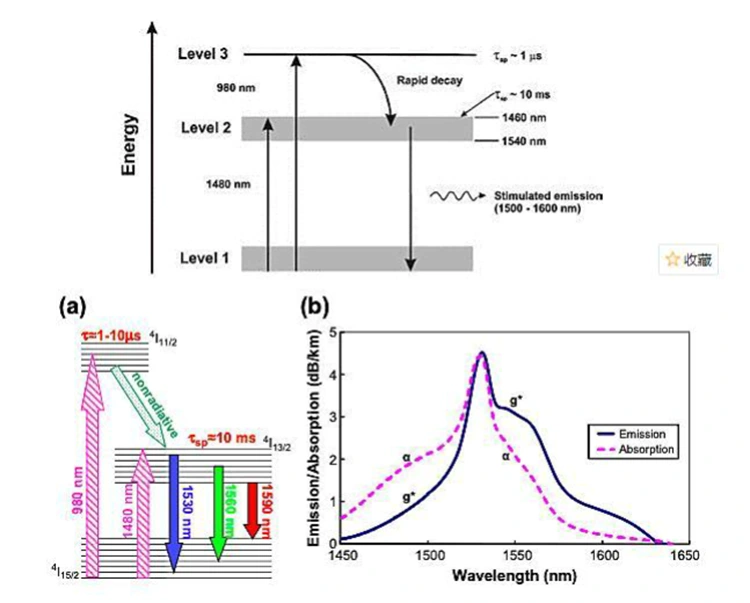

● Energija įpurškiama į erbiu legiruotą pluoštą naudojant 980 nm arba 1480 nm siurblio šaltinius, sužadina pagrindinio būvio erbio jonus (Er³⁺) iki aukštesnio energijos lygio; tada šie jonai greitai atsipalaiduoja iki metastabilios būsenos ir taip pasiekia populiacijos inversiją.
● Kai 1550 nm signalinė šviesa praeina per erbiu legiruotą skaidulą, ji suaktyvina stimuliuojamą emisijos procesą; dėl to metastabilūs erbio jonai (Er³⁺) grįžta į pradinę būseną, išskirdami koherentinius fotonus, kurie yra identiški signalinei šviesai, ir taip pasiekiamas eksponentinis signalo galios stiprinimas (mažo signalo režimu).
● Naudojant erbio ir iterio pluoštą kartu su daugiamodio siurblio derinimo technologija, galima žymiai padidinti prisotintą išėjimo galią (pasiekti kelių vatų galios lygį), taip patenkinant itin ilgų povandeninių kabelių, didelės galios CATV sistemų ir didelio tankio perdavimo scenarijų reikalavimus.
|

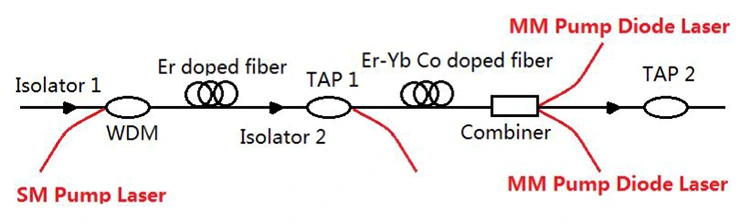

Komponentas |
Aprašymas |
|
Optinis izoliatorius |
Praleidžia optinius signalus viena kryptimi, neleidžia atsispindėjusiai šviesai sukelti savaiminius virpesius ir apsaugo siurblio šaltinį bei signalo jungties stabilumą. |
|
WDM jungtis |
Efektyviai sujungia vieno režimo (SM) 980/1480 nm siurblio šviesą ir 1550 nm signalinę šviesą su erbiu legiruotu pluoštu, kad tuo pačiu metu būtų perduodama energija ir signalas. |
|
Er-doped Fiber |
Pagrindinė stiprinimo terpė, kuri sustiprina optinius signalus per erbio jonų energijos lygio perėjimą, nustatydama pagrindinį stiprinimo ir triukšmo efektyvumą. |
|
TAP skirstytuvas |
Realiuoju laiku paliečia dalį optinio signalo, kad būtų galima stebėti galią, nepaveikdama pagrindinio ryšio, taip leidžiant vizualizuoti sistemos būseną. |
|
Er-Yb bendrai legiruotas pluoštas |
Pagerina siurblio sugerties efektyvumą ir prisotintą išėjimo galią, tinka didelės galios ir ilgo nuotolio stiprinimo programoms. |
|
Kombainas |
Sujungia kelių režimų (MM) siurblio lemputę su iš anksto sustiprinta signaline lempute, kad būtų galima pasiekti didelės galios siurblio įpurškimą ir sustiprinti po etapo; plačiai naudojamas didelės galios EYDFA dizainuose. |
|
PumpLaserSource |
Suteikia sužadinimo energiją esant 980 nm / 1480 nm: • 980 nm siurblys: mažas triukšmas, didelis efektyvumas, tinka vidutiniams ir trumpiems atstumams • 1480 nm siurblys: didesnė soties galia, tinka itin tolimiems ir povandeniniams kabeliams • Kelių režimų siurblys: tinka didelės galios stiprinimo reikalavimams |
980 nm TEC aušinamas siurblio lazerinis diodas
980 nm siurblio diodo lazerinis modulis su įmontuotomis pavaros grandinėmis
C juostos Erbiu legiruotas Fiber Booster stiprintuvas
1457 nm Ramano siurblio lazerinis šaltinis
1 klausimas: kokie yra atitinkamai 980 nm ir 1480 nm siurbimo pranašumai?
A1: 980 nm siurbimo pranašumai: didelis siurblio konversijos efektyvumas ir mažesnis triukšmo rodiklis. Tai pagrindinis mažos ir vidutinės galios EDFA pasirinkimas, plačiai naudojamas didmiesčių tinkluose, prieigos tinkluose ir kai kuriuose duomenų centrų sujungimo scenarijuose.
1480 nm siurbimo privalumai: didesnis siurblio kvantinis efektyvumas ir didesnė vieno įrenginio išėjimo galia, o tai žymiai pagerina prisotintą išėjimo galią. Tai pagrindinis didelės galios EDFA siurbimo sprendimas, ypač tinkamas itin tolimiems magistraliniams tinklams, povandeniniams optiniams kabeliams ir didelės talpos tolimojo perdavimo scenarijams.
2 klausimas: kuo skiriasi vieno režimo ir kelių režimų EDFA?
A2: Visos pagrindinės EDFA pramonėje yra vienmodės EDFA; nėra komerciškai perspektyvių kelių režimų EDFA produktų. Vienmodės EDFA yra specialiai sukurtos vienmodžių skaidulų sistemoms, atitinkančios mažo nuostolio vienmodžio pluošto charakteristikas. Jie daugiausia naudojami dideliems atstumams optiniam perdavimui ir naudojami kaip pagrindiniai komponentai telekomunikacijų ir tolimojo duomenų centrų perdavimo srityse. Daugiamodis pluoštas tinka tik trumpam, maždaug 100 metrų atstumui perduoti, esant dideliam perdavimo nuostoliui ir kelių krypčių sklaidai. Norint kompensuoti trumpojo atstumo scenarijus, vietoj EDFA pirmenybė teikiama mažiems puslaidininkiniams optiniams stiprintuvams (SOA).
3 klausimas: ar bangos ilgių diapazonas turi įtakos EDFA veikimui?
A3: Taip, bangos ilgis turi įtakos EDFA veikimui. EDFA daugiausia veikia C ir L juostose, kurių centras yra maždaug 1550 nm. Suprojektuotame diapazone jie užtikrina vienodą stiprinimą ir mažą triukšmą; už diapazono ribų stiprinimas mažėja ir triukšmas didėja. Norėdami užtikrinti EDFA veikimą, įsitikinkite, kad stiprintuvo bangų ilgių diapazonas atitinka sistemos reikalavimus.
-
