1064 nm daugiamodio pluošto didelės galios siurblio šaltinis

Turinys

1. Įvadas 1064 nm daugiamodio pluošto didelės galios siurblio šaltinis

2. Techninės specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Standartiniai priedai

6. Saugaus naudojimo vadovas

7. Užsakymo informacija

8. Duomenų lapas

9. Kainos pasiūlymo sąlygos ir mokėjimas

10. Pristatymo laikas

11. Operacijos pastabos ir Priežiūra

12. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

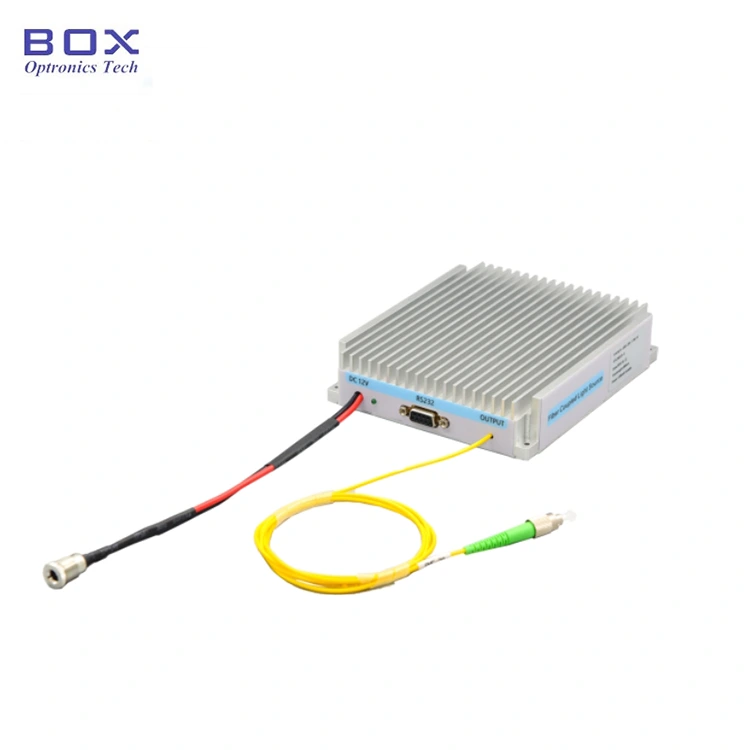

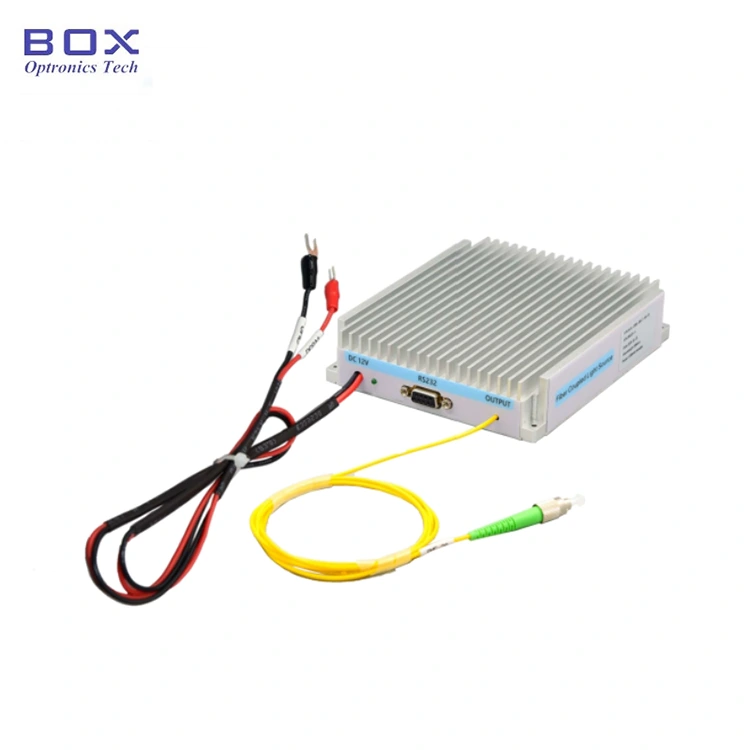

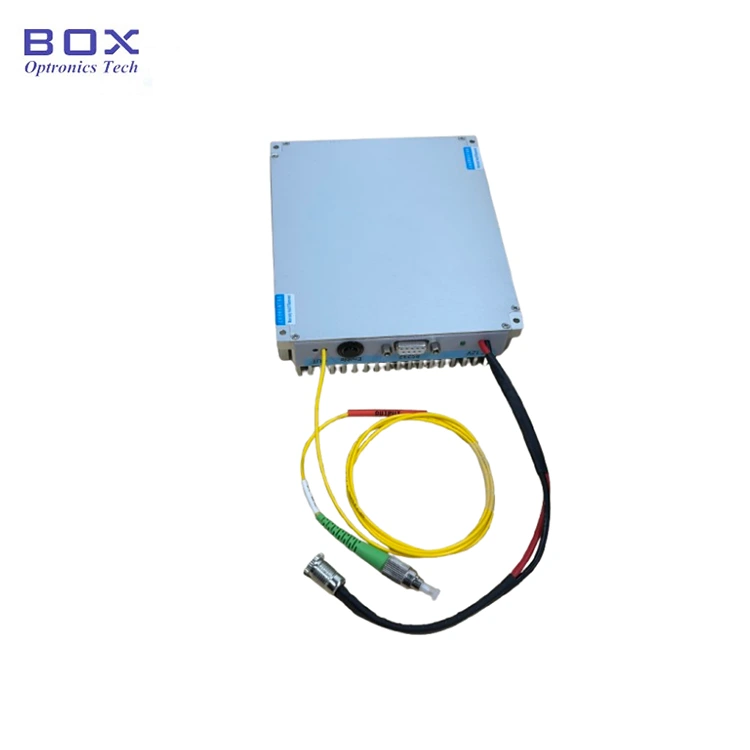

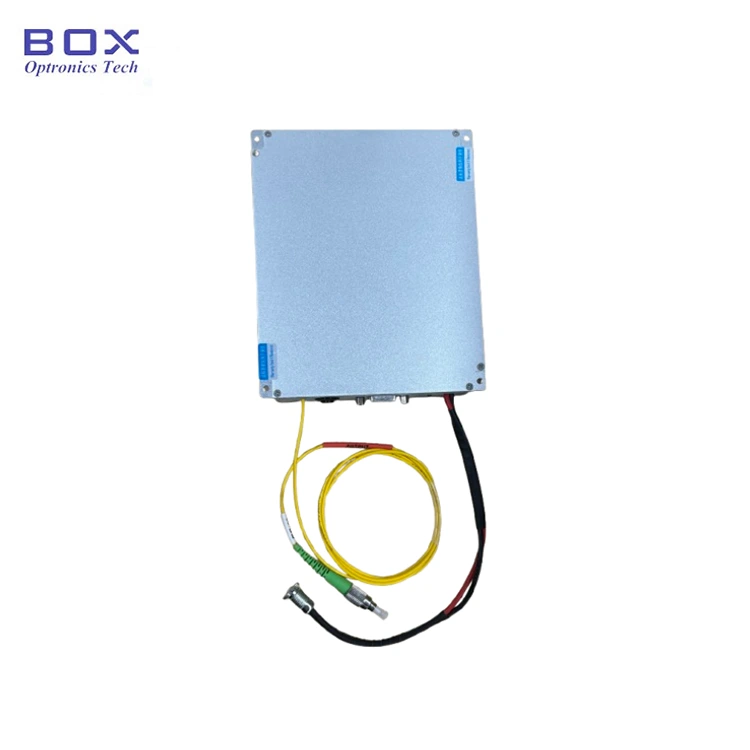

1064 nm didelės galios lazerio šaltinis yra pagrįstas a didelio našumo puslaidininkinis lazerinis lustas su 105/125um pluoštu sujungtu išėjimu, ir nuolatinės srovės pavaros grandinė, sukurta taip, kad būtų užtikrintas saugus ir stabilus lazerio veikimas. tinkamas naudoti pluošto lazeriniam siurbimui, biomedicina ir pan. Ilgai naudojant, reikia atkreipti dėmesį į lazerio šaltinio šilumos išsklaidymas.

Produktas Specifikacijos

Produkto savybės

● Didelis stabilumas;

● Aukštas išėjimo galia;

● Modulio paketas su ryšio stebėjimas, kad būtų lengva integruoti;

● Pateikite FC/UPC arba SMA905 jungtį.

Produkto programos

● Skaidulinis lazerinis siurbimas;

● Biomedicina;

● Medžiagų apdorojimas lazeriu.

Produktas Detalės

● Standartiniai priedai

Operacija Žingsniai

1 veiksmas. Išpakavimas: prieš surinkimą patikrinkite ar visi priedai yra sukomplektuoti, įskaitant siurblio šaltinio modulį, USB duomenis kabelis, maitinimo adapteris, bandymo ataskaita ir kt.

2 veiksmas. Maitinimas: prijungtas prie nuolatinės srovės perjungiamojo maitinimo šaltinio arba reguliuojamo maitinimo šaltinio, atitinkančio jų galią tiekimo reikalavimus. Naudokite tik originalų suderintą maitinimo adapterį (DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. (Maitinimo adapteris pridedamas pagal vietinius įtampos standartus.)

3 veiksmas. Išvesties pluošto prijungimas: atidarykite dulkių dangtelį ties pluošto jungtimi arba flanšu, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite jį su prietaisu arba galios matuokliu, kurį norite išbandyti patvirtinus, kad taršos ir žalos nėra.

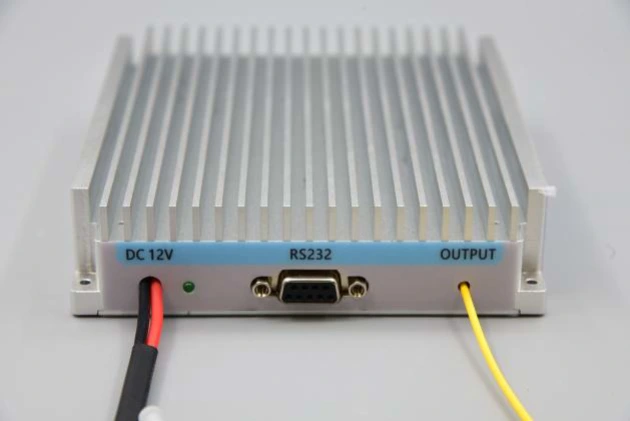

Setp4.Prisijunkite prie pagrindinio kompiuterio: naudokite USB-RS232 DB9 duomenų kabelis, skirtas prijungti 1064 nm daugiamodį pluoštą didelės galios Siurblio šaltinis ir kompiuteris; kompiuteris pirmiausia turi įdiegti tam skirtą nuosekliojo prievado tvarkyklę, kad būtų galima identifikuoti USB-RS232 nuosekliojo prievado duomenų kabelį, kitu atveju pagrindinio kompiuterio programinė įranga ir šviesos šaltinio modulis negali būti tinkamai prisijungė ir bendravo. Paklauskite Box Optronics vairuotojo.

5 veiksmas. Valdymo programinė įranga: „Box Optronics“ teikia serijinę komandą arba kompiuterio programinę įrangą valdyti 1064 nm daugiamodio pluošto LD srovę ir LD temperatūrą Didelės galios siurblio šaltinis. Pasirinkite tinkamą prievadą, nustatykite srovę ir temperatūrą, tada spustelėkite atidarymo mygtuką. (Kad išvengtumėte žalos, padidinkite diską pradinio veikimo metu srovė lėtai. Nejunkite visos srovės iš karto.)

6 veiksmas. Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite pluošto jungtis.

Užsakymas informacija

pvz.: BFL-1064-20M1 -FU-M

(Užsakymo informacija: 1064 nm daugiamodio pluošto didelės galios siurblio šaltinis, 20 W išėjimo galia, su 105/125um 0,22NA skaidula, FC/UPC jungtimi, modulių paketu).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 15 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos ir Priežiūra

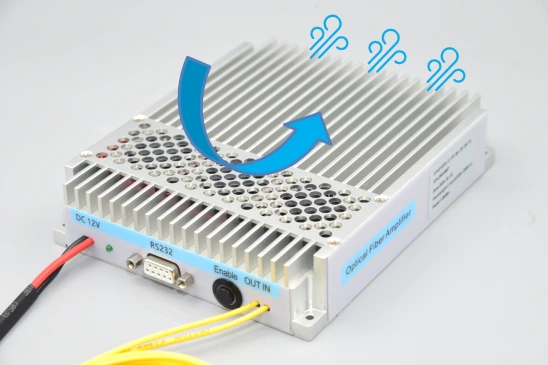

● Ilgai naudojant, reikia atkreipti dėmesį į karštį lazerio šaltinio išsklaidymas. Lazerio šaltinis turi būti pritvirtintas prie šilumos kriauklė ir vėsinama ventiliatoriumi.

● Prieš naudojant lazerinį šaltinį su šviesolaidine jungtimi, būtina užtikrinti, kad optinio pluošto jungties galas būtų švarus, kad būtų išvengta perdegęs šviesolaidinis kištukas, kuriam nemokama garantija netaikoma.

● Įsitikinkite, kad visi šioje srityje esantys dėvi atitinkamą lazerio apsaugą akinius, apsaugančius nuo lazerio skleidžiamos spinduliuotės. Manoma ar operatorius yra susipažinęs su pavojais, susijusiais su lazeriu, ir lazerio saugos praktika.

● Kai įrenginys naudojamas, jis gali skleisti daug vatų optinio signalo radiacija. Tai kelia pavojų akių saugai ir galimą šilumos šaltinį uždegti degiąsias medžiagas.

● Sumontuokite tinkamą spindulio stabdiklį, kad gautumėte optinę spinduliuotę iš pluošto galas. Užtikrinkite, kad išėjimas būtų nukreiptas į atitinkamą spindulio stabdiklį arba numatytą tikslą.

● Visada padidinkite įrenginio srovę nuo nulio iki norimą lygį. Išjungdami diodą atlikite šią procedūrą atvirkštine tvarka.

● Veikimas, kai galia ir temperatūra viršija specifikaciją pagreitina įrenginio senėjimą ir gali jį sugadinti.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
