980 nm TEC aušinamas siurblio lazerinis diodas

„Box Optronics“ yra profesionalus gamintojas ir tiekėjas, daugiausia dėmesio skiriantis 980 nm TEC aušinamam lazeriniam diodui Kinijoje. Ilgus metus gilindamiesi į optoelektroninių lazerių pramonę ir sukaupę didelę patirtį, esame pasišventę didelio našumo 980 nm TEC aušinamų lazerinių diodų projektavimui, kūrimui ir masinei gamybai. Mūsų gaminiai išsiskiria stabiliu našumu, griežta kokybės kontrole ir konkurencingomis kainomis ir sulaukė plataus pripažinimo pagrindinėse Europos, Amerikos ir pasaulio optoelektroninių programų rinkose. Mes nuoširdžiai tikimės užmegzti su jumis ilgalaikę, abipusiai naudingą bendradarbiavimo partnerystę.

Siųsti užklausą

Prekės aprašymas

Turinys

1. 980 nm TEC aušinamo siurblio lazerinio diodo pristatymas

2. Techninės specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Pakavimo pavyzdys

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos pasiūlymo ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir aptarnavimas po pardavimo

Produkto pristatymas

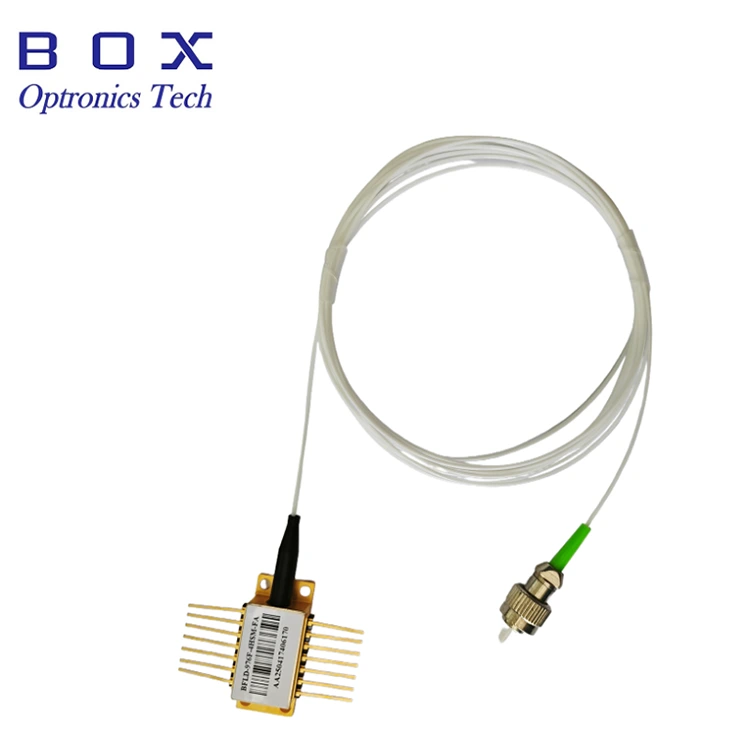

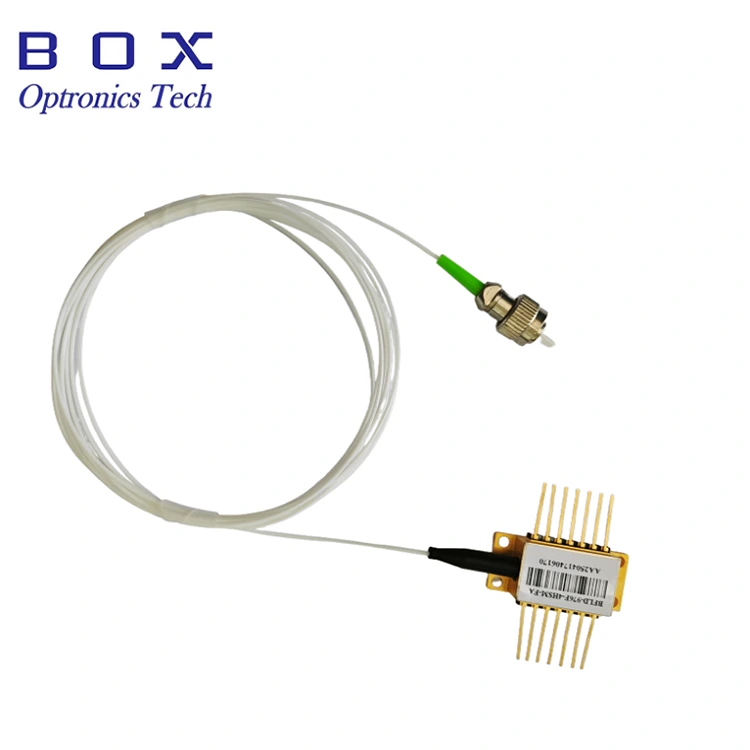

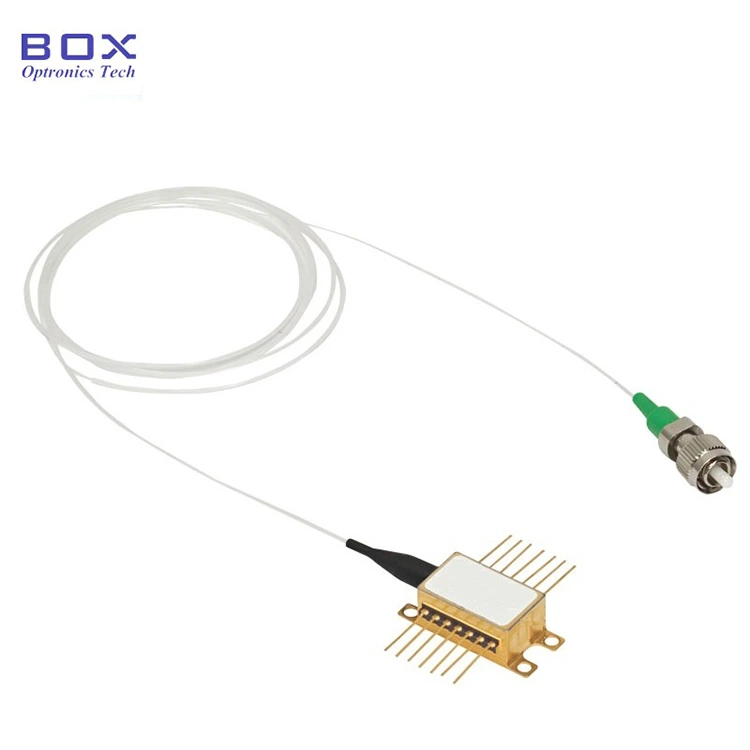

980 nm TEC aušinamas siurblio lazerinis diodas yra didelio našumo optoelektroninis komponentas, skirtas optiniams ryšiams, skaiduliniams stiprintuvams ir lazeriniam siurbimui. Integruotas TEC aušinimas užtikrina stabilų našumą. Centriniai bangos ilgiai yra 974 nm arba 976 nm, neprivaloma. 14 smeigtukų drugelio pakuotė. 200mW/ 400mW/ 600mW išėjimo galia. Pigtailed su SM arba PM pluoštu. 12 mėnesių garantija. Šis prietaisas yra jautrus statinei elektrai. Būtina griežtai laikytis antistatinių prietaiso apsaugos priemonių.

Gaminio specifikacijos

Parametras	Simbolis	Min.	Tip.	Maks.	Vienetas	Pastabos
LD slenkstinė srovė	ITH		45	80	mA	CW
Išėjimo galia	PF			600	mW	Jei(BOL)<900mA
LD Priekinė srovė	JEI			1200	mA	PF = vardinė galia
Kink nemokama galia	PKINK	450			mW	>=1,2*Vardinė galia
Laisva srovė	IKINK	>=1,2*Jei (BOL)			mA	[1]
LD Priekinė įtampa	VF			2.5	V	PF = vardinė galia
Centrinis bangos ilgis	λC	973	974	975	nm	Peak, PF = vardinė galia
Centrinis bangos ilgis	λC	975	976	977	nm	Peak
Didžiausio bangos ilgio posūkis	△λp/△Tamb			0.02	nm/℃	T: FBG temp.
Spektro plotis	△λ			2	nm	RMS@-13dB
Spektro stabilumas		-0,5		0.5	nm	PF = vardinė galia, t = 60 s
Stebėti reakciją	IM/PF		1	20	uA/mW	VPD=5V, PF=Vardinė galia
Stebėkite atsako stabilumą				20 %		@Visi Darbinė temp.
Stebėkite tamsią srovę	ID			50	nA	VPD=5V
TEC srovė	ITEC			2	A	TCASE = 75 ℃
TEC įtampa	VTEC			3.5	V	TCASE = 75 ℃
TEC modulio energijos suvartojimas	P			5	W	TCASE = 75 ℃
Galios stabilumas >20mW 10-20mW 3,5-10mW				0.2 0.5 1	dBm	Nuo smailės iki maksimumo, t = 60 s, DC iki 50 kHz atranka, TC = 25 ℃
Stebėjimo klaida	TE	-0,5		0.5	dB	TC = -5 ~ 75 ℃, nurodyta [2]
Termistoriaus varža	RTH	9.5	10	10.5	Kohm	TSTG = 25 ℃
Termistoriaus B konstanta	BTH		3900		k	TSTG = 25 ℃

Produkto savybės

Darbinė galia be susitraukimų iki 600 mW.

SM pluoštas ir PM pluoštas yra neprivalomi.

Fiber Bragg grotelių stabilizavimas.

Integruotas TEC aušintuvas, termistorius ir monitoriaus diodas.

Produkto programos

Skaidulinio stiprintuvo siurbimas.

Jutimas ir matavimas.

CATV perdavimas.

DWDM sistemos.

Femtosekundžių sistemos.

Produkto informacija

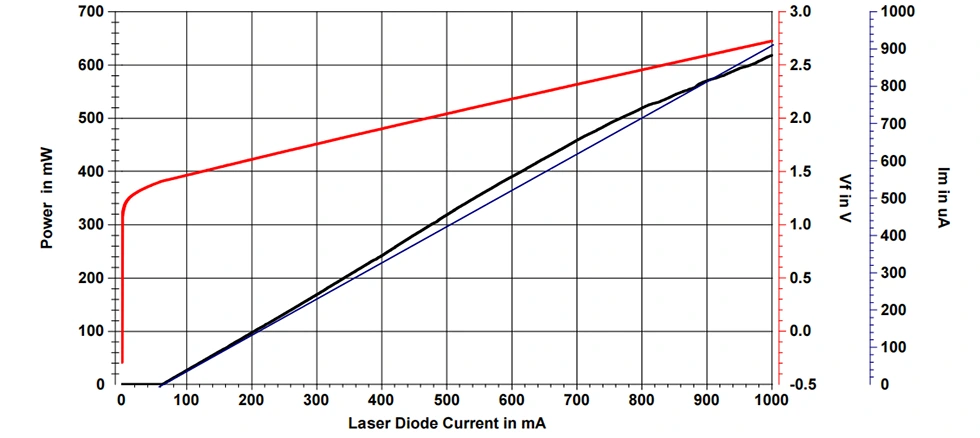

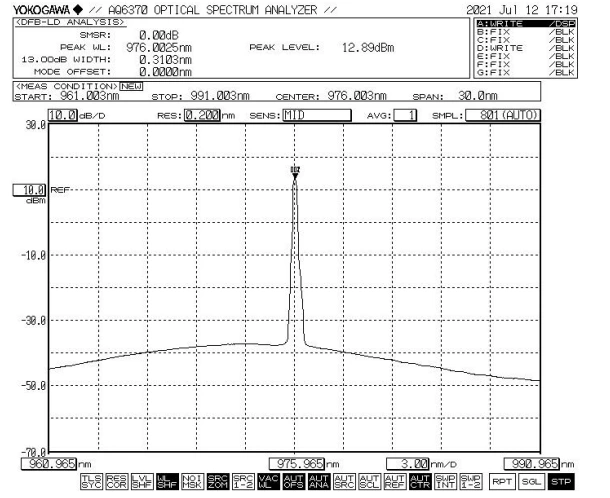

Tipinis spektras ir PIV: 976 nm, WL tolerancija +/-1 nm, 600 mW

1060nm 5mW SLED Laser Diode

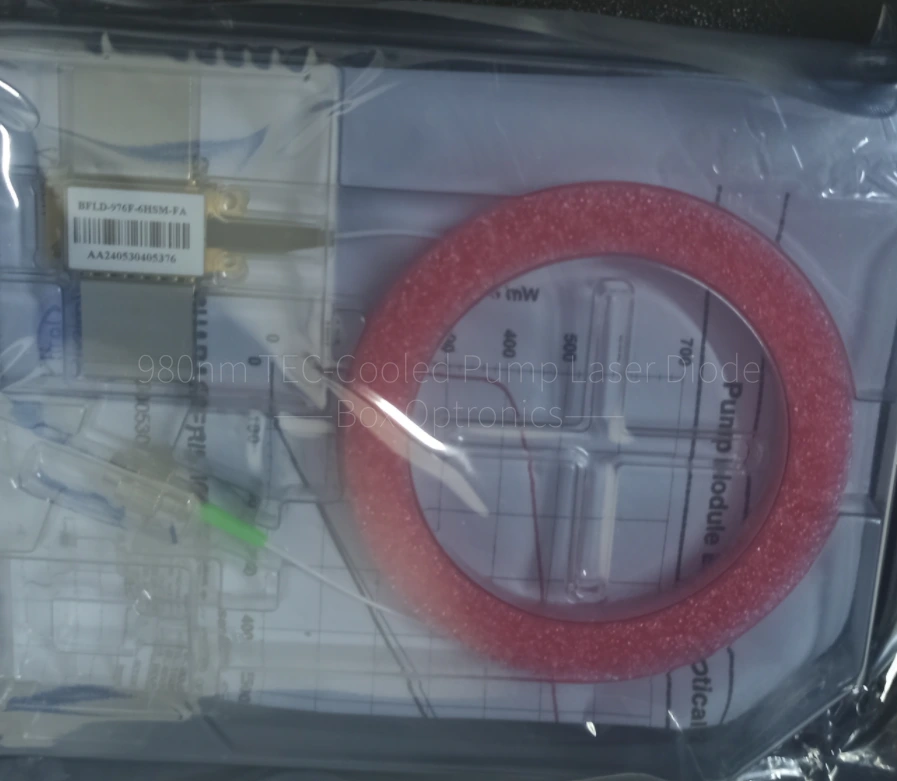

Pakavimo pavyzdys

	Priedai	Kiekis
1	980 nm TEC aušinamas siurblio lazerinis diodas	1
2	Produkto bandymo ataskaita	1

*Atskiras įrenginys; nėra įmontuotos tvarkyklės (neprivaloma išorinė tvarkyklė).

1060nm 5mW SLED Laser Diode

Užsakymo informacija

Vardas

Bangos ilgis

FBG

Išėjimo galia

Pluošto tipas

Jungtis

Apsauginis vamzdelis

BFLD

-XXX

-XX

980nm siurblio lazeris

974:974 nm

976: 976 nm

F: Su

2H: 200mW

4H: 400mW

6H: 600mW

...

Kita

SM: Vieno režimo

PM: Poliarizacijos palaikymas

N: Nulis

FA: FC/APC

SA: SC/APC

Kita

0: plikas pluoštas

1:900 um Laisvas vamzdis

pvz.: BFLD-976F-6HSM-N0

(Užsakymo informacija: 980 nm TEC aušinamas siurblio lazerinis diodas, drugelio paketas, 976 nm, su FBG, 600 mW išėjimo galia, SM pluoštas, be jungties, plikas pluoštas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir testo lapas

Duomenų lapas

Testo lapas

Kainos ir apmokėjimo sąlygos

Citatos sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto apmokėkite prekių siuntimo išlaidas.

Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos

Veikdamas šis prietaisas skleidžia didelio intensyvumo lazerio spindulį; nežiūrėkite tiesiai į pluošto galinį paviršių, nes tai gali sužaloti akis.

Šis prietaisas yra jautrus elektrostatiniam krūviui; todėl pakavimo, transportavimo ir naudojimo metu būtina griežtai laikytis antistatinės apsaugos priemonių. Be to, reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo viršįtampių, nes to nepadarius prietaisas gali būti negrįžtamai sugadintas (pvz., reikia užtikrinti tinkamą įrangos įžeminimą ir dėvėti antistatinį riešo dirželį).

Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite ir netraukite įvorės, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis įsitikinkite, kad montuojant arba išimant prietaisą ir šviesolaidžio jungtį būtų pakeltos vienu metu.

Jei kaiščius reikia lituoti, litavimo temperatūra neturi viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingas dėmesys turi būti skiriamas: litavimo proceso metu įrenginys turi būti be maitinimo, o lituoklis turi būti tinkamai įžemintas.

Prieš įjungdami visus komponentus, pirmiausia įjunkite aušintuvą, tada atlikite laipsniško įjungimo veiksmus, kad išvengtumėte lusto perkaitimo ir perkrovos.

Kokybės užtikrinimas ir aptarnavimas po pardavimo

Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) arba aplinkos poveikio padaryta žala.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.

1060nm 5mW SLED Laser Diode

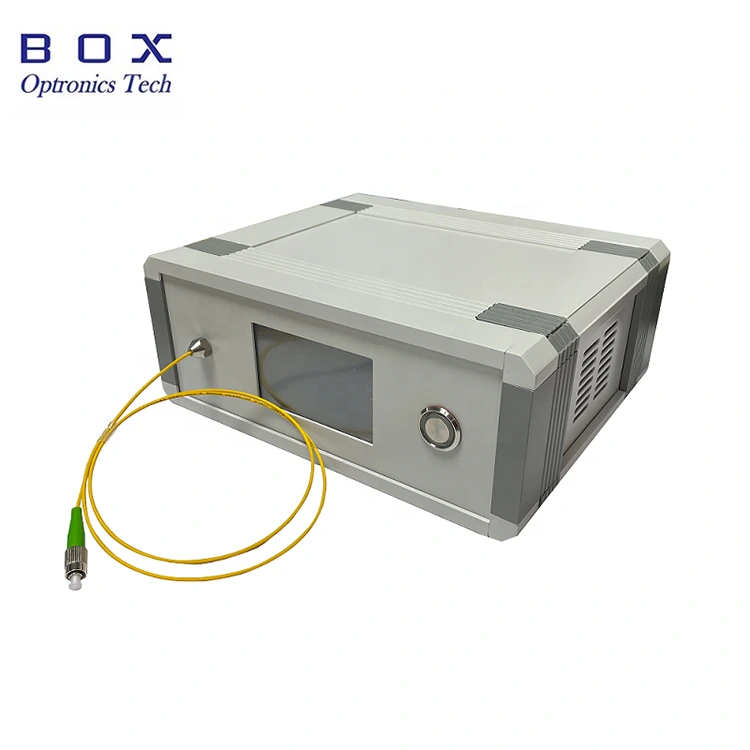

Galima įsigyti stalviršio pakuotėje su jutikliniu ekranu; skleidžia šviesą iškart įjungus.
