1310nm 80mW SLD didelės galios šviesos šaltinis

Turinys

1. 1310nm 80mW SLD didelės galios šviesos šaltinio pristatymas

2. Techninės specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Produkto informacija

6. Saugaus naudojimo vadovas

7. Užsakymo informacija

8. Duomenų lapas ir testo lapas

9. Kainos pasiūlymo ir apmokėjimo sąlygos

10. Pristatymo laikas

11. Eksploatacijos pastabos ir priežiūra

12. Kokybės užtikrinimas ir aptarnavimas po pardavimo

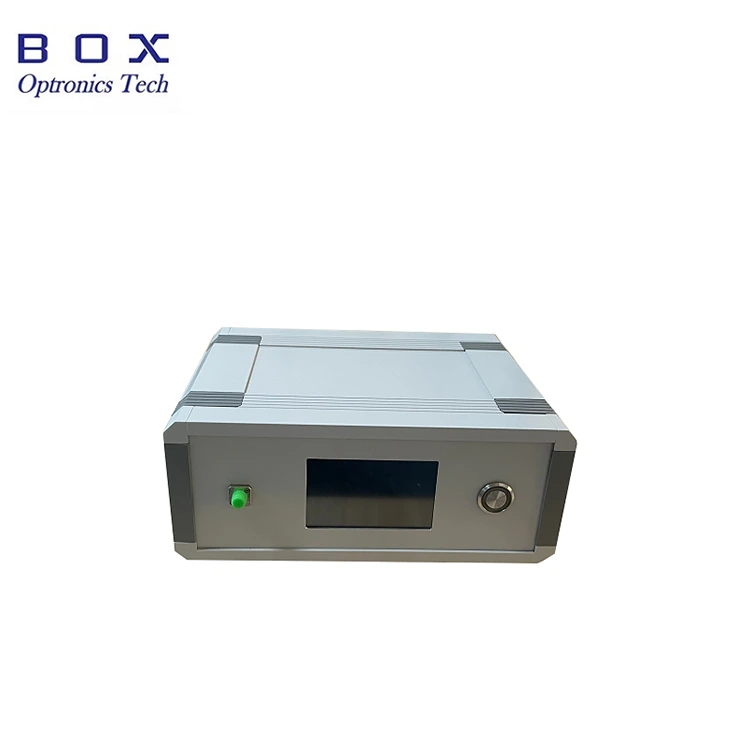

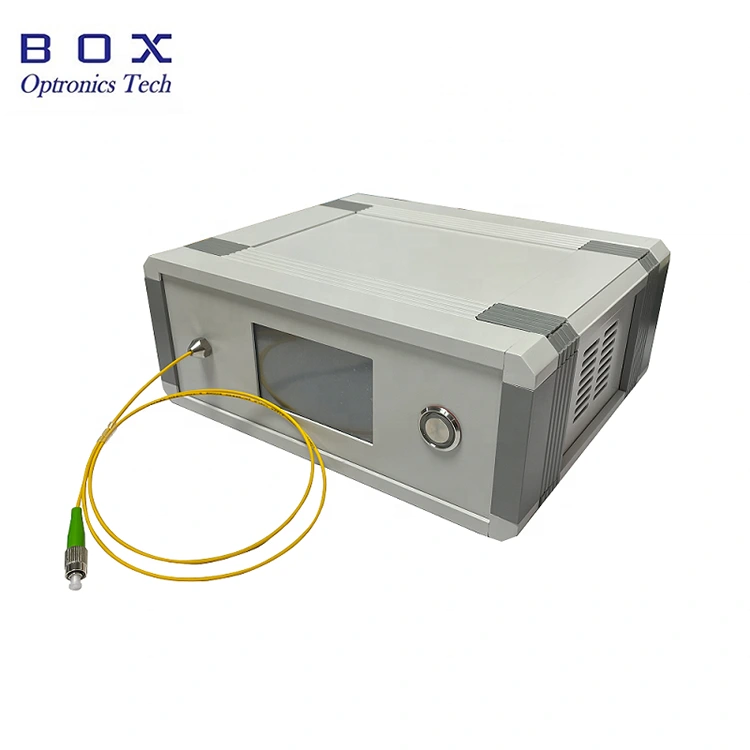

Produkto pristatymas - 1310 nm 80 mW SLD didelės galios šviesos šaltinis

„Box Optronics“ 1310 nm 80 mW SLD didelės galios šviesos šaltinis naudoja pažangius puslaidininkinius lazerinius lustus ir specialias integruotas grandines, kad užtikrintų didelę galią, išskirtinį stabilumą ir mažas energijos sąnaudas. Šio šviesos šaltinio išėjimo galia yra ne mažesnė kaip 80 mW (tipinė vertė 100 mW), sujungta per vienmodį arba poliarizaciją palaikantį skaidulą. Jame yra jutiklinio ekrano sąsaja, leidžianti reguliuoti šviesos šaltinio srovę ir galią.

Gaminio specifikacijos-1310nm 80mW SLD didelės galios šviesos šaltinis

Produkto savybės - 1310 nm 80 mW SLD didelės galios šviesos šaltinis

● Didelė galia: min.80mW, tip.100mW.

● Galia ir spektrinis stabilumas;

● LCD jutiklinis ekranas, lengvai valdomas;

● SMF-28e/ PM Fiber.

Produkto pritaikymas – 1310 nm 80 mW SLD didelės galios šviesos šaltinis

● Fiberopticsensing;

● Pasyviųjų komponentų įterpimo nuostolių testavimas;

● Gilus medicininis / biologinis vaizdavimas.

Produkto informacija - 1310nm 80mW SLD didelės galios šviesos šaltinis

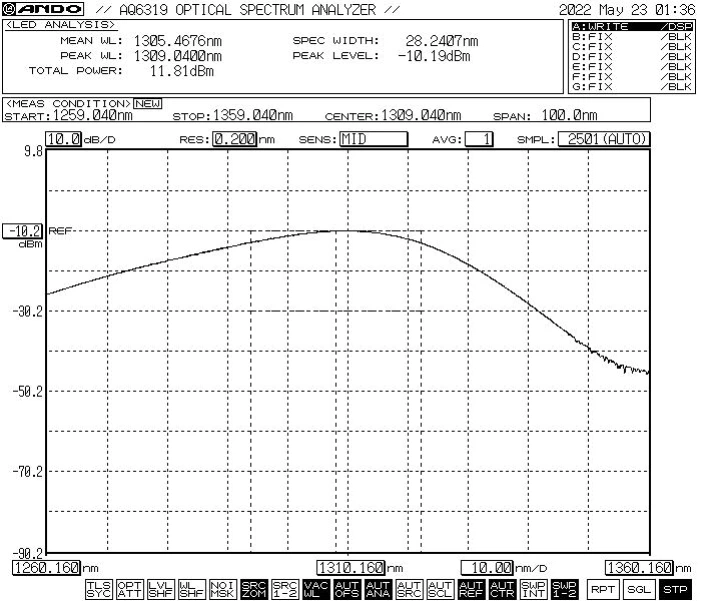

● Tipinis spektras

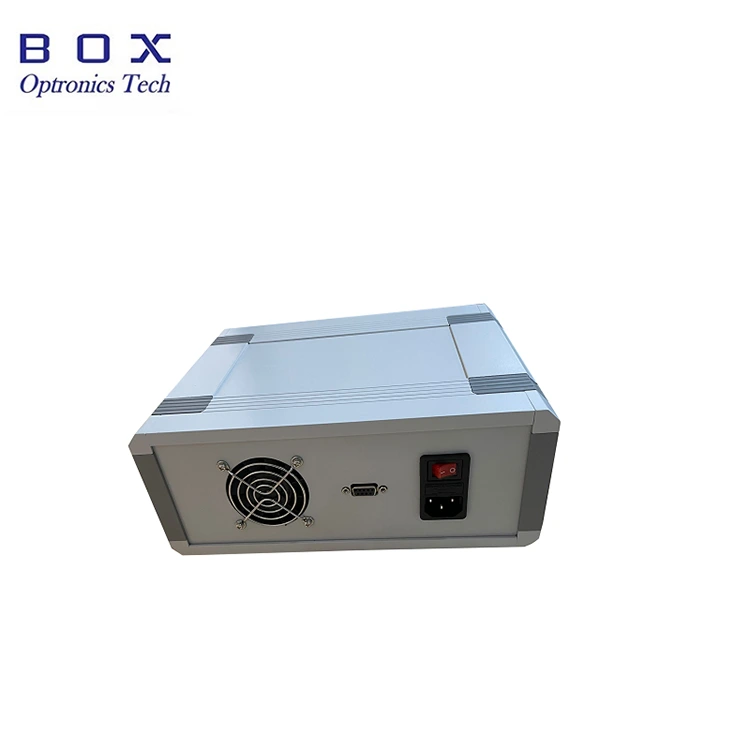

● Vaizdas iš galo: su ventiliatoriaus aušinimu, ryšio sąsaja, maitinimo jungikliu, maitinimo prievadu.

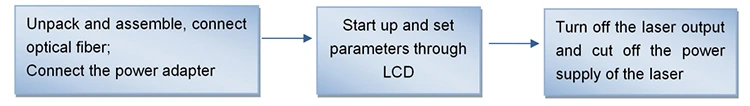

Veikimo žingsniai-1310nm 80mW SLD didelės galios šviesos šaltinis

1 veiksmas. Atidarymas ir surinkimas:

Prieš surinkdami patikrinkite, ar priedai yra sukomplektuoti.

2 veiksmas. Prijunkite maitinimo šaltinį:

Įkiškite maitinimo laidą į važiuoklės galinės plokštės maitinimo laido lizdą ir prijunkite maitinimo šaltinį.

3 veiksmas. Išvesties pluošto prijungimas: atidarykite dulkių dangtelį prie pluošto jungties arba flanšo, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite pluoštą su prietaisu arba galios matuokliu, kurį norite išbandyti, įsitikinę, kad nėra užterštumo ir pažeidimų.

4 nustatymas. Įjunkite šviesos šaltinį:

Įjunkite maitinimo jungiklį gale. Pastaba: šiuo metu darbinės srovės ir galios vertės yra parametrai, nustatyti paskutinio išjungimo metu. Jei reikia juos koreguoti, galite juos paliesti ir keisti LCD ekrane. Nustatę atitinkamą darbinę srovę, suaktyvinkite lazerio išvestį naudodami jungiklį „Įjungti LD“.

5 veiksmas. Išjungimas

Po naudojimo išjunkite priekinį skydelį „įjungti LD“, kad išjungtumėte lazerio išvestį, išjunkite maitinimo jungiklį, atjunkite maitinimo laidą.

Užsakymo informacija-1310nm 80mW SLD didelės galios šviesos šaltinis

pvz.: BSLD-1310-1HSM-FA-B

(Užsakymo informacija: 1310nm 100mW SLD didelės galios šviesos šaltinis, su SM pluoštu, FC/APC jungtimi, stalviršio paketu).

Duomenų lapas ir bandymo lapas-1310nm 80mW SLD didelės galios šviesos šaltinis

Duomenų lapas

Testo lapas

Kainos ir apmokėjimo sąlygos-1310nm 80mW SLD didelės galios šviesos šaltinis

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto apmokėkite prekių siuntimo išlaidas.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas - 1310 nm 80 mW SLD didelės galios šviesos šaltinis

Gamyba užtrunka apie 10 darbo dienų. (Jei yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Eksploatavimo pastabos ir priežiūra – 1310 nm 80 mW SLD didelės galios šviesos šaltinis

● Paleidžiant pirmiausia įsitikinkite, kad maitinimo jungiklis ir mygtukas yra išjungti, tada prijunkite maitinimo šaltinį. Išjungdami pirmiausia patvirtinkite LD išjungimo jungiklį, tada išjunkite mygtukų jungiklį ir atjunkite maitinimą. Nenutraukite maitinimo tiesiogiai, kai įranga veikia.

● Prieš prijungdami optinio pluošto jungtį, nuvalykite ją veidrodiniu popieriumi be dulkių ir būtinai bendradarbiaukite su optinio pluošto galinio paviršiaus detektoriumi. Patvirtinus valymą, prijunkite jį per flanšą; Prijungus lazerį optinio pluošto jungties galas gali nudegti. Jungiant flanšą reikia užtikrinti, kad nebūtų lengvas veikimas. Kai nenaudojate, uždenkite optinio pluošto jungties dangtelį nuo dulkių.

● Kad nesudegintumėte optinio pluošto jungties galo su dulkėmis, dažnai nejunkite ir neatjunkite priekinio skydelio optinio pluošto jungties.

● Atkreipkite dėmesį į atsparumą drėgmei ir padėkite į sausą vietą.

Kokybės užtikrinimas ir aptarnavimas po pardavimo - 1310 nm 80 mW SLD didelės galios šviesos šaltinis

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau „Box Optronics“ pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais per garantinį laikotarpį:

(1) Produktas yra pažeistas arba pažeistas dėl natūralių veiksnių arba aplinkos poveikio (elektros smūgio, dulkių);

(2) produktas sugadintas dėl naudotojo nestandartinio veikimo;

(3) produktas yra akivaizdžiai pažeistas žmogaus;

(4) produktas išardomas, modifikuojamas arba taisomas be įmonės leidimo;

(5) Šviesos šaltinio korpuso garantinės etiketės lipdukas pakeistas arba neužbaigtas;

(6) Gaminys sugadintas arba pamestas transportavimo metu.
