Produkto pristatymas

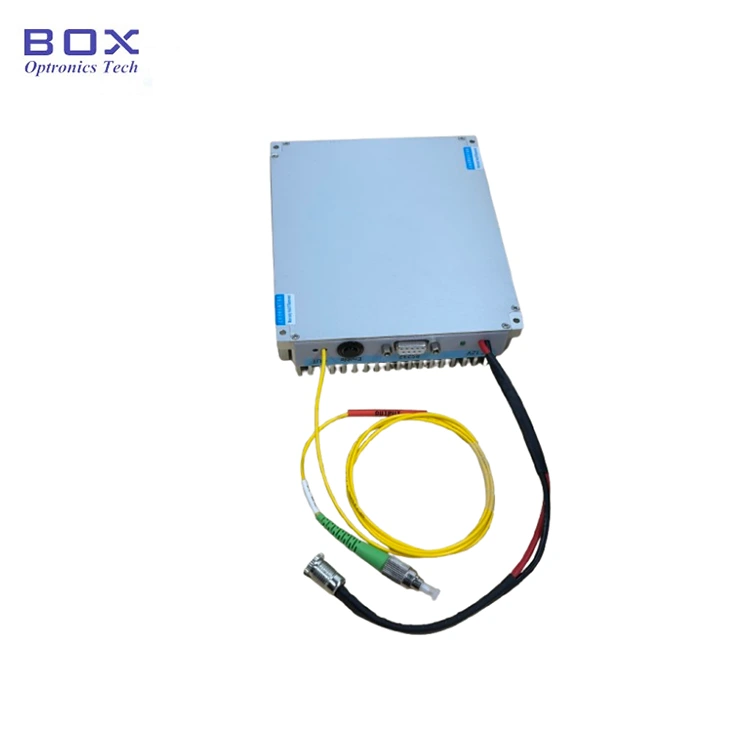

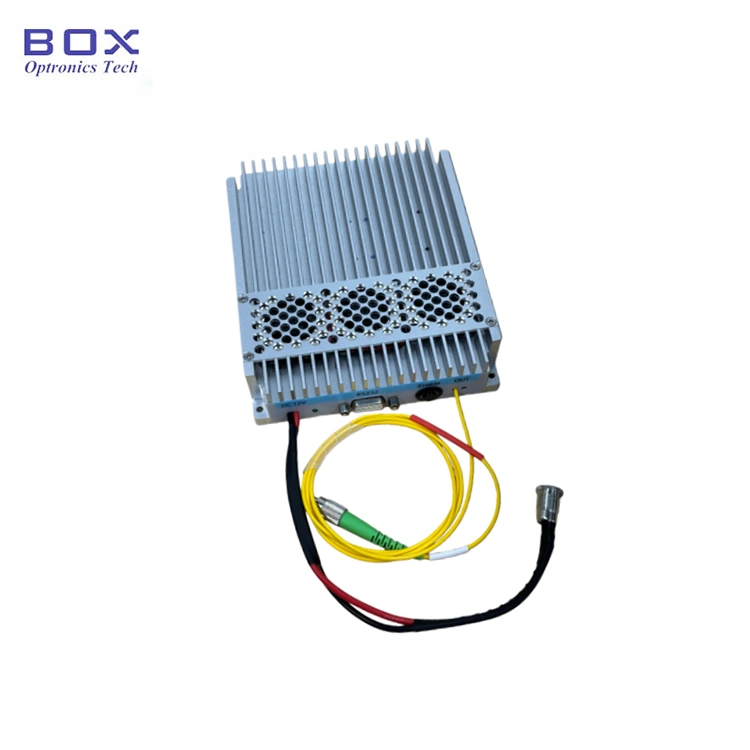

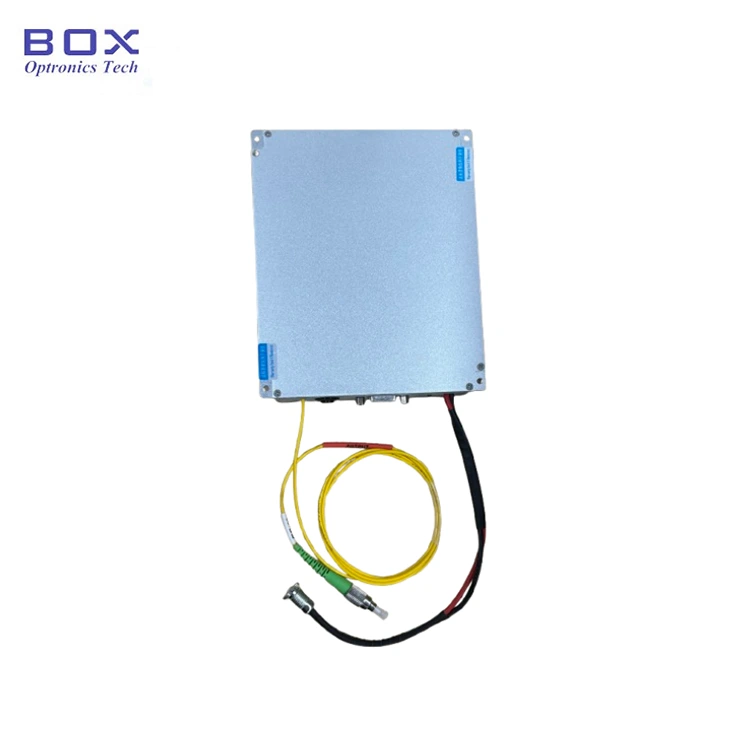

Tai 1064 nm 20 kHz itin siauros linijos pluoštas Lazeris, kuriame naudojama šviesolaidinė DFB lazerio ertmės struktūra, išduodanti a Vieno išilginio režimo siauros linijos pločio nuolatinės bangos lazeris 1064 nm bangos ilgio juosta. Išėjimo galia 50/100/200/500/1000 mW yra neprivaloma. Tai palaiko stalines ir modulines konfigūracijas su RS232 ryšiu sąsaja ir stebėjimo programinė įranga, skirta sistemos integravimui. Tinka LiDAR, hidroakustika ir paskirstytas šviesolaidinis jutimas.

Produktas Specifikacijos

Produkto savybės

● Spektrinė linijos plotis ≤20KHz;

● Visas pluoštas DFB rezonansinė ertmė;

● Bangos ilgis stabilus be režimo šuolio.

Produkto programos

● LiDAR;

● Akustinis jutikliai, hidrofonai;

● Pluoštas Paskirstytas optinis jutiklis.

Produktas Detalės

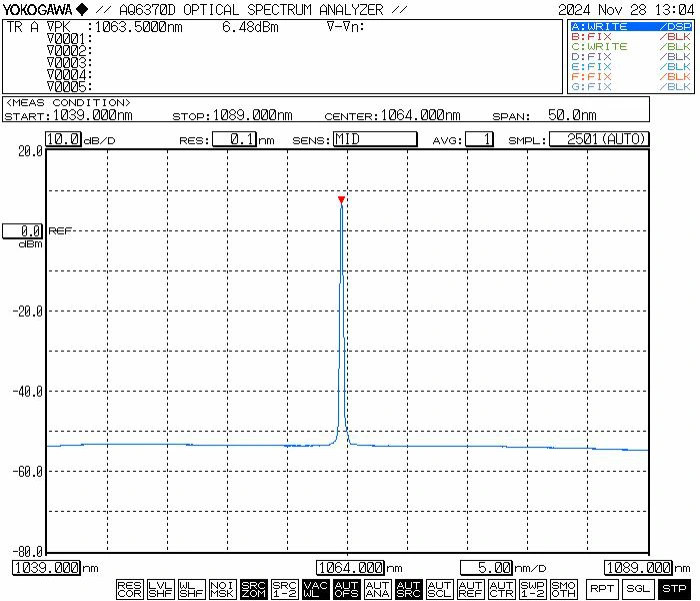

● Tipinis spektras: 1064 nm

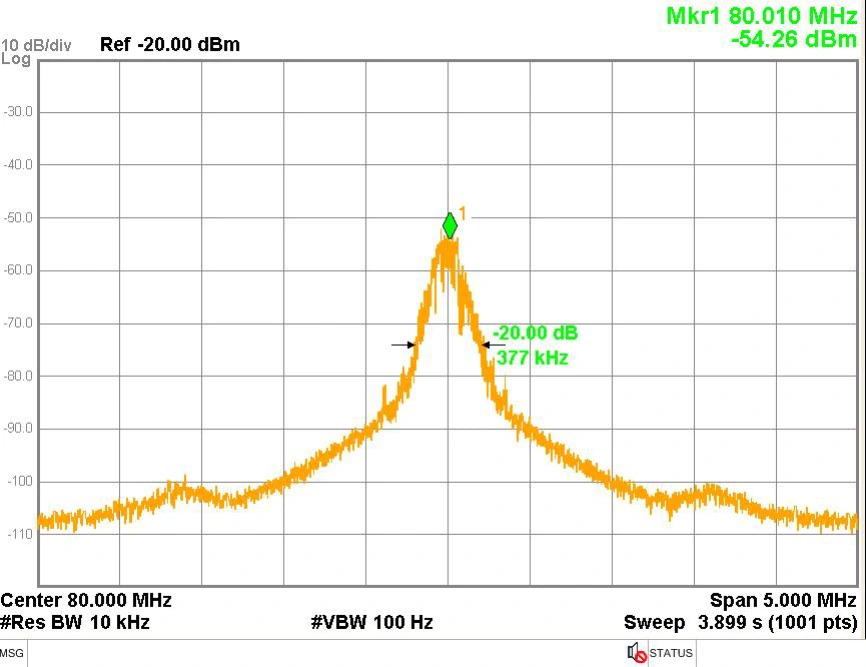

● Įprastas linijos plotis: 3 dB spektrinis linijos plotis ≤ 20 KHz (lygus 20 dB linijos pločiui / 20)

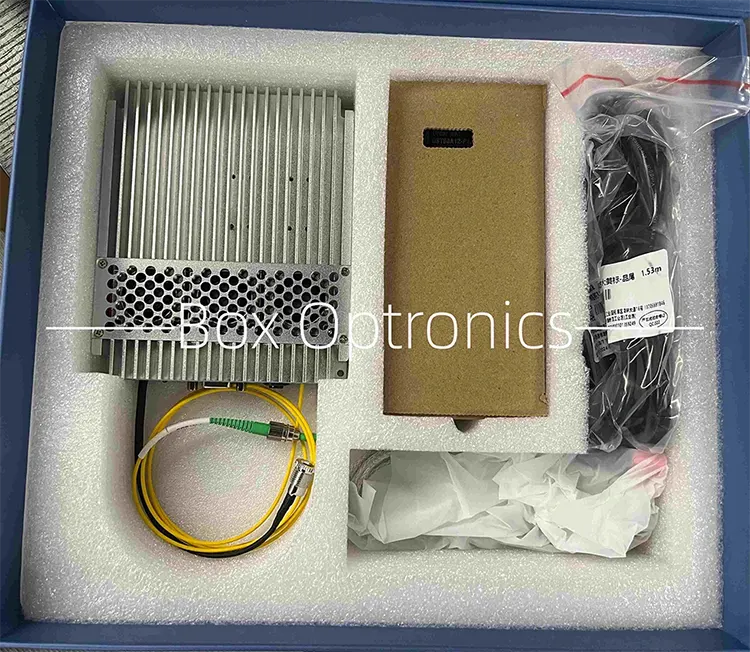

● Pakuotės pavyzdys

Operacija Instrukcijos

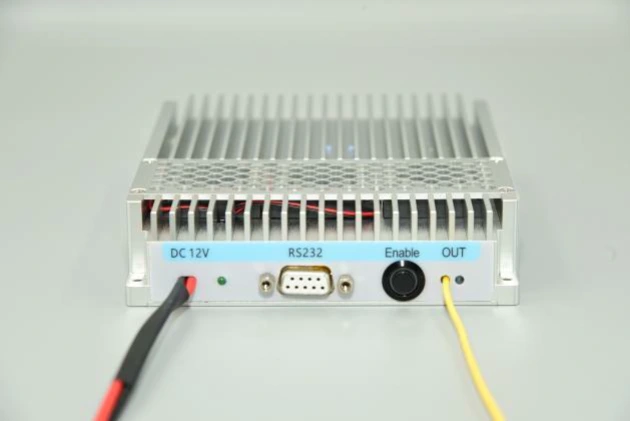

1 veiksmas. Išvaizda: Modulis apima a maitinimo jungtis, maitinimo indikatorius, RS232 ryšio sąsaja, išėjimas aktyvinimo jungiklis ir lazerio išvesties skaidulų prievadas.

2 veiksmas. Maitinimo šaltinis: naudojamas maitinimo prievadas standartinis DC5,5 × 2,1 mm sąsaja. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. U formos maitinimo jungtis Kabelį, skirtą prijungti prie jungiklio maitinimo šaltinio, galite gauti pagal užsakymą pirkimo laikas.

3 veiksmas. Optinio pluošto prijungimas Trumpiklis: nuimkite dulkių dangtelį nuo pluošto jungties, patikrinkite galinį paviršių užteršimo ar pažeidimo, ir prieš prijungdami prie kitų įsitikinkite, kad jie yra švarūs skaidulinius įrenginius arba bandymo įrangą. Didelės galios modeliams naudojamas sintezės sujungimas rekomenduojama.

4 nustatymas. Modulio prijungimas prie pagrindinio kompiuterio Kompiuteris: moduliui prijungti naudokite pridedamą USB-RS232 nuoseklųjį duomenų kabelį kompiuterį. Įdiekite tam skirtą serijos tvarkyklę (pateikiama gamintojas), kad būtų galima susisiekti. Be tvarkyklės, pagrindinė programinė įranga negali prisijungti prie modulio.

5 veiksmas. Programinė įranga: pagrindinė programinė įranga leidžia reguliuoti išėjimo galią ir valdyti lazerio išvestį per mygtuką „SoftActive“ (žr. sąsajos diagramą žemiau). Programinė įranga rodo nustatytą siurblio srovę, išėjimo galią ir temperatūros stebėjimo būseną.

6 veiksmas. Konkrečios programinės įrangos operacijos: kaip parodyta diagramoje, paleidus pagrindinį kompiuterį kompiuterio programinę įrangą, pirmiausia pasirinkite teisingą serijos prievado numerį „PortList“ nuosekliųjų prievadų sąrašas ir spustelėkite „OpenPort“ mygtuką, kad atidarytumėte nuoseklųjį prievadą. „Galia“ ir „LDTemp“ languose bus rodoma esama modulio išėjimo galia ir siurblio temperatūra. Įveskite siurblio pavaros srovės vertę lauke "Srovė" ir spustelėkite mygtuką "SET". Nustatymai įsigalios ir šviesos šaltinis išveda optinę galią tik tada, kai abu fiziniai mygtukai įjungia šviesą šaltinio modulis ir programinės įrangos mygtukas „SoftActive“. įjungta. Pagrindinio kompiuterio programinės įrangos versijos numeris turi sutapti su programine įranga versija, nurodyta gaminio bandymo ataskaitoje; galima rasti programinės įrangos versiją kiekvieno gaminio bandymo ataskaitoje.

7 veiksmas. Parametrų atmintis: nustatymai ir būsena sukonfigūruoti naudojant programinę įrangą automatiškai išsaugomi modulyje vidinė atmintis. Jei parametrai to nedaro, pagrindinio kompiuterio ryšio nereikia reikia modifikacijos.

Užsakymas informacija

pvz.: NLFL-1064-50-T-SM-M

(Užsakymo informacija: 1064 nm 20 kHz itin siauros linijos pluošto lazeris, 50mW išėjimo galia, reguliuojama galia, SM šviesolaidis, modulinis paketas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka 10-15 darbo dienų. (Jei tokių yra sandėlyje, bus išsiųstas greičiau.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos ir Priežiūra

● Nerekomenduojama dažnai įkišti ir atjungti išvesties pluošto jungtis, kad išvengtumėte užteršimo dulkėmis, kurios gali padidėti įterpimo praradimas arba skaidulinės jungties galinio paviršiaus nudegimas.

● Šviesolaidžio jungtis nuvalykite servetėle be pūkelių ir patikrinkite a skaidulinio paviršiaus detektorius prieš prijungimą. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Šviesolaidinės jungtys turi būti padengtas dulkių dangteliais.

● Jei išvesties skaidulą reikia prijungti prie kito pluošto, tai yra rekomenduojama naudoti lydytuvą.

● Paleidžiant pirmiausia patikrinkite, ar maitinimo jungiklis ir raktinis jungiklis yra išjungti, tada prijunkite maitinimo šaltinį. Išjungus, pirmiausia išjunkite raktinį jungiklį ir po išvesties atjunkite maitinimą indikatoriaus lemputė užgęsta. Neatjunkite maitinimo šaltinio tiesiogiai, kai veikia šviesos šaltinis.

● Prašome atkreipti dėmesį į drėgmei, dulkėms ir apsaugoti nuo korozijos ir laikyti sausoje vietoje.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
