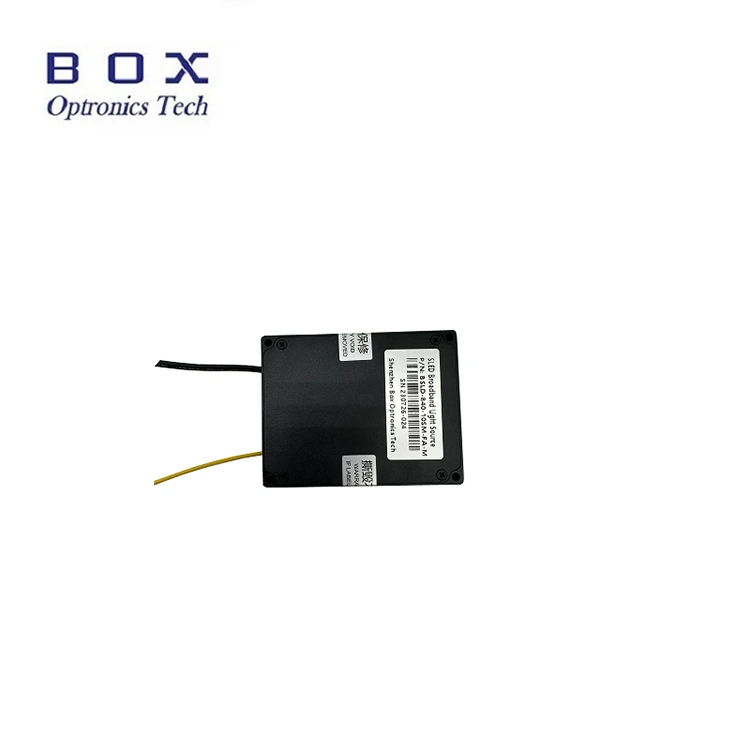

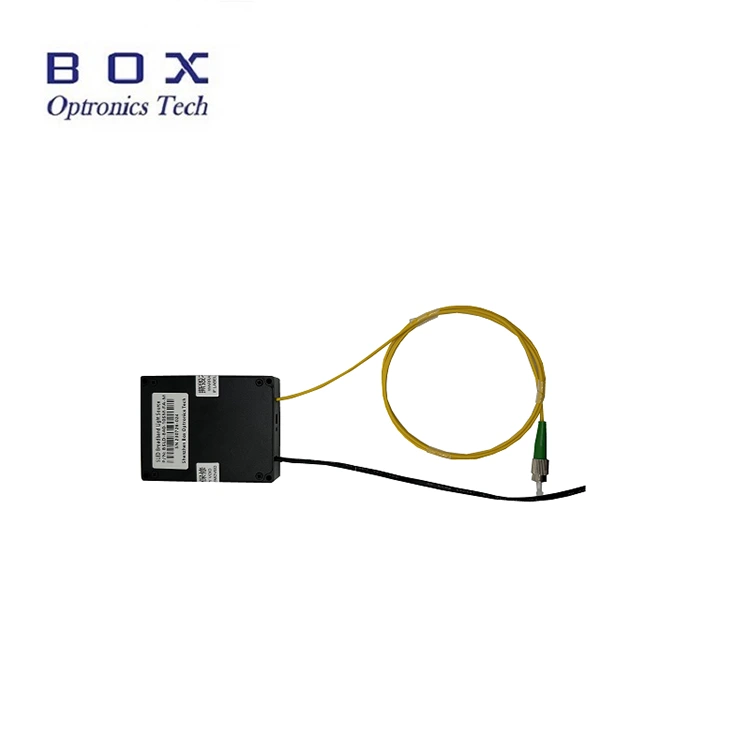

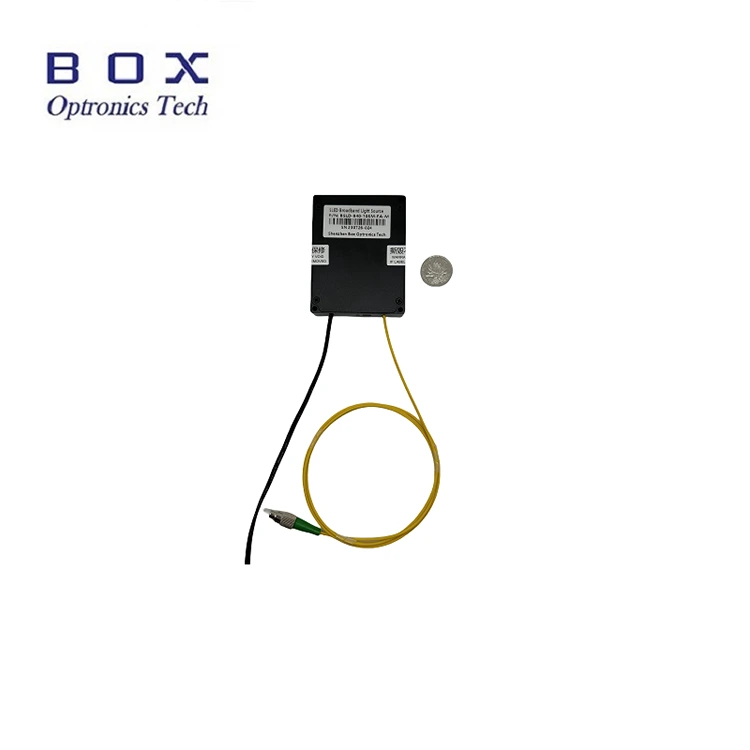

Produkto pristatymas – Fabry Perot FP lazerio šaltinio modulis

Fabry Perot FP lazerio šaltinio modulis naudoja puslaidininkinį lazerio lustą, profesionaliai suprojektuotą pavaros grandinę ir TEC valdymą, kad būtų užtikrintas saugus lazerio veikimas, stabili išėjimo galia ir spektras. 532 nm, 785 nm ir 1064 nm yra neprivalomi. Išėjimo galia viršija 50 mW. Kompiuterio prieglobos komandos ir programinė įranga pateikiamos darbui ir integravimui. Tinka kaip siurblio lazerio šaltinis biomedicininei ir spektrinei analizei.

Gaminio specifikacijos – Fabry Perot FP lazerio šaltinio modulis

Produkto savybės – Fabry Perot FP lazerio šaltinio modulis

● 50mW didelės išėjimo galios;

● Stabili galia ir spektras;

● 70x90x18mm kompaktiškas modulių paketas.

Produkto taikymas – Fabry Perot FP lazerio šaltinio modulis

● Biomedicinos;

● Spektrinė analizė;

● Optinio pluošto jutiklis.

Išsami produkto informacija – Fabry Perot FP lazerio šaltinio modulis

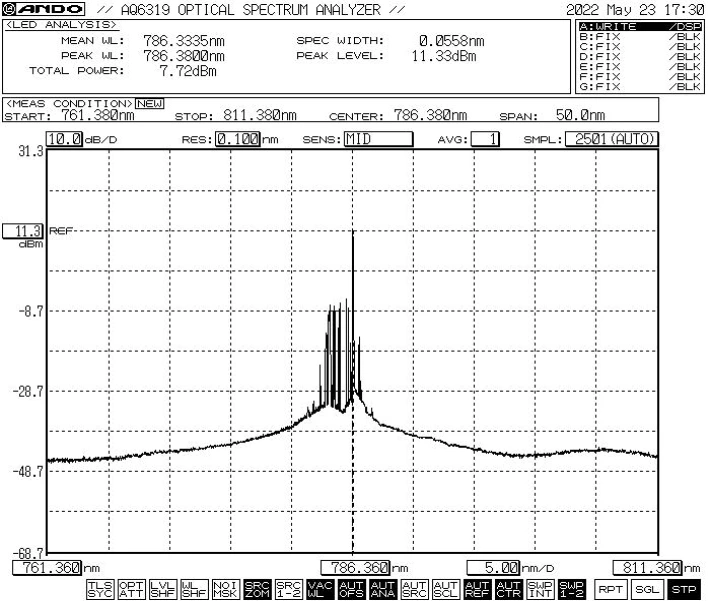

● Tipinė kreivė: 785 nm 50 mW FP lazerio šaltinis

Veikimo žingsniai – Fabry Perot FP lazerio šaltinio modulis

1 veiksmas. Išpakavimas: Prieš surinkdami patikrinkite, ar visi priedai yra sukomplektuoti.

2 veiksmas. Maitinimo šaltinis: prijungtas prie nuolatinės srovės perjungiamojo maitinimo šaltinio arba reguliuojamo maitinimo šaltinio, atitinkančio jų maitinimo reikalavimus. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. (Maitinimo adapteris tiekiamas pagal vietinius įtampos standartus.)

3 veiksmas. Išvesties pluošto prijungimas: atidarykite dulkių dangtelį prie pluošto jungties arba flanšo, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite pluoštą su prietaisu arba galios matuokliu, kurį norite išbandyti, įsitikinę, kad nėra užterštumo ir pažeidimų.

4 nustatymas. Prijunkite prie pagrindinio kompiuterio: naudodami USB-RS485 DB9 duomenų kabelį prijunkite Fabry Perot FP lazerinio šaltinio modulį ir kompiuterį; kompiuteris pirmiausia turi įdiegti tam skirtą nuosekliojo prievado tvarkyklę, kad būtų galima atpažinti USB-RS485 nuosekliojo prievado duomenų kabelį, kitaip pagrindinio kompiuterio programinė įranga ir šviesos šaltinio modulis nebus tinkamai prijungti ir užmegzti ryšį. Paklauskite Box Optronics vairuotojo.

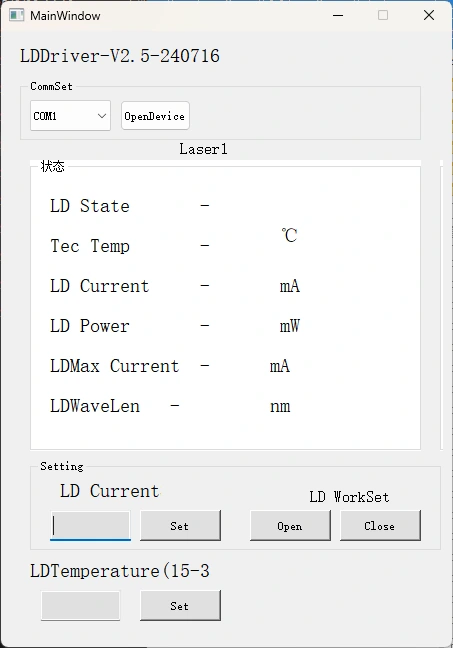

5 veiksmas. Valdymo programinė įranga: „Box Optronics“ teikia serijinę komandą arba kompiuterio programinę įrangą, skirtą „Fabry Perot FP“ lazerinio šaltinio modulio LD srovei valdyti. Pasirinkite tinkamą prievadą, nustatykite srovę ir temperatūrą, tada spustelėkite atidarymo mygtuką. (Kad išvengtumėte žalos, pradinio veikimo metu lėtai padidinkite pavaros srovę. Nejunkite visos srovės iš karto.)

6 veiksmas. Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite šviesolaidžio jungtį.

Užsakymo informacija-Fabry Perot FP lazerio šaltinio modulis

pvz.: BFL-F1064-50SM-FA-M

(Užsakymo informacija: Fabry Perot FP lazerio šaltinio modulis, 1064 nm, 50 mW išėjimo galia, su SM pluoštu, FC/APC jungtimi, modulių paketu).

Dėl kitų pritaikytų reikalavimų kreipkitės adresu sales06@boxoptronics.com

Duomenų lapas ir bandymo lapas – Fabry Perot FP lazerio šaltinio modulis

Duomenų lapas

Testo lapas

Kainos pasiūlymo ir mokėjimo sąlygos – Fabry Perot FP lazerio šaltinio modulis

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto apmokėkite prekių siuntimo išlaidas.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas – Fabry Perot FP lazerio šaltinio modulis

Gamyba: 10-15 darbo dienų. (Jei yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika: 3-5 darbo dienos.

Eksploatavimo pastabos ir priežiūra – Fabry Perot FP lazerio šaltinio modulis

● Nerekomenduojama dažnai įkišti ar išimti šviesolaidinių jungčių, kad būtų išvengta dulkių užteršimo (dėl to gali padidėti įvedimo nuostoliai) arba šviesolaidžio jungties galinių paviršių nudegimo.

● Prieš prijungdami, nuvalykite pluošto jungtis servetėle be pūkelių ir apžiūrėkite skaidulų galo detektorių. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Šviesolaidinės jungtys turi būti uždengtos dulkių dangteliais.

● Jei išvesties skaidulą reikia prijungti prie kito pluošto, rekomenduojama naudoti sintezės sujungiklį.

● Imkitės atsargumo priemonių nuo drėgmės, dulkių ir korozijos; laikyti sausoje vietoje.

Kokybės užtikrinimas ir aptarnavimas po pardavimo – Fabry Perot FP lazerinio šaltinio modulis

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau „Box Optronics“ pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais per garantinį laikotarpį:

(1) Žala, padaryta dėl natūralių veiksnių (pvz., žaibo, dulkių) arba aplinkos poveikio.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, keitimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
