C juostos Erbiu legiruoti Fiber Booster stiprintuvai yra skirtas naudoti optinio ryšio, šviesolaidinio jutimo, CATV, ir laboratoriniai tyrimai. Jie pasižymi plačiu bangos ilgių diapazonu, didele galia ir mažas triukšmas, tiek ACC, tiek APC darbo režimai. Ryšio nuoseklusis prievadas ir maitinimo laidas yra skirtas veikimui „plug and play“. Komandos yra galima lengvai integruoti į klientų sistemas. Keli išėjimo galia galimi nustatymai nuo 15 iki 26 dBm, su vieno režimo ir poliarizaciją palaikančios skaidulos galimybės. Įtraukta vienerių metų garantija. Kada Naudodami šiuos modulius įsitikinkite, kad pluošto galas yra švarus, atkreipkite dėmesį į lazerį įvesties apribojimus ir imkitės būtinų lazerio saugos priemonių.

Produktas Specifikacijos

Produkto savybės

● Platus bangos ilgių diapazonas;

● Aukštas išėjimo galia;

● Mažas triukšmas;

● DB9 Moteriški (RS232) ryšiai, kad būtų lengva integruoti.

1. Produkto programos - C juosta Erbium legiruotas Fiber Booster stiprintuvas

● Optinis šviesolaidinis ryšys;

● Optinis pluošto jutiklis;

● Pluoštas lazeris.

Produktas Detalės

● Tipinė charakteristikų kreivė

● Standartiniai priedai

Užsakymas informacija

pvz.: EDFA-C-BA-23-SM-M

(Užsakymo informacija: C-band Erbium legiruotas Fiber Booster Amplifier, 23dB išėjimo galia, su SMF-28efiber, modulių paketas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10-15 darbo dienų. (Jei yra sandėlyje, tai bus greičiau išsiųstas.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacija Žingsniai

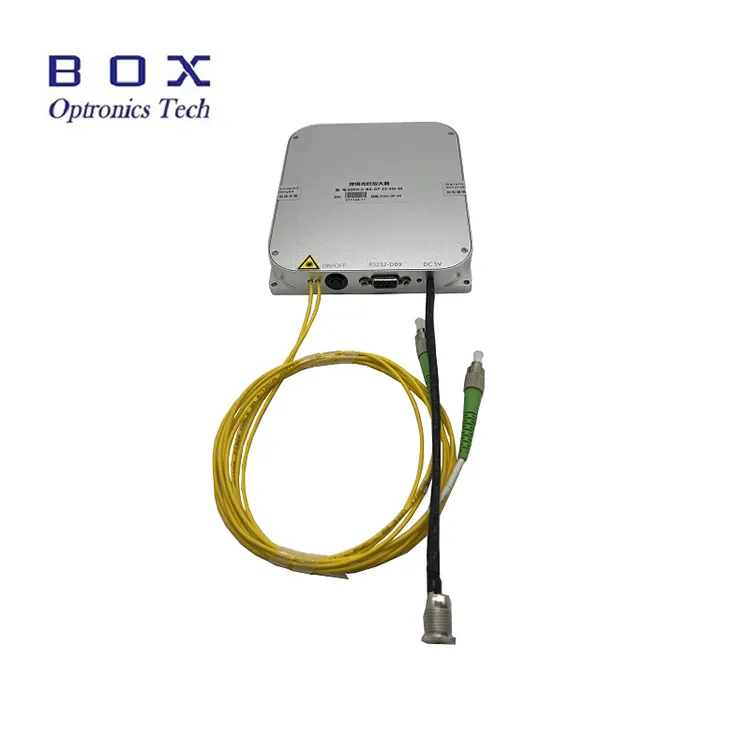

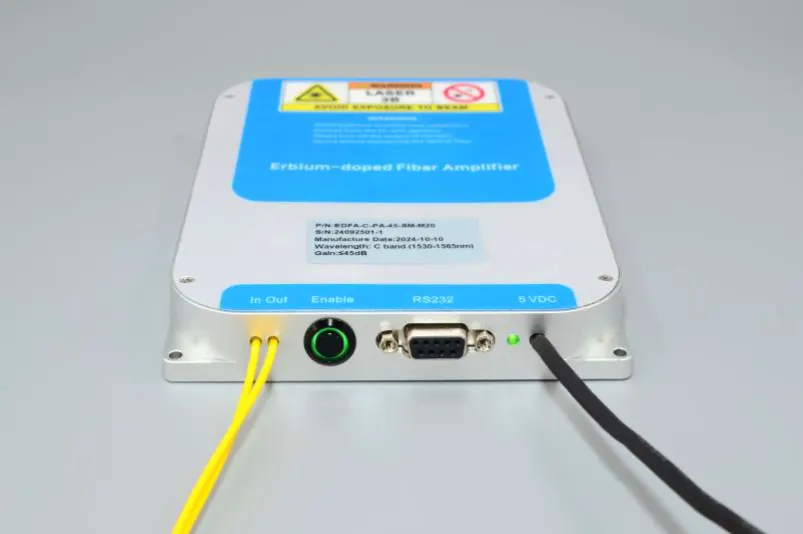

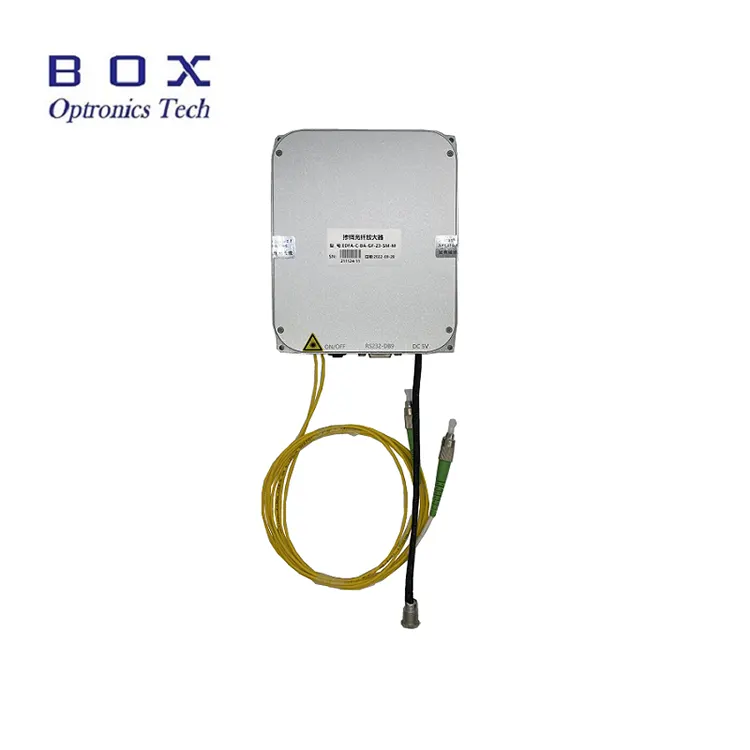

1 veiksmas. Išvaizda: priekinė pusė EDFA yra nuosekliai aprūpintas įvesties ir išvesties optinėmis skaidulomis, an optinio stiprinimo išvesties aktyvinimo jungiklis, pagrindinio kompiuterio ryšys sąsaja (numatytasis RS232 DB9), maitinimo indikatoriaus lemputė ir maitinimo laidas (numatytasis DC 5V).

2 veiksmas. Maitinimas: maitinimas prievadas yra numatytoji DC5,5 × 2,1 mm galia sąsaja ir atitinkamas DC5V DC maitinimo adapteris bus pateiktas, kai produktas iškeliauja iš gamyklos. Maitinimo adapterio prijungimo būdas ir EDFA modulis parodytas paveikslėlyje žemiau. Būtinai naudokite originalus atitinkamas maitinimo adapteris. Naudojant netinkamą maitinimo adapterį sukelti EDFA netinkamą veikimą arba sugadinti EDFA. U formos jungties maitinimo linija taip pat gali būti pateikta vartotojams prisijungti prie a perjungimo maitinimo šaltinį, tačiau tai turėtų būti pasiūlyta iš anksto pirkimo metu.

3 veiksmas. Skaidulinių džemperių prijungimas: atidarykite optinio pluošto jungties dangtelį nuo dulkių, patikrinkite pluošto galinį paviršių ir Prieš prijungdami kitą optinį įrenginį, įsitikinkite, kad nėra užteršimo ir pažeidimų pluošto prietaisai ar bandymo įranga. Didelės galios EDFA išvesties pluoštui modelio, sujungimui rekomenduojama naudoti sintezės sujungimo metodą.

4 nustatymas. Šilumos išsklaidymas: tai erbiu legiruotas skaidulinis stiprintuvo modulis generuoja tam tikrą šilumos kiekį. The Apatinis stiprintuvo paviršius (pusė be teksto) turi būti arti kontaktas su šilumos kriaukle, šilumos išsklaidymo peleku arba metaliniu paviršiumi naudotojo važiuoklės apačioje. Tam rekomenduojamas tinkamas oro aušinimas geras šilumos išsklaidymo efektas. Rekomenduojama optimali darbo aplinka temperatūra -5 ~ +35 ℃. Kai aplinkos temperatūra viršija 50 ℃, stiprintuvas budėjimo būsenoje neįsijungs. Kai aplinkos temperatūra viršija 55 ℃, stiprintuvas darbinėje būsenoje automatiškai sustabdys lazerio išvestį ir įves budėjimo būsena savisaugai. Kai aplinkos temperatūra nukrenta iki 50 ℃, stiprintuvas automatiškai atnaujins išvestį.

5 veiksmas. Įvesties optinė galia: šis erbiu legiruotas skaidulinis stiprintuvas neturi slenksčio įvesties optinio signalo galios reikalavimas. Kai vidutinė galia įvesties optinis signalas sumažinamas iki beveik nulio galios, stiprintuvas vis tiek veiks išlaikyti darbinę būseną, o išvesties prievadas turės spontanišką emisiją išvestis. Tačiau norint gauti idealesnį stiprinimo efektą ir signalo-triukšmą santykis, rekomenduojama reguliuoti įvesties optinę galią galios ribose diapazonas, aprašytas bandymo lape arba gaminio specifikacijoje.

6 veiksmas.Pagrindinio kompiuterio valdymas: Šis stiprintuvas yra modulinis gaminys ir reikia būti derinamas su specialia pagrindinio kompiuterio programine įranga, kad būtų galima reguliuoti ir stebėti EDFA darbinė būsena ir veikimo parametrai. Vartotojo kompiuterio poreikiai įdiegti USB-232 nuosekliojo prievado tvarkyklės programą ir EDFA pagrindinį kompiuterį mūsų įmonės teikiama valdymo programinė įranga. USB-232 nuosekliojo prievado tvarkyklė programa turi būti įdiegta, kitaip pagrindinio kompiuterio programinė įranga negali prisijungti ir normaliai bendrauti su EDFA moduliu. Reikėtų pažymėti, kad USB-232 nuosekliojo prievado tvarkyklės programa turi atitikti tikrąją USB-232 naudojamas nuosekliojo prievado kabelis. EDFA pagrindinio kompiuterio programinės įrangos versijos numeris programinė įranga turi atitikti programinės įrangos versijos numerį, įrašytą gaminio bandymo lapas.

7 veiksmas. Pagrindinio kompiuterio programinės įrangos sąsaja: apima informaciją, kurią gali rodyti pagrindinio kompiuterio programinė įranga stiprintuvo darbo režimas, išėjimo optinės galios tikslinė vertė, siurblio lazeris dabartinė tikslinė vertė ir temperatūros stebėjimo būsena.

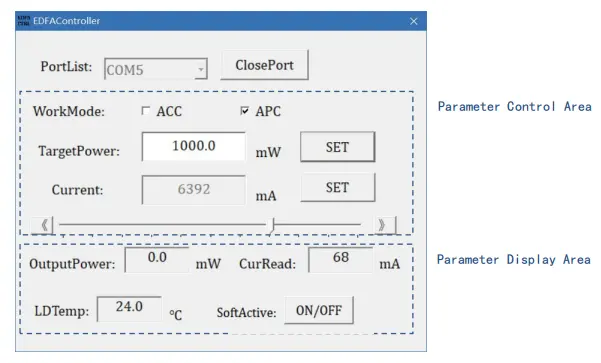

8 veiksmas. Specifinė operacija: po paleisdami pagrindinio kompiuterio programinę įrangą, pirmiausia pasirinkite tinkamą nuoseklųjį prievadą numerį nuosekliojo prievado sekoje PortList, spustelėkite OpenPort mygtuką, kad atidarytumėte nuoseklųjį prievadą. Šiuo metu bus rodomi langai Current Read ir LDTemp modulio darbinė srovė ir siurblio temperatūra. Įveskite tikslą optinės galios vertę TargetPower lange ir spustelėkite mygtuką NUSTATYTI. Kada EDFA modulio mygtukų jungiklį ir SoftActive mygtuką programinė įranga yra įjungta, nustatymas įsigalioja ir EDFA turi optinį galia.

9 veiksmas. Valdymo režimas: standartinis modelis šio skaidulinio stiprintuvo palaiko du darbo režimus, automatinį srovės valdymą režimas (ACC režimas) ir automatinis galios valdymo režimas (APC režimas). Galite perjungti tarp šių dviejų darbo režimų naudodami parinktį WorkMode. Perjungiant, atkreipkite dėmesį, kad pirmiausia išjunkite aktyvaus mygtuko jungiklį. (* Kažkoks stiprintuvas modeliai palaiko tik ACC režimą, pvz., EDFA-C-PA). ACC režimu įveskite siurblį dabartinė reikšmė lange Dabartinis ir spustelėkite mygtuką NUSTATYTI arba vilkite tiesiogiai kairįjį ir dešinįjį slankiklius, kad nustatytumėte siurblio srovės vertę. APC režimu įveskite tikslinės optinės galios vertę TargetPower lange ir spustelėkite NUSTATYTI mygtuką.

10 veiksmas. Išvesties aktyvinimas: kai Įjungti mygtuko jungiklį modulio priekyje ir SoftActive mygtuką įjungus programinę įrangą yra įjungta, nustatymas įsigalioja ir stiprintuvas turi lazerio išvestį ir dega LASER indikatoriaus lemputė. ON/OFF mygtukas bus rodomas raudonai. Išėjimo galia parametrų stebėjime sritis rodo esamą faktinę išėjimo optinę galią, CurRead rodo srovę siurblio srovė, o LDTemp rodo vidinę temperatūrą.

11 veiksmas. Išjungimas: Pirmiausia išjunkite ON/OFF mygtuko jungiklis stiprintuvo šone ir SoftActive mygtukas įjunkite programinę įrangą, spustelėkite ClosePort, kad uždarytumėte nuoseklųjį prievadą, tada uždarykite programinę įrangą.

12 veiksmas. Parametrų atmintis: režimas ir valdymo programinės įrangos nustatyti parametrai bus automatiškai išsaugoti viduje EDFA modulis ir turi išjungimo atminties funkciją. Jei nėra reikalo keisti EDFA parametrus, nebūtina prisijungti prie pagrindinio kompiuterio vėl naudojant.

Operacijos pastabos ir Priežiūra

● Paleidžiant pirmiausia patikrinkite, ar maitinimo jungiklis ir raktinis jungiklis yra išjungti, tada prijunkite maitinimo šaltinį. Išjungus, pirmiausia išjunkite raktinį jungiklį ir po išvesties atjunkite maitinimą indikatoriaus lemputė užgęsta. Neatjunkite maitinimo šaltinio tiesiogiai, kai EDFA veikia.

● Nerekomenduojama dažnai įkišti ir atjungti išvesties pluošto jungtis, kad išvengtumėte užteršimo dulkėmis, kurios gali padidėti įterpimo praradimas arba skaidulinės jungties galinio paviršiaus nudegimas.

● Šviesolaidžio jungtis nuvalykite servetėle be pūkelių ir patikrinkite a skaidulinio paviršiaus detektorius prieš prijungimą. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Šviesolaidinės jungtys turi būti padengtas dulkių dangteliais.

● Jei išvesties skaidulą reikia prijungti prie kito pluošto, tai yra rekomenduojama naudoti lydytuvą.

● Imkitės atsargumo priemonių nuo drėgmės, dulkių ir korozijos; parduotuvė sausoje vietoje.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
