1457 nm Ramano siurblio lazerinis šaltinis

Turinys

1. Įvadas 1457 nm Ramano siurblio lazerinis šaltinis

2. Techninė Specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Standartiniai priedai

6. Saugaus naudojimo vadovas

7. Užsakymo informacija

8. Duomenų lapas ir testo lapas

9. Kainos pasiūlymo sąlygos ir mokėjimas

10. Pristatymo laikas

11. Operacijos pastabos ir Priežiūra

12. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

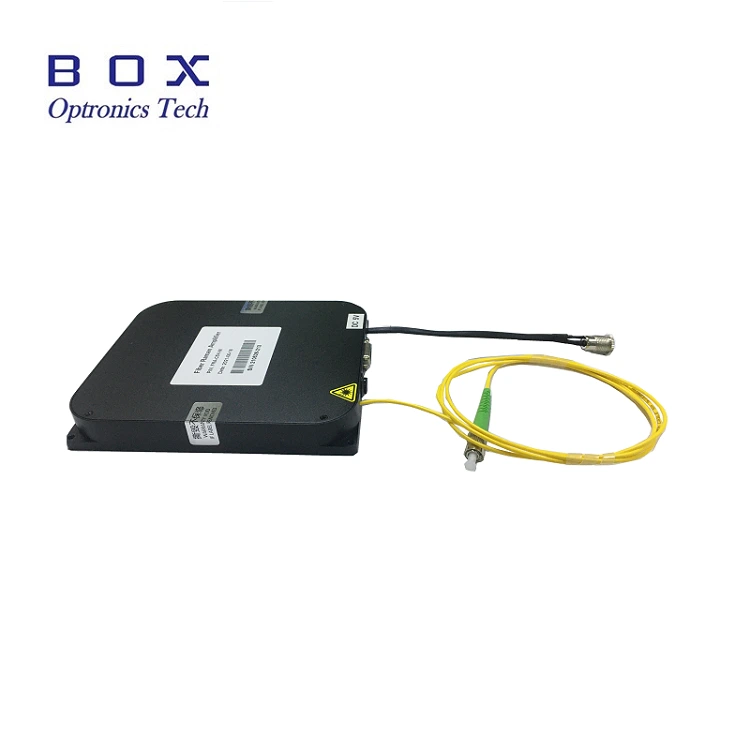

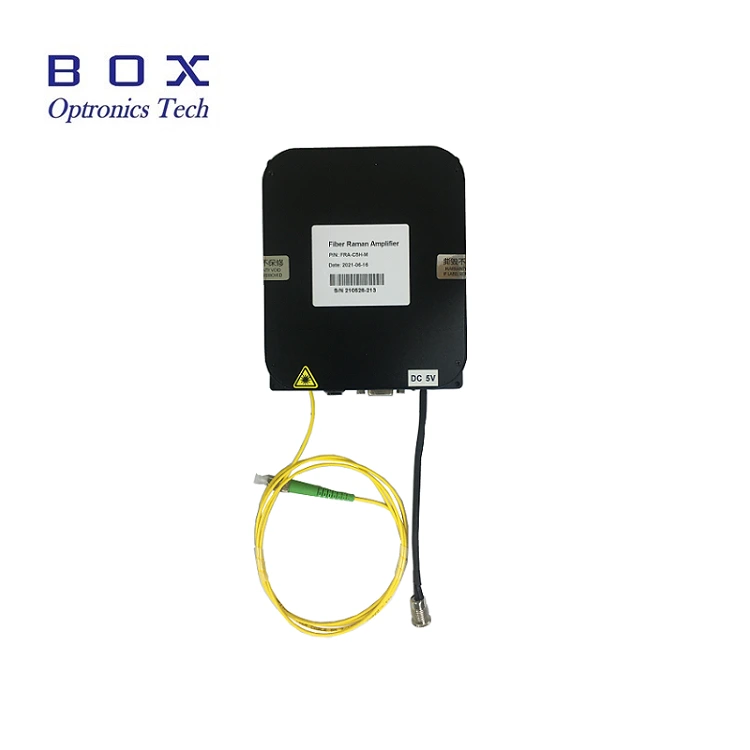

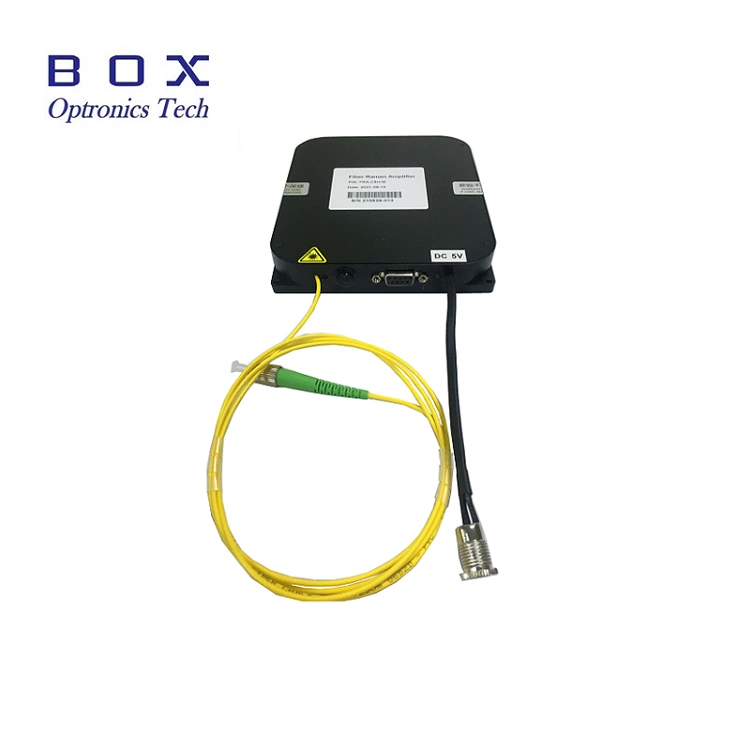

Tai 1457 nm Ramano siurblio lazerinis šaltinis su pluoštu Bragg grotelės, skirtos Ramano skaidulų stiprintuvui ir Er-legijuotiems skaiduliniams stiprintuvams, profesionaliai sukurta pavaros grandinė ir TEC valdymas, užtikrinantis saugumą lazerio veikimas, stabili išėjimo galia ir spektras. Jį galima suteikti staliniame arba moduliniame pakete su RS-485 ryšio sąsaja ir stebėjimo programinė įranga, skirta sistemų integravimui. 400mW didelė išėjimo galia. Prašome naudoti esant vardinei įtampai, kontroliuojant temperatūrą ir drėgmę, užtikrina gerą šilumą išsklaidyti, išvengti išvesties perkrovos ir užteršimo.

Produktas Specifikacijos

Produkto savybės

● 400mW Didelė išėjimo galia;

● Galia ir spektrinis stabilumas;

● DB9 Moteriški (RS485) ryšiai, kad būtų lengva integruoti.

 Produkto programos

● Ramanas skaidulinis stiprintuvas;

● EDFA Er-numestas skaidulinis stiprintuvas.

Produktas Detalės

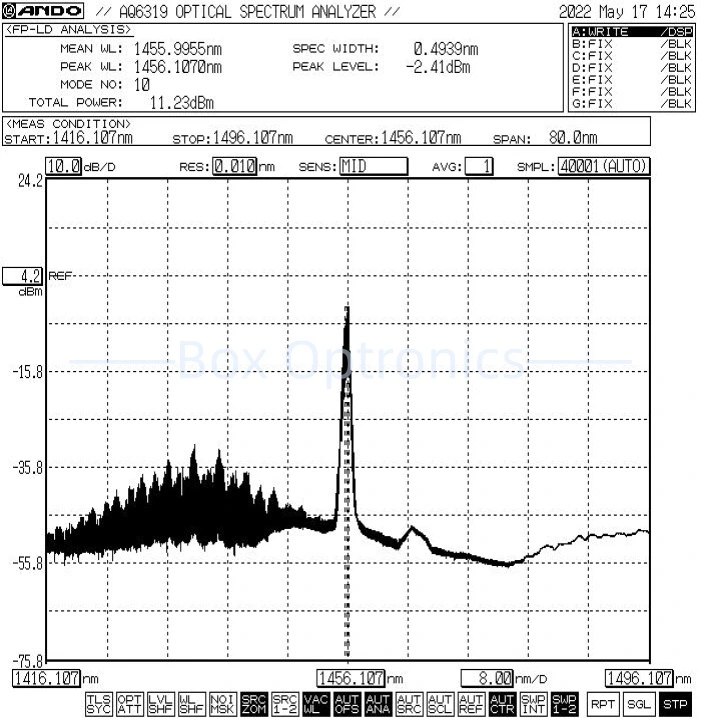

● Tipinis spektras: 1457 nm, +/-1 paklaida.

● Standartiniai priedai

Operacija Žingsniai

1 veiksmas. Išpakavimas: prieš surinkimą patikrinkite ar visi priedai yra sukomplektuoti, įskaitant Pump Laser šaltinio modulį, USB duomenų kabelis, maitinimo adapteris, bandymo ataskaita ir kt.

2 veiksmas. Maitinimas: prijungtas prie nuolatinės srovės perjungiamojo maitinimo šaltinio arba reguliuojamo maitinimo šaltinio, atitinkančio jų galią tiekimo reikalavimus. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. (Maitinimo adapteris tiekiamas pagal vietinius įtampos standartus.)

3 veiksmas. Išvesties pluošto prijungimas: atidarykite dulkių dangtelį ties pluošto jungtimi arba flanšu, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite jį su prietaisu arba galios matuokliu, kurį norite išbandyti patvirtinus, kad taršos ir žalos nėra.

Setp4.Prisijunkite prie pagrindinio kompiuterio: naudokite USB-RS485 DB9 duomenų kabelis, skirtas prijungti 1457 nm Ramano siurblio lazerio šaltinį ir kompiuteris; kompiuteris pirmiausia turi įdiegti tam skirtą nuosekliojo prievado tvarkyklę identifikuokite USB-RS485 nuosekliojo prievado duomenų kabelį, kitu atveju pagrindinį kompiuterį programinė įranga ir šviesos šaltinio modulis negali būti tinkamai prijungti ir bendravo. Paklauskite Box Optronics vairuotojo.

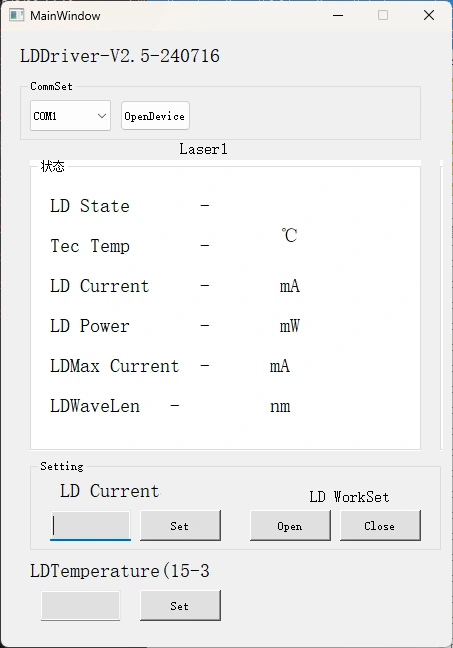

5 veiksmas. Valdymo programinė įranga: „Box Optronics“ teikia serijinę komandą arba kompiuterio programinę įrangą valdyti 1457 nm Ramano siurblio lazerio LD srovę ir LD temperatūrą Šaltinis. Pasirinkite tinkamą prievadą, nustatykite srovę ir temperatūrą, tada spustelėkite atidarymo mygtuką. (Kad išvengtumėte žalos, lėtai padidinkite pavaros srovę pradinė operacija. Nejunkite visos srovės iš karto.)

6 veiksmas. Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite pluošto jungtis.

Užsakymas informacija

pvz.: BSLD-1457-4HSM-FA-M

(Užsakymo informacija: 1457 nm Ramano siurblio lazerinis šaltinis, 400 mW išėjimas galia, su SMF-28e šviesolaidžiu, FC/APC jungtimi, modulių paketu).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10-15 darbo dienų. (Jei yra kai kurie sandėlyje, bus išsiųsti greičiau.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos ir Priežiūra

● Nerekomenduojama dažnai įkišti ar išimti šviesolaidinio pluošto jungtis tiek įvesties, tiek išvesties galuose, kad būtų išvengta dulkių užteršimas, dėl kurio gali padidėti įterpimo praradimas, arba nudegimas pluošto jungties galiniai paviršiai.

● Šviesolaidžio jungtis nuvalykite servetėle be pūkelių ir patikrinkite a skaidulinio paviršiaus detektorius prieš prijungimą. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Šviesolaidinės jungtys turi būti padengtas dulkių dangteliais.

● Jei išvesties skaidulą reikia prijungti prie kito pluošto, tai yra rekomenduojama naudoti lydytuvą.

● Imkitės atsargumo priemonių nuo drėgmės, dulkių ir korozijos; parduotuvė sausoje vietoje.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
