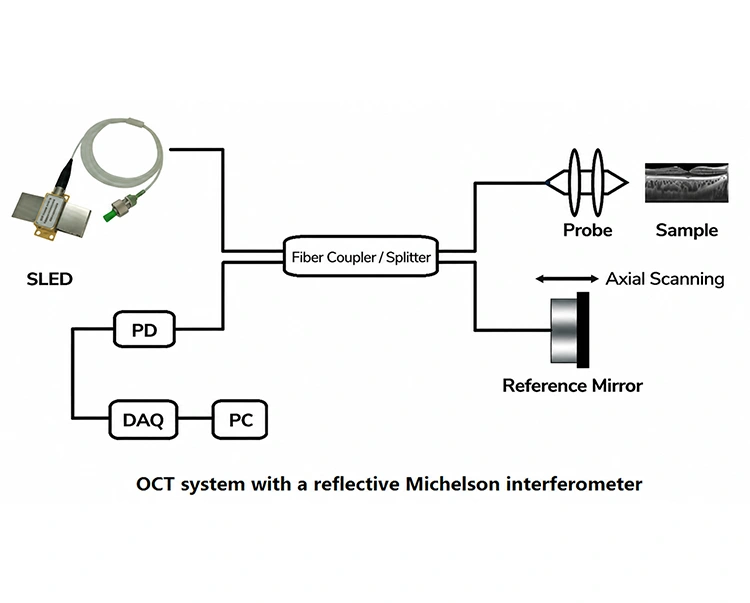

(1) Plačiajuosčio mažos koherentiškumo šaltinio (pvz., SLED) skleidžiama šviesa skaidoma į du pluoštus pluošto skirstytuvu (arba skaidulų jungtimi), patenkanti atitinkamai į atskaitos ir pavyzdinę svirtį.
(2) Šviesa atskaitos svirties atsispindi veidrodyje.
(3) Kai mėginio rankos šviesa apšviečia tiriamą audinį ar medžiagą, grįžta atgal iš įvairių gylių išsklaidyta šviesa.
(4) Du spinduliai sujungiami pluošto dalikliu; trikdžių signalas generuojamas tik tada, kai optinio kelio skirtumas tarp dviejų pečių patenka į šviesos šaltinio koherencijos ilgį. Šis trumpas koherencijos ilgis užtikrina aukštą sistemos ašinę skiriamąją gebą.
(5) Nuskaitydama etaloninio veidrodžio padėtį arba naudodama dažnio šlavimą, kad gautų trikdžių signalus, sistema gali atkurti dvimačius arba trimačius mėginio tomografinius vaizdus po sluoksnio.
|
Komponentas |
Funkcijos aprašymas |
|
SLED šviesos šaltinis |
Teikia plačiajuostį žemos koherencijos šviesą, kuri yra pagrindinis UŠT sistemos šviesos šaltinis, kad būtų pasiekta didelė ašinė skiriamoji geba; paprastai veikia 800–1550 nm infraraudonųjų spindulių juostoje. |
|
Pluošto jungtis / skirstytuvas |
Padalija šviesos šaltinį į pavyzdinę ir atskaitos svirtį ir sujungia abiejų rankų aido signalus į detektorių. |
|
Zondas |
Sufokusuoja šviesos spindulį į mėginio paviršių arba vidų ir renka atgal atspindėtus / atgal išsklaidytus optinius signalus iš skirtingų gylių. |
|
Atskaitos veidrodis |
Suteikia stabilų etaloninį optinį kelią. Jis pakeičia etaloninės peties optinio kelio ilgį, naudodamas tikslų ašinį nuskaitymą, suderina trikdžių signalą su atspindėta šviesa iš skirtingo mėginio gylio ir užbaigia gylio nuskaitymą. |
|
PD |
Aptinka trikdžių optinius signalus iš mėginio ir atskaitos svirties. |
|
Duomenų gavimo sistema (DAQ) |
Paverčia fotoelektrinius signalus į skaitmeninius signalus, kad kompiuteris juos apdorotų ir saugotų realiuoju laiku. |
|
PC |
Apdoroja gautus trikdžių signalus naudodamas tokius algoritmus kaip greitoji Furjė transformacija (FFT) ir atkuria didelės raiškos 2D arba 3D mėginio tomografinius vaizdus. |

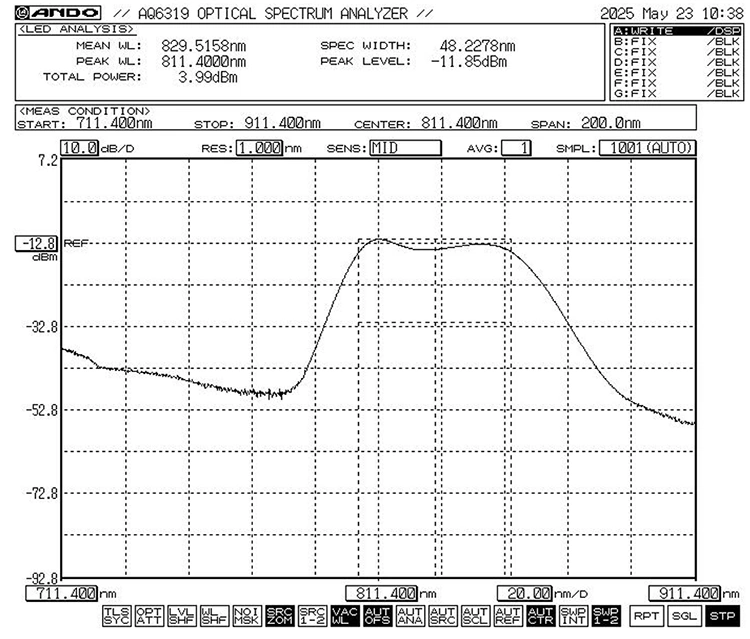

840nm 20mW SLED plačiajuosčio ryšio šviesos šaltinis
1060 nm 1064 nm SLD šviesos šaltinis
1 klausimas: kokio bangos ilgio (nm) SLD plačiajuosčio šviesos šaltinio paprastai naudojamas UŠT?
A1: biomedicininis vaizdavimas → 800–1060 nm;

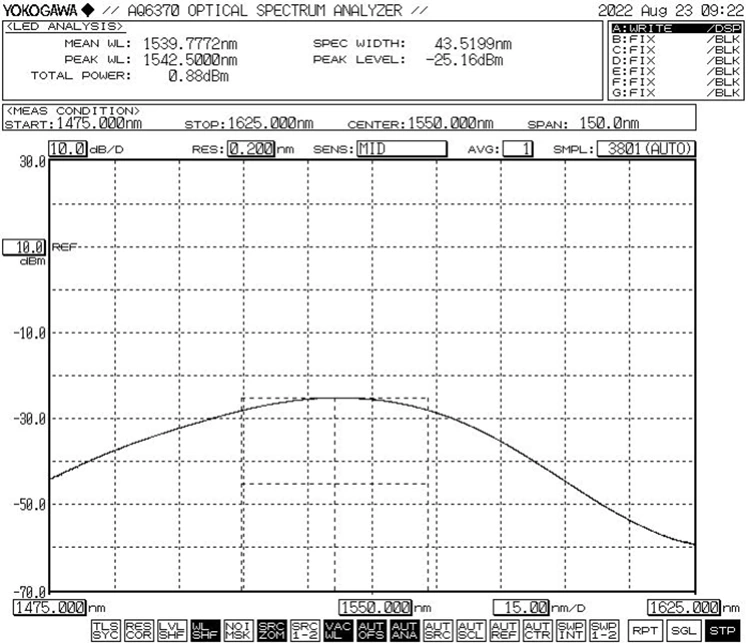

Pramonės tikrinimo / pluošto optikos programos → 1300–1550 nm.
2 klausimas: ar SLED plačiajuosčio ryšio šviesos šaltiniui reikalingas izoliatorius?
A2: Pramoniniams tikslams būtina nepriklausomai įvertinti atspindėtos optinės galios dydį; jei reikia, gali prireikti kelių izoliatorių.
3 klausimas: ar jūsų pateikti SLD šviesos šaltiniai turi įmontuotą tvarkyklės grandinę?
A3: Taip, siūlome modulinius sprendimus, kuriuose integruotas lazerio lustas, tvarkyklės grandinė ir (pasirinktinai) pluošto jungtis. Tai leidžia tiesiogiai naudoti arba toliau integruoti sistemą, klientui nereikalaujant prijungti išorinės tvarkyklės.
-
