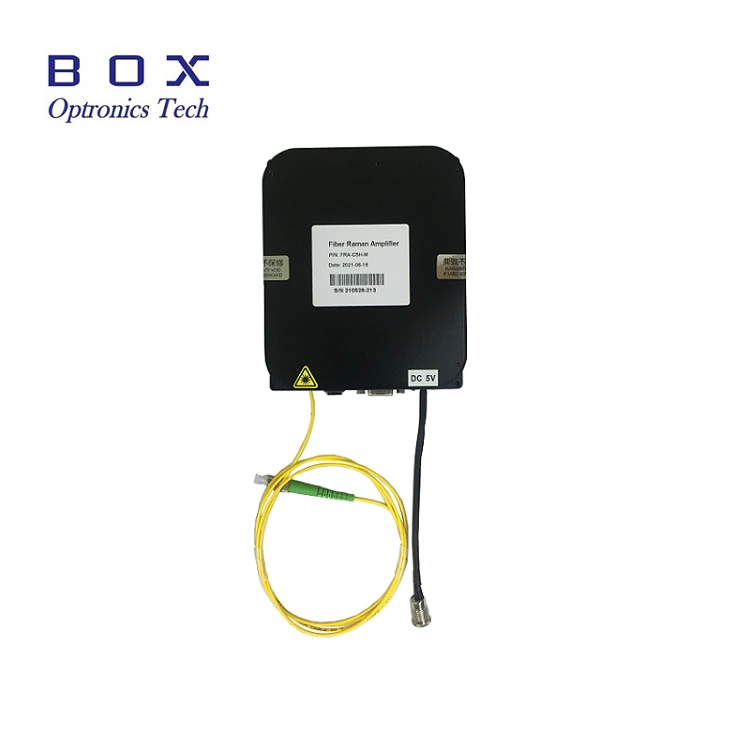

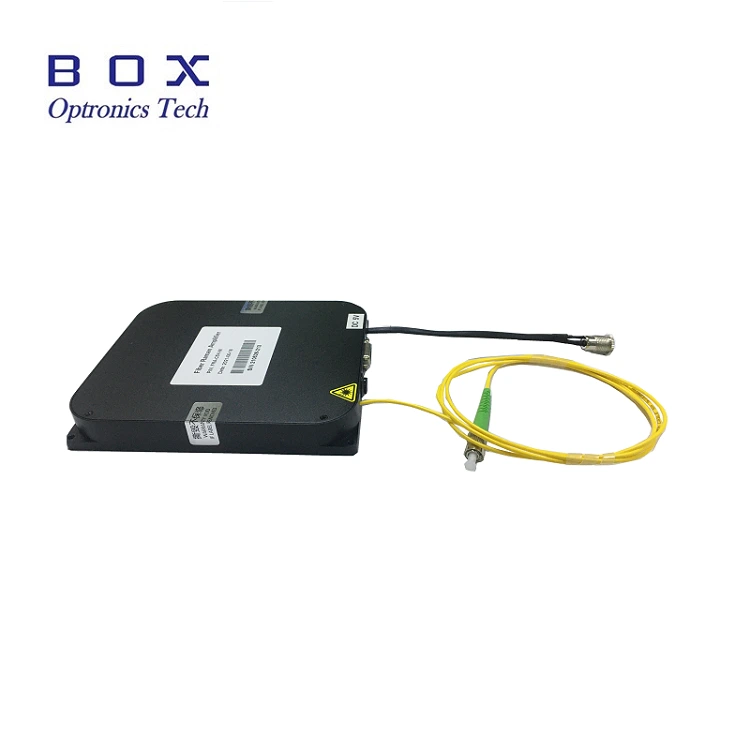

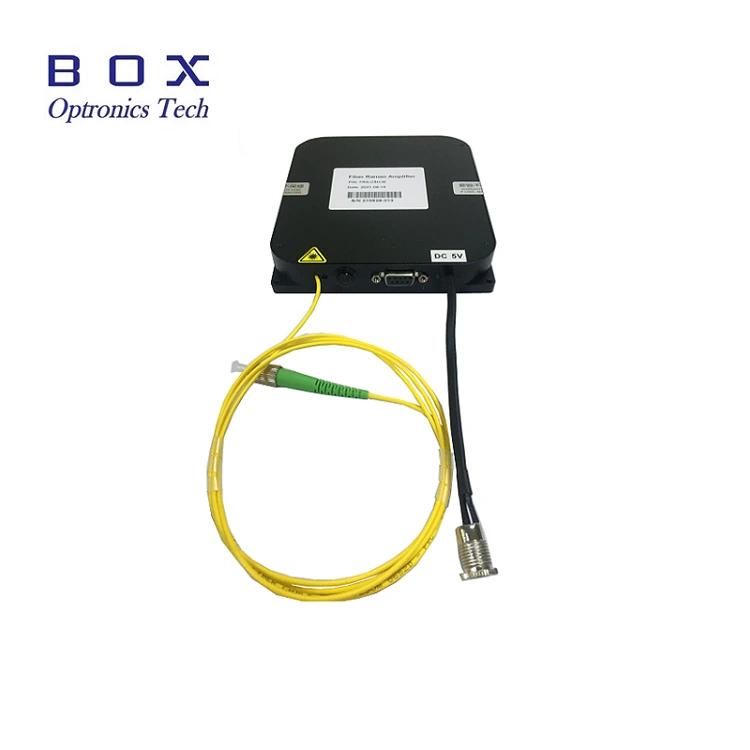

980 nm siurblio diodo lazerinis modulis su įmontuotomis pavaros grandinėmis

Turinys

1. Įvadas 980 nm siurblio diodo lazerinis modulis su įmontuotomis pavaros grandinėmis

2. Techninė Specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Standartiniai priedai

6. Saugaus naudojimo vadovas

7. Užsakymo informacija

8. Duomenų lapas ir testo lapas

9. Kainos pasiūlymo sąlygos ir mokėjimas

10. Pristatymo laikas

11. Operacijos pastabos ir Priežiūra

12. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

980 nm siurblio diodo lazerinis modulis su įmontuota pavara Grandinės yra specialiai sukurtos optiniam ryšiui, skaidulų stiprinimui, ir netiesinės optikos tyrimai. Jis integruoja lazerio lustą, pavaros grandinę, temperatūros valdymo apsaugos blokas ir pluošto išvesties struktūra viename, su Nr reikalingas išorinis diskas, „plug and play“. Galimi 200 mW / 400 mW / 600 mW. SM pluoštas ir PM pluoštas yra neprivalomi. 1 metų garantija. Naudojant lazerio šaltinį modulį ilgą laiką, būtinai atsižvelkite į šilumos išsklaidymą. Padėkite modulis ant šilumos kriauklės.

Produktas Specifikacijos

Produkto savybės

● Integruotos integruotos pavaros grandinės, nėra išorinių reikalinga vairuotojo lenta.

● Kompaktiškas ir mažas dydis, tinkamas integravimui ir lengvas montavimas.

● Galia ir spektrinis stabilumas.

● Ryšio sąsaja yra suderinama.

Produkto programos

● Siurblio šaltinis skaiduliniams stiprintuvams (EDFA).

● Lazerinė jutimo įranga.

● Optinio pluošto ryšių perdavimas sistemos.

● Biologinis aptikimas.

Produkto informacija

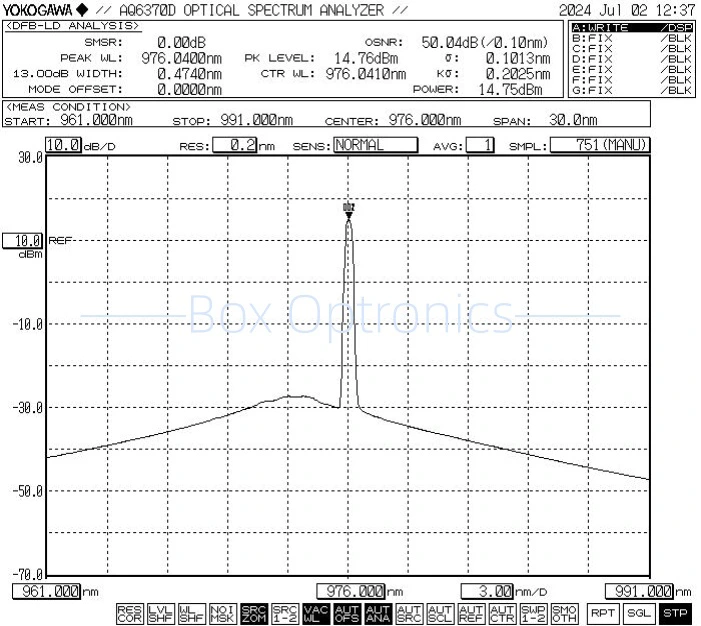

● Tipinis spektras: 976 nm

● Standartiniai priedai

Veikimo žingsniai

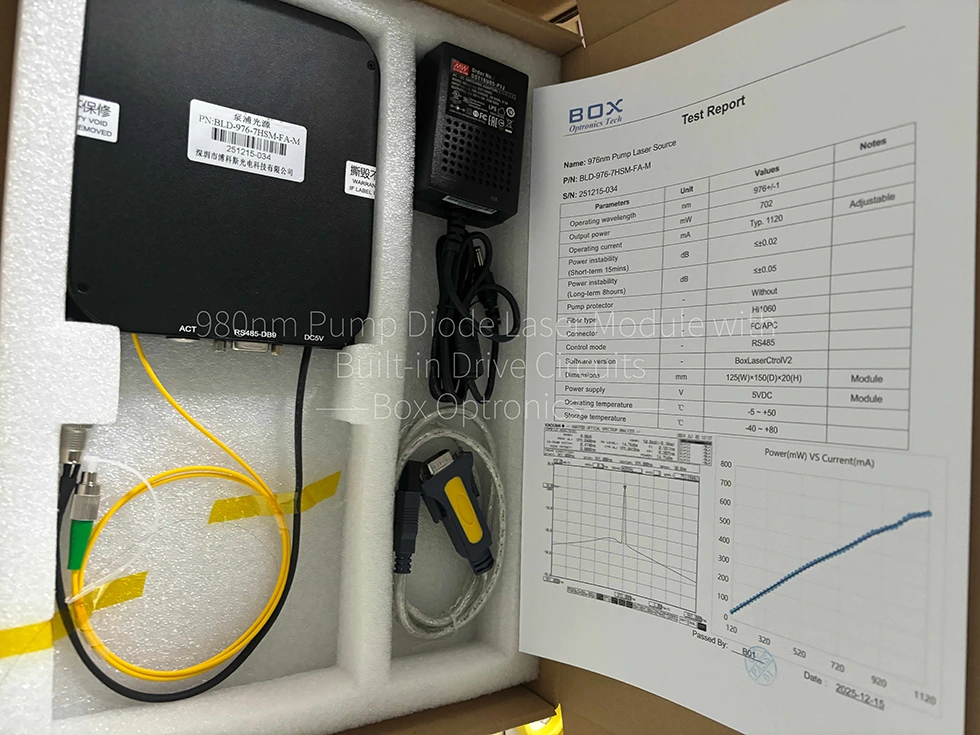

1 veiksmas. Išpakavimas: prieš surinkimą patikrinkite ar visi priedai yra sukomplektuoti, įskaitant siurblio lazerinio šaltinio modulį, USB duomenų kabelis, maitinimo adapteris, bandymo ataskaita ir kt.

2 veiksmas. Maitinimas: prijungtas prie nuolatinės srovės perjungiamojo maitinimo šaltinio arba reguliuojamo maitinimo šaltinio, atitinkančio jų galią tiekimo reikalavimus. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. (Maitinimo adapteris tiekiamas pagal vietinius įtampos standartus.)

3 veiksmas. Išvesties pluošto prijungimas: atidarykite dulkių dangtelį ties pluošto jungtimi arba flanšu, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite jį su prietaisu arba galios matuokliu, kurį norite išbandyti patvirtinus, kad taršos ir žalos nėra.

Setp4.Prisijunkite prie pagrindinio kompiuterio: naudokite USB-RS485 DB9 duomenų kabelis, skirtas prijungti 980 nm siurblio diodo lazerinį modulį su Integruotos pavarų grandinės ir kompiuteris; kompiuteris pirmiausia turi įdiegti a speciali nuosekliojo prievado tvarkyklė USB-RS485 nuosekliojo prievado duomenų kabeliui identifikuoti, kitaip pagrindinio kompiuterio programinė įranga ir šviesos šaltinio modulis negali būti teisingai prijungtas ir perduotas. Paklauskite Box Optronics vairuotojo.

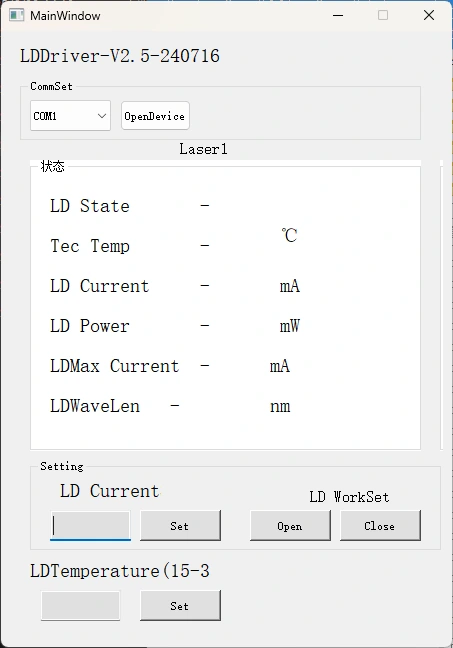

5 veiksmas. Valdymo programinė įranga: „Box Optronics“ teikia serijinę komandą arba kompiuterio programinę įrangą valdyti 980 nm siurblio diodo lazerinio modulio LD srovę ir LD temperatūrą su įmontuotomis pavaros grandinėmis. Pasirinkite tinkamą prievadą, nustatykite srovę ir temperatūrą, tada spustelėkite atidarymo mygtuką. (Kad išvengtumėte žalos, padidinkite diską pradinio veikimo metu srovė lėtai. Nejunkite visos srovės iš karto.)

6 veiksmas. Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite pluošto jungtis.

Užsakymo informacija

pvz.: BLD-976-6HSM-FA-MP1

(Užsakymo informacija: 980 nm siurblio diodo lazerinis modulis su įmontuotu Pavaros grandinės, 976 nm, 600 mW išėjimo galia, su SM Hi1060 pluoštu, FC/APC jungtis, apsauga nuo 1064 nm atspindėtos šviesos, modulio paketas).

*Su siurblio apsauga, išėjimo galios slopinimas yra 10–15%.

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos ir Priežiūra

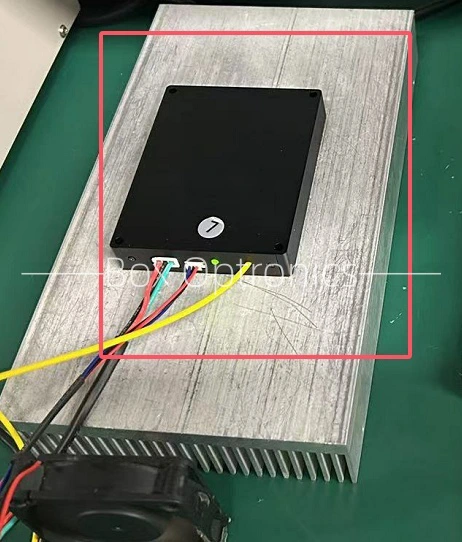

● Jei šviesos šaltinio modulį naudojate ilgą laiką, būtinai tai atlikite apsvarstykite šilumos išsklaidymą ir vėdinimą, montuodami modulį ant šilumos kriauklė.

● Pradėdami paleisti, pirmiausia įsitikinkite, kad maitinimo jungiklis ir raktinis jungiklis yra "išjungtoje" padėtyje, tada prijunkite maitinimo šaltinį. Išjungdami pirmiausia išjunkite raktinį jungiklį; palaukite, kol pasirodys indikatorius lemputė užgeso prieš atjungiant maitinimą. Niekada tiesiogiai išjunkite maitinimą, kol įranga veikia.

● Venkite dažnai prijungti / atjungti šviesolaidžių jungtis, kad išvengtumėte dulkių kaupimasis ir galinio paviršiaus pažeidimas.

● Šviesolaidžio jungtis nuvalykite servetėle be pūkelių ir patikrinkite a skaidulinio paviršiaus detektorius prieš prijungimą. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Uždenkite nenaudojamas jungtis su dulkių dangteliais.

● Laikykite įrangą sausoje, be drėgmės aplinkoje.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.

*šilumos išsklaidymo ilgalaikiam naudojimui
