FP Coaxial Pigtail lazerinis diodas

„Box Optronics“ FP koaksialiniai pigtailiniai lazeriniai diodai yra įvairių bangų ilgių, pradedant nuo 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm ir 980 nm. Šie CW lazeriniai diodai, skirti šviesolaidinėms sistemoms, optiniams matavimams, laboratoriniams eksperimentams, biomedicinos prietaisams ir spektroskopijai, užtikrina stabilų išėjimą, mažą triukšmą ir ilgą tarnavimo laiką. Palaikome masinius pirkimus ir pavyzdines konsultacijas.

Siųsti užklausą

Prekės aprašymas

Turinys

1. FP koaksialinio pigtailinio lazerinio diodo pristatymas

2. Techninės specifikacijos

3. Gaminio savybės

4. Paraiškos

5. Paketo brėžinys ir PIN išvesties apibrėžimas (vienetas: mm)

6. Užsakymo informacija

7. Duomenų lapas

8. Kainos pasiūlymo ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Kokybės užtikrinimas ir aptarnavimas po pardavimo

Produkto pristatymas-FP koaksialinis lazerinis diodas

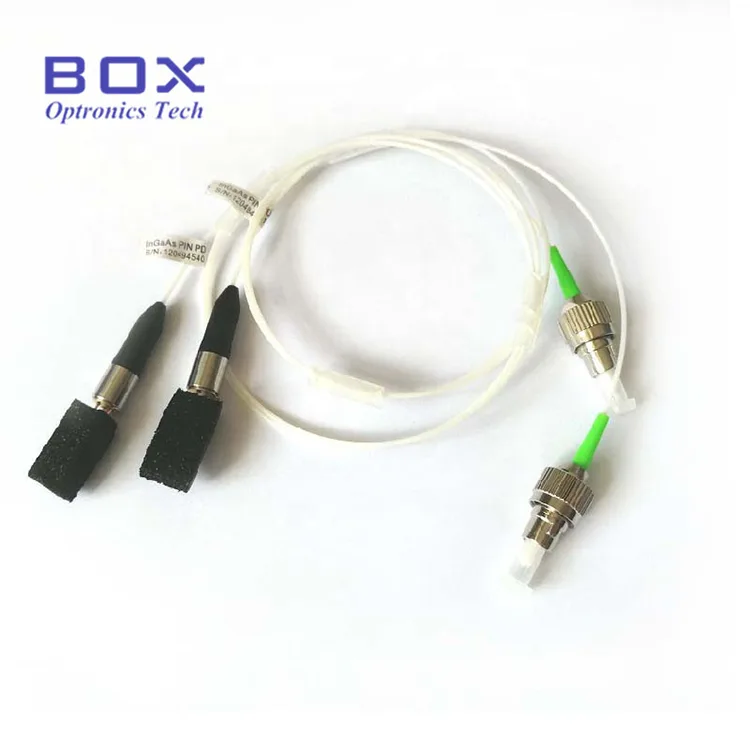

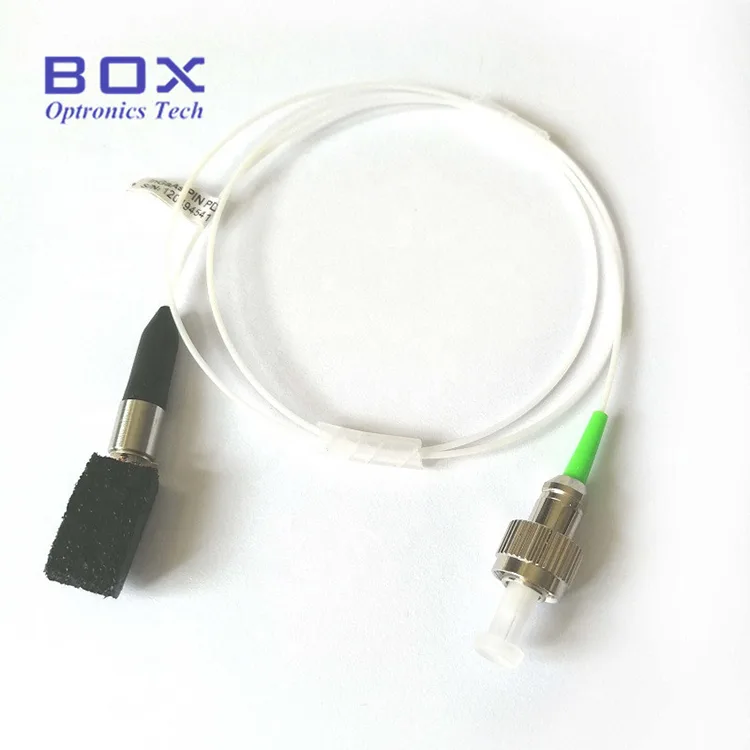

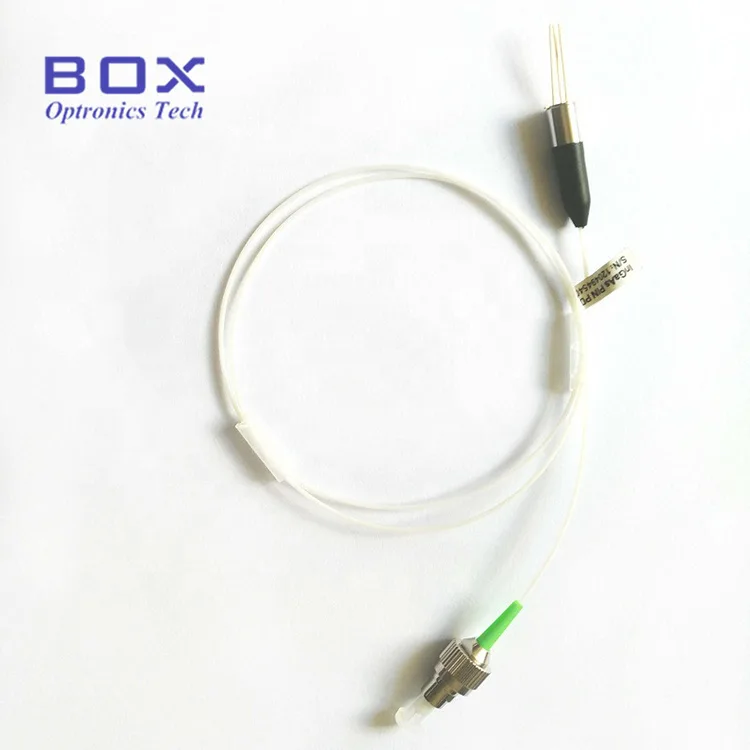

Šis FP Coaxial Pigtail lazerinis diodas yra vieno režimo Fabry-Perot lazerinis diodas, kurio bangos ilgis yra 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm ir 980 nm, o išėjimo galia yra 10 mW arba 10 mW. Jungtis yra FC/APC arba SC/APC. Didelis patikimumas ir ilgas tarnavimo laikas. Telcordia GR-468 patikimumo testo standartas. Šie kelių bangų ilgio FP lazeriniai diodai suteikia lanksčius, patikimus ir didelio našumo sprendimus įvairiems matomiems ir artimiems infraraudoniesiems spinduliams.

Gaminio specifikacijos - FP koaksialinis lazerinis diodas

Parametras	Simbolis	Bandymo būklė	Min	Tip	Maks	Vienetas
Centrinis bangos ilgis	λC	POP = PF	440	450	460	nm
Optinė išėjimo galia	PF	IF = 65 mA	10	20	-	mW
Slenkstinė srovė	ITH	CW	-	22	40	mA
Darbinė įtampa	VF	CW	-	5.1	6.0	V
Darbinė srovė	JEI	CW	-	70	90	mA
Pluošto tipas	-	-	460 AG
Parametras	Simbolis	Bandymo būklė	Min	Tip	Maks	Vienetas
Centrinis bangos ilgis	λC	POP = PF	510	520	530	nm
Optinė išėjimo galia	PF	IF = 65 mA	5.0	-	-	mW
Slenkstinė srovė	ITH	CW	-	22	40	mA
Darbinė įtampa	VF	CW	-	5.8	6.5	V
Darbinė srovė	JEI	CW	-	60	80	mA
Pluošto tipas	-	-	460 AG
Parametras	Simbolis	Bandymo būklė	Min	Tip	Maks	Vienetas
Centrinis bangos ilgis	λC	POP = PF	640	650	660	nm
Optinė išėjimo galia	PF	IF = 65 mA	-	5	-	mW
Slenkstinė srovė	ITH	CW	-	55	-	mA
Darbinė įtampa	VF	CW	-	2.1	2.5	V
Darbinė srovė	JEI	CW	-	-	105	mA
Parametras	Simbolis	Bandymo būklė	Min	Tip	Maks	Vienetas
Centrinis bangos ilgis	λC	POP = PF	652	660	670	nm
Optinė išėjimo galia	PF	IF = 70 mA	10	-	-	mW
Slenkstinė srovė	ITH	CW	-	40	90	mA
Darbinė įtampa	VF	CW	-	2.4	3.0	V
Darbinė srovė	JEI	CW	-	70	120	mA
Pluošto tipas	-	-	630 AG
Parametras	Simbolis	Bandymo būklė	Min	Tip	Maks	Vienetas
Centrinis bangos ilgis	λC	POP = PF	780	790	800	nm
Optinė išėjimo galia	PF	IF = 70 mA	10	-	--	mW
Slenkstinė srovė	ITH	CW	-	30	45	mA
Darbinė įtampa	VF	CW	-	1.9	2.2	V
Darbinė srovė	JEI	CW	-	70	120	mA
Šlaito efektyvumas	SE	CW	1	1.1	1.2	W/A
Stebėti PD	IM	-	-	0.2	0.2	mA
Pluošto tipas	-	-	780 AG
Parametras	Simbolis	Bandymo būklė	Min	Tip	Maks	Vienetas
Centrinis bangos ilgis	λC	POP = PF	840	850	860	nm
Optinė išėjimo galia	PF	JEI = 60 mA	10	-	-	mW
Slenkstinė srovė	ITH	CW	-	16	20	mA
Darbinė įtampa	VF	CW	-	2.1	2.3	V
Darbinė srovė	JEI	CW	-	45	60	mA
Šlaito efektyvumas	SE	CW	-	0.95	-	W/A
Stebėti PD	IM	-	0.05	0.13	0.5	mA
Pluošto tipas	-	-	780 AG
Parametras	Simbolis	Bandymo būklė	Min	Tip	Maks	Vienetas
Centrinis bangos ilgis	λC	POP = PF	965	980	990	nm
Optinė išėjimo galia	PF	JEI = 60 mA	5	-	-	mW
Slenkstinė srovė	ITH	CW	-	12	20	mA
Darbinė įtampa	VF	CW	-	1.55	2.0	V
Darbinė srovė	JEI	CW	-	30	50	mA
Šlaito efektyvumas	SE	CW	0.64	0.8	-	W/A
Stebėti PD	IM	-	0.08	0.3	0.5	mA
Pluošto tipas	-	-	Sveiki, 1060

Produkto ypatybės - FP koaksialinis lazerinis diodas

● Vieno režimo Fabry-Perot(FP) lazerinis diodas;

● Bangos ilgio parinktys: 450–980nm;

● Koaksialinio pluošto išėjimas, CW veikimas;

● Didelis patikimumas, ilgas tarnavimo laikas;

● Telcordia GR-468 patikimumo bandymo standartas.

Produkto taikymas-FP bendraašis pigtailinis lazerinis diodas

● Indikacija;

● Šviesus rašiklis;

● Spausdintuvai;

● Laboratorinis ir biomedicininis lazeris;

● Optinis jutimas.

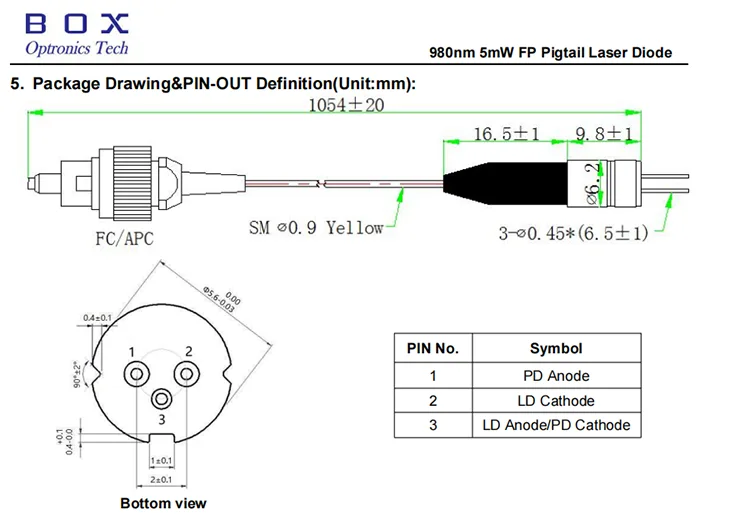

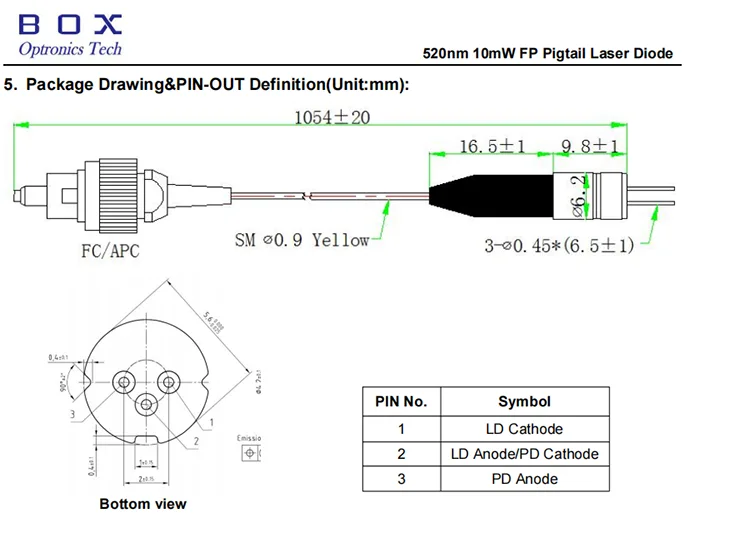

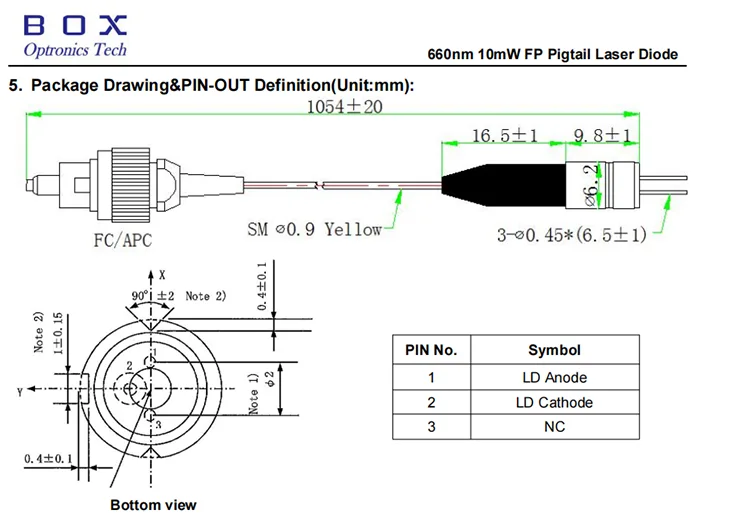

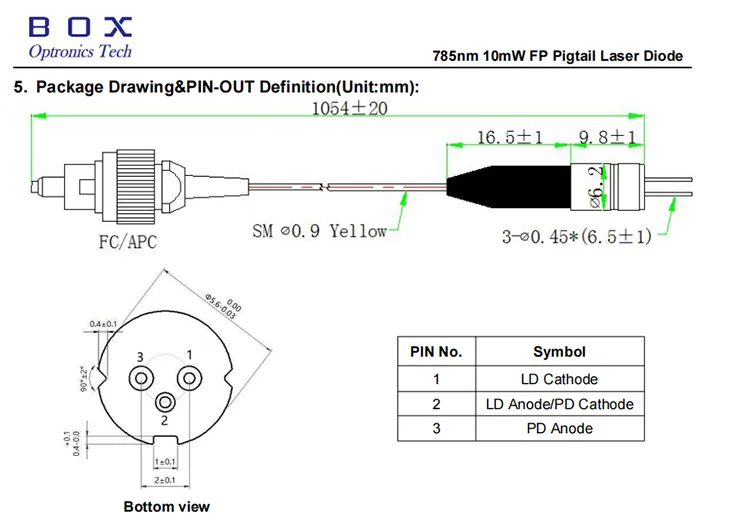

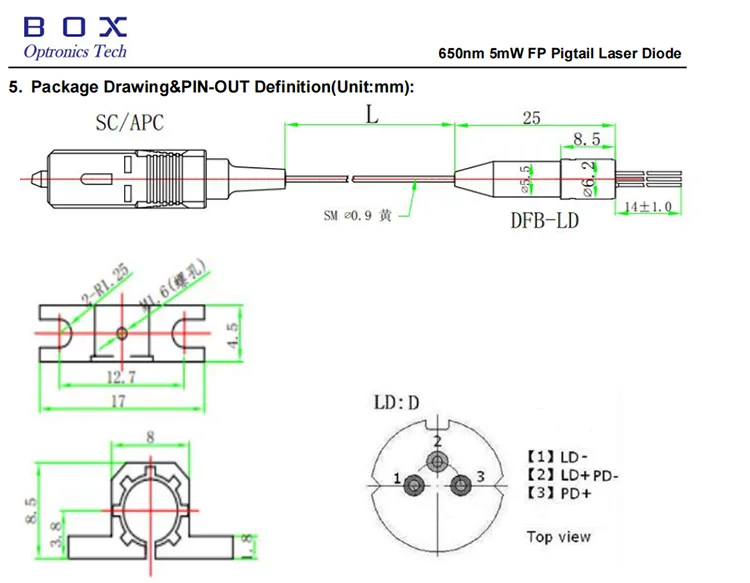

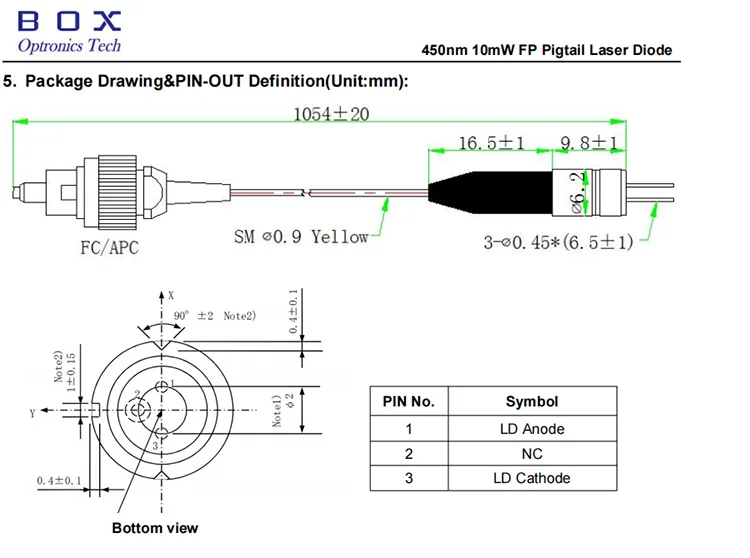

Paketo brėžinys ir PIN išvesties apibrėžimas (vienetas: mm) - FP koaksialinis lazerinis diodas

Užsakymo informacija - FP Coaxial Pigtail lazerinis diodas

BLD	-X	XX	XX	X	-XX
LD	Chiptype	Bangos ilgis	Išvesties galia	PIN-OUT	Jungtis
Lazerinis diodas	F: FP	450: 450 nm 520: 520 nm	10: 10mW Kita	F: Tipas F	FA: FC / APC
		650: 650 nm	02: 2mW 05: 5mW Kita	D: D tipas	FA: FC/APC SA: SC/APC Kita
		660: 660 nm 785: 785 nm 850: 850 nm	10: 10mW Kita	D: D tipas	FA: FC/APC
		980: 980 nm	5: 5mW Kita	D: D tipas	FA: FC/APC

pvz.: BLD-F78510D-FA

(Užsakymo informacija: FP Coaxial Pigtail lazerinis diodas, 785nm 10mW, D tipo kontaktas, su FC/APC jungtimi).

Datasheet-FP bendraašis pigtailinis lazerinis diodas

Kainos pasiūlymo ir mokėjimo sąlygos-FP Coaxial Pigtail lazerinis diodas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto apmokėkite prekių siuntimo išlaidas.

(3) Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas-FP bendraašis pigtailinis lazerinis diodas

Gamyba: apie 10 darbo dienų. (Jei yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika: 3-5 darbo dienos.

Kokybės užtikrinimas ir aptarnavimas po pardavimo – FP koaksialinis lazerinis diodas

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau „Box Optronics“ pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais per garantinį laikotarpį:

(1) Žala, padaryta dėl natūralių veiksnių (pvz., žaibo, dulkių) arba aplinkos poveikio.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, keitimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
