DWDM 14PIN „Butterfly“ analoginis lazeris, skirtas CATV

Turinys

1. DWDM pristatymas 14PIN „Butterfly“ analoginis lazeris, skirtas CATV

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Produkto informacija

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

Sukurtas DWDM 14PIN „Butterfly“ analoginis lazeris, skirtas CATV su pažangiu analoginiu lustu, optiniu izoliatoriumi ir 10 mW išėjimo galia. Supakuota su įmontuotu termoelektriniu aušintuvu (TEC) ir monitoriaus fotodiodu, jis tiekia puikus tiesiškumas, mažas iškraipymas ir puikus bangos ilgio stabilumas DWDM tinklelis. Jei kaiščius reikia lituoti, litavimo temperatūra turi būti nustatyta ne aukštesnė kaip 260°C, o litavimo laikas neturi viršyti 10 sekundžių.

Produktas Specifikacijos

Produkto savybės

● Pluošto tipas gali būti SMF-28e arba PMF-1550;

● Išėjimo galia 10mW arba pagal užsakymą;

● 14 kontaktų BTF paketas su TEC ir Monitor PD.

Produkto programos

● Šviesolaidinis ryšys;

● DWDM sistemos;

● CATV perdavimas;

● Laboratorinių tyrimų įranga.

Produkto informacija

● ITU tinklelio kanalų numeravimas

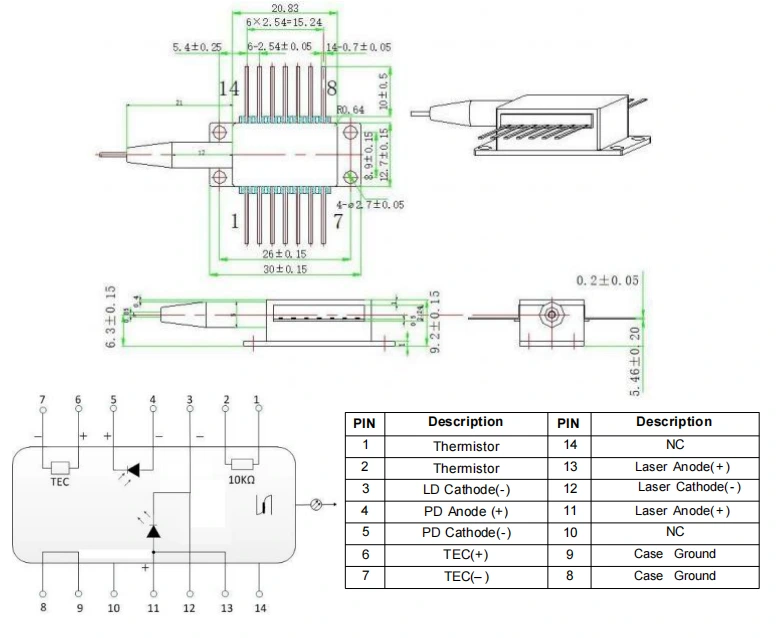

● 1 tipo paketo brėžinys ir PIN išvesties apibrėžimas (vienetas: mm): DWDM 14 PIN Butterfly analoginis lazeris, skirtas CATV

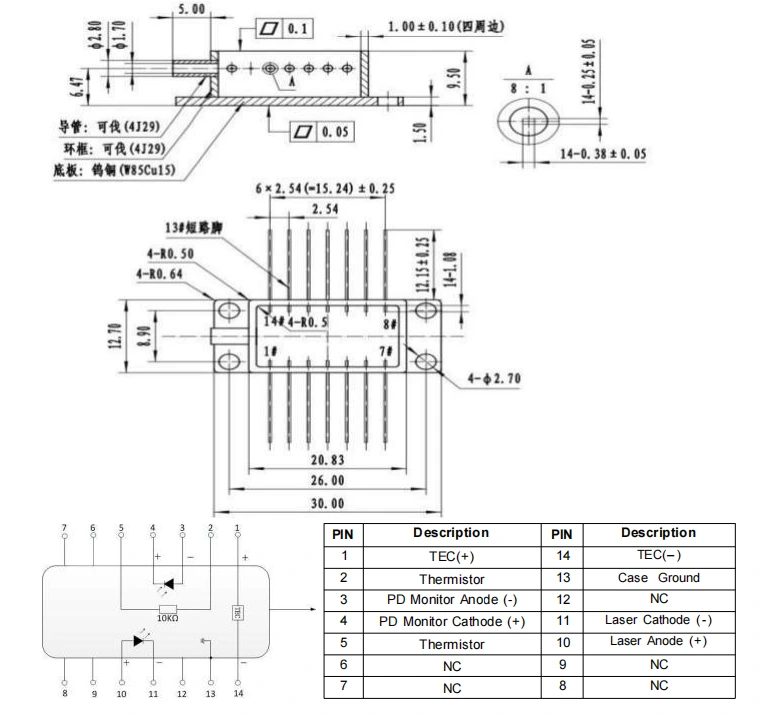

● 2 tipo paketo brėžinys ir PIN išvesties apibrėžimas (vienetas: mm) - DWDM 14 PIN Butterfly analoginis lazeris, skirtas CATV

Užsakymas informacija

pvz.: BFLD-CH56-10SM-FA

(Užsakymo informacija: DWDM 14PIN Butterfly Analog Laser for CATV, CH56: 1532,68 nm, 10 mW išėjimo galia, SM skaidulos, FC/APC jungtis, 1 tipo kontaktas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos

● ESD apsauga: šis įrenginys yra jautrus elektrostatiniam krūviui. Todėl privalomos griežtos antistatinės apsaugos priemonės turi būti laikomasi pakavimo, transportavimo ir naudojimo metu. Be to, Reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo viršįtampių, nes to nepadarius gali būti negrįžtamai sugadintas prietaisas (pvz., pasirūpinkite tinkama įranga). įžeminti ir dėvėti antistatinį riešo dirželį).

● Kaiščių litavimo reikalavimai: jei kaiščiai reikia lituoti, litavimo temperatūra neturi viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingą dėmesį atkreipkite į seka: litavimo proceso metu įrenginys turi būti be maitinimo būklės, o lituoklis turi būti tinkamai įžemintas.

● Įjunkite srovę: įjungimo metu procese, niekada nenaudokite didelės srovės tiesiogiai, nes tai gali sugadinti lustą. Vietoj to, įjunkite įrenginį esant srovės lygiui, artimam lusto slenksčiui, ir tada palaipsniui didinkite srovę mažais žingsneliais iki pageidaujamos pasiektas lygis.

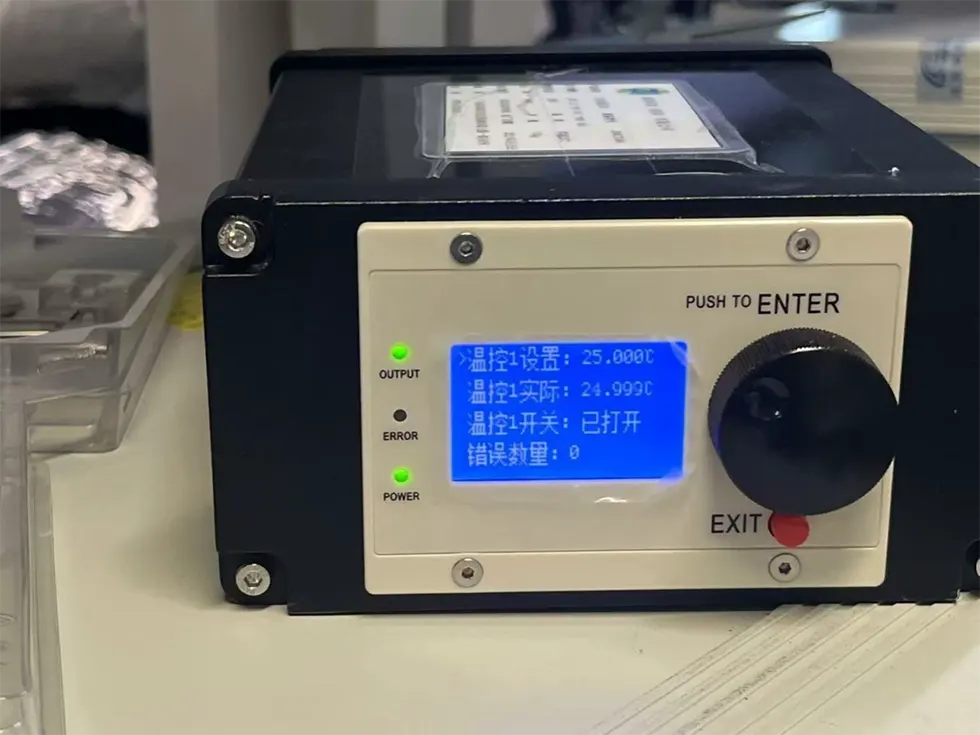

● TEC aušintuvas: prieš įjungdami visus komponentus, pirmiausia suaktyvinkite aušintuvą, o tada atlikite laipsniškus įjungimo veiksmus išvengti lustų perkaitimo ir perkrovos.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
