1064nm 30mW DFB drugelio lazerinis diodas

Turinys

1. 1064 nm įvedimas 30mW DFB drugelio lazerinis diodas

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Produkto informacija

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

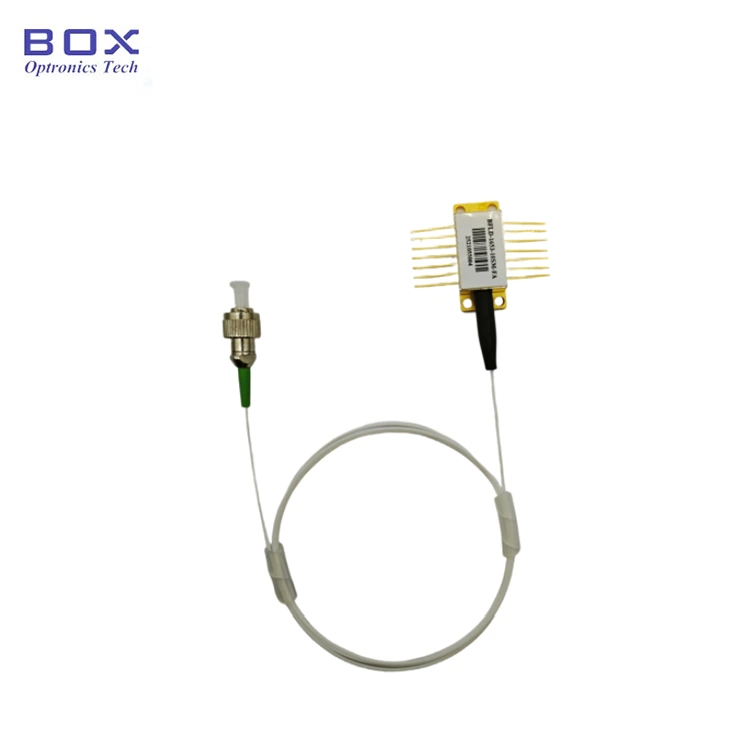

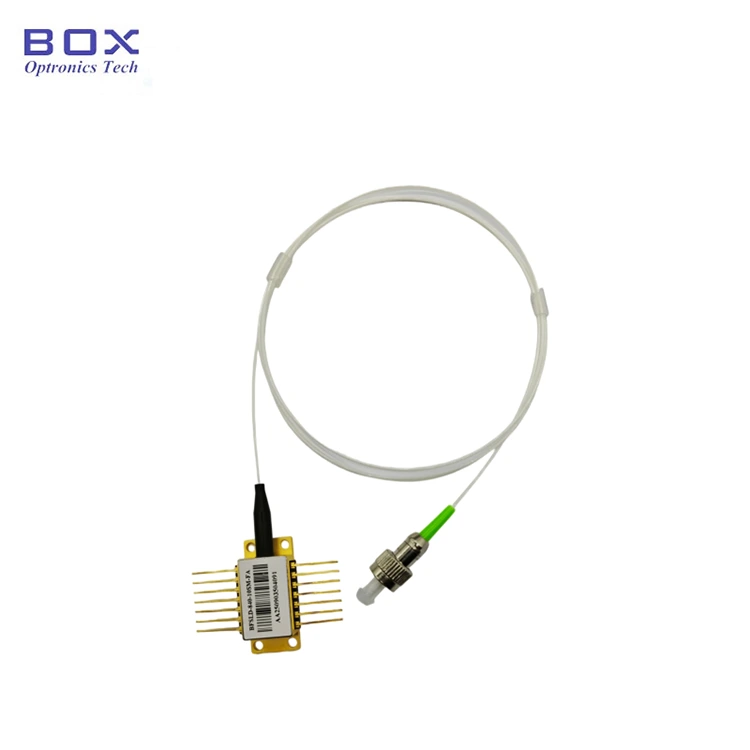

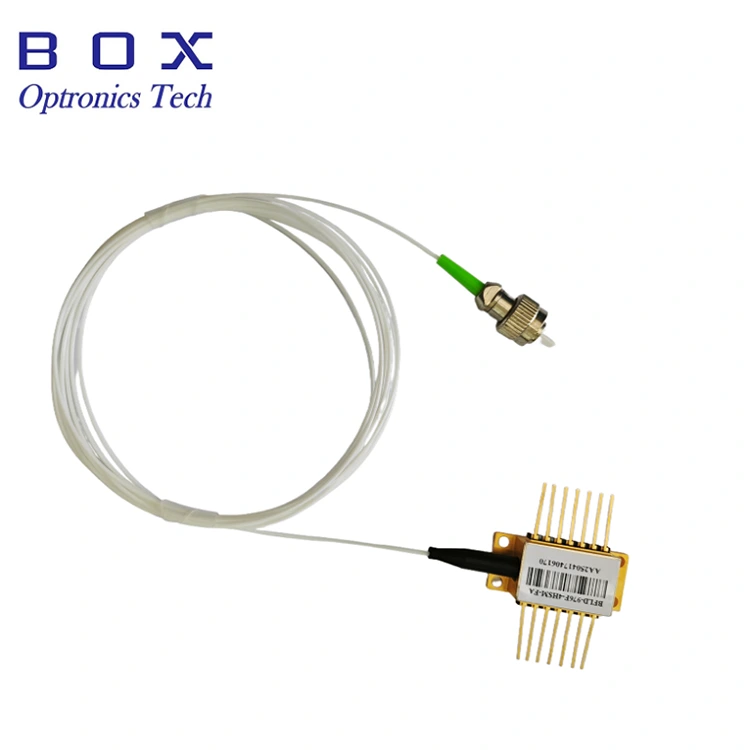

Tai 1064 nm DFB lazerinis diodas su 14 kontaktų standartinis drugelio paketas, centrinis bangos ilgis 1064nm, bangos ilgio tolerancija +/-1nm, o tipinė išėjimo galia 30mW. Integruotas TEC, termistorius, izoliatorius ir monitorius PD, pasižymintis puikiu bangos ilgio stabilumu, užtikrinančiu ilgalaikį stabilų veikimą. Jis daugiausia naudojamas optinio pluošto ryšiui ir jutimui. Viela griežtai pagal kaiščio apibrėžimą, kontroliuojant TEC ir pernelyg didelį pluošto lenkimą užtikrinti našumą ir tarnavimo laiką.

Produktas Specifikacijos

Produkto savybės

● Daugialypis Šulinių (MQW) paskirstyto grįžtamojo ryšio (DFB) lazeriai;

● Įjungiamas išėjimo maitinimas iki 30mW;

● SM arba PM pluoštas;

● 14 kontaktų BTF paketas su termistoriumi, TEC, izoliatorius ir monitorius PD.

Produkto programos

● Optinis pluoštas komunikacijos;

● Optinis prietaisas;

● optinio pluošto jutiklis;

● Šviesos šaltinis.

Produktas Detalės

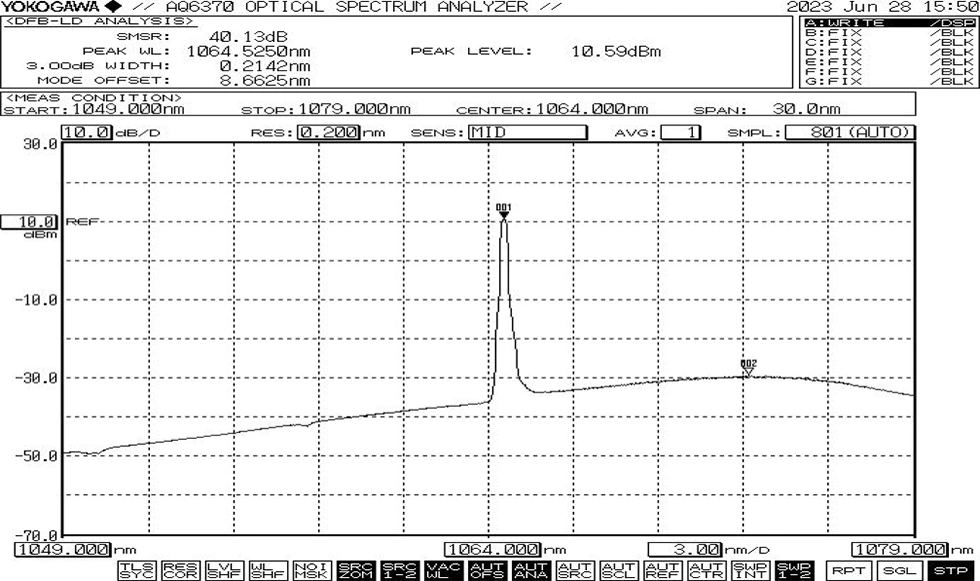

● Tipinis spektras: 1064 nm, +/-1 WL paklaida

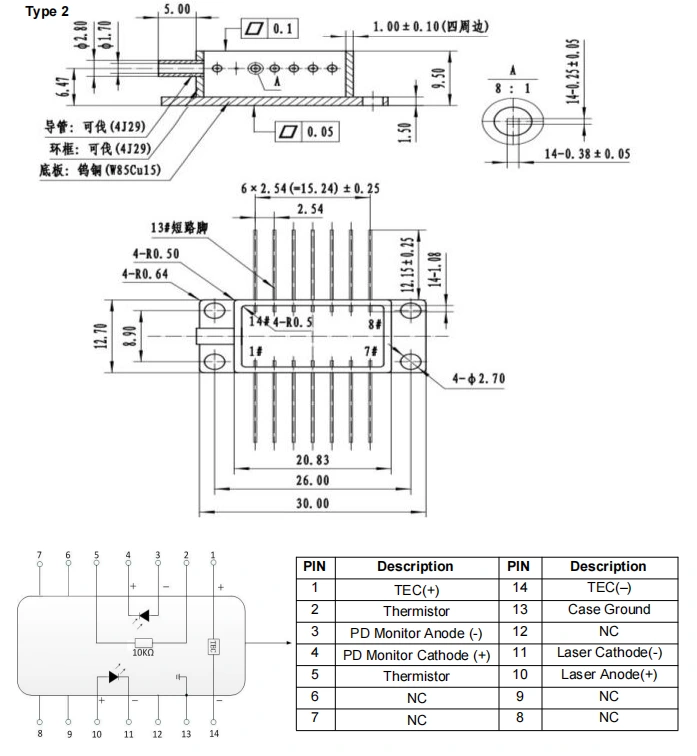

● Pakuotės brėžinys ir PIN išvesties apibrėžimas (vienetas: mm) - 1064 nm 30 mW DFB Butterfly lazerinis diodas

● Standartiniai priedai

*Atskiras įrenginys; nėra įmontuotos tvarkyklės (neprivaloma išorinė tvarkyklė).

Užsakymas informacija

pvz.: BFLD-1064-30SM-FA

(Užsakymo informacija: 1064nm 30mW DFB Butterfly lazerinis diodas, su SM pluoštu, FC/APC jungtis, siurblio kaištis).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacija Pastabos

● Prieš įjungdami visus komponentus, pirmiausia įjunkite aušintuvą ir tada tęskite laipsniškus įjungimo veiksmus, kad išvengtumėte lusto perkaitimo ir perkrova.

● Veikdamas šis įrenginys skleidžia didelio intensyvumo lazerio spindulį; daryti nežiūrėkite tiesiai į pluošto galinį paviršių, nes tai gali sužaloti akis.

● Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite jo arba patraukite už movos, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis, įsitikinkite, kad ir įrenginys, ir šviesolaidinė jungtis montuojant arba išmontuojant pakeliami vienu metu.

● Jei kaiščius reikia lituoti, litavimo temperatūra neturi būti viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingas reikia atkreipti dėmesį į šiuos dalykus: litavimo proceso metu prietaisas turi būti be maitinimo, o lituoklis turi būti tinkamai įžemintas.

● Įjungimo metu niekada nejunkite didelės srovės tiesiogiai, pvz tai gali sugadinti lustą. Vietoj to, įjunkite įrenginį esamu lygiu arti lusto slenksčio, tada palaipsniui didinkite srovę mažomis žingsniais, kol pasiekiamas norimas lygis.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
