1530 nm 40 mW DFB pluoštu sujungtas lazeris

Produkto apžvalga – 1530 nm 40 mW DFB pluoštu sujungtas lazeris

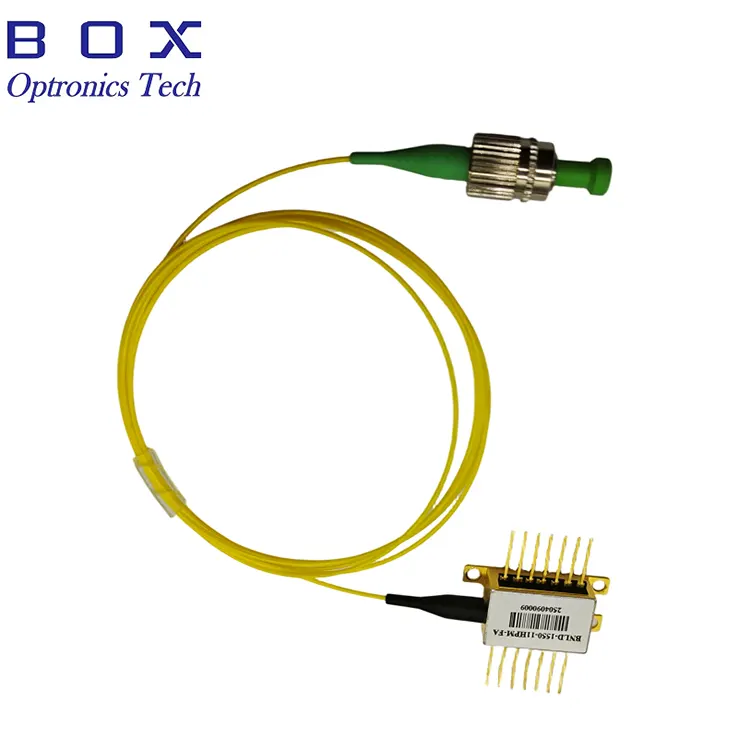

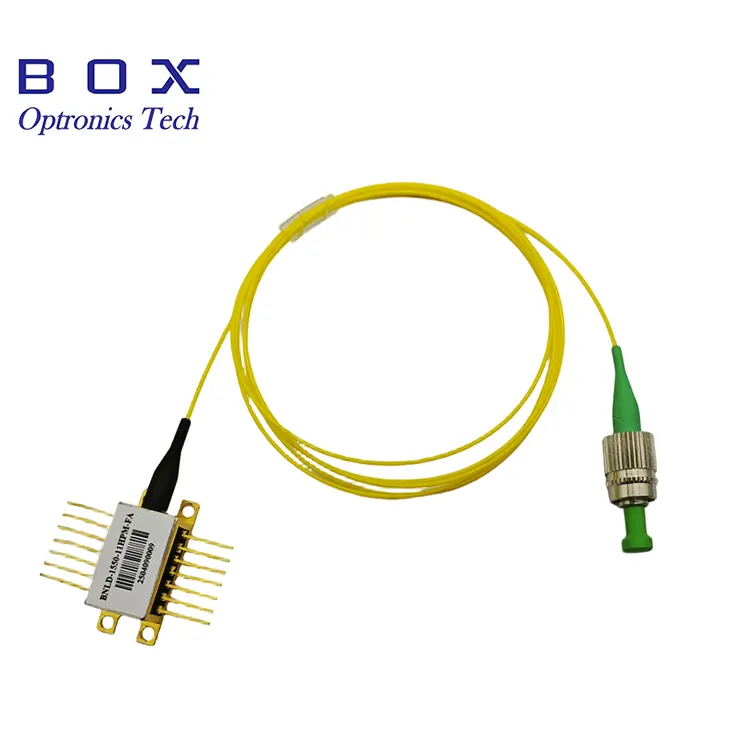

1530 nm 40 mW DFB šviesolaidinis lazeris (modelis BFLD-1530-40SM-FA) yra didelio našumo paskirstytojo grįžtamojo ryšio lazerinis diodas, skirtas programoms, kurioms reikalinga stabili, didelės galios vienmodė optinė išvestis. Šis įrenginys, tiekiantis mažiausiai 40 mW optinės išvesties galią per vienmodį skaidulą su FC/APC jungtimi, turi įmontuotą optinį skyriklį, kuris apsaugo nuo atgalinio atspindžio ir užtikrina stabilų veikimą.

Įtaisytas 14 kontaktų drugelio pakete su integruotu termoelektriniu aušintuvu (TEC) ir termistoriumi tiksliam bangos ilgiui ir galios stabilizavimui, lazeris siūlo puikų šoninio režimo slopinimo koeficientą (≥35 dB) ir patikimą veikimą visame darbinės temperatūros diapazone. Su OC-48 suderinamas kištukas supaprastina integravimą į esamus sistemos dizainus.

Šis lazeris puikiai tinka optinių bandymų sistemoms, didelės galios optinėms sistemoms, šviesolaidinio jutimo programoms ir prietaisams, kuriems reikalingi stabilūs, didelės galios 1530 nm lazerio šaltiniai.

Pagrindinės savybės - 1530 nm 40 mW DFB pluoštu sujungtas lazeris

· Didelė optinė išvesties galia: mažiausiai 40 mW, tipinė 50 mW (SM skaidulų išvestis)

· Centrinis bangos ilgis: 1530 nm (diapazonas: 1527–1533 nm)

· Didelis šoninio režimo slopinimo koeficientas (SMSR): ≥35 dB

· Įtaisytas optinis izoliatorius, apsaugantis nuo atgalinio atspindžio

· Vieno režimo pluoštas su FC / APC jungtimi

· 14 kontaktų drugelio paketas su integruotu TEC ir termistoriumi

· OC-48 kontaktas suderinamas, kad būtų lengva integruoti sistemą

· Integruotas monitoriaus fotodiodas galiai stebėti

· Tikslus bangos ilgis ir galios stabilizavimas naudojant TEC valdymą

· Žema slenkstinė srovė: įprasta 20 mA

· Hermetiškas drugelio paketas, užtikrinantis ilgalaikį patikimumą

Tipiškas pritaikymas – 1530 nm 40 mW DFB pluoštu sujungtas lazeris

· Optinės testavimo ir matavimo sistemos

· Skaidulinio optinio jutimo ir paskirstytojo jutimo programos

· Optinių stiprintuvų sėkliniai lazeriai ir signalo šaltiniai

· Bangos ilgio padalijimo tankinimo (WDM) sistemos

· Optinio ryšio bandymo įranga

· Laboratorijos ir tyrimų instrumentai

· Fotoninių komponentų apibūdinimas ir bandymas

· Optinė spektro analizė ir matavimas

· Pramoninės lazerinės sistemos ir OĮG integravimas

Gaminio specifikacijos - 1530 nm 40 mW DFB pluoštu sujungtas lazeris

Absoliučiai didžiausi įvertinimai

Elektrooptinės charakteristikos (T = 25°C, IF = IOP)

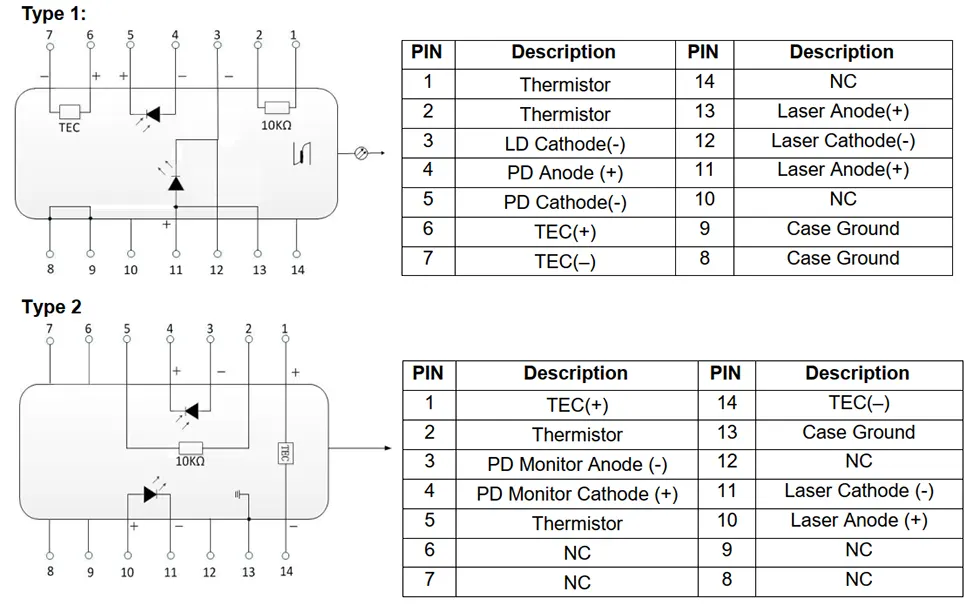

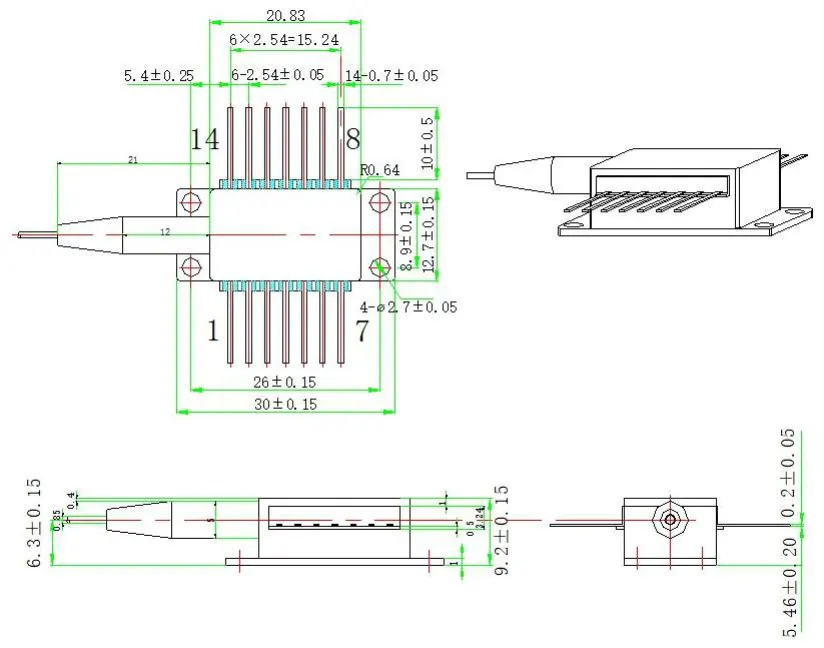

Paketo ir kaiščio raiška – 1530 nm 40 mW DFB pluoštu sujungtas lazeris

Užsakymo informacija-1530nm 40mW DFB Fiber Coupled Lazeris

Galimi modeliai

Pastaba: Paprašius galima pasirinkti pasirinktinius bangos ilgius C juostoje, alternatyvius galios lygius, skirtingus pluošto ilgius ir jungties parinktis. Susisiekite su mūsų pardavimų komanda dėl tinkintos konfigūracijos kainų ir pristatymo laiko.

Kodėl verta rinktis „Box Optronics DFB Lasers“?

· Patikrinta DFB lazerinių lustų technologija, atitinkanti bangos ilgio ir galios specifikacijas

· 100 % funkcinis patikrinimas ir patikrinimas prieš išsiunčiant

· Konkurencinga kainodara su tiesioginiu tiekimu iš gamyklos

· Lankstūs užsakymų kiekiai – tiek MTEP prototipų, tiek gamybos apimties palaikymas

· Tinkinimo parinktys, skirtos bangos ilgiui, galiai, skaidulų ilgiui, jungtims ir kontaktų konfigūracijai

· Ilgalaikis tiekimo stabilumas gamybos programoms ir sistemų integravimui

· Hermetiška drugelio pakuotė su integruotu TEC patikimam veikimui

· Tarptautinis pristatymas per DHL / UPS / „FedEx“ su visišku stebėjimu

Dažnai užduodami klausimai (DUK)

K: Kuo skiriasi DFB ir FP lazeriai?

A: DFB (paskirstytasis grįžtamasis ryšys) lazeriuose yra įmontuota grotelių struktūra, leidžianti veikti vienu išilginiu režimu (SLM) su siauru linijos pločiu ir dideliu šoninio režimo slopinimo koeficientu (SMSR ≥35 dB šiam įrenginiui). FP (Fabry-Perot) lazeriai paprastai veikia keliais išilginiais režimais ir turi platesnę spektrinę išvestį.

DFB lazeriai pirmenybę teikia programoms, kurioms reikalingas tikslus bangos ilgio valdymas ir didelis stabilumas, pvz., WDM sistemos, skaidulų jutimas ir tikslūs prietaisai, o FP lazeriai paprastai naudojami ekonomiškoms programoms, kur griežta bangos ilgio kontrolė yra ne tokia svarbi.

K: Kodėl įmontuotas izoliatorius yra svarbus?

A: Šviesolaidžių jungčių, optinių komponentų ar skaidulų galų atspindžiai gali vėl susijungti su lazeriniu diodu, sukeldami išėjimo galios svyravimus, bangos ilgio nestabilumą ir padidėjusį triukšmą. Integruotas optinis izoliatorius sumažina optinį grįžtamąjį ryšį, padeda išlaikyti stabilią išėjimo galią, bangos ilgio stabilumą ir mažą triukšmo efektyvumą.

K: Koks yra TEC ir termistoriaus vaidmuo?

A: Termoelektrinis aušintuvas (TEC) ir termistorius veikia kartu, kad palaikytų lazerio lusto temperatūrą tiksliai valdydami pakuotės temperatūrą. Kadangi lazerio bangos ilgis ir išėjimo galia priklauso nuo temperatūros, tikslus temperatūros valdymas užtikrina stabilų veikimą įvairiomis aplinkos sąlygomis. 10kΩ termistorius (B vertė 3950K) perduoda temperatūros grįžtamąjį ryšį TEC valdikliui, kuris reguliuoja TEC srovę, kad išlaikytų nustatytą temperatūrą. Tai būtina programoms, kurioms reikalingas pastovus bangos ilgis ir galia.

Kl.: Ką reiškia suderinama su OC-48 pinout?

A: Su OC-48 suderinamas kontaktinis lizdas reiškia drugelio paketo kaiščių priskyrimą, paprastai naudojamą OC-48 (2,5 Gbps SONET/SDH) optinio ryšio programose. Šis suderinamumas supaprastina integravimą į sistemas, naudojančias panašias elektrines ir mechanines sąsajas. Galimi du kontaktų variantai (1 tipo ir 2 tipo), kad būtų galima pritaikyti skirtingus sistemos dizainus.

Kl .: koks yra minimalus užsakymo kiekis (MOQ)?

A: MOQ yra 1 vnt. Mes palaikome lanksčius užsakymų kiekius. Standartiniai modeliai gali būti tiekiami nedideliais kiekiais moksliniams tyrimams ir plėtrai bei prototipų kūrimui, taip pat didesni kiekiai gamybai. Susisiekite su mūsų pardavimo komanda, kad sužinotumėte konkrečią reikiamo kiekio kainą.

K: Ar galiu gauti pasirinktinį bangos ilgį arba galios lygį?

A: Taip, mes siūlome tinkinimo parinktis, įskaitant su CWDM suderinamus bangos ilgius ir kitus pritaikytus bangos ilgius, alternatyvius išėjimo galios lygius, pasirinktinius pluošto ilgius, skirtingus jungčių tipus (FC/APC, FC/UPC, LC ir kt.) ir pritaikytas kaiščių konfigūracijas. Susisiekite su mumis ir nurodykite konkrečius reikalavimus, o mūsų inžinierių komanda peržiūrės galimybes ir pateiks pasiūlymą.

Kl .: Kokios pavaros srovės reikia norint pasiekti 40 mW galią?

A: Tipinė darbinė srovė esant 25 °C yra 200 mA, o maksimali 300 mA. Slenkstinė srovė paprastai yra 20 mA (mažiausia 14 mA, maksimali 50 mA). Faktinė darbinė srovė gali skirtis priklausomai nuo atskirų įrenginių ir temperatūros. Norint užtikrinti stabilų veikimą, rekomenduojame naudoti lazerinio diodo tvarkyklę su atitinkamu srovės ribojimu ir APC (automatinio maitinimo valdymo) funkcija.

K: Ar drugelio pakuotė hermetiškai uždaryta?

A: Taip, 14 kontaktų drugelio pakuotė yra hermetiškai uždaryta, apsauganti lazerio lustą, izoliatorių ir vidinius komponentus nuo drėgmės, dulkių ir aplinkos teršalų. Tai užtikrina patikimą ilgalaikį veikimą ir yra svarbu norint išlaikyti pastovų veikimą per visą gaminio naudojimo laiką.

Duomenų lapas ir bandymo lapas – 1530 nm 40 mW DFB pluoštu sujungtas lazeris

duomenų lapas

testo lapas
