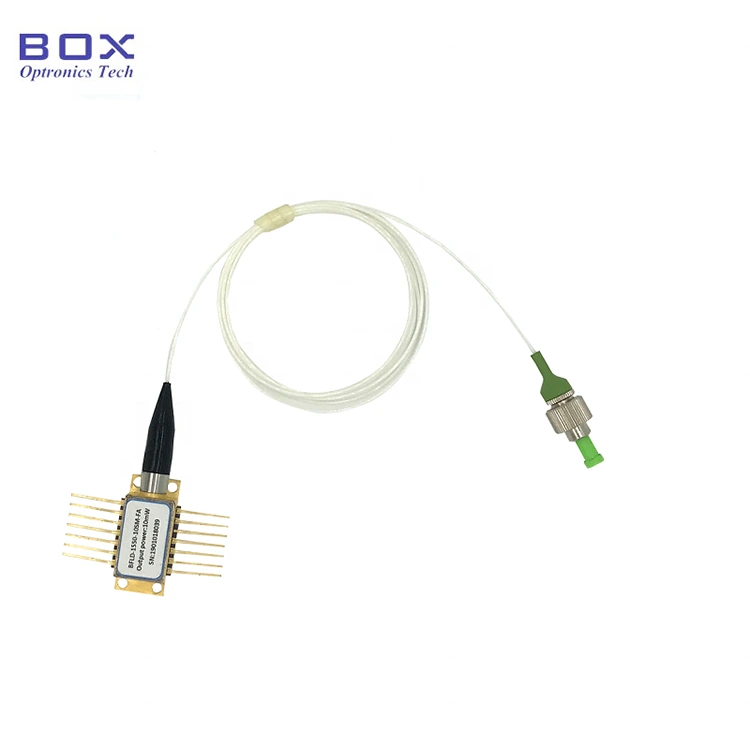

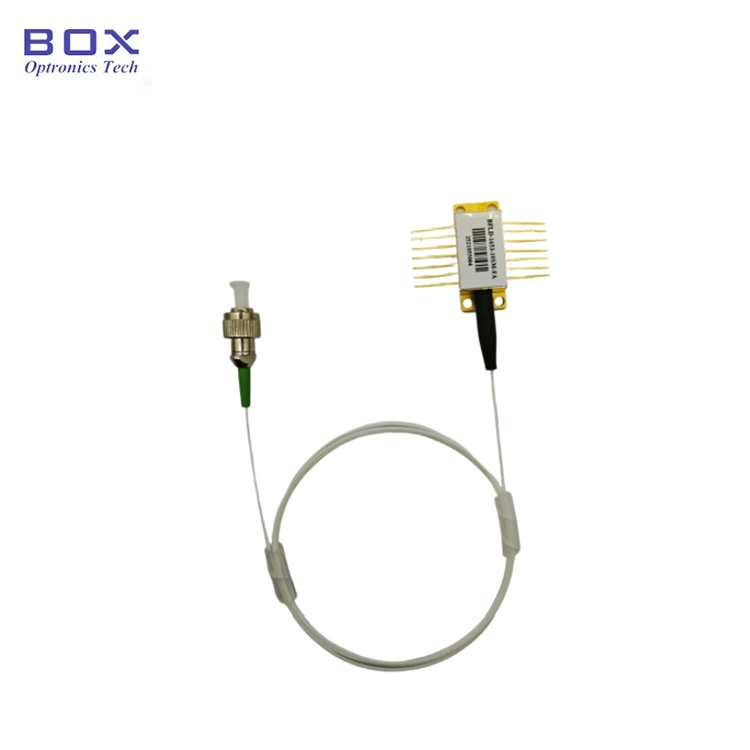

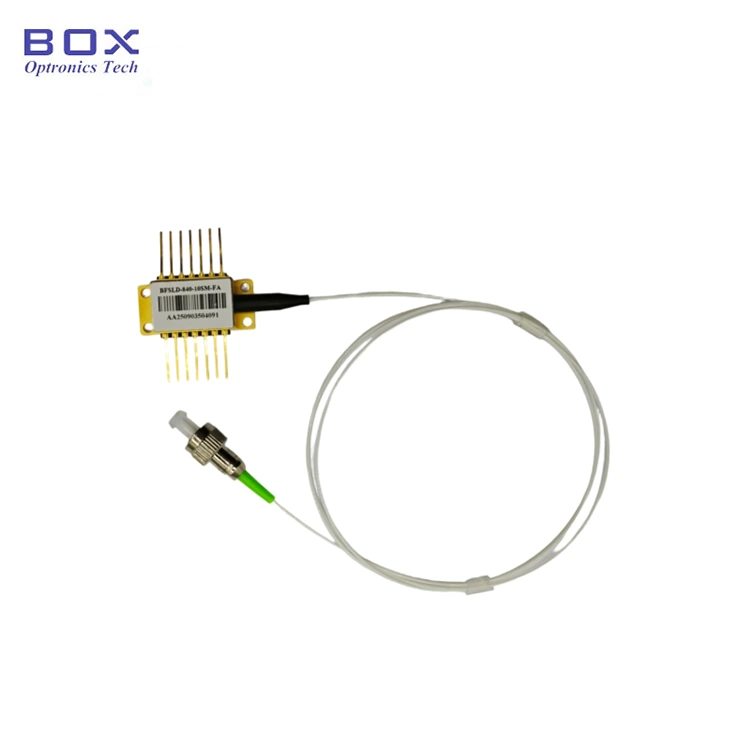

10mW C+L juostos DWDM DFB lazerinis diodas

Profesionalus optoelektroninių komponentų gamintojas „Box Optronics“ tiekia 10 mW C+L juostos DWDM DFB lazerinį diodą – didelio tikslumo paskirstytą grįžtamojo ryšio lazerį, turintį ±0,2 nm bangos ilgio tikslumą, skirtą DWDM sistemoms, šviesolaidžio jutimui ir tiksliam lazerio šaltinio programoms. Šis lazeris, turintis pasirenkamą itin platų bangos ilgių diapazoną nuo 1527,22 nm (C63) iki 1610,92 nm (L61) tiek C, tiek L juostoje, suteikia 10 mW CW optinės išvesties galią. Įrengtas pramonės standartiniame 14 kontaktų drugelio pakete su integruotu termoelektriniu aušintuvu (TEC), termistoriumi, monitoriaus fotodiodu ir įmontuotu optiniu izoliatoriumi.

Siųsti užklausą

Prekės aprašymas

Produkto apžvalga – 10mW C+L juostos DWDM DFB lazerinis diodas

„Box Optronics“ 10 mW C+L juostos DWDM DFB lazerinis diodas yra precizinis bangos ilgio lazerio šaltinis su pasirenkamu 1527,22–1610,92 nm C+L juostos bangos ilgiu su ±0,2 nm bangos ilgio tikslumu ir 10 mW optine išvesties galia. Integruotas TEC, termistorius, monitoriaus fotodiodas ir optinis izoliatorius standartiniame 14 kontaktų drugelio pakete, užtikrinantis stabilų bangos ilgio valdymą, žemo triukšmo veikimą ir lengvą OĮG sistemos integravimą. Sukurta DWDM ryšio sistemoms, skaidulų jutimui ir tiksliam optiniam prietaisui.

Pagrindinės savybės - 10mW C+L juostos DWDM DFB lazerinis diodas

· C+L juostos bangų ilgiai pasirenkami: nuo 1527,22 nm (C63) iki 1610,92 nm (L61)

· Didelis šoninio režimo slopinimo koeficientas: mažiausiai 40 dB, tipinis 50 dB (CW)

· Mažo santykinio intensyvumo triukšmas (RIN): ≤ -145 dB/Hz (20–1000 MHz)

· Įtaisytas optinis izoliatorius: ≥30dB izoliacija

· Integruotas termoelektrinis aušintuvas (TEC) ir 10 kΩ termistorius bangos ilgiui stabilizuoti

· Skaidulų parinktys: SMF-28e vienmodis arba PM1550 poliarizaciją palaikantis pluoštas

· Standartinė FC / APC skaidulų jungtis arba pritaikyta

· Integruotas monitoriaus fotodiodas išėjimo galiai stebėti

· Telcordia GR-468, atitinkantis RoHS reikalavimus

Tipiškas pritaikymas – 10 mW C+L juostos DWDM DFB lazerinis diodas

· Tankaus bangos ilgio padalijimo tankinimo (DWDM) perdavimo sistemos C ir L juostose

· DWDM siųstuvo moduliai ir atsakiklio kortelės, skirtos telekomunikacijų tinklams

· Skaidulinės optikos jutimo sistemos temperatūrai, deformacijai ir vibracijai matuoti

· Optinė spektro analizė ir bangos ilgio atskaitos šaltiniai

· Optinių komponentų testavimo ir charakterizavimo įranga

· Moksliniai tyrimai ir plėtra fotonikos ir optinio ryšio laboratorijose

· OĮG integravimas į telekomunikacijų perdavimo įrangą ir bandymo prietaisus

Gaminio specifikacijos - 10mW C+L juostos DWDM DFB lazerinis diodas

Absoliučiai didžiausi įvertinimai

Parametras	Simbolis	Būklė	Min.	Tip.	Maks.	Vienetas
Laikymo temperatūra	Ts	-	-40	-	85	°C
Darbinio korpuso temperatūra	Į viršų	-	-20	-	70	°C
Pirmyn srovė	JEI	CW	-	-	200	mA
Lazerinė atvirkštinė įtampa	VLR	-	-	-	2	V
PD tiesioginė srovė	IFPD	-	-	-	5	mA
PD atvirkštinė įtampa	VRPD	-	-	-	10	V
TEC srovė	ITEC	-	-	-1.5	+1,5	A
TEC įtampa	VTEC	-	-	-3.5	+3.5	V

Optinės charakteristikos (T = 25°C lazerio temperatūra)

Parametras	Simbolis	Bandymo būklė	Min.	Tip.	Maks.	Vienetas
Centrinis bangos ilgis	λc	TL=15~35°C, CW	Rodoma pasirinktuose kanaluose			nm
Didžiausia optinė išėjimo galia	PO	-	10	-	-	mW
Spektrinės linijos plotis	LW	FWHM	-	3	5	MHz
Šoninio režimo slopinimo koeficientas	SMSR	CW	40	50	-	dB
Optinė izoliacija	-	-	30	-	-	dB
Santykinio intensyvumo triukšmas	RIN	20–1000 MHz	-	-	-145	dB/Hz
Bangos ilgio poslinkis (EOL)	Δλ	25 metų gyvavimo laikas	-	-	±0,1	nm
Bangos ilgio temperatūros koeficientas	Δλ/ΔT	TEC nuo 15°C iki 35°C	-	0.09	-	nm/°C
Bangos ilgio srovės koeficientas	Δλ/ΔI	-	-	0.01	-	nm/mA

Elektrinės charakteristikos (T = 25°C lazerio temperatūra)

Parametras	Simbolis	Bandymo būklė	Min.	Tip.	Maks.	Vienetas
Slenkstinė srovė	Ith	-	-	10	35	mA
Šlaito efektyvumas	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Veikimo srovė	Iop	PO=10mW, CW	-	100	150	mA
TEC nustatyta temperatūra	Ts	-	15	-	35	°C
Lazerio priekinė įtampa	VF	PO=10mW, CW	-	1.2	3.0	V
Stebėkite PD srovę	IMPD	PO=10mW, CW	10	-	2500	μA
Stebėkite tamsiąją srovę	ID	IF=0mA, VRPD=5V	-	-	0.1	μA
Termistoriaus srovė	ITC	-	10	-	100	μA
Termistoriaus varža	RTH	TL=25°C	9.5	10	10.5	kΩ
Termistorius konstanta	B	-	3800	-	4100	K
TEC srovė	ITEC	TL=25°C, TC=70°C	-1.5	-	+1,5	A
TEC įtampa	VTEC	TL=25°C, TC=70°C	-3.5	-	+3.5	V
TEC talpa	ΔT	Tc=70°C	-	-	50	°C

Pasirinkti kanalai: dalies numeris ir lazerio centro bangos ilgio sąrašas, kaip nurodyta toliau

Kanalas	Dalies numeris	Min. Bangos ilgis (nm)	Tip. Bangos ilgis (nm)	Maks. Bangos ilgis (nm)	Vienetas
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
94 klausimas	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
93 klausimas	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
92 klausimas	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
91 klausimas	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
79 klausimas	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
78 klausimas	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
77 klausimas	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
76 klausimas	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
75 klausimas	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
74 klausimas	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
73 klausimas	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
72 klausimas	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
71 klausimas	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
69 klausimas	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
68 klausimas	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
67 klausimas	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
66 klausimas	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
65 klausimas	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
64 klausimas	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
63 klausimas	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
62 klausimas	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
61 klausimas	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

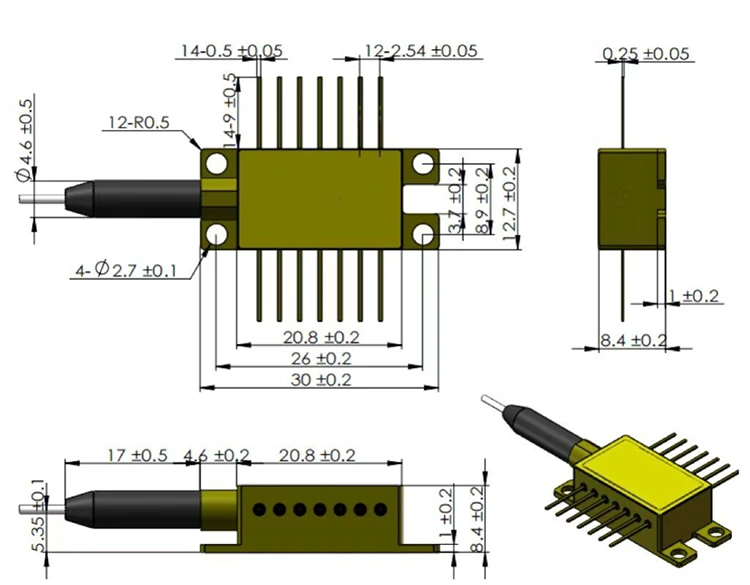

Paketo ir smeigtuko apibrėžimas

Pakuotės tipas: 14 kontaktų hermetiškas drugelio paketas

Integruoti komponentai: optinis izoliatorius, termoelektrinis aušintuvas (TEC), termistorius, monitoriaus fotodiodas

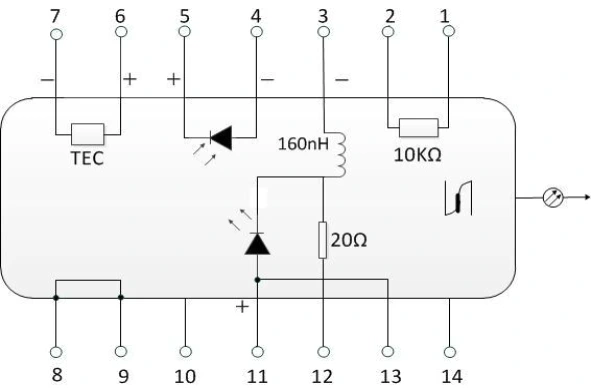

1 tipo smeigtukas

Smeigtukas	Aprašymas	Smeigtukas	Aprašymas
1	Termistorius	14	NC (nėra ryšio)
2	Termistorius	13	Lazerinis anodas (+)
3	Lazerio nuolatinės srovės poslinkis (katodas) (-)	12	Lazerinis RF katodas (-)
4	PD monitoriaus anodas (-)	11	Lazerinis anodas (+)
5	PD monitoriaus katodas (+)	10	NC (nėra ryšio)
6	TEC (+)	9	Bylos pagrindas
7	TEC (-)	8	Bylos pagrindas

2 tipo smeigtukas

Smeigtukas	Aprašymas	Smeigtukas	Aprašymas
1	TEC (+)	14	TEC (-)
2	Termistorius	13	Bylos pagrindas
3	PD monitoriaus anodas (-)	12	NC (nėra ryšio)
4	PD monitoriaus katodas (+)	11	Lazerio katodas (-)
5	Termistorius	10	Lazerinis anodas (+)
6	NC (nėra ryšio)	9	NC (nėra ryšio)
7	NC (nėra ryšio)	8	NC (nėra ryšio)

Užsakymo informacija - 10mW C+L juostos DWDM DFB lazerinis diodas

Modelių nomenklatūra

BFLD – XXXX – XX – XX – XX (-X)

Pavyzdys: BFLD-C34-10SM-FA

Laukas	Kodas	Aprašymas
Lazerio tipas	BFLD	ButterflyDFB lazerinis diodas
Bangos ilgis	Cxx / Hxx / Lxx / Qxx	C63-C01 arba H62-H01 arba L00-L61 arba Q00-Q61
Išėjimo galia	10	10mW
Pluošto tipas	SM / PM	SM = vieno režimo (SMF-28e); PM = poliarizaciją palaikantis (PM1550)
Jungties tipas	FA / SA	FA = FC/APC; SA = SC/APC; Galimos kitos jungtys
Pinout	NULL / 2	NULL = 1 tipas (numatytasis); 2 = 2 tipo siurblys

Dažnai užduodami klausimai (DUK)

K: Kuo skiriasi 1 tipo ir 2 tipo kontaktų konfigūracijos?

A: 1 tipas atitinka standartinę telekomunikacijų drugelio kaiščio konfigūraciją, dažniausiai naudojamą DWDM siųstuvams ir didelės spartos optinio ryšio programoms. Jame yra specialios lazerio poslinkio, RF moduliacijos, TEC, termistoriaus ir monitoriaus fotodiodo signalų jungtys, kad būtų užtikrintas suderinamumas su telekomunikacijų lazerio tvarkyklių grandinėmis.

2 tipas optimizuotas siurblių lazerinėms programoms, su supaprastinta elektrine sąsaja ir kitokiu TEC išdėstymu didelės galios siurblio veikimui ir šilumos valdymui.

Abi konfigūracijos naudoja tą patį 14 kontaktų drugelio mechaninį paketą, tačiau jų elektrinių kaiščių priskyrimai skiriasi. Jie yra mechaniškai suderinami, tačiau reikalauja skirtingų PCB išdėstymų ir tvarkyklių dizaino.

Kl .: Kodėl įtaisytasis optinis izoliatorius svarbus DWDM ir jutimo programoms?

A: DWDM perdavimo ir skaidulų jutimo sistemose optiniai atspindžiai iš jungčių, skaidulinių sąsajų ir optinių komponentų gali susijungti atgal į lazerio ertmę. Dėl šio optinio grįžtamojo ryšio gali atsirasti režimo nestabilumas, bangos ilgio svyravimai, padidėti triukšmas ir pablogėti sistemos veikimas.

Integruotas optinis izoliatorius su ≥30 dB izoliacija slopina šiuos atgalinius atspindžius, pagerina bangos ilgio stabilumą, sumažina grįžtamojo ryšio sukeltą triukšmą ir užtikrina patikimą veikimą tokiose srityse kaip nuoseklus aptikimas, skaidulų jutimas ir mažo triukšmo optinis perdavimas.

Kl.: Ar galiu gauti pasirinktinį bangos ilgį už standartinio C+L juostų sąrašo?

A: Taip. Mes palaikome pritaikytus bangos ilgius pagal konkrečius taikymo reikalavimus. DWDM lazeriniams gaminiams galimi pritaikyti bangos ilgiai mūsų kvalifikuotame bangų ilgių diapazone (pavyzdžiui, 1527–1611 nm, priklausomai nuo lusto prieinamumo).

Taip pat galima apsvarstyti kitas bangų ilgio juostas, įskaitant O juostą (1260–1360 nm) ir S juostą (1460–1530 nm).

Individualaus bangos ilgio galimybė priklauso nuo lazerio lusto prieinamumo, grotelių konstrukcijos ir gamybos grafiko. Norėdami įvertinti, susisiekite su mumis ir nurodykite tikslinį bangos ilgį ir išsamią paraiškos informaciją.

Susiję produktai

· DWDM 14PIN „Butterfly“ analoginis lazeris, skirtas CATV -ITU-T Grid CH18-64 1526,44–1563,05 nm, didelio tiesiškumo RF perdavimas per skaidulą

· LAN-WDM 10 mW šviesolaidinis lazeris – 1266,5–1345,5 nm neprivalomas, skirtas 400 G / 800 G optiniams siųstuvams-imtuvams

· CWDM 1270–1650 nm DFB lazerio šaltinis – optiniam ryšiui ir paskirstytam šviesolaidiniam jutimui

· 1550 nm 1 W pluošto prijungtas lazeris – didelės galios šaltinis, skirtas pluošto lazeriniam sėjimui, optiniam stiprinimui ir pramoninei fotonikai

· 1550 nm DFB 100 KHz BTF siauros linijos lazeris – žemo fazio triukšmo šaltinis, užtikrinantis nuoseklų ryšį, LiDAR ir tikslumą jutimą

Duomenų lapas - 10mW C+L juostos DWDM DFB lazerinis diodas

Duomenų lapas

Pažymėkite šį puslapį, kad galėtumėte lengviau jį naudoti ateityje.

Hot Tags: Kinijos 10mW C L juostos DWDM DFB lazerinių diodų gamintojas, tiekėjas, gamykla

Susijusi kategorija

Siųsti užklausą

Kontaktinė informacija



Adresas

901 kambarys, A pastatas, Rongchao New Era Plaza, Nr. 3 Lanqing 1st Road, Luhu bendruomenė, Guanhu seniūnija, Longhua rajonas, Šendženas, 518110, Kinija


Tel

+86-13322933691


paštas

sales06@boxoptronics.com

Ieškote konkurencingų masinių užsakymų kainų? Siųsti Box Optronics užklausą dėl didelio našumo DFB lazerių, SLED ir PM skaidulinių įrenginių. Gaukite profesionalią kainos pasiūlymą per 24 valandas.
