1310 nm 100 mW DFB lazeris

„Box Optronics“ teikia 1310 nm 100 mW DFB lazerį – aukščiausios kokybės skaidulų prijungtą lazerio šaltinį, sukurtą reiklioms optinio ryšio, jutimo ir testavimo programoms. Šiame įrenginyje yra daugiakvantinė šulinio (MQW) paskirstytojo grįžtamojo ryšio (DFB) struktūra, užtikrinanti išskirtinį bangos ilgio stabilumą, aukštą šoninio režimo slopinimo santykį ir iki 120 mW vienmodžio pluošto išvesties galią.

Įtaisytas standartiniame 14 kontaktų drugelio pakete su integruotu TEC aušintuvu, termistoriumi, optiniu izoliatoriumi ir monitoriaus fotodiodu, šis lazeris suderinamas su OC-48 kontaktų standartais. Nesvarbu, ar tai būtų didelės galios testavimo sistemos, šviesolaidžio jutimo tinklai ar naujos kartos ryšio sistemos, „Box Optronics“ užtikrina patikimą veikimą, kurį užtikrina griežta kokybės kontrolė ir pasaulinė techninė pagalba.

Pagrindinės savybės - 1310 nm 100 mW DFB lazeris

● Didelė optinė išvesties galia: įprasta iki 120 mW (SM skaidulos)

● Daugių kvantinių šulinių (MQW) DFB struktūra užtikrina puikų bangos ilgio stabilumą

● Didelis šoninio režimo slopinimo koeficientas (SMSR): įprastas >35 dB

● Įtaisytas optinis izoliatorius, apsaugantis nuo atgalinio atspindžio

● Integruotas TEC aušintuvas ir termistorius tiksliam bangos ilgio valdymui

● Stebėkite fotodiodą, kad galėtumėte stebėti galią realiuoju laiku

● Vieno režimo (SM) arba poliarizaciją palaikančio (PM) pluošto parinktys

● Standartinė FC / APC skaidulų jungtis (pritaikoma)

● Suderinamas su OC-48 kištuku, pramonės standartas, 14 kontaktų drugelio paketas

Tipiškas pritaikymas – 1310 nm 100 mW DFB lazeris

● Didelės galios optinės bandymo ir matavimo sistemos

● Skaidulinio optinio ryšio siųstuvai ir siųstuvai-imtuvai

● Optinio stiprintuvo pradiniai šaltiniai

● FMCW LiDAR

● Tyrimų ir plėtros laboratorijos

● Pramoninių procesų stebėjimas ir kontrolė

Techninės specifikacijos-1310nm 100mW DFB lazeris

Absoliučiai didžiausi įvertinimai

Optinės-elektrinės charakteristikos (T = 25°C, IF = IOP)

Informacija apie gaminį – 1310 nm 100 mW DFB lazeris

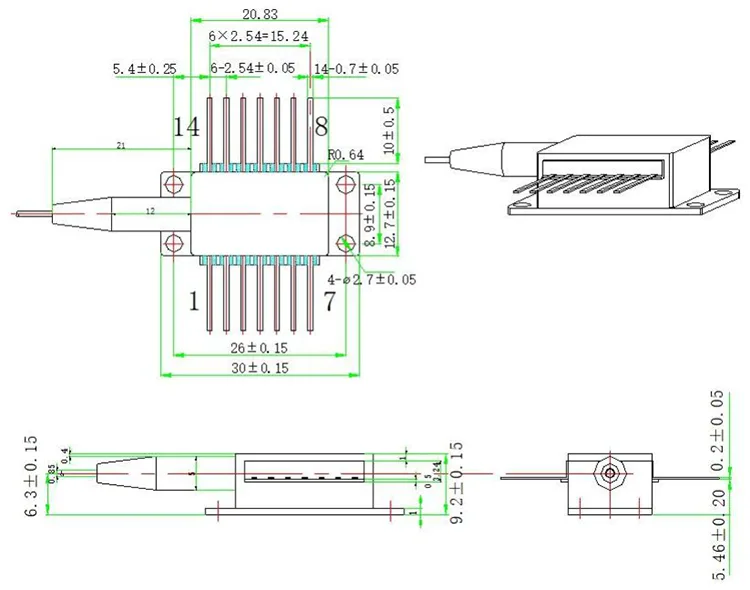

Pakuotės matmenys

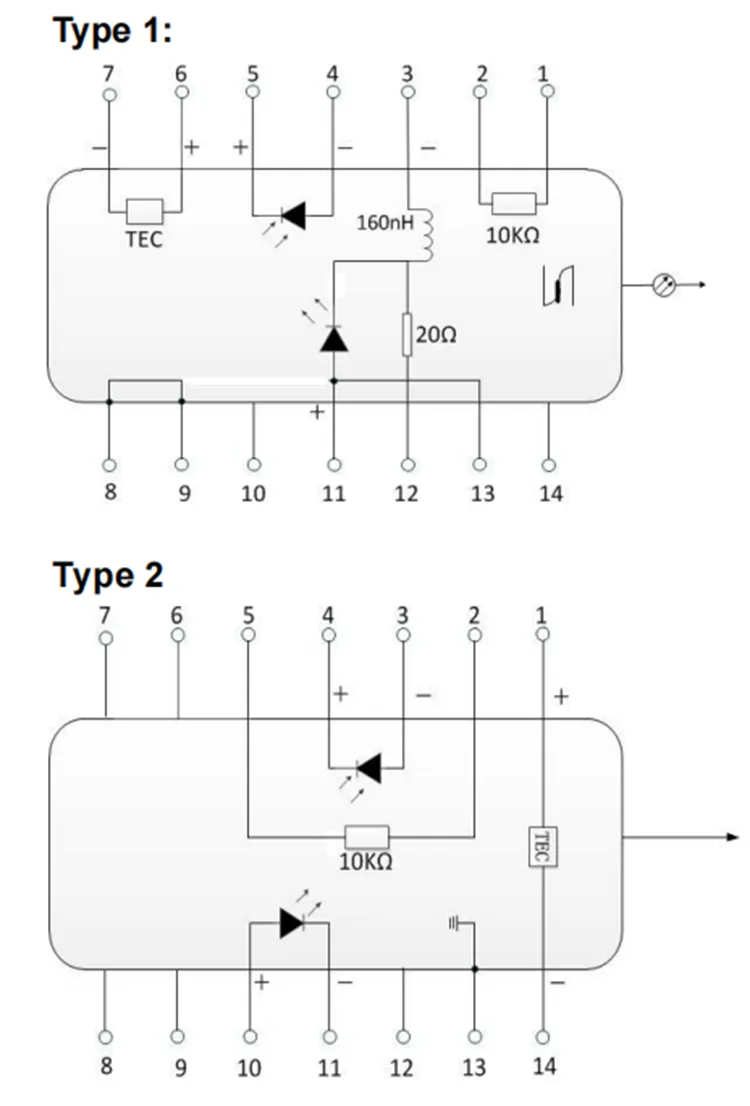

Pinout apibrėžimas (1 tipas)

Pinout apibrėžimas (2 tipas)

Kodėl verta rinktis „Box Optronics“?

● ✓ Daugiau nei 10 metų profesionali lazerinių diodų gamybos patirtis

● ✓ Griežta kokybės kontrolė su 100 % patikrinimu prieš išsiuntimą

● ✓ Konkurencinga kainodara ir stabili masinio pristatymo galimybė

● ✓ Lanksčios bangos ilgio, galios, pluošto ir paketo tinkinimo parinktys

● ✓ 7 × 24 valandų techninis palaikymas ir greitas atsakymas

● ✓ Galima atlikti testavimo pavyzdžius

● ✓ ISO9001:2015 sertifikuota kokybės valdymo sistema

● ✓ Pristatymas visame pasaulyje naudojant DHL, UPS, FedEx greitąjį pristatymą

Užsakymo informacija

Dalies numeris

BFLD – XXXX – XX – XX – X

Pavyzdys: BFLD-1310-1HPM-FA2

1310 nm 100 mW DFB14 kontaktų „Butterfly“ lazerinis diodas, PM pluoštas, FC / APC jungtis, 2 tipo kištukinis lizdas

Galimos tinkinimo parinktys

● Centrinis bangos ilgis: 1270–1650 nm (galimi pasirinktiniai bangos ilgiai)

● Išėjimo galia: 10 mW, 20 mW, kita

● Skaidulo tipas: vieno režimo pluoštas, išlaikantis poliarizaciją

● Pluošto ilgis: 1 m, 1,5 m, 2 m (priskirti ilgiai)

● Jungties tipas: FC/APC, FC/UPC, SC/APC, LC/APC, plikasis pluoštas

● Pinout konfigūracija: 1 tipas, 2 tipas

Dėl individualių reikalavimų susisiekite su mūsų pardavimo komanda:

paštas: sales06@boxoptronics.com

Tel.: +86-13322933691

Svetainė: www.boxphotonics.com

Duomenų lapas ir bandymo ataskaita

Kiekvienas įrenginys pristatomas su išsamia bandymo ataskaita, kurioje dokumentuojami išmatuoti veikimo parametrai. Bandymo lape yra išsamios specifikacijos, našumo kreivės ir pastabos dėl dėmesio.

● Prie kiekvieno įrenginio pridedama atskira bandymo ataskaita

● Pateiktos tipinės spektrinės ir galios kreivės

Duomenų lapas

Bandymo ataskaita nuorodai

Kainos pasiūlymo ir apmokėjimo sąlygos

Citatos sąlygos

● EXW (Ex Works): rekomenduojama, jei turite DHL / UPS / FedEx paskyrą. Siunčiame naudodamiesi jūsų paskyra; siuntimo išlaidų mes neapmokestiname.

● DAP (pristatoma vietoje): jei neturite kurjerio paskyros, galime pasirūpinti, kad pristatymas būtų iš anksto apmokėtas.

● Kitos sąlygos: susisiekite su mumis ir aptarkite.

Mokėjimo sąlygos

● PayPal: greitas ir saugus mokėjimas už pavyzdžius ir nedidelius užsakymus

● T/T (banko pavedimas): standartinis įprastų gamybos užsakymų mokėjimo būdas

● Alibaba Trade Assurance: saugi internetinių operacijų užsakymų apsauga su pirkėjo garantija

● Lanksčios mokėjimo sąlygos: su ilgalaikiais ar strateginiais partneriais galima derėtis

Pristatymo laikas

● Standartinė gamyba: ~10 darbo dienų

● Sandėlyje esančios prekės: pristatymas per 2–3 darbo dienas

● Tinkintos konfigūracijos: 15–20 darbo dienų

● Tūriniai užsakymai: dėl gamybos grafiko susisiekite

● Tarptautinis pristatymas: 3–5 darbo dienos (DHL / UPS / „FedEx express“)

● Pagreitinta paslauga: galima paprašius (gali būti taikomas papildomas mokestis)

Operacijos pastabos ir tvarkymas

ESD apsauga

Šis prietaisas yra jautrus elektrostatiniam krūviui. Pakavimo, transportavimo ir naudojimo metu būtina griežtai laikytis antistatinės apsaugos priemonių. Jei to nepadarysite, įrenginys gali būti negrįžtamai sugadintas.

● Tvarkydami visada dėvėkite antistatinį riešo dirželį

● Dirbkite ant tinkamai įžeminto antistatinio kilimėlio

● Įsitikinkite, kad visa įranga tinkamai įžeminta

● Nelieskite tiesiogiai kontaktų ir šviesolaidžio jungties

Maitinimo šaltiniai

● Naudokite reguliuojamą mažo triukšmo srovės šaltinį

● Įdiekite tinkamą srovės ribą, kad išvengtumėte žalos

● Venkite maitinimo šuolių ir įtampos šuolių

● Niekada neviršykite didžiausios tiesioginės srovės įvertinimo

● Visada įjunkite TEC aušinimą prieš įjungdami lazerio srovę

Pluošto tvarkymas

● Venkite per daug pluošto lenkimo

● Netraukite ir nesukite pluošto košės

● Prieš prijungdami nuvalykite pluošto jungtis

● Visada naudokite apsauginius dangtelius nuo dulkių, kai jungtis nenaudojama

● Prieš naudodami apžiūrėkite, ar nepažeistas pluošto galas

Šilumos valdymas

● Pritvirtinkite įrenginį ant tinkamo aušintuvo, kad jis veiktų optimaliai

● Užtikrinkite gerą šiluminį kontaktą tarp pakuotės ir šilumos kriauklės

● Norėdami geriau perduoti šilumą, naudokite šiluminės sąsajos medžiagą (terminį tepalą / padą).

● Siekdami patikimumo, dirbkite nurodytame temperatūros diapazone

● Pakankamai sušilkite, kad stabilizuotumėte bangos ilgį

Kokybės užtikrinimas ir aptarnavimas po pardavimo

Garantinis laikotarpis

„Box Optronics“ suteikia šiam gaminiui 12 mėnesių nuo pirkimo datos garantiją, kad jis neturi medžiagų ir gamybos defektų. Garantiniu laikotarpiu nekokybiškas prekes pataisysime arba pakeisime savo nuožiūra, nemokamai.

Garantijos išimtys

Šioms sąlygoms nemokama garantija netaikoma:

● Žala, padaryta dėl gamtos veiksnių (žaibo, potvynio ir kt.) arba aplinkos poveikio

● Gedimai dėl netinkamo naudojimo arba netinkamo naudotojo naudojimo

● Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos

● Neteisėti bandymai išardyti, modifikuoti ar taisyti

● Pakeistos arba neužbaigtos garantijos etiketės ant korpuso

● Pažeidimai arba praradimai transportuojant po išsiuntimo

● Žala, padaryta viršijus maksimalius įvertinimus arba eksploatavimo sąlygas

Pagalba po pardavimo

● Greitas atsakymo laikas: darbo dienomis per 24 valandas

● Nuotolinis trikčių šalinimas ir programų palaikymas

● Praėjus garantiniam laikotarpiui, teikiamos mokamos priežiūros paslaugos

● Tinkintos techninių konsultacijų paslaugos
