CWDM 1270–1650 nm DFB lazerio šaltinis

Turinys

1. Įvadas CWDM 1270–1650 nm DFB lazerio šaltinis su įmontuotomis pavaros grandinėmis

2. Techninė Specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Prekės informacija

6. Saugaus naudojimo vadovas

7. Užsakymo informacija

8. Duomenų lapas ir testo lapas

9. Kainos pasiūlymo sąlygos ir mokėjimas

10. Pristatymo laikas

11. Operacijos pastabos ir Priežiūra

12. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

Tai CWDM 1270–1650 nm DFB lazerio šaltinis su Integruotos pavaros grandinės, kuriose naudojamas DFB puslaidininkinis lazerinis lustas su išvestimi galia virš 10 mW, SM/PM pluoštas ir puikus galios bei spektrinis stabilumas. Tai palaiko stalines ir modulines konfigūracijas su ryšio sąsaja arba stebėjimo programinė įranga, skirta sistemų integravimui. Tinka netiesinei optikai tyrimai, pluošto lazerinis siurbimas ir optinių bandymų sistemos. Venkite dažno prijungimo / skaidulinių jungčių atjungimas, kad nesikauptų dulkės ir nesikauptų galas žalą.

Produktas Specifikacijos

Produkto savybės

● Galia ir spektrinis stabilumas;

● Išėjimo galia reguliuojamas 10~100%;

● Modulis / stalviršis pasirinktinai, su ryšio stebėjimu, kad būtų lengviau integracija;

● Palaiko SM/PM skaidulų pritaikymas įvairioms optinėms sistemoms.

Produkto programos

● Optinės perdavimo sistemos;

● Skaidulinis lazerinis siurbimas;

● Netiesinės optikos tyrimai.

Produkto informacija

● CWDM bangos ilgis 1270~1650nm, WL tolerancija +/-3nm.

(Galimas vienas bangos ilgis kas 20 nm.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450 nm 1470 nm 1490 nm 1510 nm 1530 nm 1550 nm 1570 nm 1590 nm 1610 nm 1630 nm 1650 nm

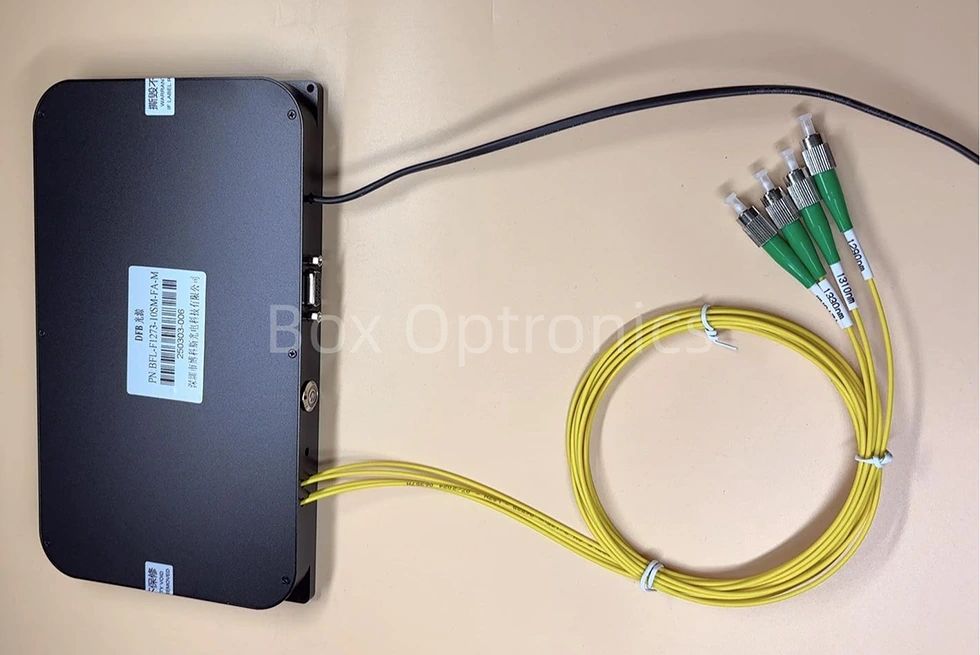

*Palaikykite pritaikytą kelių kanalų DFB lazerio šaltinį

● Standartiniai priedai

Veikimo žingsniai

1 veiksmas. Išpakavimas: prieš surinkimą patikrinkite ar visi priedai yra sukomplektuoti, įskaitant lazerio šaltinio modulį, USB duomenis kabelis, maitinimo adapteris, bandymo ataskaita ir kt.

2 veiksmas. Maitinimas: prijungtas prie nuolatinės srovės perjungiamojo maitinimo šaltinio arba reguliuojamo maitinimo šaltinio, atitinkančio jų galią tiekimo reikalavimus. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. (Maitinimo adapteris tiekiamas pagal vietinius įtampos standartus.)

3 veiksmas. Išvesties pluošto prijungimas: atidarykite dulkių dangtelį ties pluošto jungtimi arba flanšu, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite jį su prietaisu arba galios matuokliu, kurį norite išbandyti patvirtinus, kad taršos ir žalos nėra.

Setp4.Prisijunkite prie pagrindinio kompiuterio: naudokite USB-RS485 DB9 duomenų kabelis, skirtas prijungti DFB lazerio šaltinį ir kompiuterį; kompiuteris pirmiausia turi įdiegti tam skirtą nuosekliojo prievado tvarkyklę, kad nustatytų USB-RS485 nuosekliojo prievado duomenų kabelis, kitu atveju pagrindinio kompiuterio programinė įranga ir šviesos šaltinio modulio negalima tinkamai prijungti ir perduoti. Prašau paklausti Dėžutė optronika vairuotojui.

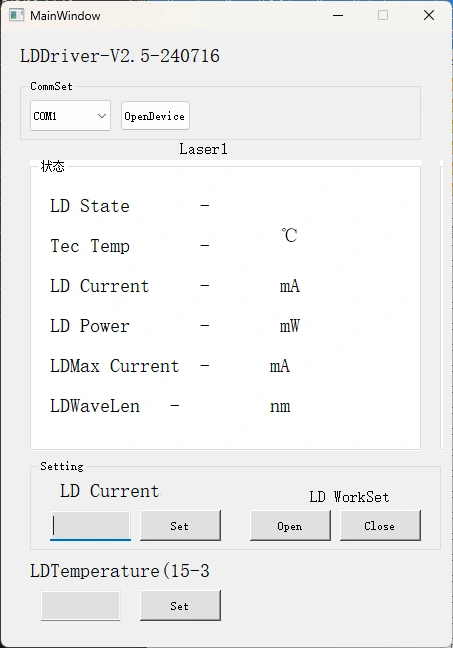

5 veiksmas. Valdymo programinė įranga: „Box Optronics“ teikia serijinę komandą arba kompiuterio programinę įrangą valdyti DFB lazerio šaltinio LD srovę ir LD temperatūrą. Pasirinkite teisingą prievadą, nustatykite srovę ir temperatūrą, tada spustelėkite atidarymo mygtuką. (Kam kad išvengtumėte žalos, pradinio veikimo metu lėtai padidinkite pavaros srovę. Nereikia nedelsdami įjunkite visą srovę.)

6 veiksmas. Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite pluošto jungtis.

Užsakymas informacija

pvz.: BLD-1550-1HSM-FA-M

(Užsakymo informacija: CWDM 1550nm DFB lazerinis šaltinis su įmontuotu disku Grandinės, 100mW išėjimo galia, su SMF-28e šviesolaidžiu, FC/APC jungtimi, moduliu paketą).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos ir Priežiūra

● Venkite dažnai prijungti / atjungti šviesolaidžių jungtis, kad išvengtumėte dulkių kaupimasis ir galinio paviršiaus pažeidimas.

● Šviesolaidžio jungtis nuvalykite servetėle be pūkelių ir patikrinkite a skaidulinio paviršiaus detektorius prieš prijungimą. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Uždenkite nenaudojamas jungtis su dulkių dangteliais.

● Laikykite įrangą sausoje, be drėgmės aplinkoje.

● Jei lazerio šaltinio modulį naudojate ilgą laiką, nepamirškite to apsvarstykite modulio šilumos išsklaidymą ir vėdinimą ir pastatykite modulis ant šilumos kriauklės.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
