840 nm pluoštu sujungtas SLD plačiajuosčio ryšio šviesos šaltinis

Produkto apžvalga – 840 nm pluoštu sujungtas SLD plačiajuosčio ryšio šviesos šaltinis

„Box Optronics“ gamina 840 nm pluoštu sujungtą SLD plačiajuosčio ryšio šviesos šaltinį – didelio našumo aktyvųjį optinį komponentą, pagrįstą sustiprinta spontanine emisija (ASE) iš puslaidininkinio optinio stiprintuvo struktūros, užtikrinantį didelę optinę galią, plačią spektro juostos plotį ir mažą laiko darną.

Jis užtikrina didesnę išėjimo galią nei šviesos diodai, išlaikant daug platesnį spektrą nei lazeriniai diodai, todėl tinka naudoti, kai reikia mažos darnos ir didelio ryškumo.

Šis 840 nm SLD šaltinis, turintis 5 mW minimalią išėjimo galią, 10 nm tipinį 3 dB dažnių juostos plotį ir puikų galios stabilumą (trumpalaikis ≤ ± 0,02 dB, ilgalaikis ≤ ± 0,05 dB), yra optimizuotas tikslioms šviesolaidinio jutimo ir vaizdo sistemoms. Įrenginys yra tiek kompaktiško modulio (70 × 90 × 18 mm), skirto sistemos integravimui, tiek ant stalo (195 × 220 × 120 mm), skirto laboratorinėms ir bandymų aplinkoms.

Standartiškai įrengtas 780 AG šviesolaidžio kojelės ir FC/APC jungtys, papildoma RS485 ryšio sąsaja stebėjimui ir valdymui, šis SLD šviesos šaltinis siūlo universalumą ir patikimumą įvairioms reikmėms.

Pagrindinės ypatybės – 840 nm pluoštu sujungtas SLD plačiajuosčio ryšio šviesos šaltinis

● Didelė išėjimo galia: mažiausiai 5 mW

● Platus spektrinis dažnių juostos plotis: tipiškas 10 nm (-3 dB)

● Mažas spektrinis bangavimas užtikrina švarų spektrą

● Gauso spektro profilis

● Puikus galios stabilumas: ≤±0,02dB/15min trumpalaikis

● Ilgalaikis stabilumas: ≤±0,05dB/8 val

● Skaidulinė išvestis su 780 AG skaidulomis

● FC/APC jungties standartas, galimos kitos parinktys

● Du formos veiksniai: modulis ir stalviršis

● RS485 ryšio sąsaja stebėjimui

● Palyginti pigų sprendimą

● Platus darbinės temperatūros diapazonas: -5°C iki +55°C

● Kompaktiškas ir tvirtas pakuotės dizainas

● Pasirenkama stalviršio versija su jutiklinio ekrano valdymu

Tipiškas pritaikymas – 840 nm pluoštu sujungtas SLD plačiajuosčio ryšio šviesos šaltinis

● Šviesolaidiniai giroskopai (FOG)

● Optinės koherentinės tomografijos (OCT) sistemos

● Medicininė vizualizacija ir biomedicininė optika

● Skaidulinės optikos jutimo sistemos

● Baltos šviesos interferometrija

● Optinių komponentų testavimas ir apibūdinimas

● Tyrimų ir plėtros laboratorijos

● Optinės koherencijos srities reflektometrija (OCDR)

Techninės specifikacijos - 840 nm pluoštu sujungtas SLD plačiajuosčio ryšio šviesos šaltinis

Optinės specifikacijos (T=25°C)

Mechaninės ir aplinkosaugos specifikacijos

Išsami informacija apie gaminį – 840 nm pluoštu sujungtas SLD plačiajuosčio ryšio šviesos šaltinis

Kas yra SLD?

Superliuminescencinis diodas (SLD) yra puslaidininkinis plačiajuostis optinis šaltinis, pagrįstas sustiprinta spontanine emisija (ASE), turintis didelį optinį stiprinimą lazerinio diodo tipo bangolaidžio struktūroje, veikiantis slopintu optiniu grįžtamojo ryšio sąlygomis, kad būtų išvengta lazerio virpesių.

Skirtingai nuo lazerinių diodų, kurie remiasi rezonansine ertme, SLD naudoja mažai atspindinčius (AR dengtus) briaunus ir kampines arba pasvirusias bangolaidžio struktūras, kad slopintų ertmės grįžtamąjį ryšį, todėl užtikrinamas didelis optinis stiprinimas ir išvengiama lazerinio poveikio.

Pagrindinės SLD savybės:

• Žymiai didesnė išvesties galia ir ryškumas nei šviesos diodų, išlaikant žemą laiko darną

• Plačiajuostis spinduliavimas su sklandžiu ASE spektro gaubtu

• Labai žema laiko darna (trumpas koherencijos ilgis), idealiai tinka interferometrinėms reikmėms, pvz., UŠT

• Paprastai vieno skersinio režimo bangolaidžio struktūra, leidžianti efektyviai sujungti vienmodį skaidulą

• Spektrinė forma, paprastai sukurta kaip beveik Gauso arba tinkinti plokščio viršaus profiliai, atsižvelgiant į dizainą

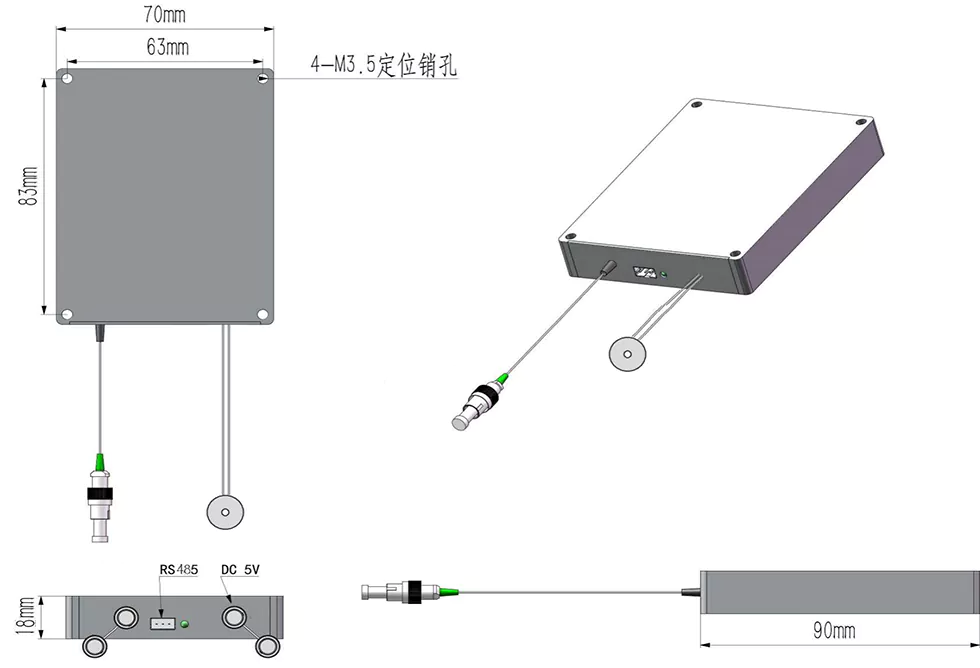

Pakuotės matmenys

840 nm SLD plačiajuosčio ryšio šviesos šaltinis yra dviejų komplektų:

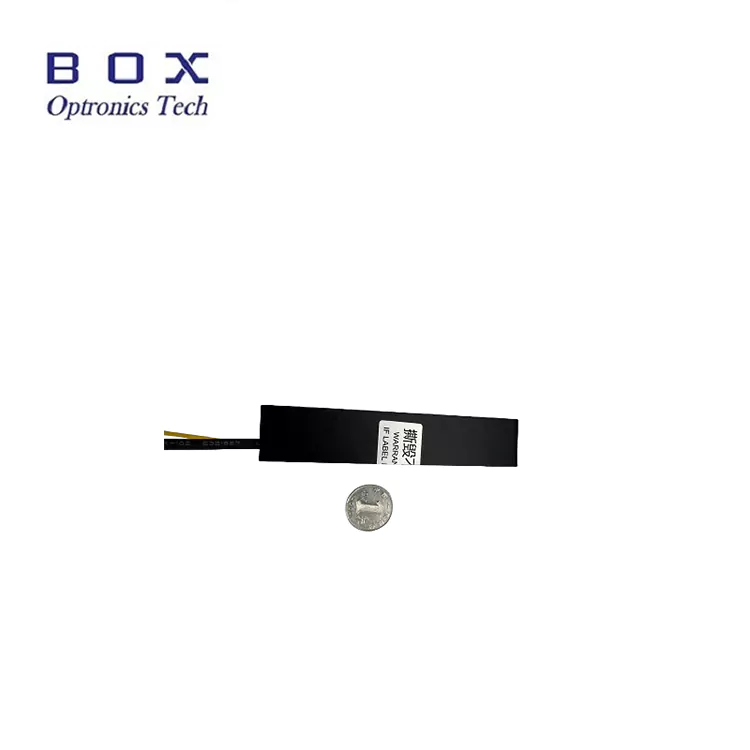

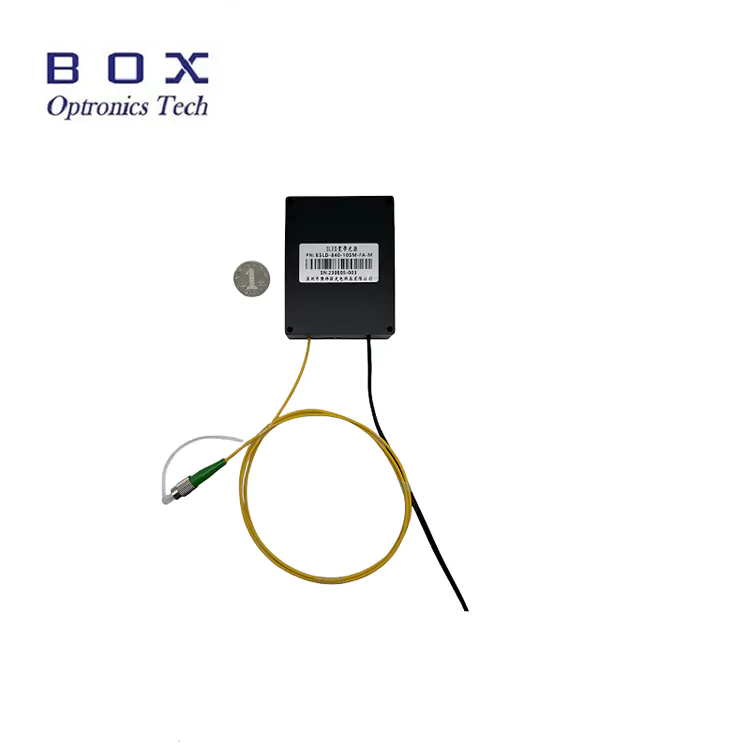

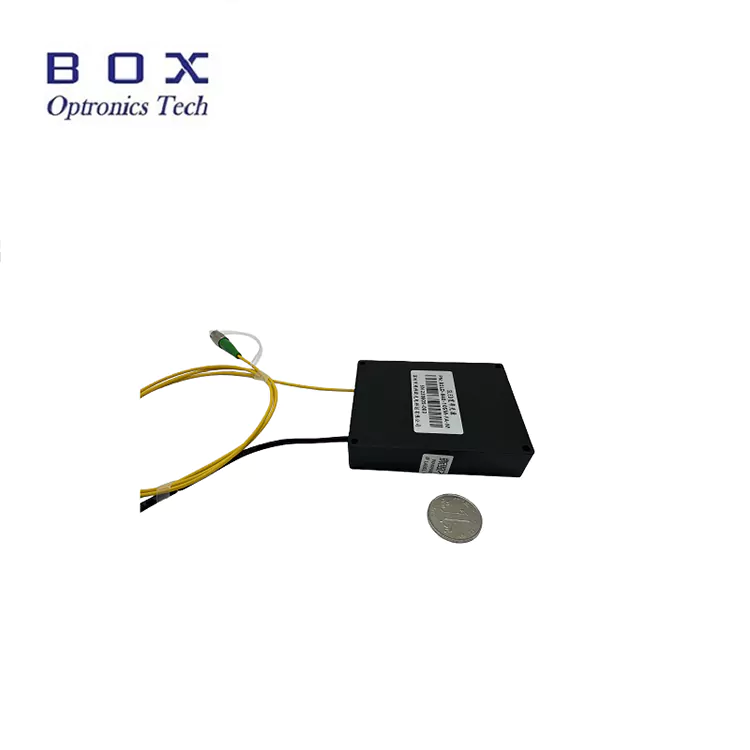

Modulio versija (70 × 90 × 18 mm):

• Kompaktiškas, žemo profilio dizainas, skirtas sistemos integravimui

• 4-M3,5 tvirtinimo angos saugiam montavimui

• Nuolatinės srovės įvestis (5 V arba 12 V)

• RS485 ryšio prievadas (DB9 moteriškas)

• Skaidulinio pluošto išvestis su FC/APC jungtimi

• Idealiai tinka įterpti į instrumentus ir sistemas

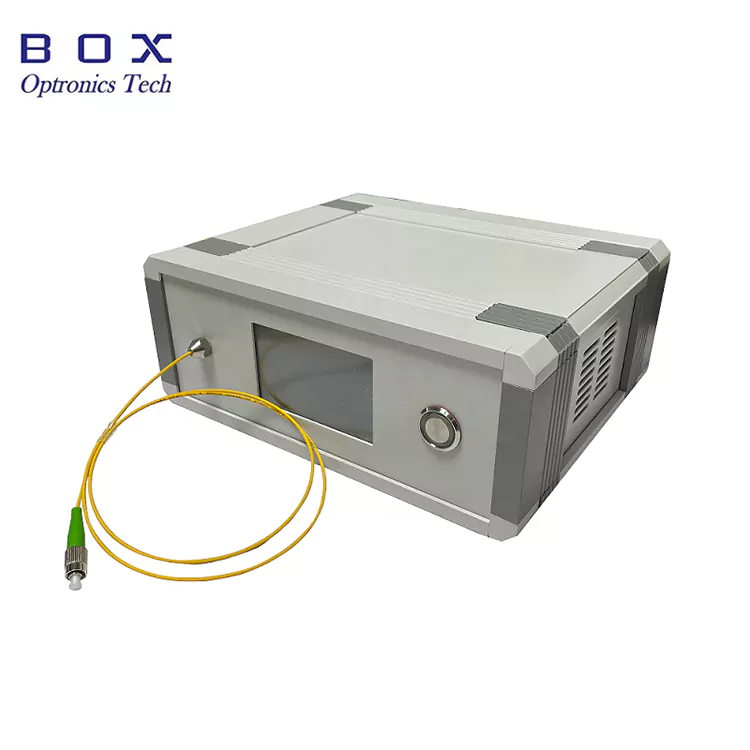

Versija ant stalo (195 × 220 × 120 mm):

• Stalviršio formos faktorius, skirtas naudoti laboratorijoje

• Įtaisytas jutiklinis ekranas būsenai stebėti

• kintamosios srovės maitinimo įvestis (110–240 V universalus)

• RS485 ryšio prievadas (DB9 moteriškas)

• Skaidulo išvestis priekiniame skydelyje

• Paprasta naudoti, prijungti ir paleisti

• Idealiai tinka MTEP laboratorijoms ir testavimo aplinkoms

Kontrolė ir stebėjimas

Tiek modulinės, tiek stalinės versijos palaiko RS485 ryšio sąsają stebėjimui ir valdymui. Stalinėje versijoje papildomai yra įmontuotas jutiklinis ekranas, skirtas vietiniam veikimui.

Galimi stebėjimo ir valdymo parametrai:

• Išėjimo galios stebėjimas

• Vaizdo srovės stebėjimas

• Temperatūros stebėjimas

• Galios reguliavimas (pasirenkama)

• Pagrindinio kompiuterio programinė įranga, skirta kompiuteriui valdyti (pasirenkama)

Kodėl verta rinktis „Box Optronics“?

• Griežta kokybės kontrolė su 100 % testavimu prieš išsiunčiant

• Konkurencingos kainos ir stabili masinio pristatymo galimybė

• Lanksčios bangos ilgio, galios, pralaidumo, šviesolaidžio ir jungčių tinkinimo parinktys

• 7 × 24 valandų techninis palaikymas ir greitas atsakymas

• Visuotinis pristatymas naudojant DHL, UPS ir „FedEx“ greitąjį pristatymą

• Galima ir modulinė, ir stalinio kompiuterio versija

• Pasirenkama prieglobos programinė įranga, skirta sistemos integravimui

• Patikimas ilgalaikis produkcijos kiekio tiekimas

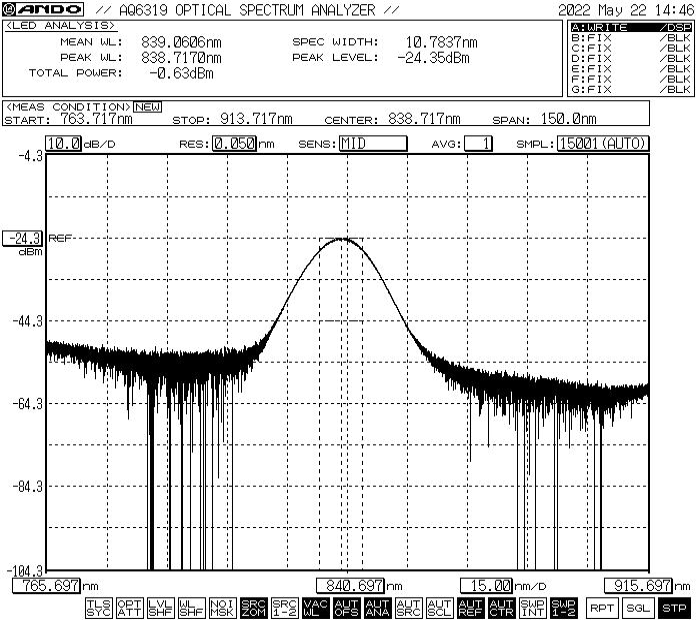

Spektrinis našumas – 840 nm pluoštu sujungtas SLD plačiajuosčio ryšio šviesos šaltinis

Tipiškas spektras rodo centrinio bangos ilgį apie 840 nm ir maždaug 10 nm -3 dB dažnių juostos plotį.

*Pastaba: parodytas spektras yra tipiškas veikimas. Faktinis spektras gali šiek tiek skirtis priklausomai nuo vieneto. Susisiekite su mumis dėl konkrečių spektro duomenų arba pritaikytų spektro reikalavimų.

Užsakymo informacija - 840 nm Fiber Coupled SLD plačiajuosčio ryšio šviesos šaltinis

Modelių nomenklatūra

BSLD – XXX – XX – XX – X – (X)

Pavyzdys: BSLD - 840 - 51 - SM - M

840 nm SLD plačiajuosčio ryšio šviesos šaltinis, 5 mW išvestis, 10 nm dažnių juostos plotis, 780 AG skaidulos, modulio versija, 5 VDC maitinimo šaltinis

Galimos tinkinimo parinktys

• Centrinis bangos ilgis: standartinis 840 nm, kiti bangos ilgiai galimi paprašius

• Išėjimo galia: standartinis 5 mW, galimos didesnės galios parinktys

• Spektrinis pralaidumas: standartinis 10 nm, galimos kitos pralaidumo parinktys

• Skaidulo tipas: 780 AG standartas, yra ir kitų specialių pluoštų

• Pluošto ilgis: 0,5 m, 1 m, 1,5 m, 2 m (galimi pasirinktiniai ilgiai)

• Pigtail tipas: 900 μm laisvas vamzdis, 3,0 mm laisvas vamzdelis

• Jungties tipas: FC / APC standartinis, FC / UPC, SC / APC, LC / APC arba tinkintas

• Paketo tipas: modulis arba stalinis stalas

• Maitinimo įtampa: 5 VDC, 12 VDC (modulis), 110–240 VAC (stalviršis)

• Optinis skyriklis: galimas įtaisytasis skyriklis

• Ryšio sąsaja: RS485 standartas, galimos kitos sąsajos

• Pagrindinio kompiuterio programinė įranga: galima stebėti ir valdyti

Dėl individualių reikalavimų susisiekite su mūsų pardavimo komanda ir nurodykite savo specifikacijas.

Duomenų lapas ir bandymo ataskaita

Kiekvienas 840 nm SLD plačiajuostis šviesos šaltinis pristatomas su išsamia bandymo ataskaita, kurioje dokumentuojami išmatuoti našumo parametrai. Duomenų lapo PDF faile yra išsamios specifikacijos, veikimo kreivės ir matmenų brėžiniai.

• Atskira bandymo ataskaita pridedama prie kiekvieno įrenginio

• Kiekvieno vieneto serijos numeris, kurį galima atsekti

Duomenų lapas

Kainos pasiūlymo ir apmokėjimo sąlygos

Citatos sąlygos

• EXW (Ex Works): rekomenduojama, jei turite DHL / UPS / FedEx paskyrą. Siunčiame naudodamiesi jūsų paskyra; siuntimo išlaidų mes neapmokestiname.

• DAP (pristatoma vietoje): jei neturite kurjerio paskyros, galime pasirūpinti, kad pristatymas būtų iš anksto apmokėtas.

• Kitos sąlygos: susisiekite su mumis ir aptarkite.

Mokėjimo sąlygos

• PayPal: greitas ir saugus mokėjimas už pavyzdžius ir nedidelius užsakymus

• T/T (banko pavedimas): standartinis mokėjimo būdas už įprastus gamybos užsakymus

• Alibaba Trade Assurance: saugi internetinių operacijų užsakymų apsauga su pirkėjo garantija

• Kredito kortelė: priimama per PayPal, Alibaba

• Lanksčios mokėjimo sąlygos: galima derėtis

Pristatymo laikas

• Standartinė gamyba: ~10-15 darbo dienų

• Tinkintos konfigūracijos: 15–20 darbo dienų

• Tūriniai užsakymai: dėl gamybos grafiko susisiekite

• Tarptautinis pristatymas: ~3–5 darbo dienos (DHL / UPS / „FedEx express“)

• Pagreitinta paslauga: galima paprašius

Operacijos pastabos ir tvarkymas

Pluošto tvarkymas

• Venkite staigių lenkimų ar sulenkimų, kurie gali pažeisti pluoštą

• Netraukite ir nesukite pluoštinių kojelių

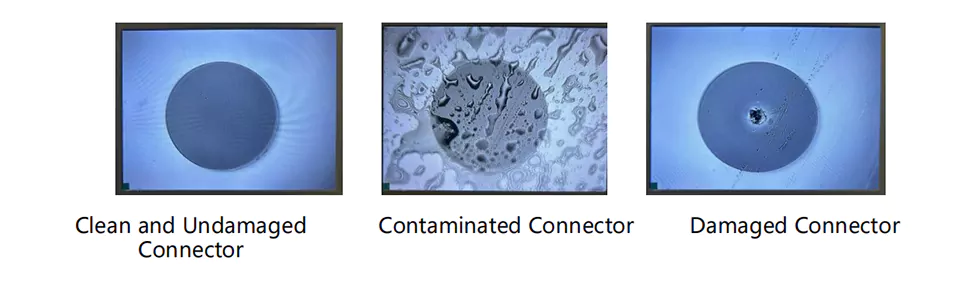

• Prieš prijungdami išvalykite pluošto jungtis naudodami tinkamus valymo įrankius

• Visada naudokite apsauginius dangtelius nuo dulkių, kai jungtis nenaudojama

• Prieš naudodami apžiūrėkite, ar nepažeistas pluošto galas

Galios ir veikimo svarstymai

• Prieš prijungdami įsitikinkite, kad maitinimo įtampa yra tinkama

• Neviršykite maksimalios pavaros srovės arba galios

• Norėdami nuolat veikti, naudokite tinkamą šilumos šalinimą

• Prieš prijungdami / atjungdami šviesolaidį išjunkite maitinimą

• Nežiūrėkite tiesiai į šviesolaidžio išvestį, kai įjungtas maitinimas
