1060nm 5mW SLED lazerinis diodas

Turinys

1. 1060nm 5mW SLED lazerinio diodo pristatymas

2. Techninės specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Pakavimo pavyzdys

6. Užsakymo informacija

7. Duomenų lapas

8. Kainos pasiūlymo ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir aptarnavimas po pardavimo

Produkto pristatymas

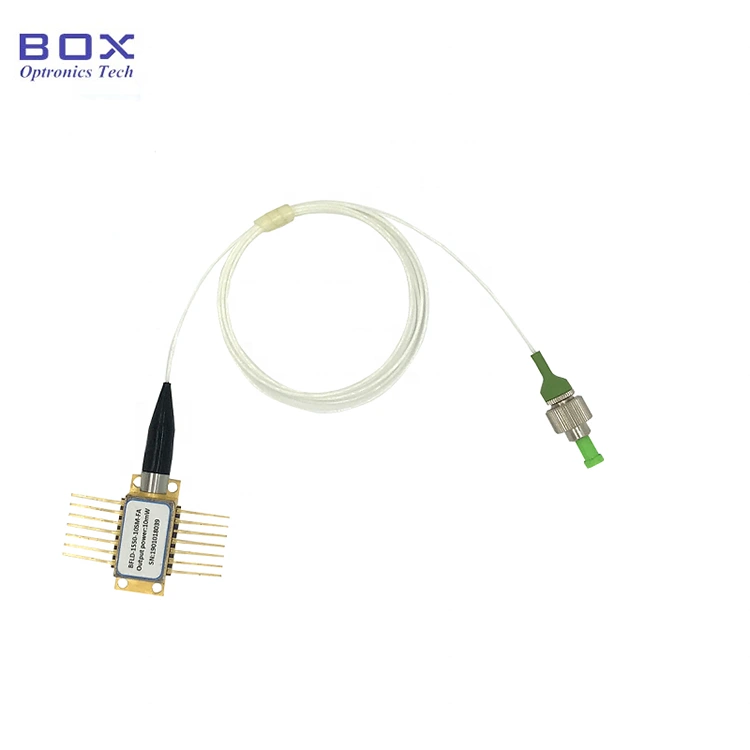

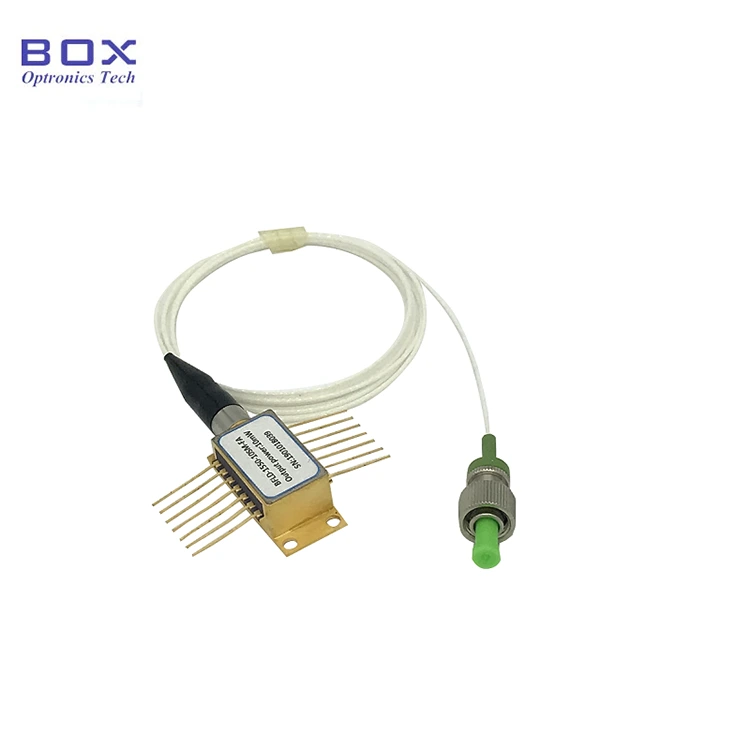

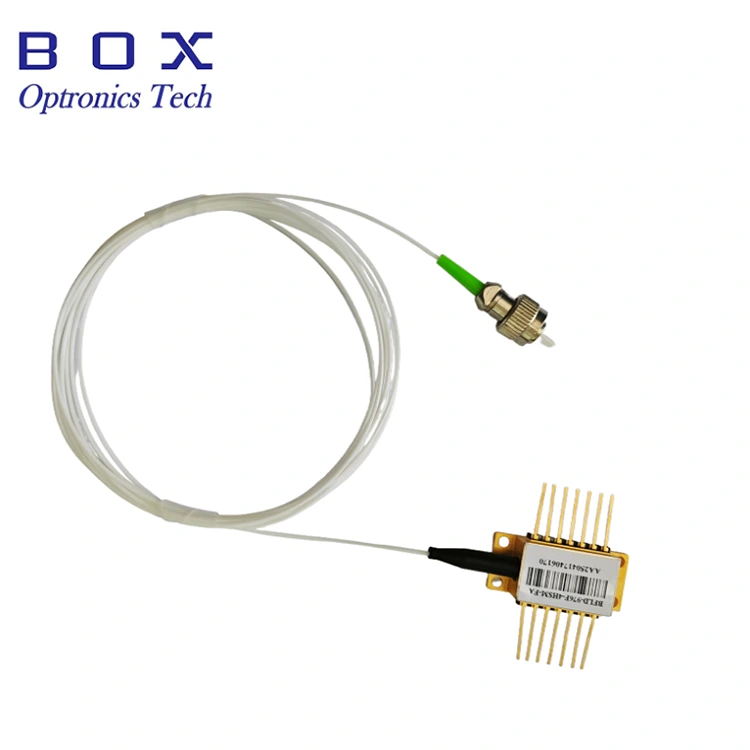

Tai 1060nm 5mW SLED lazerinis diodas su 14 kontaktų drugelio paketu. Jame yra iki 5 mW išėjimo galia, didesnis nei 15 nm 3 dB dažnių juostos plotis ir integruotas TEC bei termistorius, užtikrinantis stabilų ir sklandų spektrą. Tinka optinei koherentinei tomografijai (OCT). Jei kaiščius reikia lituoti, litavimo temperatūra neturi viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių.

Gaminio specifikacijos

Produkto savybės

● SM Hi1060 arba PM980 košė;

● Išėjimo galia iki 5mW;

● 14 kontaktų BTF paketas su TEC ir monitoriaus PD.

Produkto programos

● Šviesolaidiniai giroskopai;

● Šviesolaidinė jutimo sistema;

● Optinės įrangos sistema.

Produkto informacija

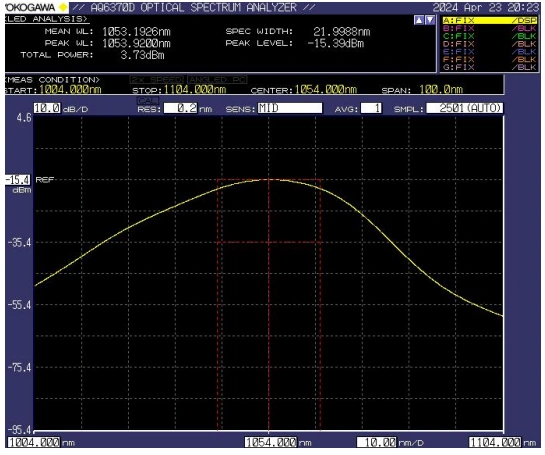

● Tipinis spektras: -3 dB Pralaidumas Min.15nm / Tipas.20nm

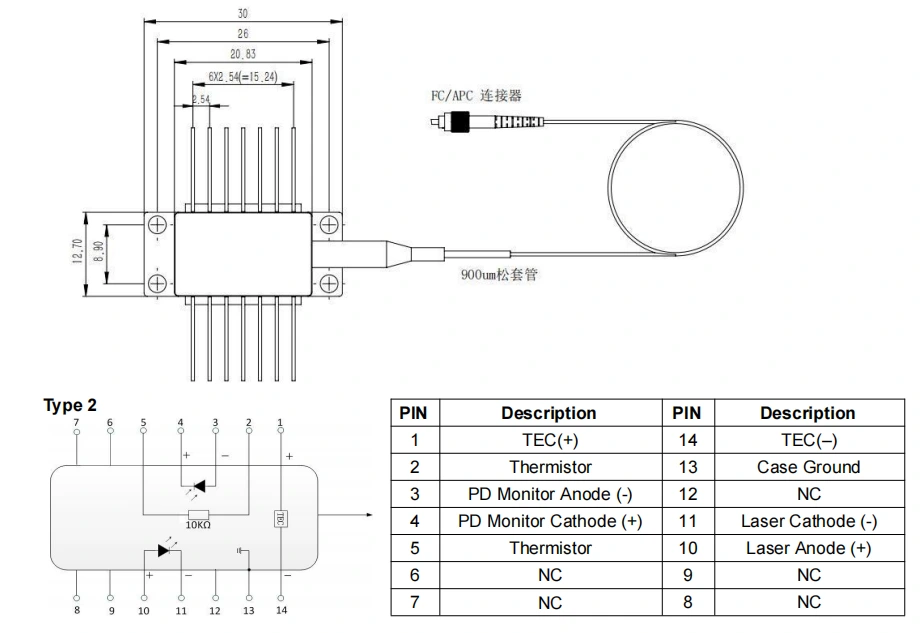

● Pakuotės brėžinys ir PIN išvesties apibrėžimas (vienetas: mm) - 1060 nm 5 mW SLED lazerinis diodas

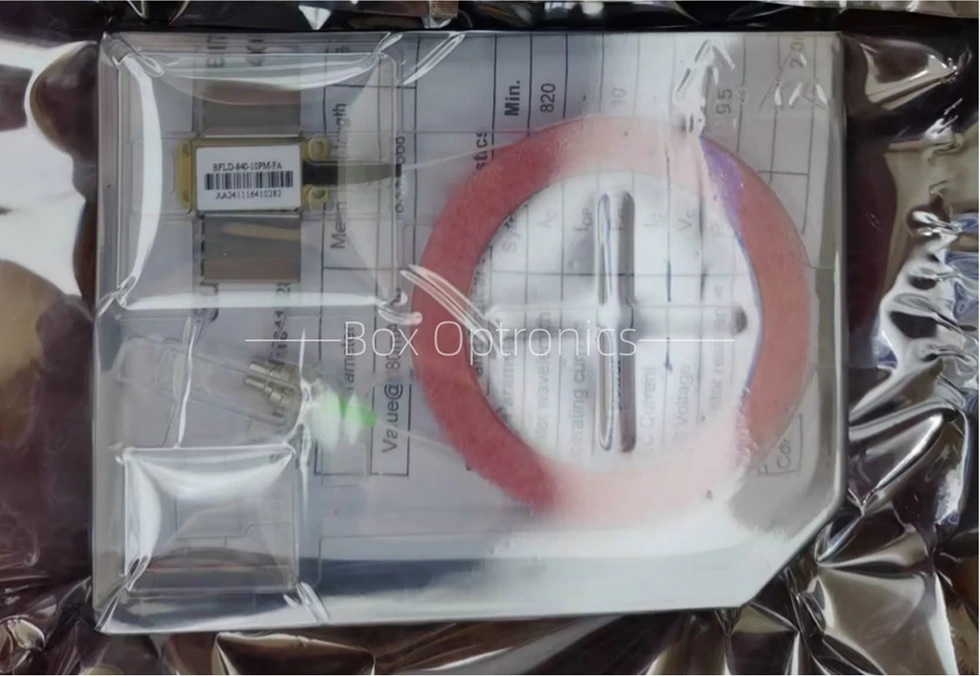

● Pakavimo pavyzdys

*Atskiras įrenginys; nėra įmontuotos tvarkyklės (neprivaloma išorinė tvarkyklė).

Užsakymo informacija

pvz.: BFSLD-1060-5SM-FA

(Užsakymo informacija: 1060nm 5mW SLED lazerinis diodas, drugelio paketas, su SM Hi1060 pluoštu, FC/APC jungtimi).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas

Duomenų lapas

Kainos ir apmokėjimo sąlygos

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto apmokėkite prekių siuntimo išlaidas.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos

● Veikdamas šis įrenginys skleidžia didelio intensyvumo lazerio spindulį; nežiūrėkite tiesiai į pluošto galinį paviršių, nes tai gali sužaloti akis.

● Šis prietaisas yra jautrus elektrostatiniam krūviui; todėl pakavimo, transportavimo ir naudojimo metu būtina griežtai laikytis antistatinės apsaugos priemonių. Be to, reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo viršįtampių, nes to nepadarius prietaisas gali būti negrįžtamai sugadintas (pvz., reikia užtikrinti tinkamą įrangos įžeminimą ir dėvėti antistatinį riešo dirželį).

● Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite ir netraukite įvorės, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis įsitikinkite, kad montuojant arba išimant prietaisą ir šviesolaidžio jungtį būtų pakeltos vienu metu.

● Jei kaiščius reikia lituoti, litavimo temperatūra neturi viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingas dėmesys turi būti skiriamas: litavimo proceso metu įrenginys turi būti be maitinimo, o lituoklis turi būti tinkamai įžemintas.

● Įjungimo proceso metu niekada nenaudokite didelės srovės tiesiogiai, nes tai gali sugadinti lustą. Vietoj to, įjunkite įrenginį srovės lygiu, artimu lusto slenksčiui, tada palaipsniui didinkite srovę mažais žingsneliais, kol bus pasiektas norimas lygis.

● Prieš įjungdami visus komponentus, pirmiausia įjunkite aušintuvą, o tada atlikite laipsniško įjungimo veiksmus, kad išvengtumėte lusto perkaitimo ir perkrovos.

Kokybės užtikrinimas ir aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) arba aplinkos poveikio padaryta žala.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
