840nm 10mW 35nm BW SLD diodas

Turinys

1. 840 nm 10 mW 35 nm BW SLD diodo įvedimas

2. Techninės specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Pakavimo pavyzdys

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos pasiūlymo ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir aptarnavimas po pardavimo

Produkto pristatymas

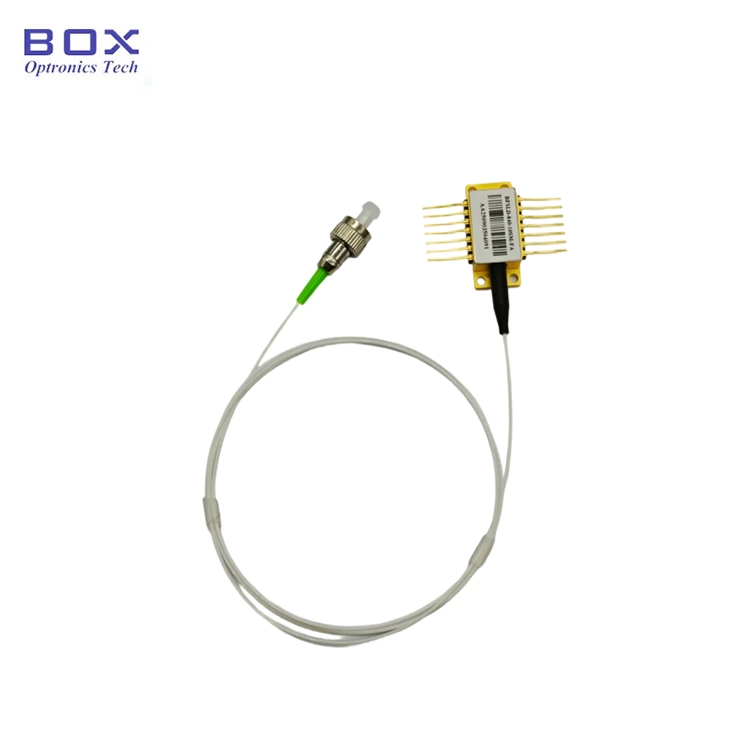

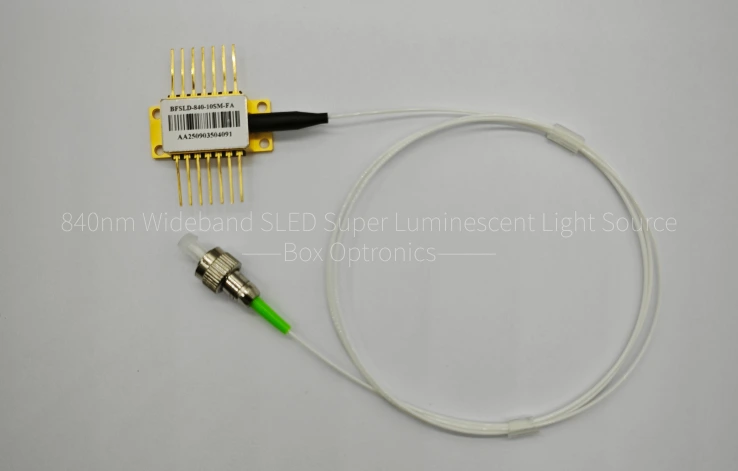

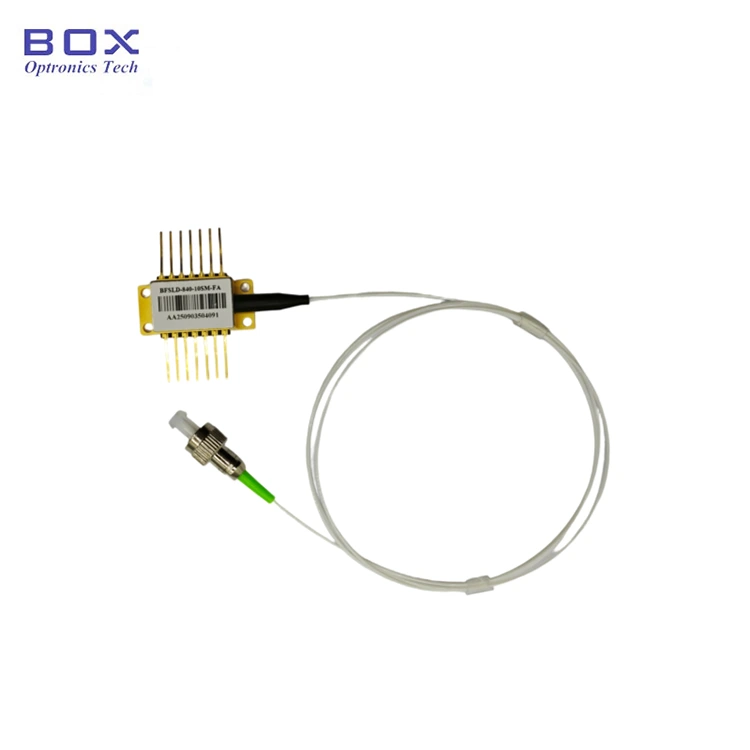

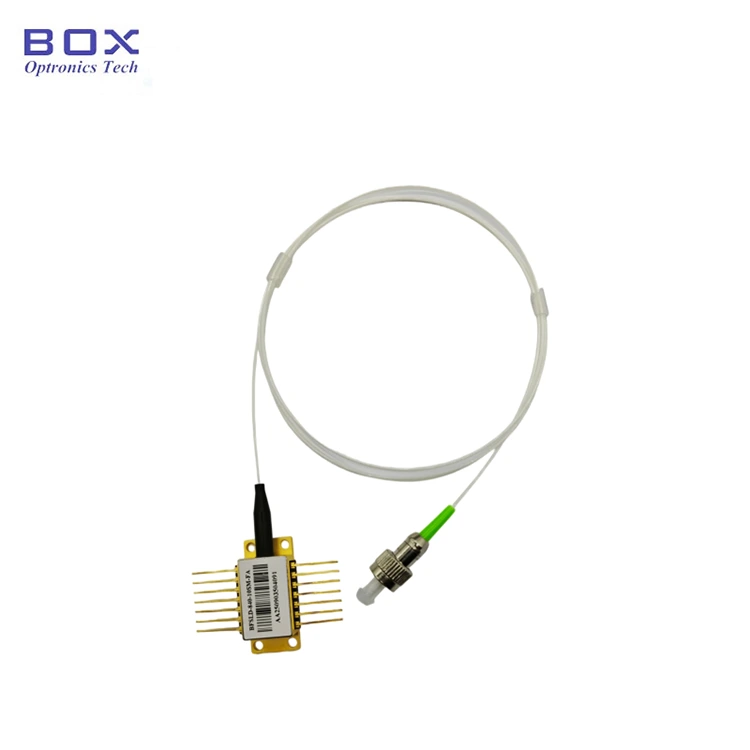

Tai 840 nm plačiajuostis SLED super liuminescencinis diodas su 14 kontaktų drugelio paketu. Jame yra iki 10 mW išvesties galia, didesnis nei 35 nm 3 dB pralaidumas ir integruotas TEC bei termistorius, kad spektras būtų stabilus ir sklandus. Tinka optinei koherentinei tomografijai (OCT). Jei kaiščius reikia lituoti, litavimo temperatūra neturi viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių.

Gaminio specifikacijos

Produkto savybės

● SM pluošto arba PM pluošto pigtail;

● Didelė išėjimo galia iki 10mW;

● 14 kontaktų BTF paketas su TEC.

Produkto programos

● Šviesolaidiniai giroskopai;

● Laboratoriniai plačiajuostės šviesos šaltiniai ir optinis bandymas;

● Optinės koherentinės tomografijos (OCT) ir medicininio vaizdo gavimo įranga.

Produkto informacija

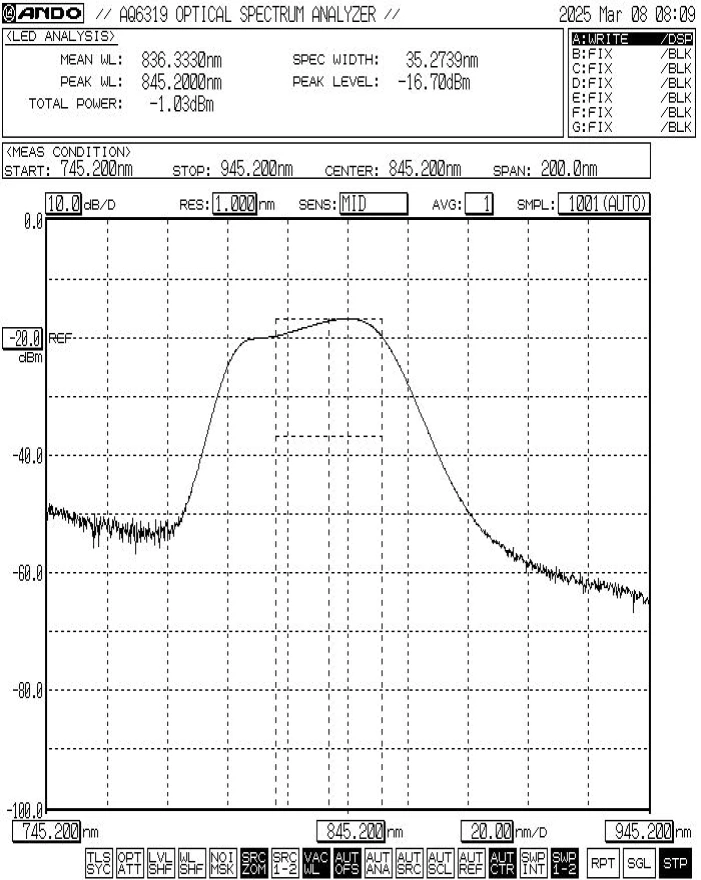

● Tipinis spektras: -3dB Pralaidumas Min.30nm / Tip.35nm

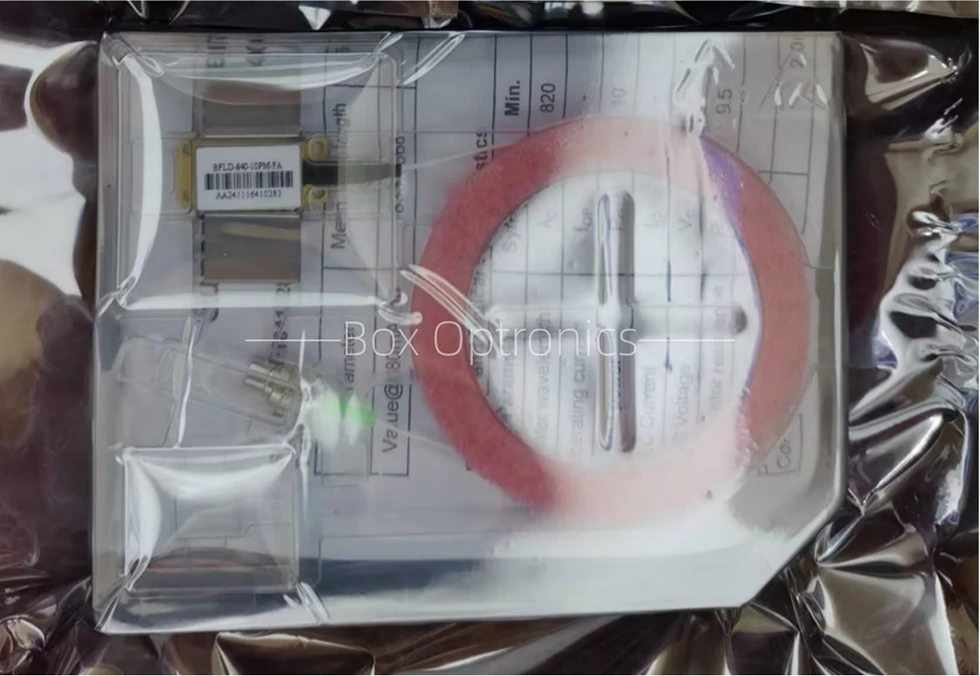

● Pakavimo pavyzdys

Atskiras įrenginys; nėra įmontuotos tvarkyklės (neprivaloma išorinė tvarkyklė).

Užsakymo informacija

pvz.: BFSLD-840-103SM-FA

(Užsakymo informacija: 840nm 10mW 35nm BW SLD diodas, drugelio paketas, tipinis -3dB pralaidumas 35nnm, su SM skaidula, FC/APC jungtimi).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir testo lapas

Duomenų lapas

Testo lapas

Kainos ir apmokėjimo sąlygos

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto apmokėkite prekių siuntimo išlaidas.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos

● Veikdamas šis įrenginys skleidžia didelio intensyvumo lazerio spindulį; nežiūrėkite tiesiai į pluošto galinį paviršių, nes tai gali sužaloti akis.

● Šis prietaisas yra jautrus elektrostatiniam krūviui; todėl pakavimo, transportavimo ir naudojimo metu būtina griežtai laikytis antistatinės apsaugos priemonių. Be to, reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo viršįtampių, nes to nepadarius prietaisas gali būti negrįžtamai sugadintas (pvz., reikia užtikrinti tinkamą įrangos įžeminimą ir dėvėti antistatinį riešo dirželį).

● Patikrinkite gaminio veikimo grandinės stabilumą, kad išvengtumėte žalos, kurią sukelia impulsinės srovės.

● Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite ir netraukite įvorės, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis įsitikinkite, kad montuojant arba išimant prietaisą ir šviesolaidžio jungtį būtų pakeltos vienu metu.

● Jei kaiščius reikia lituoti, litavimo temperatūra neturi viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingas dėmesys turi būti skiriamas: litavimo proceso metu įrenginys turi būti be maitinimo, o lituoklis turi būti tinkamai įžemintas.

● Naudodami įrenginį griežtai laikykitės duomenų lape nurodytų darbinės įtampos ir srovės diapazonų. Pagrindiniai parametrai, įskaitant Ith (slenkstinė srovė), Iop max (didžiausia darbinė srovė), Vop max (maksimali darbinė įtampa) ir λc (centrinis bangos ilgis) turėtų būti konkrečiai nurodyti siuntimo metu pateiktoje bandymo ataskaitoje. Pastaba: Naudojimas viršijant absoliučią maksimalią vertę gali negrįžtamai sugadinti įrenginį.

Kokybės užtikrinimas ir aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) arba aplinkos poveikio padaryta žala.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
