1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

Turinys

1. 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulio pristatymas

2. Techninės specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Produkto informacija

6. Saugaus naudojimo vadovas

7. Užsakymo informacija

8. Duomenų lapas ir testo lapas

9. Kainos pasiūlymo ir apmokėjimo sąlygos

10. Pristatymo laikas

11. Eksploatacijos pastabos ir priežiūra

12. Kokybės užtikrinimas ir aptarnavimas po pardavimo

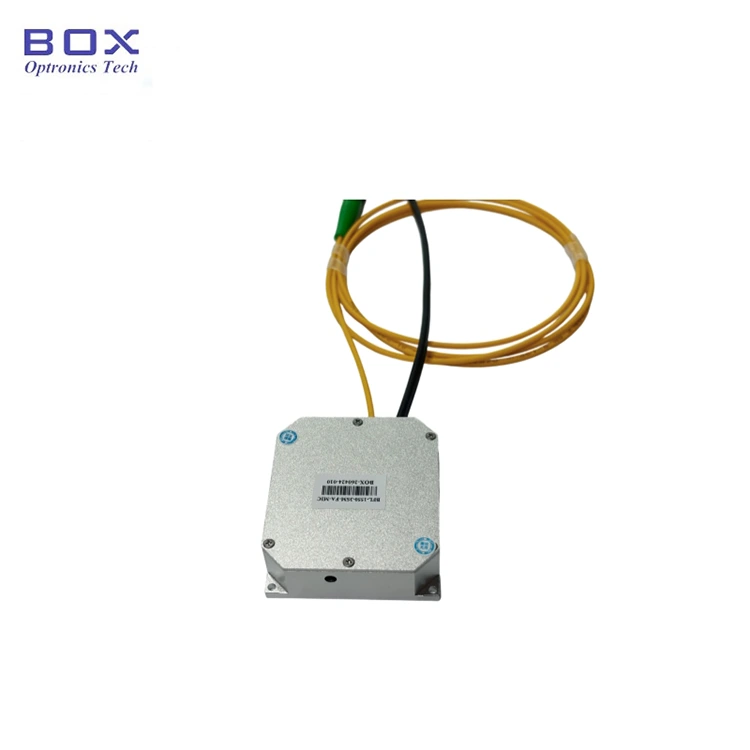

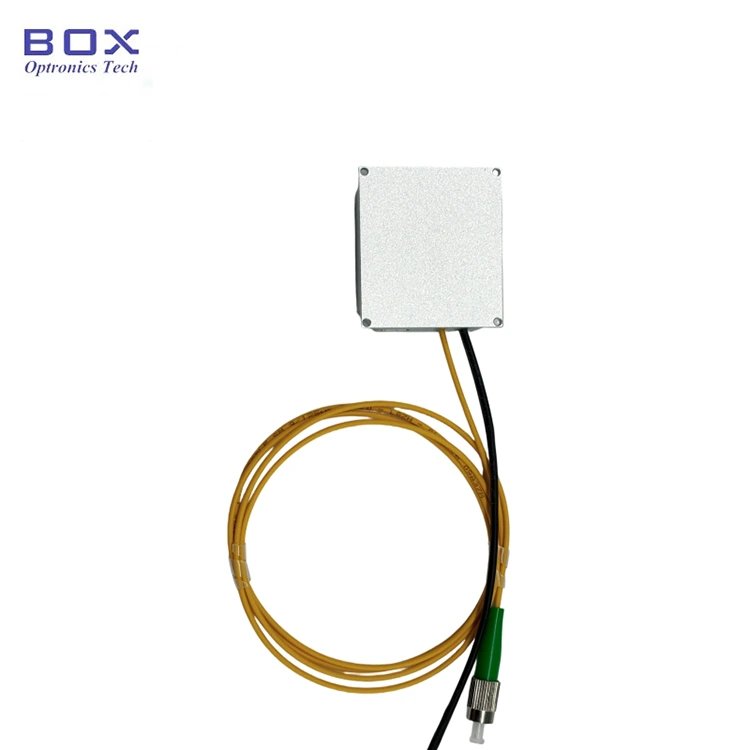

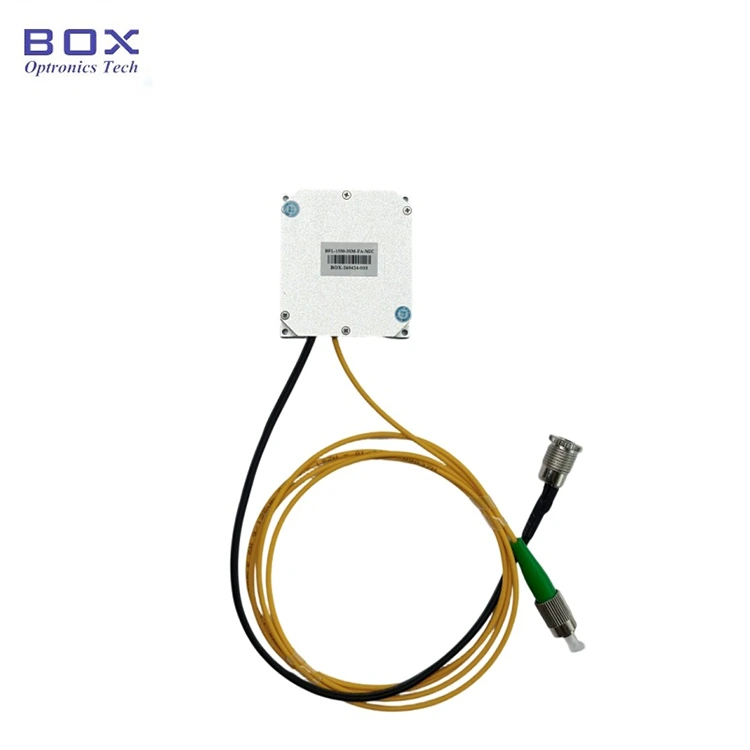

Produkto pristatymas - 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

Tai 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis, kuriame įdiegta superliuminescencinių diodų technologija, 3 mW ir 10 mW pasirenkama išėjimo galia, -3 dB dažnių juostos plotis virš 30 nm, plokščias spektras, mažas pulsavimas ir puikus ilgalaikis stabilumas. Galimi SM ir PM pluoštai. Jis palaiko RS485 ryšio sąsają ir stebėjimo programinę įrangą, skirtą sistemos integravimui. Kompaktiški matmenys yra tik 46,6 x 51,6 x 15 mm.

Gaminio specifikacijos - 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

Produkto savybės – 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

● Mažas dydis; l

● Platus spektras;

● Mažas spektrinis pulsavimas;

● DB9 Female (RS485) ryšiai, kad būtų lengva integruoti.

Produkto pritaikymas – 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

● Optinė koherentinė tomografija (OCT);

● Medicininis vaizdavimas;

● Skaidulinis optinis giroskopas (FOG).

Produkto informacija – 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

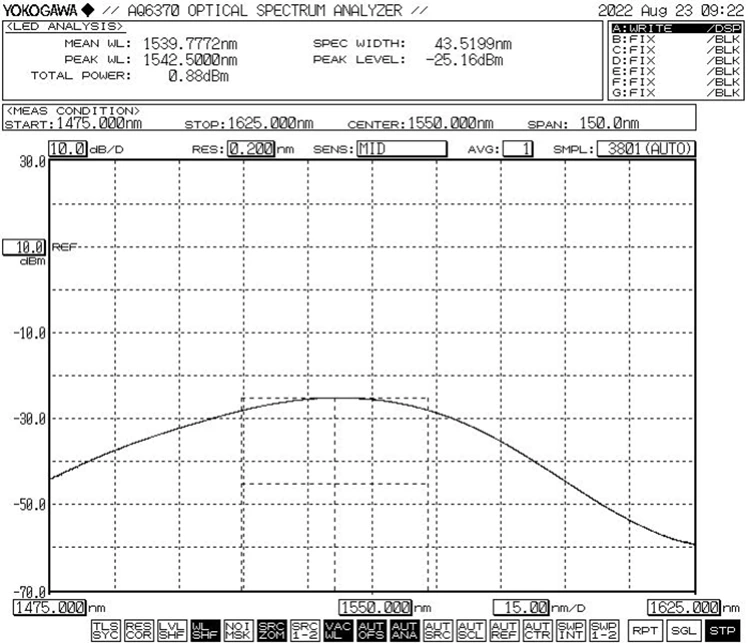

● Tipinis spektras: -3dB Pralaidumas Min.30nm

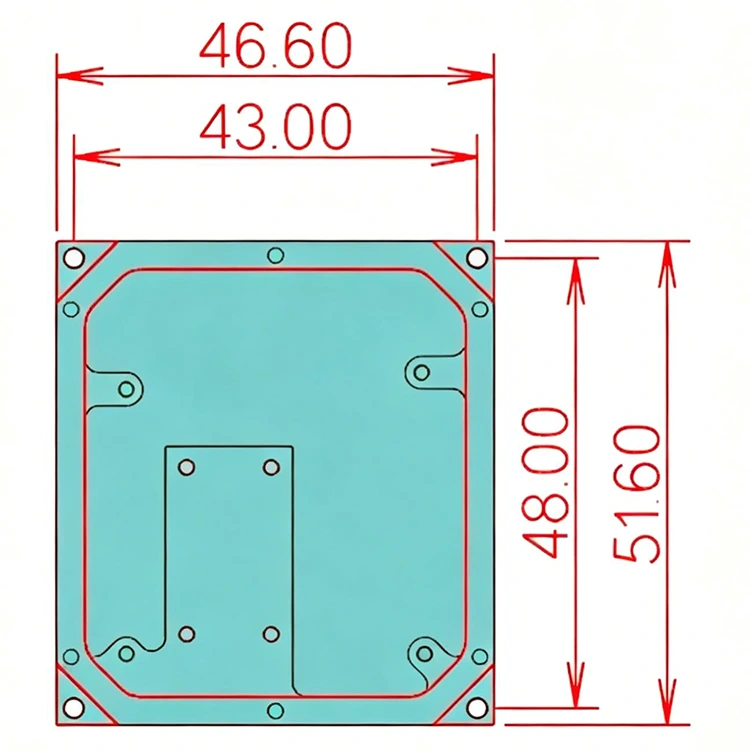

● Matmenys (mm): 46,6 (P) × 51,6 (G) × 15 (A)

Veikimo žingsniai – 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

1 veiksmas. Išpakavimas: Prieš surinkdami patikrinkite, ar visi priedai yra sukomplektuoti.

2 veiksmas. Maitinimo šaltinis: prijungtas prie nuolatinės srovės perjungiamojo maitinimo šaltinio arba reguliuojamo maitinimo šaltinio, atitinkančio jų maitinimo reikalavimus. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. (Maitinimo adapteris tiekiamas pagal vietinius įtampos standartus.)

3 veiksmas. Išvesties pluošto prijungimas: atidarykite dulkių dangtelį prie pluošto jungties arba flanšo, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite pluoštą su prietaisu arba galios matuokliu, kurį norite išbandyti, įsitikinę, kad nėra užterštumo ir pažeidimų.

4 nustatymas. Prijunkite prie pagrindinio kompiuterio: naudokite žalią prievado kabelį ir USB-RS485 DB9 duomenų kabelį, kad prijungtumėte 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulį ir kompiuterį; kompiuteris pirmiausia turi įdiegti tam skirtą nuosekliojo prievado tvarkyklę, kad būtų galima atpažinti USB-RS485 nuosekliojo prievado duomenų kabelį, kitaip pagrindinio kompiuterio programinė įranga ir šviesos šaltinio modulis nebus tinkamai prijungti ir užmegzti ryšį. Paklauskite Box Optronics vairuotojo.

5 veiksmas. Valdymo programinė įranga: „Box Optronics“ teikia nuosekliąją komandą arba kompiuterio programinę įrangą, skirtą valdyti 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulio LD srovę ir LD temperatūrą. Pasirinkite tinkamą prievadą, nustatykite srovę ir temperatūrą, tada spustelėkite atidarymo mygtuką. (Kad išvengtumėte žalos, pradinio veikimo metu lėtai padidinkite pavaros srovę. Nejunkite visos srovės iš karto.)

6 veiksmas. Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite šviesolaidžio jungtį.

Užsakymo informacija-1550nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

pvz.: BSLD-1550-10SM-FA-MIC

(Užsakymo informacija: 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis, 10 mW išėjimo galia, su SMF-28e šviesolaidžiu, FC/APC jungtimi).

Dėl kitų pritaikytų reikalavimų kreipkitės adresu sales06@boxoptronics.com

Duomenų lapas ir bandymo lapas - 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

Duomenų lapas

Kainos pasiūlymo ir mokėjimo sąlygos - 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto apmokėkite prekių siuntimo išlaidas.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas - 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

Gamyba: 10-15 darbo dienų. (Jei yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika: 3-5 darbo dienos.

Naudojimo pastabos ir priežiūra – 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

● Prieš prijungdami, nuvalykite pluošto jungtis servetėle be pūkelių ir apžiūrėkite skaidulų galo detektorių. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Šviesolaidinės jungtys turi būti uždengtos dulkių dangteliais.

● Jei išvesties skaidulą reikia prijungti prie kito pluošto, rekomenduojama naudoti sintezės sujungiklį.

● Imkitės atsargumo priemonių nuo drėgmės, dulkių ir korozijos; laikyti sausoje vietoje.

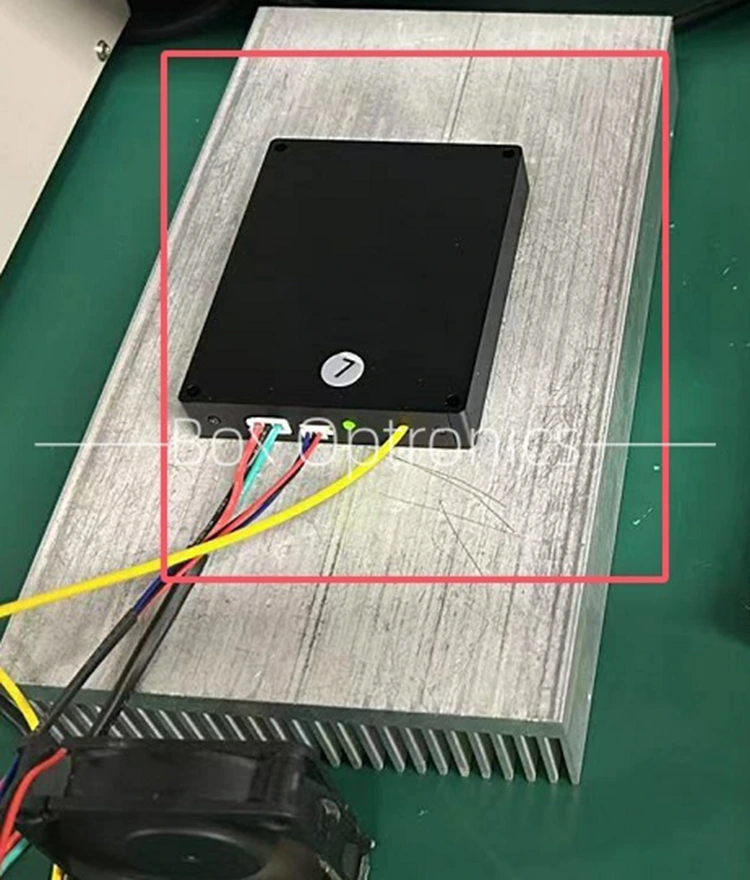

● Jei naudojate ilgą laiką, padėkite jį ant šilumos kriauklės.

Kokybės užtikrinimas ir aptarnavimas po pardavimo – 1550 nm SLD plačiajuosčio ryšio šviesos šaltinio mikromodulis

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau „Box Optronics“ pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais per garantinį laikotarpį:

(1) Žala, padaryta dėl natūralių veiksnių (pvz., žaibo, dulkių) arba aplinkos poveikio.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, keitimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
