840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis

Turinys

1. 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinio pristatymas

2. Techninės specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Produkto informacija

6. Saugaus naudojimo vadovas

7. Užsakymo informacija

8. Duomenų lapas ir testo lapas

9. Kainos pasiūlymo ir apmokėjimo sąlygos

10. Pristatymo laikas

11. Eksploatacijos pastabos ir priežiūra

12. Kokybės užtikrinimas ir aptarnavimas po pardavimo

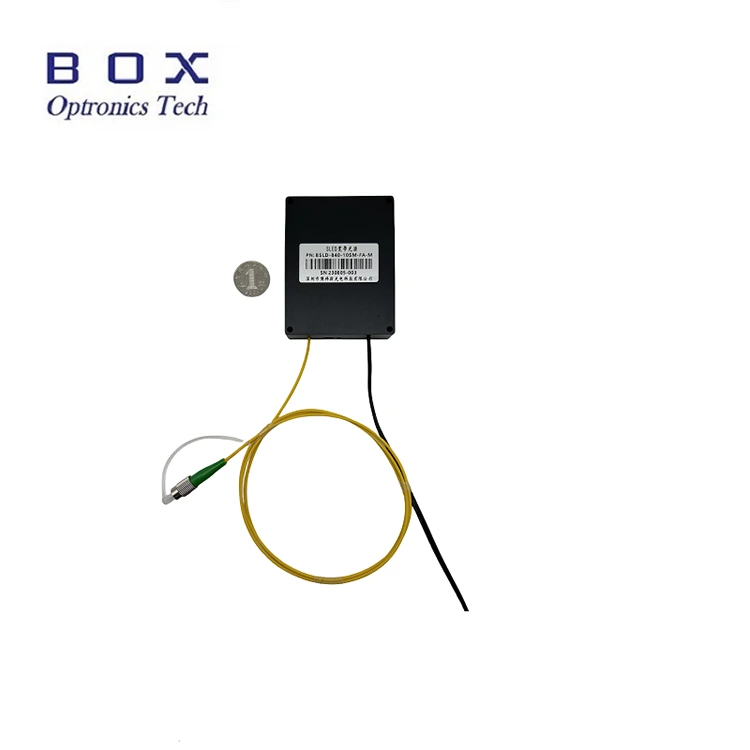

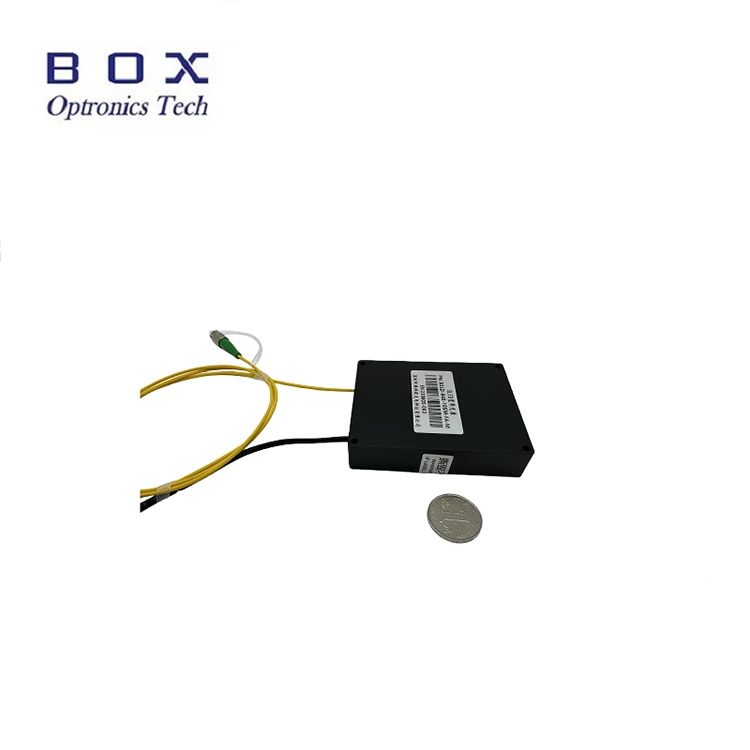

Produkto pristatymas – 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis

Tai 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis, kuriame įdiegta superliuminescencinių diodų technologija, išėjimo galia didesnė nei 10 mW, -3 dB dažnių juostos plotis virš 40 nm, plokščias spektras, mažas pulsavimas ir puikus ilgalaikis stabilumas.

Jis palaiko jutiklinio ekrano ir modulines konfigūracijas su RS-485 ryšio sąsaja ir stebėjimo programine įranga, skirta sistemos integravimui. Tinka skaidulų jutimui ir medicininiam vaizdavimui. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo.

Gaminio specifikacijos – 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis

Produkto savybės – 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis

Žemas spektrinis bangavimas; l

Plokščias spektras;

DB9 Female (RS485) ryšiai, kad būtų lengva integruoti;

Pritaikyta išėjimo galia ir pluošto tipas.

Produkto pritaikymas – 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis

Optinio pluošto jutimas;

Medicininis vaizdavimas;

Optinė koherentinė tomografija (OCT).

Produkto informacija – 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis

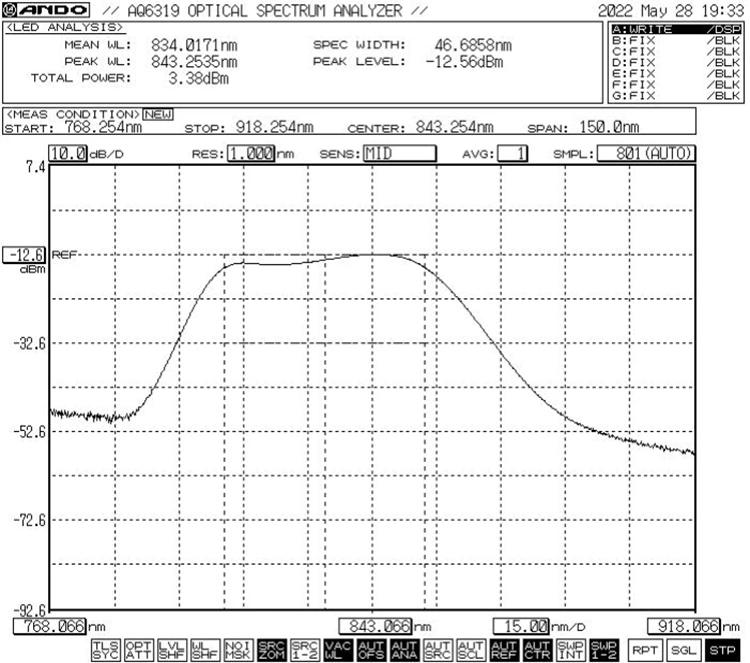

Tipinis spektras: -3 dB Pralaidumas Min.40nm / Tip.45nm

Matmenys (mm)

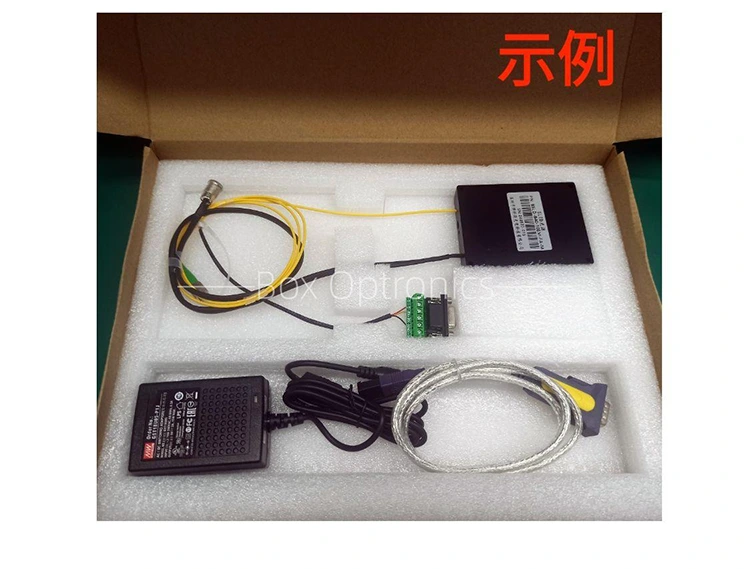

Standartiniai priedai

Veikimo žingsniai – 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis

1 veiksmas. Išpakavimas: prieš surinkdami patikrinkite, ar visi priedai yra sukomplektuoti, įskaitant SLED šviesos šaltinio modulį, USB duomenų kabelį, žalią prievado kabelį, maitinimo adapterį, bandymo ataskaitą ir kt.

2 veiksmas. Maitinimo šaltinis: prijungtas prie nuolatinės srovės perjungiamojo maitinimo šaltinio arba reguliuojamo maitinimo šaltinio, atitinkančio jų maitinimo reikalavimus. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. (Maitinimo adapteris tiekiamas pagal vietinius įtampos standartus.)

3 veiksmas. Išvesties pluošto prijungimas: atidarykite dulkių dangtelį prie pluošto jungties arba flanšo, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite pluoštą su prietaisu arba galios matuokliu, kurį norite išbandyti, įsitikinę, kad nėra užterštumo ir pažeidimų.

4 nustatymas. Prijunkite prie pagrindinio kompiuterio: naudokite žalią prievado kabelį ir USB-RS485 DB9 duomenų kabelį, kad prijungtumėte 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinį ir kompiuterį; kompiuteris pirmiausia turi įdiegti tam skirtą nuosekliojo prievado tvarkyklę, kad būtų galima atpažinti USB-RS485 nuosekliojo prievado duomenų kabelį, kitaip pagrindinio kompiuterio programinė įranga ir šviesos šaltinio modulis nebus tinkamai prijungti ir užmegzti ryšį. Paklauskite Box Optronics vairuotojo.

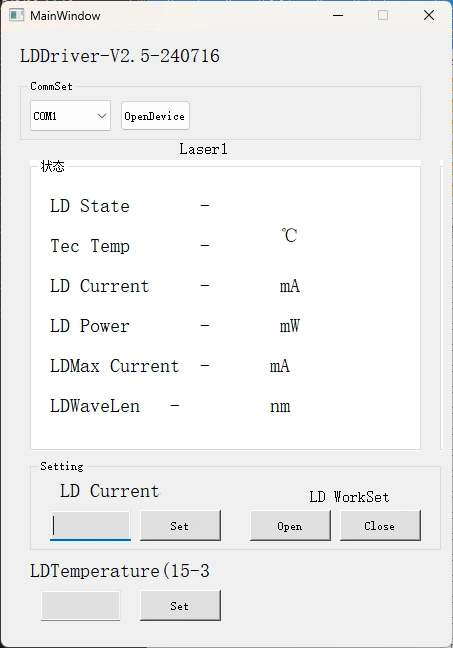

5 veiksmas. Valdymo programinė įranga: „Box Optronics“ teikia nuosekliąją komandą arba kompiuterio programinę įrangą, skirtą valdyti 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinio LD srovę ir LD temperatūrą. Pasirinkite tinkamą prievadą, nustatykite srovę ir temperatūrą, tada spustelėkite atidarymo mygtuką. (Kad išvengtumėte žalos, pradinio veikimo metu lėtai padidinkite pavaros srovę. Nejunkite visos srovės iš karto.)

6 veiksmas. Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite šviesolaidžio jungtį.

Užsakymo informacija - 840nm 10mW 40nm SLD plačiajuosčio ryšio šviesos šaltinis

pvz.: BSLD-840-104SM-FA-M

(Užsakymo informacija: 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis, su SM Hi780 pluoštu, FC/APC jungtimi, modulių paketu, 5 VDC maitinimo šaltiniu).

Dėl kitų pritaikytų reikalavimų kreipkitės adresu sales06@boxoptronics.com

Duomenų lapas ir bandymo lapas - 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis

Duomenų lapas

Testo lapas

Kainos pasiūlymo ir mokėjimo sąlygos - 840nm 10mW 40nm SLD plačiajuosčio ryšio šviesos šaltinis

Citatos sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto apmokėkite prekių siuntimo išlaidas.

(3)Kita

Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas - 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis

Gamyba: 10 darbo dienų. (Jei yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika: 3-5 darbo dienos.

Pastabos apie naudojimą ir priežiūra – 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis

Nerekomenduojama dažnai įkišti arba išimti šviesolaidinių jungčių išvesties galuose, kad būtų išvengta dulkių užteršimo (dėl to gali padidėti įvedimo nuostoliai) arba šviesolaidžio jungties galinių paviršių nudegimo.

Prieš prijungdami, nuvalykite pluošto jungtis servetėle be pūkelių ir apžiūrėkite skaidulų galo detektorių. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Šviesolaidinės jungtys turi būti uždengtos dulkių dangteliais.

Jei išvesties pluoštą reikia prijungti prie kito pluošto, rekomenduojama naudoti sintezės sujungiklį.

Imkitės atsargumo priemonių nuo drėgmės, dulkių ir korozijos; laikyti sausoje vietoje.

Kokybės užtikrinimas ir aptarnavimas po pardavimo – 840 nm 10 mW 40 nm SLD plačiajuosčio ryšio šviesos šaltinis

Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau „Box Optronics“ pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais per garantinį laikotarpį:

(1) Žala, padaryta dėl natūralių veiksnių (pvz., žaibo, dulkių) arba aplinkos poveikio.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, keitimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
