840nm 20mW SLED plačiajuosčio ryšio šviesos šaltinis

Turinys

1. 840 nm 20 mW SLED plačiajuosčio ryšio šviesos šaltinio pristatymas

2. Techninės specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Standartiniai priedai

6. Saugaus naudojimo vadovas

7. Užsakymo informacija

8. Duomenų lapas ir testo lapas

9. Kainos pasiūlymo ir apmokėjimo sąlygos

10. Pristatymo laikas

11. Eksploatacijos pastabos ir priežiūra

12. Kokybės užtikrinimas ir aptarnavimas po pardavimo

Produkto pristatymas

Tai 840 nm 20 mW SLED plačiajuosčio šviesos šaltinis, kuriame įdiegta superliuminescencinių diodų technologija, išėjimo galia viršija 20 mW, -3 dB dažnių juostos plotis virš 45 nm, plokščias spektras, mažas pulsavimas ir puikus ilgalaikis stabilumas. Jis palaiko stalines ir modulines konfigūracijas su ryšio sąsaja ir stebėjimo programine įranga, skirta pramoninei ir medicininei integracijai. Tinka pramoniniam UŠT, skaidulų jutimui ir medicininiam vaizdavimui. Naudokite vardinę įtampą, kontroliuokite temperatūrą ir drėgmę, užtikrinkite gerą šilumos išsklaidymą, venkite išėjimo perkrovos ir užteršimo.

Gaminio specifikacijos

Produkto savybės

● Mažas spektrinis pulsavimas;

● 20mW Didelė išėjimo galia;

● Dvigubo modulio / stalinio kompiuterio konfigūracijos su ryšio stebėjimu, kad būtų lengva integruoti;

● Palaiko SM/PM skaidulų pritaikymą, kad tiktų įvairioms optinėms sistemoms.

Produkto programos

● Pramonės UŠT;

● Oftalmologinė UŠT;

● Skaidulinių įrenginių kalibravimo ir pasyviųjų komponentų testavimo sistemos.

Produkto informacija

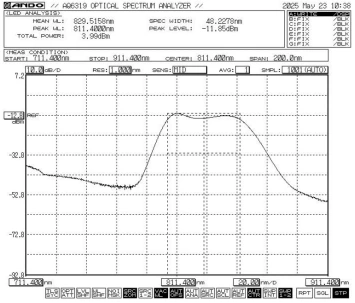

● Tipinis spektras: -3dB Pralaidumas Min.45 / Tipas.48

● Standartiniai priedai

Veikimo žingsniai

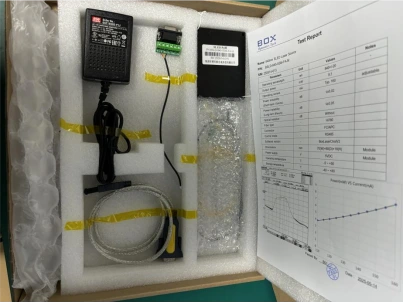

1 veiksmas.Išpakavimas: Prieš surinkdami patikrinkite, ar visi priedai yra sukomplektuoti, įskaitant SLED šviesos šaltinio modulį, USB duomenų kabelį, žalią prievado kabelį, maitinimo adapterį, bandymo ataskaitą ir kt.

2 veiksmas.Maitinimo šaltinis: prijungtas prie nuolatinės srovės perjungiamojo maitinimo šaltinio arba reguliuojamo maitinimo šaltinio, atitinkančio jų maitinimo reikalavimus. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. (Maitinimo adapteris tiekiamas pagal vietinius įtampos standartus.)

3 veiksmas.Išvesties pluošto prijungimas: atidarykite dulkių dangtelį prie pluošto jungties arba flanšo, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite pluoštą su prietaisu arba galios matuokliu, kurį norite išbandyti, įsitikinę, kad nėra užterštumo ir pažeidimų.

4 nustatymas.Prijunkite prie pagrindinio kompiuterio: naudokite žalią prievado kabelį ir USB-RS485 DB9 duomenų kabelį, kad prijungtumėte 840 nm 20 mW SLED plačiajuosčio ryšio šviesos šaltinį ir kompiuterį; kompiuteris pirmiausia turi įdiegti tam skirtą nuosekliojo prievado tvarkyklę, kad būtų galima atpažinti USB-RS485 nuosekliojo prievado duomenų kabelį, kitaip pagrindinio kompiuterio programinė įranga ir šviesos šaltinio modulis nebus tinkamai prijungti ir užmegzti ryšį. Paklauskite Box Optronics vairuotojo.

5 veiksmas.Valdymo programinė įranga: „Box Optronics“ teikia nuosekliąją komandą arba kompiuterio programinę įrangą, skirtą valdyti 840 nm 20 mW SLED plačiajuosčio ryšio šviesos šaltinio LD srovę ir LD temperatūrą. Pasirinkite tinkamą prievadą, nustatykite srovę ir temperatūrą, tada spustelėkite atidarymo mygtuką. (Kad išvengtumėte žalos, pradinio veikimo metu lėtai padidinkite pavaros srovę. Nejunkite visos srovės iš karto.)

6 veiksmas.Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite šviesolaidžio jungtį.

Užsakymo informacija

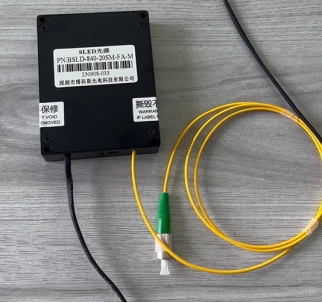

pvz.: BSLD-840-205SM-FA-M

(Užsakymo informacija: 840 nm 20 mW SLED plačiajuosčio ryšio šviesos šaltinis, -3 dB dažnių juostos plotis apie 50 nm, su SM CS 780 pluoštu, modulių paketas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir testo lapas

Duomenų lapas

Testo lapas

Kainos ir apmokėjimo sąlygos

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto apmokėkite prekių siuntimo išlaidas.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Eksploatacijos pastabos ir priežiūra

● Venkite dažnai prijungti / atjungti pluošto jungtis, kad nesusikauptų dulkės ir nepažeistumėte galinio paviršiaus.

● Prieš prijungdami, nuvalykite pluošto jungtis servetėle be pūkelių ir apžiūrėkite skaidulų galo detektorių. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Uždenkite nenaudojamas jungtis su dulkių dangteliais.

● Laikykite įrangą sausoje, be drėgmės aplinkoje.

Kokybės užtikrinimas ir aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) arba aplinkos poveikio padaryta žala.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
