1683 nm 10 mW šviesolaidinis lazeris

Turinys

1. 1683 nm įvedimas 10mW pluoštu sujungtas lazeris

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Produkto informacija

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

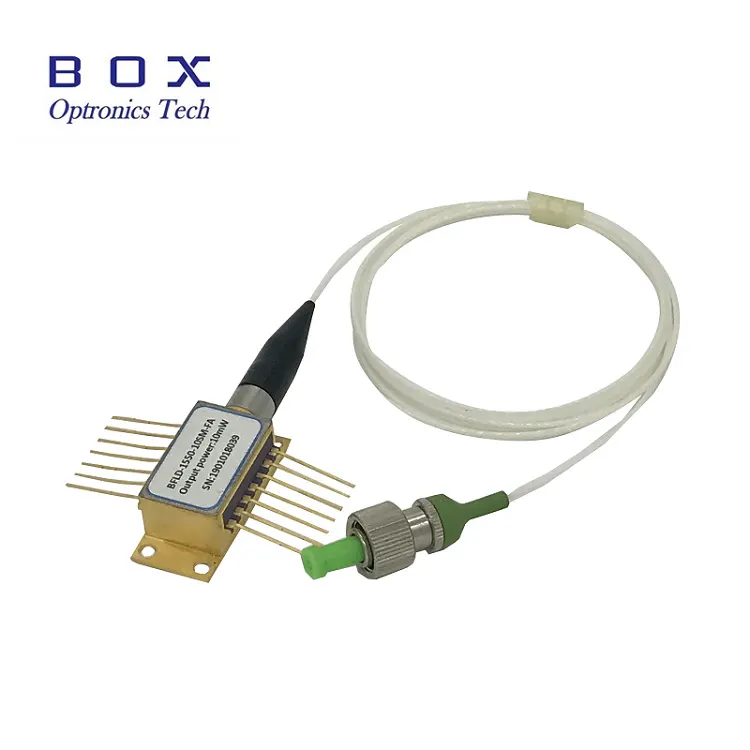

1683nm 10mW pluoštu sujungtas lazeris priima MQW DFB lustas, centrinis bangos ilgis 1683nm, bangos ilgio tolerancija +/-1nm, tipinė išvestis galia 10mW, 14 kontaktų BTF paketas, suderinamas su Telcordia GR-468 ir RoHS. Su Vienmodės skaidulos ir FC/APC jungtis, idealiai tinka TDLAS ir C2H6 dujoms aptikimo sistemos.

Produktas Specifikacijos

Produktas Savybės

● Aukštas stabili 10mW optinė išvestis;

● Pramonės standartas, 14PIN drugelio pakuotė;

● Įmontuotas TEC ir optinis izoliatorius;

● Daugikvantinė šulinio (MQW) paskirstytojo grįžtamojo ryšio (DFB) lazeris

●

Produktas Programos

● Derinamas diodinis lazeris sugerties spektroskopija;

● C2H6 Stebėjimas;

● Aplinkos oro kokybė stebėjimas;

● Optinio pluošto jutimas ir lazerinis aptikimas.

Produktas Detalės

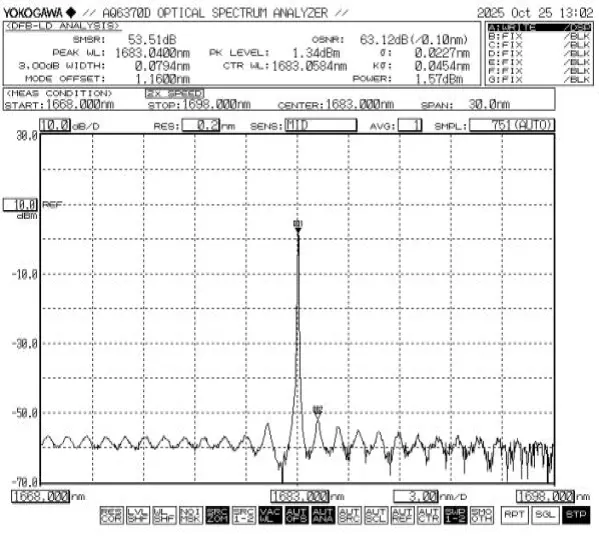

● Tipinis spektras: 1683 nm, +/-1 nm WL tolerancija.

● DUK

(1) Koks yra pluošto tipas ir jungties specifikacija?

– Standartinė konfigūracija naudoja vieno modo skaidulą su FC/APC jungtis.

(2) Koks yra pakuotės tipas ir tvirtinimo būdas?

--1683nm 10mW pluoštu sujungtas lazeris yra standartiniame 14 kontaktų drugelio paketas, suderinamas su pagrindiniais lazeriniais lizdais ir tvirtinimu armatūra. Tvirtinimo angos yra skirtos tvirtinimui varžtais arba termo padu priedas.

(3) Ar galima atlikti mėginių testavimą? Kokios paslaugos siūlomos atliekant masinius pirkimus?

- Palaikomas mėginių testavimas ir nedidelės apimties bandomoji gamyba. Masiniams pirkimams siūlome apimties kainas, gamyklinių bandymų ataskaitas, pritaikytas individualiems poreikiams parametrus (pvz., pluošto ilgį, apvalkalo tipą ir jungties tipą).

Užsakymas informacija

pvz.: BFLD-1683-10SM-FA

(Užsakymo informacija: 1683nm 10mW pluošto prijungtas lazeris, 14 kontaktų drugelis paketas, su SM pluoštu, FC/APC jungtimi, 1 tipo kištuku).

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacija Pastabos

● Šis prietaisas yra jautrus elektrostatiniam krūviui; todėl griežtai laikomasi pakavimo metu reikalingos antistatinės apsaugos priemonės, transportavimas ir naudojimas. Be to, reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo šaltinio šuolių, nes to nepadarius gali būti negrįžtamai sugadintas įrenginį (pvz., užtikrinti tinkamą įrangos įžeminimą ir dėvėti antistatinį riešo dirželis).

● Jei kaiščius reikia lituoti, litavimo temperatūra neturi būti viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingas reikia atkreipti dėmesį į šiuos dalykus: litavimo proceso metu prietaisas turi būti be maitinimo, o lituoklis turi būti tinkamai įžemintas.

● Naudodami prietaisą griežtai laikykitės darbinės įtampos ir duomenų lape nurodyti srovės diapazonai. Pagrindiniai parametrai, įskaitant Ith (Slenkstinė srovė), Iop max (didžiausia darbinė srovė), Vop max (maksimali Darbinė įtampa) ir λc (centrinis bangos ilgis) – turėtų būti nurodytos konkrečiai siuntimo metu pateiktoje bandymo ataskaitoje.Pastaba: Veikimas viršijant absoliučią maksimalią vertę, prietaisas gali būti negrįžtamai sugadintas.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
