1532 nm DFB BTF lazerinis diodas

Turinys

1. 1532 nm įvedimas DFB BTF lazerinis diodas

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Produkto informacija

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

1532 nm DFB BTF lazerinis diodas su centriniu bangos ilgiu 1532,68nm (ITU CH56), optinė išėjimo galia 10mW. Integruotas TEC ir termistorius užtikrinti stabilų veikimą. Veikimo metu tinkamai prijunkite pagal kontakto apibrėžimas, valdykite vardinę srovę ir temperatūrą diapazoną ir išvengti ESD pažeidimų bei veikimo per didelės įtampos.

Produktas Specifikacijos

Produkto savybės

● Drugelis paketas, įmontuotas TEC;

● Plati temperatūra patikimumas; 

● Aukštas patikimumas, greitas atsakas, geras stabilumas.

Produkto programos

● C2H2 Acetileno dujos jutimas; 

● Optinis pluoštas Ryšys ir mikrobangų fotoninis perdavimas;

● Lazeriniai nuotolio ieškikliai.

Produktas Detalės

● Tipinis spektras: 1532,68 nm, +/-0,5 nm bangos ilgio tolerancija.

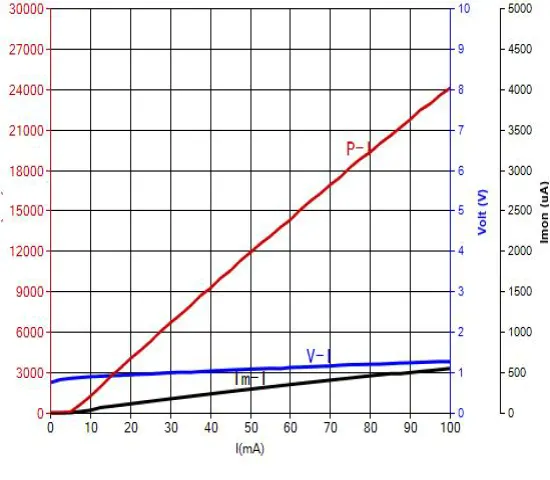

● PIV-1532nm 10mW DFB BTF lazeris Diodas

● DUK-1532nm DFB BTF lazerinis diodas

(1) Kas yra BTF paketas?

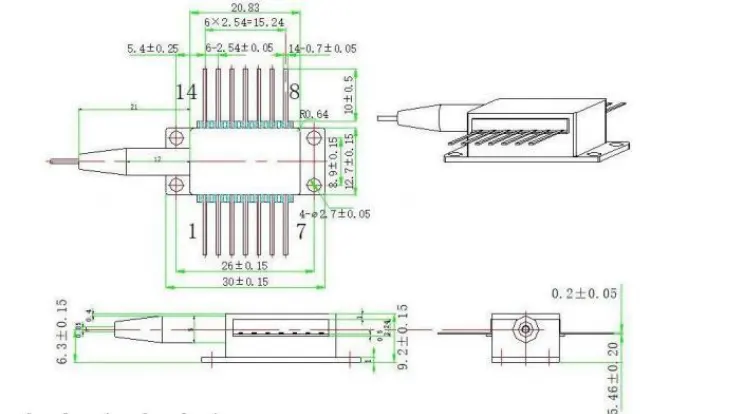

- BTF (Drugelio) paketas yra standartinis 14 kontaktų drugelių paketas, labiausiai paplitęs pramoninės klasės pakuotės formatas optoelektronikoje pramonė. Šis paketas integruoja lazerio lustą, TEC temperatūros valdymą, termistorius ir fotodiodas, pasižymintys puikiu hermetiškumu ir terminiu valdymo našumą. Esminio skirtumo nuo standartinio nėra drugelių pakuotė; „BTF“ gaminyje dažniausiai naudojamas kaip „drugelio“ santrumpa įvardijimas.

(2) Kokius vairavimo režimus palaiko šis gaminys?

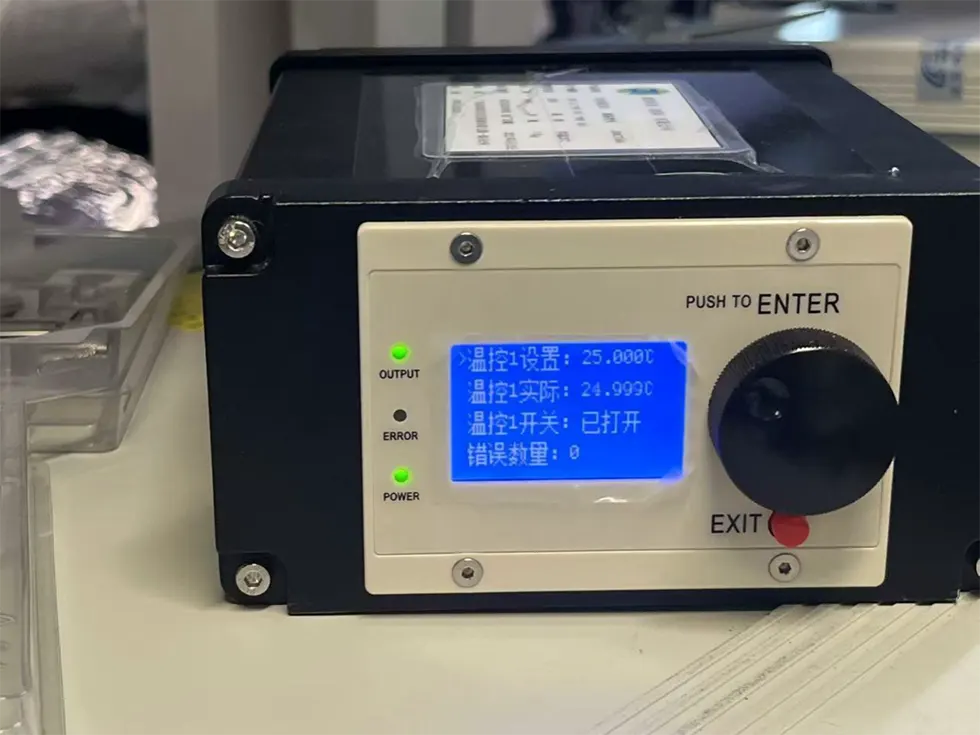

--1532nm DFB BTF lazerinis diodas palaiko nuolatines bangas (CW) operacija. Rekomenduojamas žemo triukšmo nuolatinės srovės šaltinis (slenkstis srovė maždaug 5-20mA, darbinė srovė 50-90mA), kartu su TEC valdiklis temperatūros stabilizavimui (paprastai nustatytas 25 ℃).

(3) Ar galima atlikti mėginių testavimą?

- Palaikomas mėginių testavimas ir nedidelės apimties bandomoji gamyba. Masiniams pirkimams siūlome apimties kainas ir pakopines kainas.

Užsakymas informacija

pvz.: BFLD-CH56-10SM-FA

(Užsakymo informacija: 1532nm DFB BTF lazerinis diodas, 10mW išėjimo galia, su SM pluoštas, FC/APC jungtis, 1 tipo kontaktas).

Duomenų lapas ir testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacija Pastabos

● Veikdamas šis įrenginys skleidžia didelio intensyvumo lazerio spindulį; daryti nežiūrėkite tiesiai į pluošto galinį paviršių, nes tai gali sužaloti akis.

● Šis prietaisas yra jautrus elektrostatiniam krūviui; todėl griežtai laikomasi pakavimo metu reikalingos antistatinės apsaugos priemonės, transportavimas ir naudojimas. Be to, reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo šaltinio šuolių, nes to nepadarius gali būti negrįžtamai sugadintas įrenginį (pvz., užtikrinti tinkamą įrangos įžeminimą ir dėvėti antistatinį riešo dirželis).

● Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite jo arba patraukite už movos, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis, įsitikinkite, kad ir įrenginys, ir šviesolaidinė jungtis montuojant arba išmontuojant pakeliami vienu metu.

● Prieš įjungdami visus komponentus, pirmiausia įjunkite aušintuvą ir tada tęskite laipsniškus įjungimo veiksmus, kad išvengtumėte lusto perkaitimo ir perkrova.

● Įjungimo metu niekada nejunkite didelės srovės tiesiogiai, pvz tai gali sugadinti lustą. Vietoj to, įjunkite įrenginį esamu lygiu arti lusto slenksčio, tada palaipsniui didinkite srovę mažomis žingsniais, kol pasiekiamas norimas lygis.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
