1392 nm 10 mW DFB drugelio lazerinis diodas

Turinys

1. 1392 nm įvedimas 10mW DFB drugelio lazerinis diodas

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Produkto informacija

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

1392 nm DFB pluoštu sujungtas lazeris su 14 kontaktų drugeliu paketas, centrinis bangos ilgis 1392nm, tipinė išėjimo galia 10mW. Integruotas TEC, termistorius ir monitorius PD, palaikantis SM skaidulą arba PM skaidulą. Jis daugiausia naudojamas H2O jutiklyje, optiniuose prietaisuose ir bandomuosiuose šviesos šaltiniuose. Pastaba: laidas per teisingas PIN apibrėžimas, laikykite švarų pluošto galą, kontroliuojant TEC. Per didelė įtampa, per didelė srovė, ESD, aukštos temperatūros litavimas ir per didelis pluošto lankstymas draudžiamas.

Produktas Specifikacijos

Produktas Savybės

● Didelio našumo, kelių kvantinių šulinių (MQW) paskirstytojo grįžtamojo ryšio (DFB) lazeris;

● SMF-28e arba PM1550 pluoštas;

● Pramonė standartinė hermetiškai uždaryta 14 kontaktų drugelio pakuotė;

● Įmontuotas TEC ir PD.

Produktas Programos

● Paskirstytas šviesolaidis jutimas;

● Šviesolaidinis ryšys bandymo įranga

● Vandens garų koncentracija aptikimas;

● Pagrindinis šviesos šaltinis TDLAS (Tunable Diode Laser Absorption Spectroscopy) sistemos;

● Tyrimai ir laboratorija Instrumentai.

Produktas Detalės

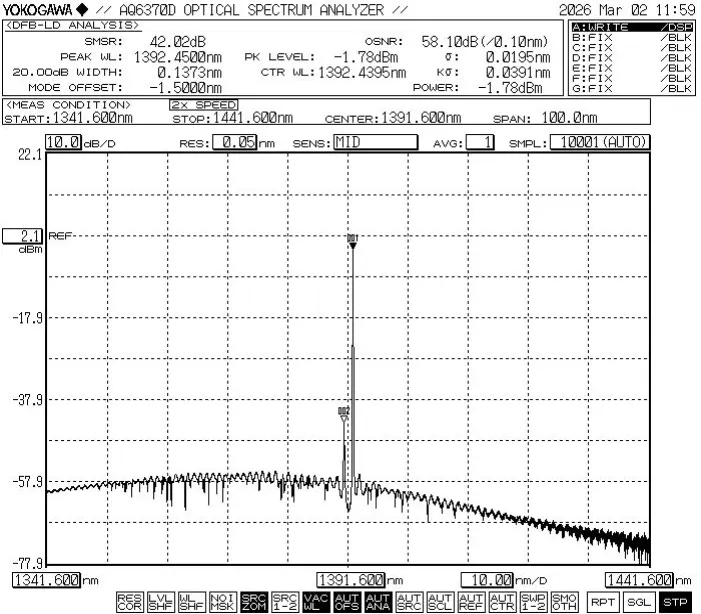

● Tipinis spektras: 1392 nm, +/-1 nm WL tolerancija.

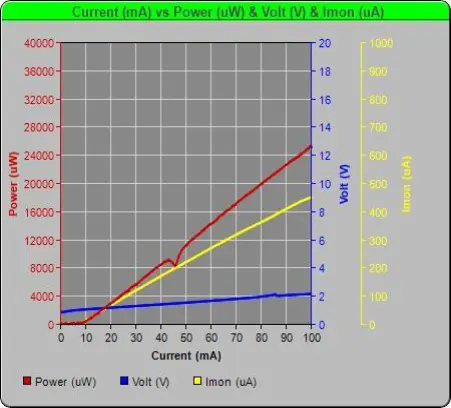

● PIV-1392nm 10mW DFB drugelio lazerinis diodas

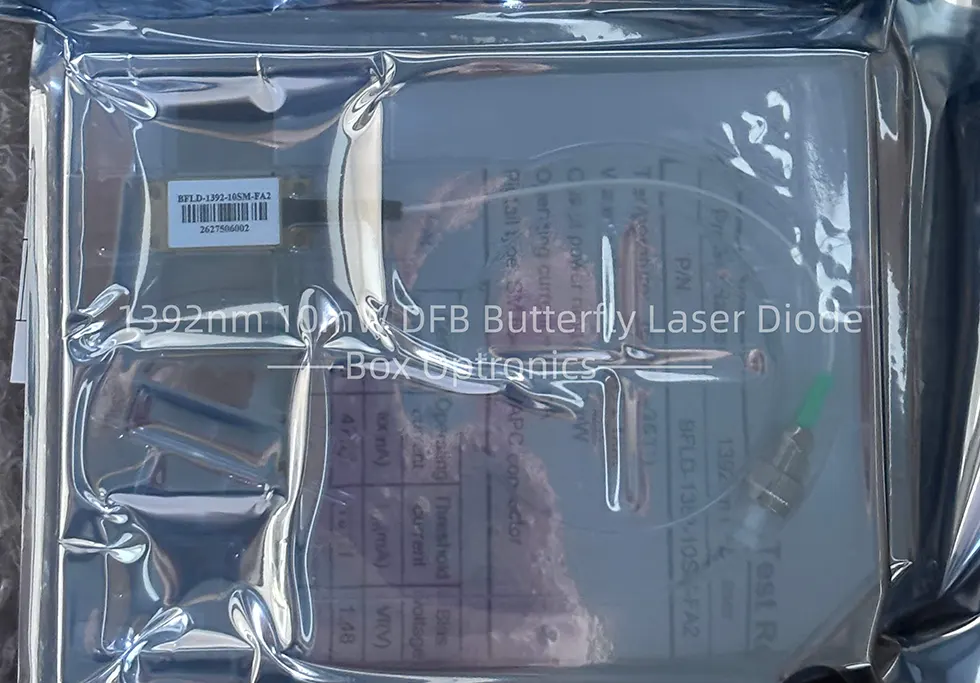

● Pakavimo pavyzdys

Užsakymas informacija

pvz.: BFLD-1392-10SM-FA2

(Užsakymo informacija: 1392nm 10mW DFB Butterfly lazerinis diodas su SM šviesolaidis, FC/APC jungtis, 2 tipo kontaktas).

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos

● Veikdamas šis įrenginys skleidžia didelio intensyvumo lazerio spindulį; daryti nežiūrėkite tiesiai į pluošto galinį paviršių, nes tai gali sužaloti akis.

● Šis prietaisas yra jautrus elektrostatiniam krūviui; todėl griežtai laikomasi pakavimo metu reikalingos antistatinės apsaugos priemonės, transportavimas ir naudojimas. Be to, reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo šaltinio šuolių, nes to nepadarius gali būti negrįžtamai sugadintas įrenginį (pvz., užtikrinti tinkamą įrangos įžeminimą ir dėvėti antistatinį riešo dirželis).

● Patikrinkite gaminio veikimo grandinės stabilumą, kad išvengtumėte impulsų srovių sukeltos žalos.

● Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite jo arba patraukite už movos, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis, įsitikinkite, kad ir įrenginys, ir šviesolaidinė jungtis montuojant arba išmontuojant pakeliami vienu metu.

● Jei kaiščius reikia lituoti, litavimo temperatūra neturi būti viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingas reikia atkreipti dėmesį į šiuos dalykus: litavimo proceso metu prietaisas turi būti be maitinimo, o lituoklis turi būti tinkamai įžemintas.

● Naudodami prietaisą griežtai laikykitės darbinės įtampos ir duomenų lape nurodyti srovės diapazonai. Pagrindiniai parametrai, įskaitant Ith (Slenkstinė srovė), Iop max (didžiausia darbinė srovė), Vop max (maksimali Darbinė įtampa) ir λc (centrinis bangos ilgis) – turėtų būti nurodytos konkrečiai siuntimo metu pateiktoje bandymo ataskaitoje.Pastaba: Veikimas viršijant absoliučią maksimalią vertę, prietaisas gali būti negrįžtamai sugadintas.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
