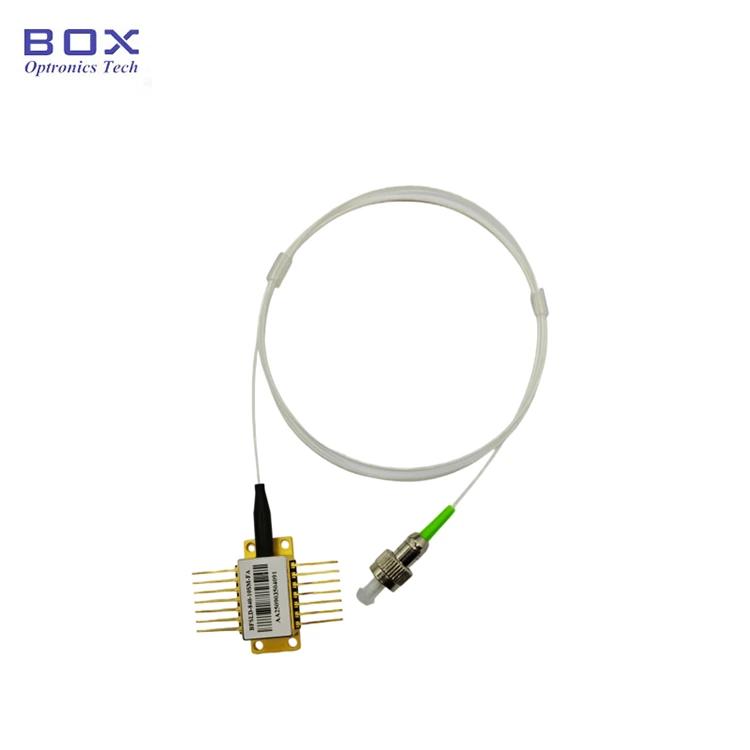

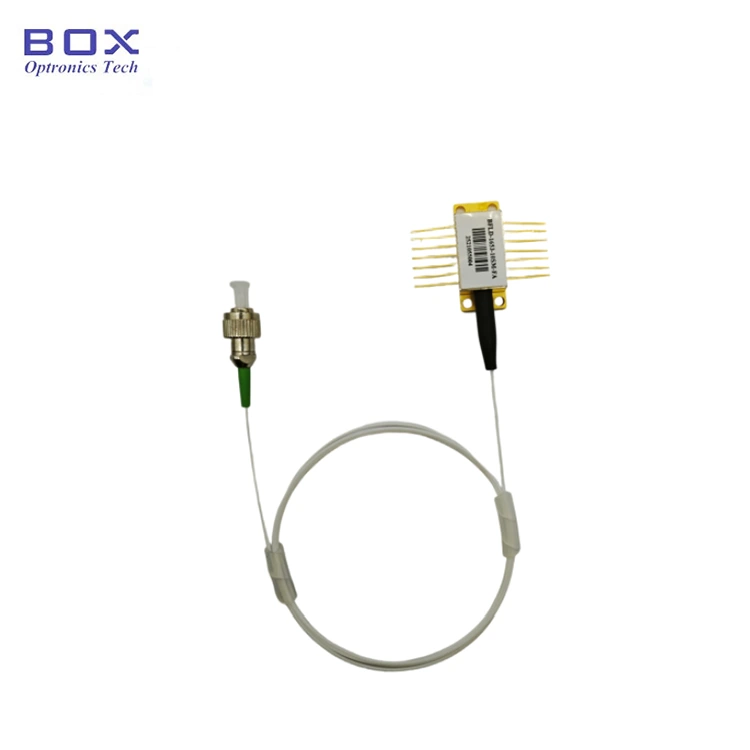

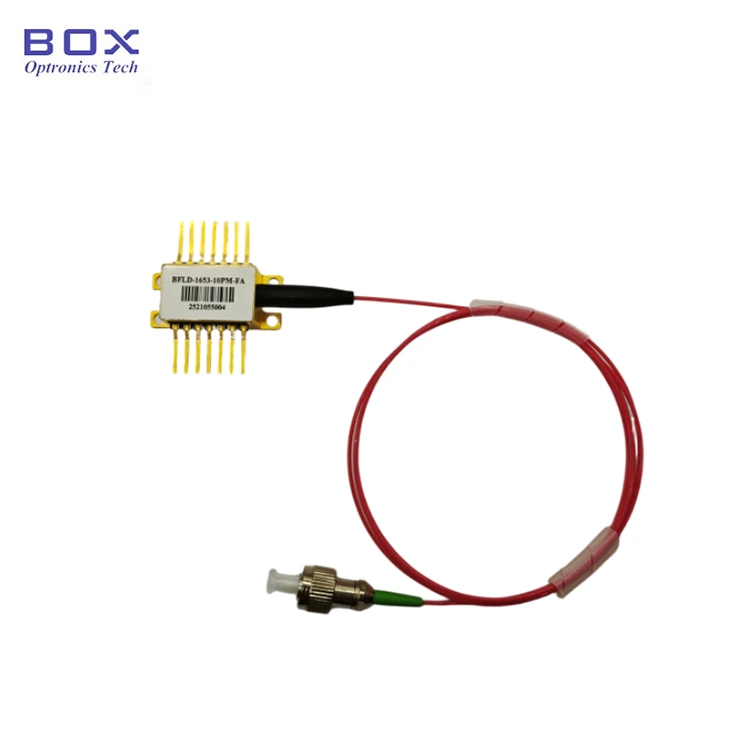

1574 nm DFB lazerinis diodas CO2 jutimui

Produkto apžvalga – 1574nm DFB lazerinis diodas, skirtas CO2 jutimui

1574 nm DFB lazerinis diodas, skirtas CO2 jutikliui, tiekia 10 mW arba 20 mW optinę išvesties galią per vienmodį skaidulą arba poliarizaciją palaikantį skaidulą su FC/APC jungtimi.

DFB lazeris, turintis siaurą 3 MHz tipinio (FWHM) spektro linijos plotį ir aukštą šoninio režimo slopinimo koeficientą ≥35 dB (tipiškai 40 dB), užtikrina spektrinį grynumą ir bangos ilgio tikslumą, reikalingą derinamojo diodinio lazerio sugerties spektroskopijai ir kitoms didelės koncentracijos LAS aptikimo technikoms.

Įtaisytas į pramonės standartinį 14 kontaktų drugelio paketą su dviem kontaktų konfigūravimo parinktimis, integruotu su TEC, termistorius, monitoriaus PD ir izoliatorius. Lazeris suderinamas su standartinėmis drugelio lazerinių tvarkyklių plokštėmis ir sistemų konstrukcijomis.

Pagrindinės savybės – 1574 nm DFB lazerinis diodas, skirtas CO2 jutimui

· Centrinis bangos ilgis: 1574 nm (diapazonas 1573–1575 nm), suderintas su CO2 dujų sugerties linija

· Didelė optinė išėjimo galia: 10 mW arba 20 mW

· Platus moduliavimo dažnių juostos plotis: tipiškas 2,5 GHz (-3 dB)

· Įtaisytas optinis izoliatorius: ≥30dB izoliacija

· Integruotas termoelektrinis aušintuvas (TEC) ir 10 kΩ termistorius bangos ilgiui stabilizuoti

· Bangos ilgio temperatūros koeficientas: 0,09 nm/°C tipiškas (nuo 15°C iki 35°C)

· Bangos ilgio srovės koeficientas: 0,01 nm/mA, tipiškas bangos ilgio derinimui

· Pramonės standarto 14 kontaktų drugelio paketas, 1 tipo ir 2 tipo kontaktų parinktys

· Žema slenkstinė srovė: 10mA ~ 35mA

· Integruotas monitoriaus fotodiodas galios stebėjimui

Tipiškas pritaikymas – 1574 nm DFB lazerinis diodas, skirtas CO2 jutimui

· CO2 dujų aptikimas ir stebėjimas, pagrįstas derinamo diodo lazerio sugerties spektroskopija (TDLAS)

· Bangos ilgio moduliacijos spektroskopija (WMS), skirta didelio jautrumo CO₂ ir pėdsakų dujų aptikimui

· Skaidulinės optikos jutimo sistemos, pagrįstos FBG ir interferometriniais matavimo metodais

· Skaidulinio optinio ryšio bandymo ir matavimo įranga

· Kvėpavimo analizė ir biomedicininės dujų jutimo programos

· Moksliniai tyrimai ir plėtra fotonikos ir optinių jutiklių laboratorijose

· OĮG integravimas į dujų analizatorius ir aplinkos stebėjimo priemones

Gaminio specifikacijos – 1574nm DFB lazerinis diodas, skirtas CO2 jutimui

Absoliučiai didžiausi įvertinimai

Elektrooptinės charakteristikos (T = 25°C lazerio temperatūra)

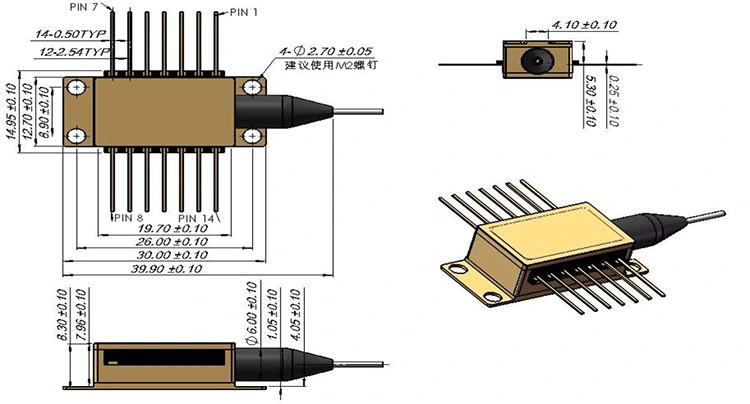

Paketo ir kaiščio raiška – 1574 nm DFB lazerinis diodas CO2 jutimui

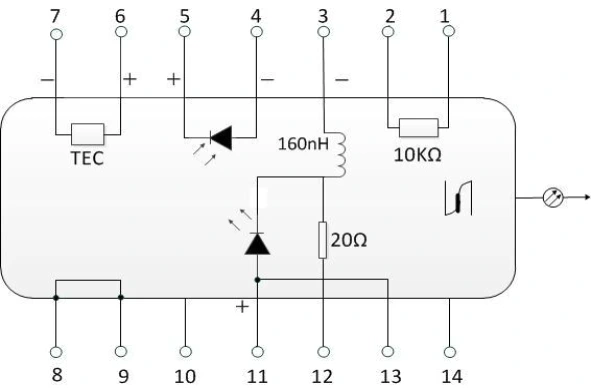

1 tipo kaiščio konfigūracija

2 tipo kaiščio konfigūracija

Užsakymo informacija

Modelių nomenklatūra

BFLD – XXXX – XX – XX – XX X

Pavyzdys: BFLD-1574-20PM-FA2

Dažnai užduodami klausimai (DUK) -1574nm DFB lazerinis diodas, skirtas CO2 jutimui

K: Kaip integruotas TEC pagerina CO2 jutimo efektyvumą?

A: Integruotas TEC ir termistorius stabilizuoja lazerio lusto temperatūrą, sumažindamas bangos ilgį ir išėjimo galios poslinkį. Kadangi DFB lazerio bangos ilgis priklauso nuo temperatūros, tikslus terminis valdymas padeda išlaikyti suderinimą su tiksline CO₂ sugerties funkcija. TEC suteikia grubų bangos ilgio reguliavimą, o tikslus bangos ilgio derinimas gali būti pasiektas naudojant įpurškimo srovės moduliavimą.

Kl.: kodėl įtaisytasis optinis izoliatorius svarbus dujų jutimo sistemoms?

A: Integruotas optinis izoliatorius sumažina optinį grįžtamąjį ryšį, kurį sukelia šviesolaidžių jungčių ir optinių komponentų atspindžiai. Tai pagerina lazerio išvesties stabilumą ir sumažina jautrumą išoriniams optiniams trikdžiams, o tai ypač svarbu didelio jautrumo TDLAS ir WMS dujų aptikimo sistemoms.

Kl.: Ar galiu gauti tinkintą bangos ilgį skirtingoms dujoms?

A: Taip, „Box Optronics“ teikia DFB lazerio šaltinius, kurių bangos ilgiai optimizuoti įvairioms dujų jutimo programoms, įskaitant, bet neapsiribojant CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) ir O2 (760 nm). Taip pat palaikome CWDM ir DWDM kanalų bangos ilgius, skirtus ryšio programoms. Susisiekite su mumis ir nurodykite konkrečius bangos ilgio reikalavimus ir mūsų inžinierių komanda peržiūrės galimybes.

Kl.: kokios pavaros ir valdymo grandinės reikalingos šiam lazeriui?

A: 1574 nm DFB lazeriui reikia lazerinio diodo tvarkyklės su atitinkamu srovės ribojimu, integruoto TEC temperatūros valdikliu ir pasirinktinai moduliacijos įvesties bangos ilgio nuskaitymui TDLAS programose. Monitoriaus fotodiodas gali būti naudojamas automatiniam galios valdymui (APC).
