1567 nm DFB drugelio lazerinis diodas

Turinys

1. 1567 nm įvedimas DFB drugelio lazerinis diodas

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Produkto informacija

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

1567 nm DFB drugelio lazerinis diodas su daugiakvantimi šulinio DFB struktūra ir 14 kontaktų drugelio paketas. Jis integruoja TEC ir termistorius, palaiko SMF 28e vienmodį arba poliarizaciją palaikantį skaidulą išėjimas, su tipine 10 mW išėjimo galia, darbinė temperatūra -20~+70 ℃, atitinka RoHS reikalavimus. Atkreipkite dėmesį į ESD apsauga ir neviršyti absoliučių maksimalių įvertinimų.

Produktas Specifikacijos

Produkto savybės

● Daugialypis Šulinio (MQW) paskirstyto grįžtamojo ryšio (DFB) lazeriai;

● Pluoštas tipas gali būti SMF-28e arba PM pluoštas;

● 14 kontaktų drugelių paketas su dideliu stabilumu;

● Stabilus 10mW išvestis, aukšta SMSR ir gera optinė izoliacija.

Produkto programos

● optinio pluošto jutiklis;

● Šviesos šaltinis;

● Anglies monoksido CO dujos jutimas;

● Vidutinio ir ilgo nuotolio šviesolaidinio ryšio ir testavimo sistemos.

1. Išsami informacija apie gaminį – 1567 nm DFB drugelio lazerinis diodas

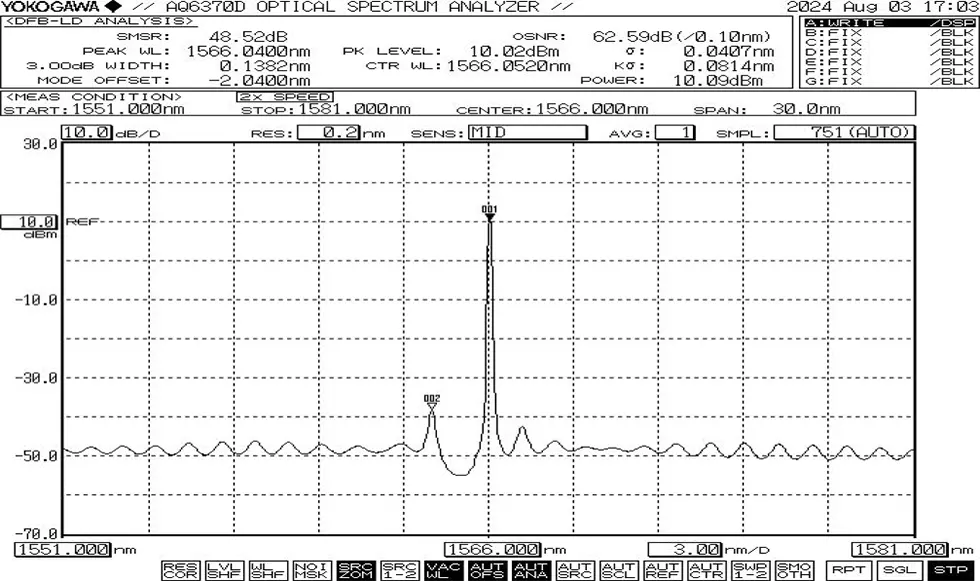

Tipinis spektras: 1567 nm, +/-1 nm WL tolerancija.

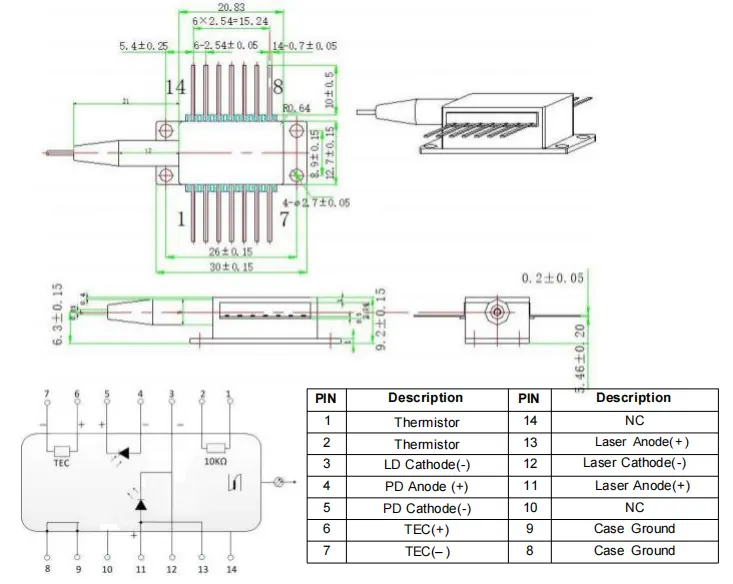

● Pakuotės brėžinys ir PIN išvesties apibrėžimas (vienetas: mm) – 1567 nm DFB drugelis Lazerinis diodas

>>>1 tipo smeigtukas

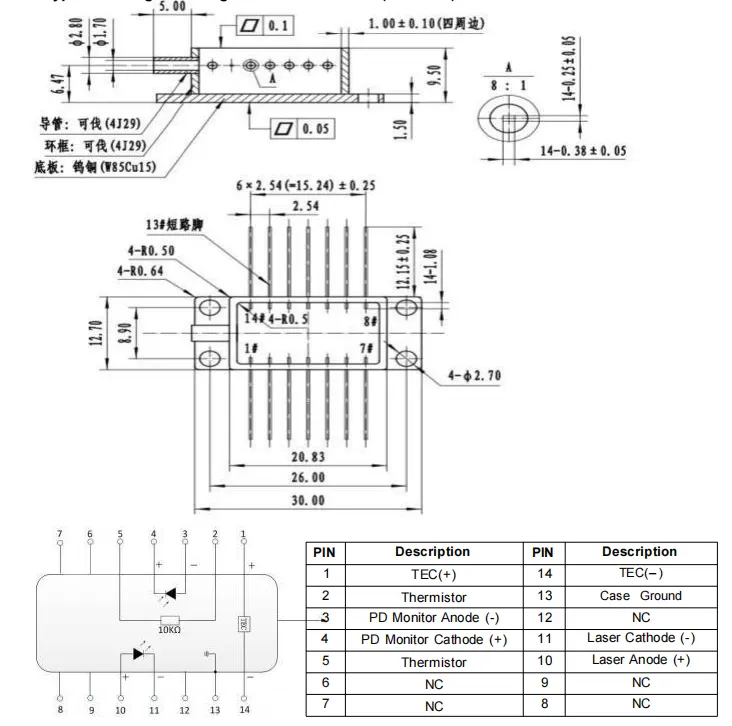

>>>2 tipo kontaktas

Užsakymas informacija

pvz.: BFLD-1567-10SM-FA

(Užsakymo informacija: 1567 nm DFB drugelio lazerinis diodas, 14 kontaktų drugelis paketas, 10mW išėjimo galia, su SM pluoštu, FC/APC jungtimi, 1 tipo išvestis).

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacija Pastabos

● Veikdamas šis įrenginys skleidžia didelio intensyvumo lazerio spindulį; daryti nežiūrėkite tiesiai į pluošto galinį paviršių, nes tai gali sužaloti akis.

● Šis prietaisas yra jautrus elektrostatiniam krūviui; todėl griežtai laikomasi pakavimo metu reikalingos antistatinės apsaugos priemonės, transportavimas ir naudojimas. Be to, reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo šaltinio šuolių, nes to nepadarius gali būti negrįžtamai sugadintas įrenginį (pvz., užtikrinti tinkamą įrangos įžeminimą ir dėvėti antistatinį riešo dirželis).

● Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite jo arba patraukite už movos, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis, įsitikinkite, kad ir įrenginys, ir šviesolaidinė jungtis montuojant arba išmontuojant pakeliami vienu metu.

● Jei kaiščius reikia lituoti, litavimo temperatūra neturi būti viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingas reikia atkreipti dėmesį į šiuos dalykus: litavimo proceso metu prietaisas turi būti be maitinimo, o lituoklis turi būti tinkamai įžemintas.

● Prieš įjungdami visus komponentus, pirmiausia įjunkite aušintuvą ir tada tęskite laipsniškus įjungimo veiksmus, kad išvengtumėte lusto perkaitimo ir perkrova.

2. Kokybės užtikrinimas ir aptarnavimas po pardavimo – 1567 nm DFB drugelio lazeris Diodas

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
