1550 nm DFB 40 mW didelės galios drugelis lazeris

Turinys

1. 1550 nm įvedimas DFB 40mW didelio galingumo drugelis lazeris

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Pakavimo detalės

6. Užsakymo informacija

7. Duomenų lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. DUK

Produkto pristatymas

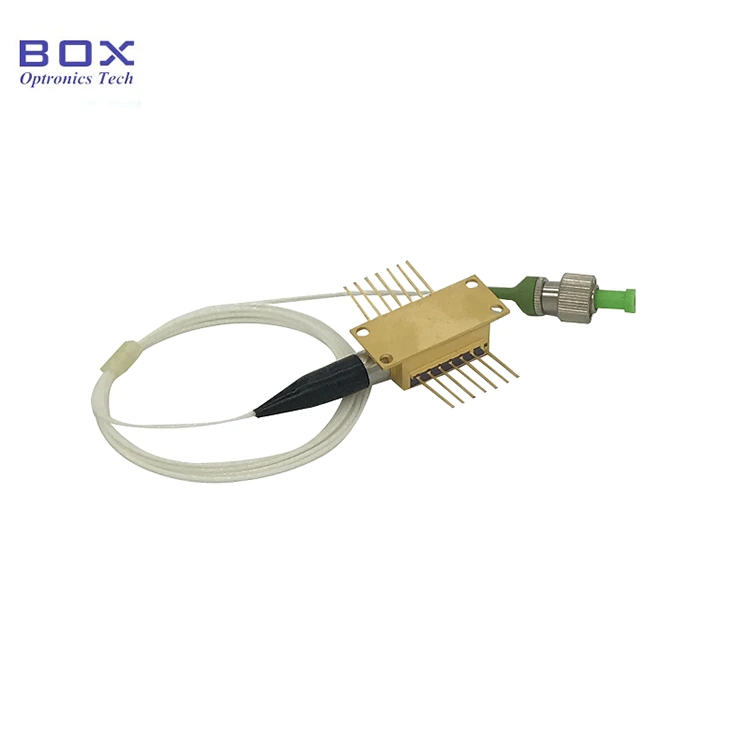

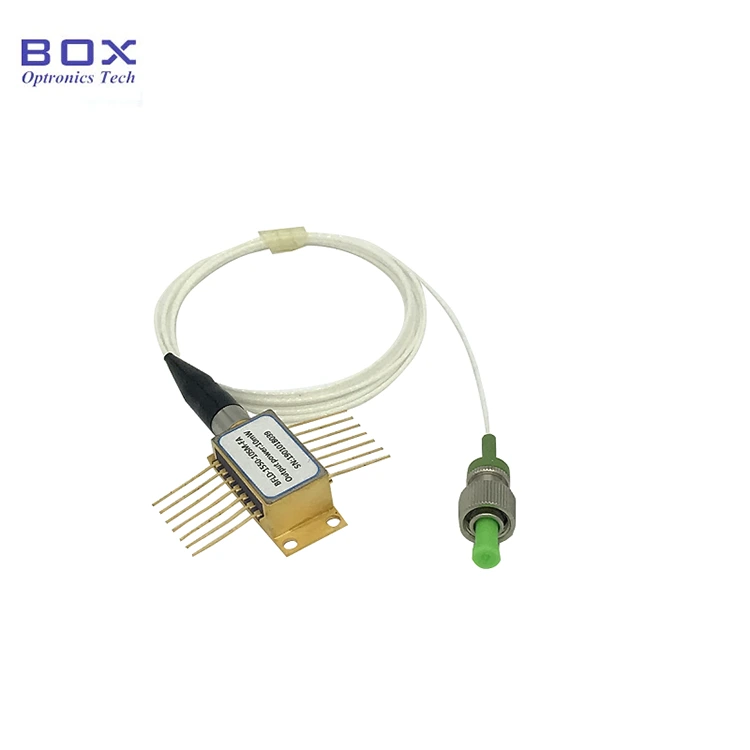

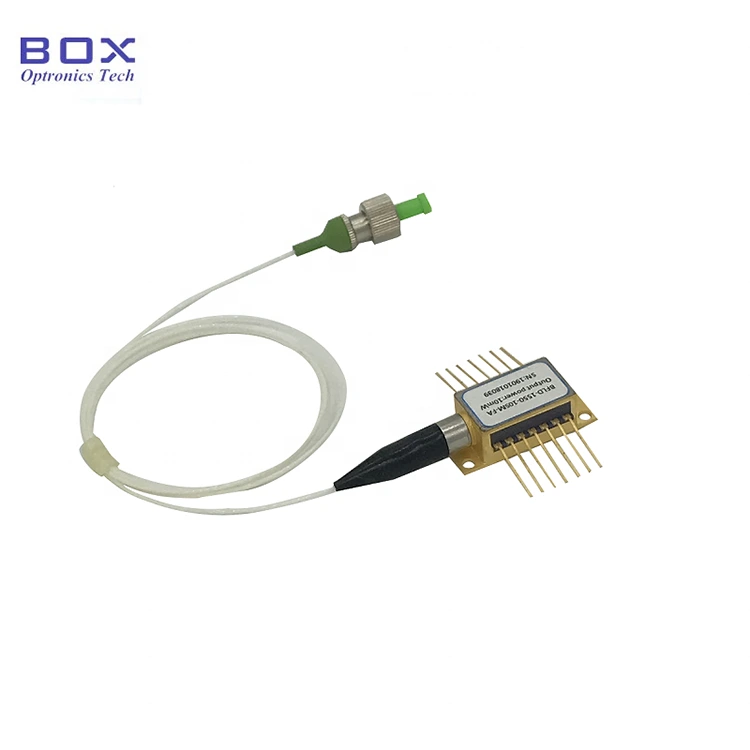

Tai 1550 nm DFB 40 mW didelės galios drugelis lazeris, įmontuotas TEC, monitorius PD ir termistorius. Jis pasižymi stabiliu bangos ilgiu, 40 mW išėjimo galia ir žema slenkstinė srovė. Pasirinktinai su SM/PM pluoštu, platus darbinė temperatūra ir didelis patikimumas, tinka šviesolaidiniam ryšiui, optiniai instrumentai ir skaidulų jutimas. Prašome kontroliuoti pavaros srovę ir griežtai laikytis temperatūros ir išvengti per didelės srovės žalos.

Produktas Specifikacijos

Produkto savybės

● Daugialypis Šulinio (MQW) paskirstytojo grįžtamojo ryšio (DFB) lazeriai;

● SM pluošto arba PM pluošto košė;

● Išėjimo galia 40mW;

● 14 kontaktų BTF paketas su TEC ir Monitor PD.

Produkto programos

● Optinis pluoštas komunikacijos;

● Optinio pluošto jutimas;

● Optinio įrenginio testavimas.

Produktas Detalės

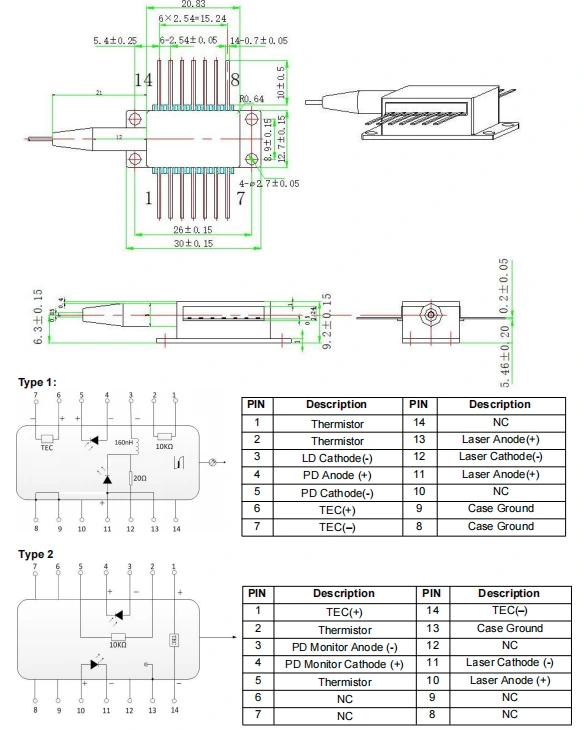

● Pakuotės brėžinys ir PIN išvesties raiška (vienetas: mm) – 1550 nm DFB 40 mW aukštas Power Butterfly lazeris

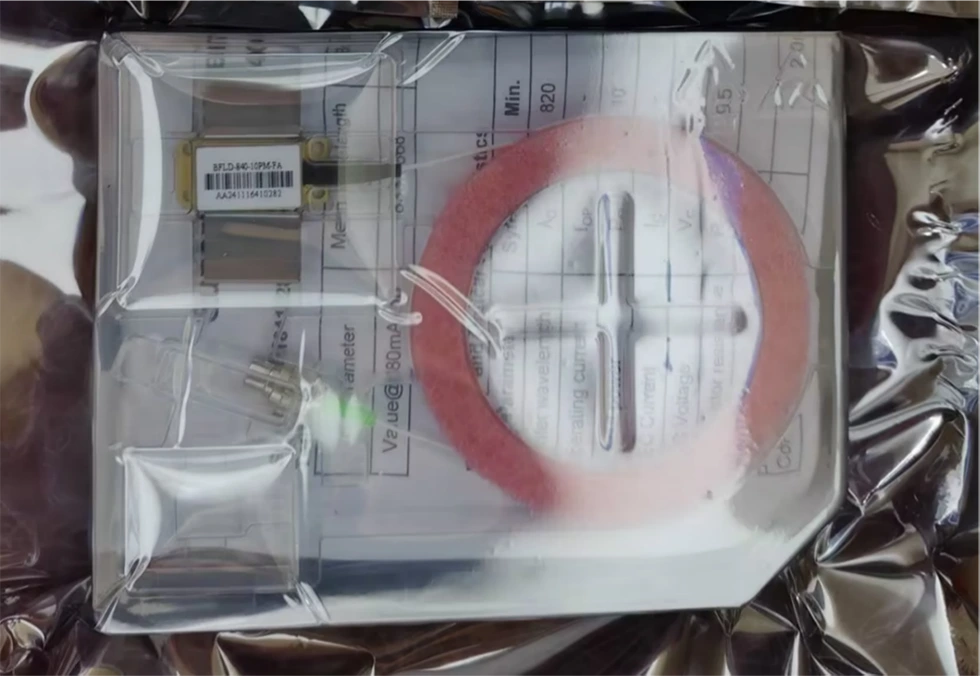

● Pakavimo pavyzdys

*Atskiras įrenginys be pavaros; modulių paketas, integruotas su tvarkykle grandinės yra neprivalomos.

Užsakymas informacija

pvz.: BFLD-1550-40SM-FA1

(Užsakymo informacija: 1550 nm DFB 40 mW didelės galios drugelio lazeris, SM šviesolaidis, FC/APC jungtis, telekomunikacijų kaištis).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas

Duomenų lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacija Pastabos

● Veikdamas šis įrenginys skleidžia didelio intensyvumo lazerio spindulį; daryti nežiūrėkite tiesiai į pluošto galinį paviršių, nes tai gali sužaloti akis.

● Šis prietaisas yra jautrus elektrostatiniam krūviui; todėl griežtai laikomasi pakavimo metu reikalingos antistatinės apsaugos priemonės, transportavimas ir naudojimas. Be to, reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo šaltinio šuolių, nes to nepadarius gali būti negrįžtamai sugadintas įrenginį (pvz., užtikrinti tinkamą įrangos įžeminimą ir dėvėti antistatinį riešo dirželis).

● Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite jo arba patraukite už movos, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis, įsitikinkite, kad ir įrenginys, ir šviesolaidinė jungtis montuojant arba išmontuojant pakeliami vienu metu.

● Jei kaiščius reikia lituoti, litavimo temperatūra neturi būti viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingas reikia atkreipti dėmesį į šiuos dalykus: litavimo proceso metu prietaisas turi būti be maitinimo, o lituoklis turi būti tinkamai įžemintas.

● Įjungimo metu niekada nejunkite didelės srovės tiesiogiai, pvz tai gali sugadinti lustą. Vietoj to, įjunkite įrenginį esamu lygiu arti lusto slenksčio, tada palaipsniui didinkite srovę mažomis žingsniais, kol pasiekiamas norimas lygis.

● Prieš įjungdami visus komponentus, pirmiausia įjunkite aušintuvą ir tada tęskite laipsniškus įjungimo veiksmus, kad išvengtumėte lusto perkaitimo ir perkrova.

DUK

● Ar galima pakeisti bangos ilgį reguliuojant srovę? Kas yra diapazonas?

--Taip. Srovė bangos ilgio koeficientas yra 0,01 nm/mA, o temperatūros bangos ilgis koeficientas yra 0,1 nm/℃. Reguliuojamas WL diapazonas yra maždaug ~centrinis WL+/- 1 nm.

● Koks yra linijos plotis? Ar tu teikti siaurą linijos plotį LD?

-3 ~ 5MHz. 1550 nm Siauros linijos pločio LD (pasirinktinai): mažesnis nei 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Kas yra galios reguliavimas diapazonas?

– 10–100 %

● Koks yra bangos ilgis tolerancija?

--+/-3nm. Mažiau yra taip pat neprivaloma.

● Ar suteikiate apsauginę pluošto vamzdis ir pluošto jungtis?

--Taip. 900um laisvas vamzdelis ir FC/APC, SC/APC ar kitos jungtys yra neprivalomos.
