1550 nm DFB 100 mW didelės galios drugelis lazeris

Turinys

1. 1550 nm įvedimas DFB 100mW didelio galingumo drugelis lazeris

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Produkto informacija

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

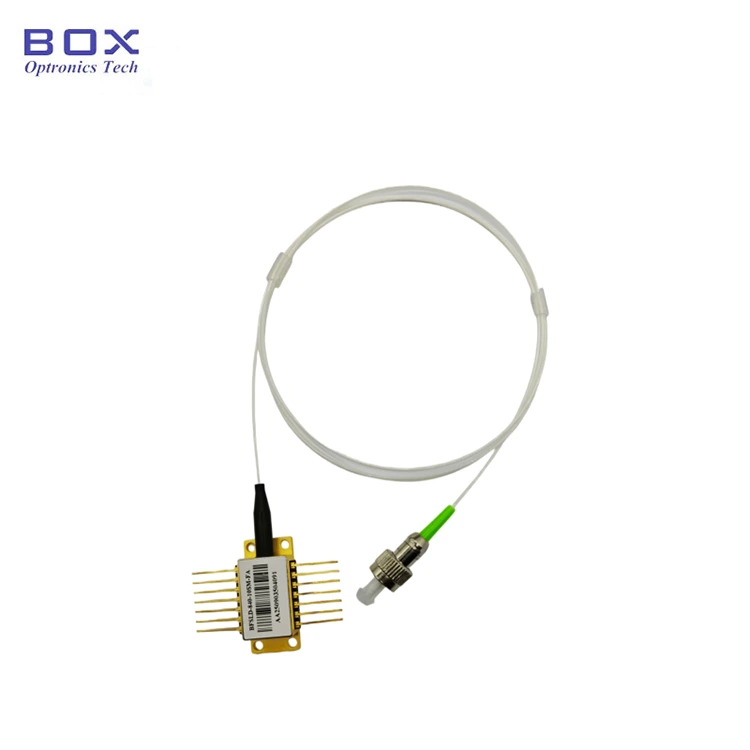

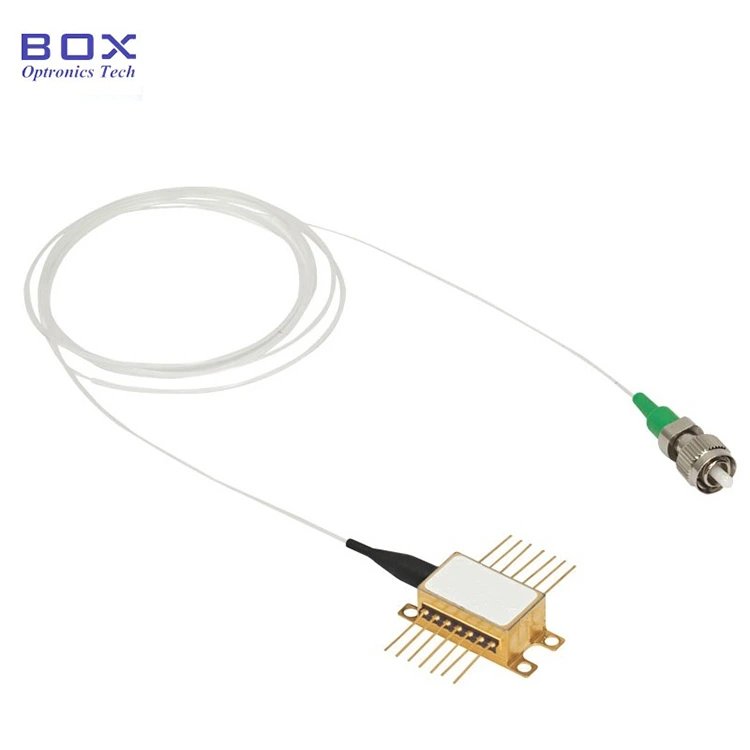

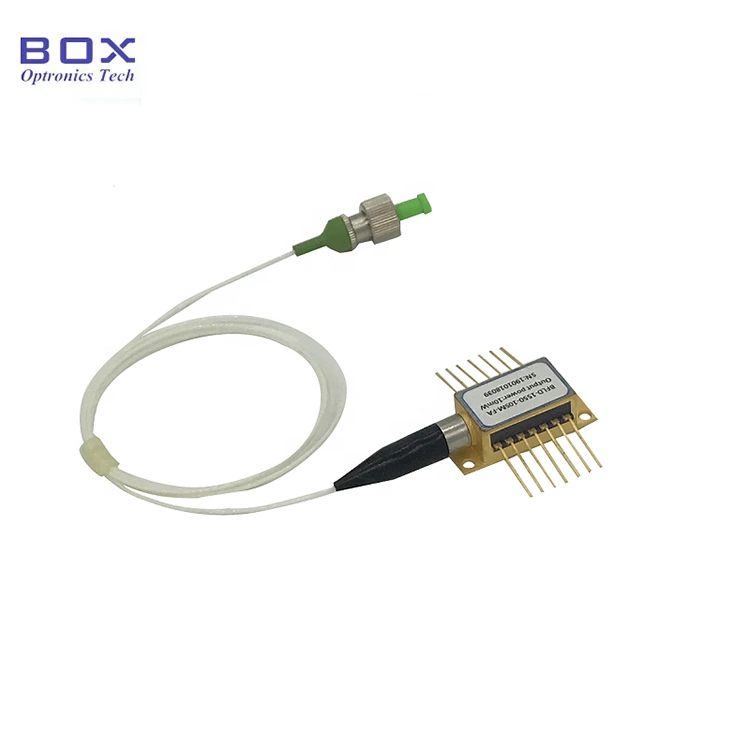

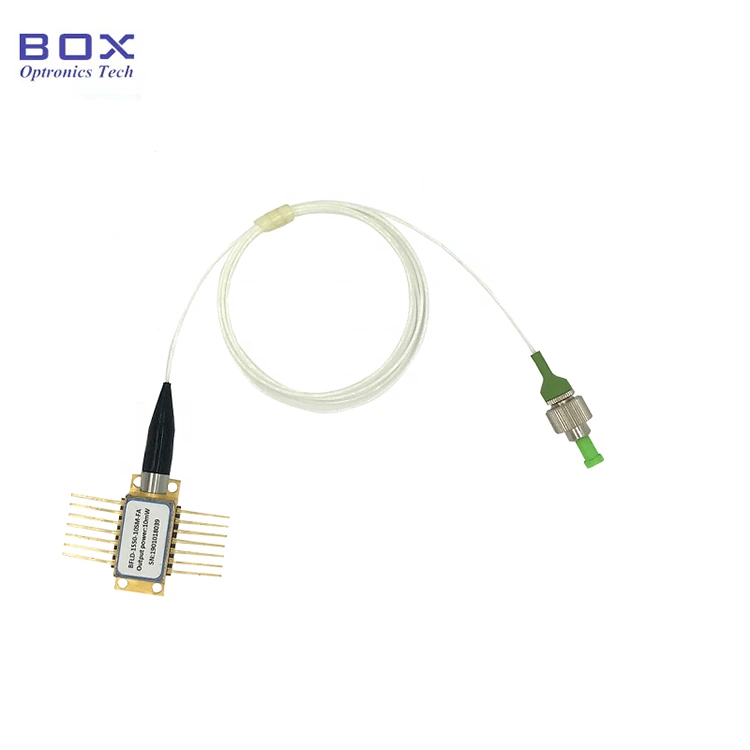

1550 nm DFB 100 mW didelės galios drugelio lazeris yra pagrįstas MQW (Multi-Quantum Well) DFB luste, pritaikant pramonės standartą 14 kontaktų drugelio paketas, jame yra TEC (termoelektrinis aušintuvas), termistorius, foninio apšvietimo stebėjimas PD (Photodiode). Jei kaiščius reikia lituoti, litavimo temperatūra neturi viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių.

Gaminio specifikacijos

Produkto savybės

● SM pluoštas arba PM pluošto pigtail;

● Aukštas išėjimo galia iki 100mW;

● Aukštas šoninio režimo slopinimo koeficientas;

● 14 kontaktų BTF paketas su TEC, termistoriumi ir stebėti PD.

Produkto programos

● Skaiduliniai ryšiai;

● Laboratorinis optinis tyrimas;

● Šviesolaidinis jutimas.

Produktas Detalės

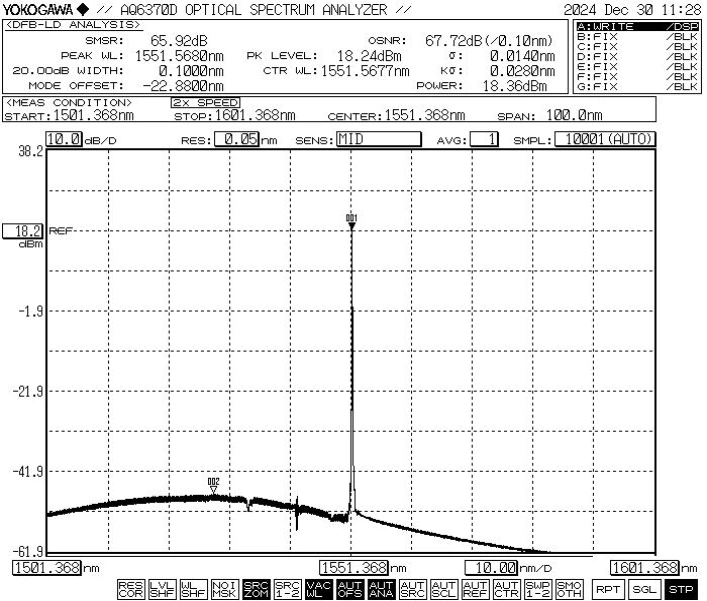

● Tipinis spektras: 1550 nm, +/-2 WL paklaida.

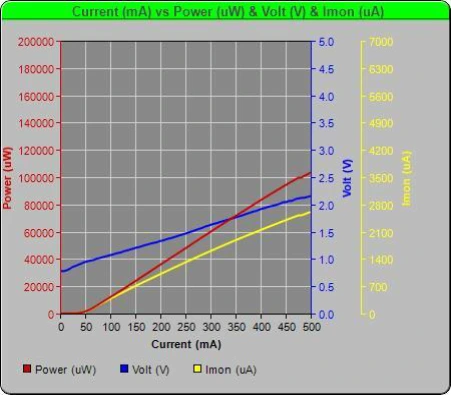

● PIV-1550nm DFB 100mW didelės galios drugelis lazeris

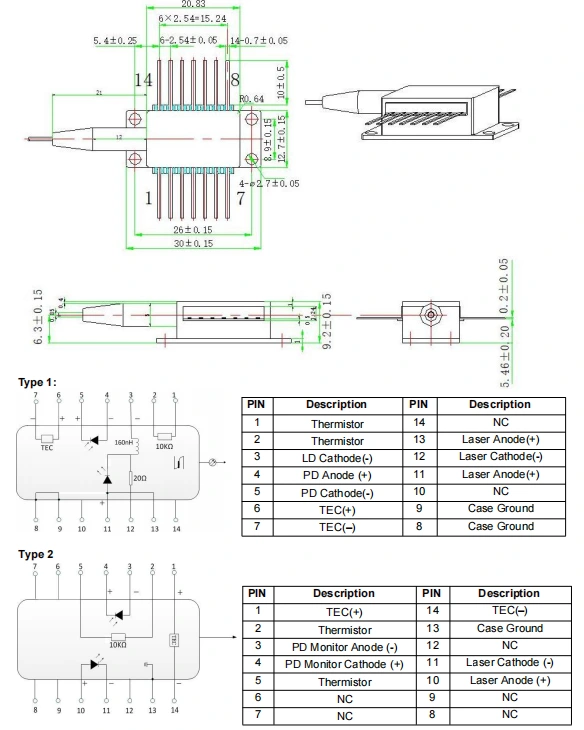

● Pakuotės brėžinys ir PIN išvesties apibrėžimas (vienetas: mm) - 1550 nm DFB 100 mW Didelės galios drugelio lazeris

Užsakymas informacija

pvz.: BFLD-1550-1HSM-FA2

(Užsakymo informacija: 1550 nm DFB 100 mW didelės galios drugelio lazeris, SM pluoštas, su FC/APC jungtimi, siurblio kaiščiu).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacija Pastabos

● Šis prietaisas yra jautrus elektrostatiniam krūviui; todėl griežtai laikomasi pakavimo metu reikalingos antistatinės apsaugos priemonės, transportavimas ir naudojimas. Be to, reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo šaltinio šuolių, nes to nepadarius gali būti negrįžtamai sugadintas įrenginį (pvz., užtikrinti tinkamą įrangos įžeminimą ir dėvėti antistatinį riešo dirželis).

● Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite jo arba patraukite už movos, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis, įsitikinkite, kad ir įrenginys, ir šviesolaidinė jungtis montuojant arba išmontuojant pakeliami vienu metu.

● Naudodami prietaisą griežtai laikykitės darbinės įtampos ir duomenų lape nurodyti srovės diapazonai. Pagrindiniai parametrai, įskaitant Ith (Slenkstinė srovė), Iop max (didžiausia darbinė srovė), Vop max (maksimali Darbinė įtampa) ir λc (centrinis bangos ilgis) – turėtų būti nurodytos konkrečiai siuntimo metu pateiktoje bandymo ataskaitoje.Pastaba: Veikimas viršijant absoliučią maksimalią vertę, prietaisas gali būti negrįžtamai sugadintas.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
