1550,12 nm DWDM DFB lazeris

Produkto apžvalga-1550.12nm DWDM DFB lazeris

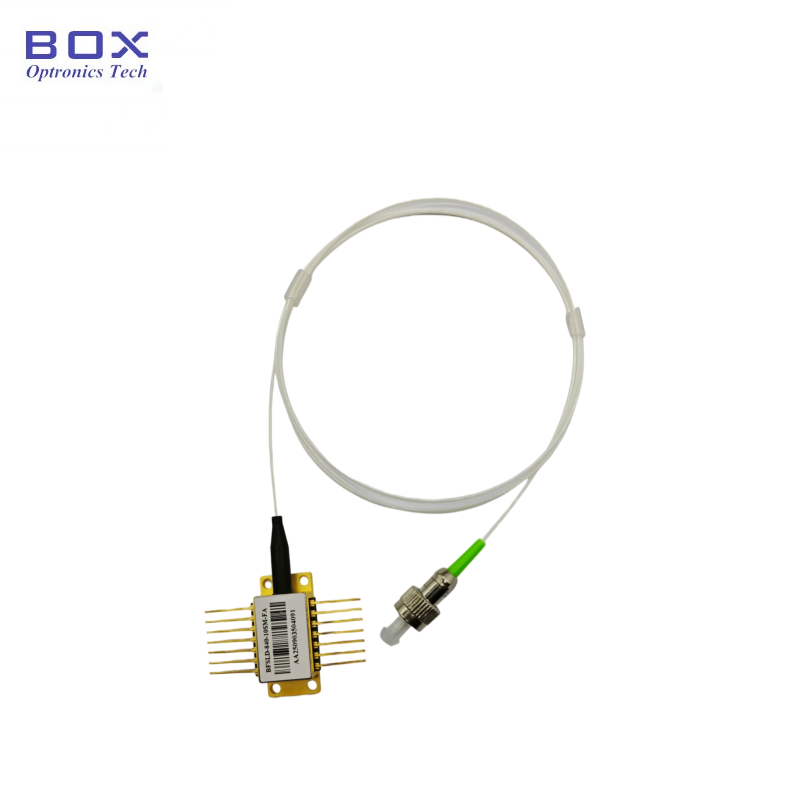

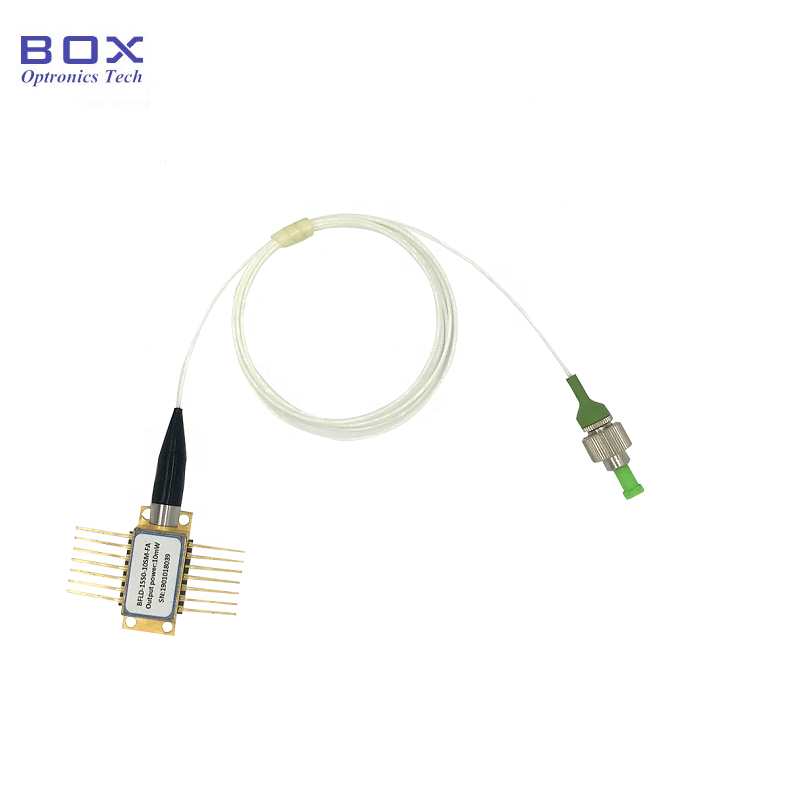

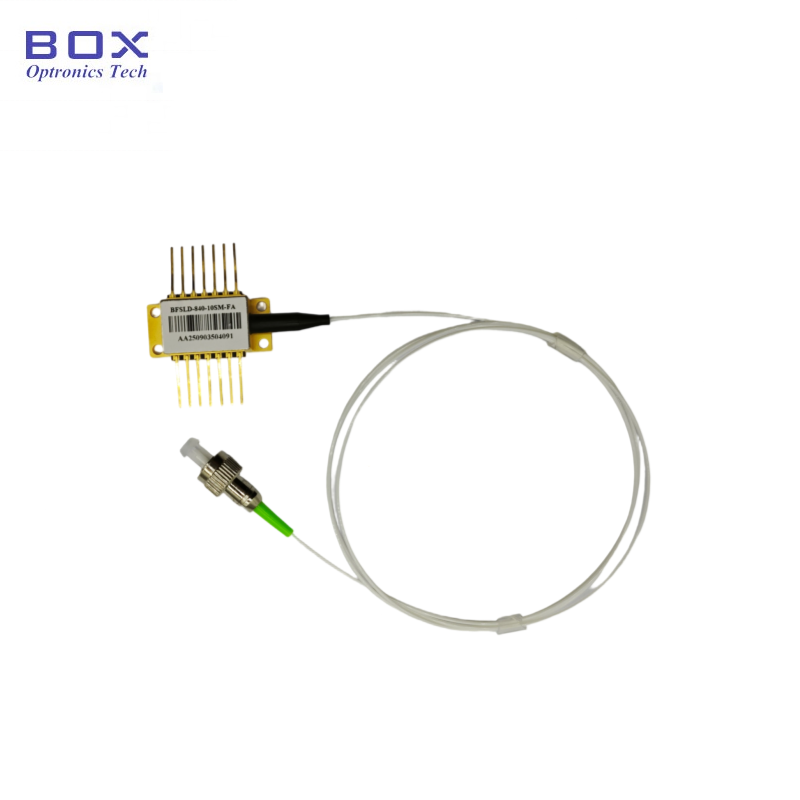

1550,12 nm DWDM DFB lazeris (modelis BFLD-CH34-XXSM-FA, ITU Grid Channel 34) yra 14 kontaktų drugelis supakuotas paskirstyto grįžtamojo ryšio lazerinis diodas, specialiai sukurtas analoginiam CATV perdavimui ir DWDM optinio ryšio programoms. Šis įrenginys, veikiantis standartiniu ITU tinklo bangos ilgiu 1550,12 nm, tiekia 10mW arba 20mW optinę išvesties galią per vienmodį arba poliarizaciją palaikantį skaidulą su FC/APC jungtimi.

Įtaisytas hermetiškame 14 kontaktų drugelio pakete su integruotu izoliatoriumi, termoelektriniu aušintuvu (TEC), 10 kΩ termistoriumi ir monitoriaus fotodiodu, lazeris užtikrina temperatūros ir galios stabilizavimą visame -40°C iki +85°C darbinės temperatūros diapazone. Galimos dvi kontaktų konfigūracijos (1 tipo ir 2 tipo), kad būtų galima suderinti su skirtingų konstrukcijų sisteminėmis plokštėmis.

Pagrindinės savybės - 1550,12 nm DWDM DFB lazeris

· Standartinis ITU tinklelio bangos ilgis: 1550,12 nm (34 kanalas), visas CH18–CH64 diapazonas pasirenkamas

· Didelė optinė išėjimo galia: 10 mW arba 20 mW

· Pažangus analoginio lusto dizainas, optimizuotas CATV perdavimui

· Didelis šoninio režimo slopinimo koeficientas: SMSR ≥30 dB

· Įtaisytas optinis izoliatorius: ≥30dB izoliacija esant 25°C

· Didelis optinio grąžinimo nuostolis: ≥40 dB

· Platus moduliavimo pralaidumas: įprastas 2,5 GHz

· 14 kontaktų hermetiškas drugelio paketas su integruotu TEC ir termistoriumi

· Integruotas monitoriaus fotodiodas galiai stebėti

· Skaidulų parinktys: SMF-28e vienmodis arba PMF-1550 poliarizaciją palaikantis pluoštas

· Standartinė FC/APC jungtis, 1,0 m jungtis (900 μm laisvas vamzdis)

· Platus darbinės temperatūros diapazonas: -40°C iki +85°C

· Dvi kontaktų konfigūracijos (1 tipas / 2 tipas), kad dizainas būtų lankstesnis

Tipiškas pritaikymas – 1550,12 nm DWDM DFB lazeris

· CATV transliavimo tinklai ir galvos stočių perdavimo sistemos

· Tinklai su ribotais skaidulų ištekliais (bangos ilgio tankinimas)

· Kabelinės televizijos šakotuvas ir platinimo įranga

· Optinių siųstuvų moduliai, skirti analoginiam RF per pluoštą

· Skaidulinės optikos bandymo ir matavimo prietaisai

· Palydovinio ir RF signalo paskirstymas šviesolaidžiu

· Moksliniai tyrimai ir plėtra optinio ryšio laboratorijose

· OĮG integravimas į CATV ir telekomunikacijų įrangą

Gaminio specifikacijos - 1550,12 nm DWDM DFB lazeris

Absoliučiai didžiausi įvertinimai

Elektrooptinės charakteristikos (T = 25°C, IF = IOP)

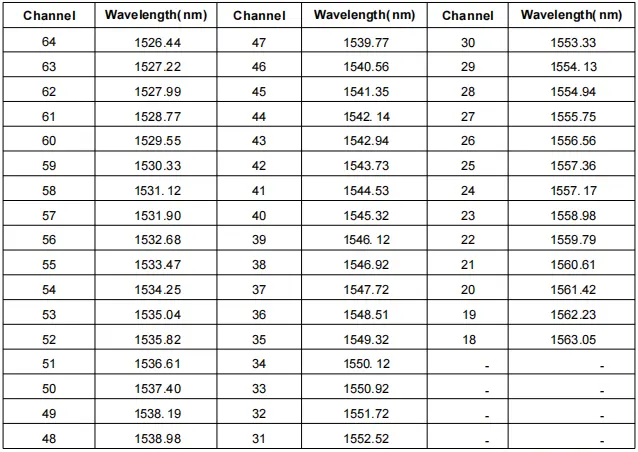

ITU tinklelio bangos ilgio nuoroda (pasirinkti kanalai)

Pastaba: visi ITU tinklelio kanalai CH18–CH64 (1526,44 nm–1563,05 nm) yra prieinami pagal užsakymą.

Optinio pluošto specifikacijos – 1550,12 nm DWDM DFB lazeris

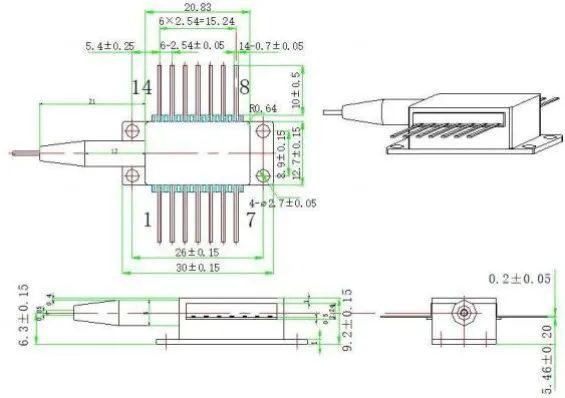

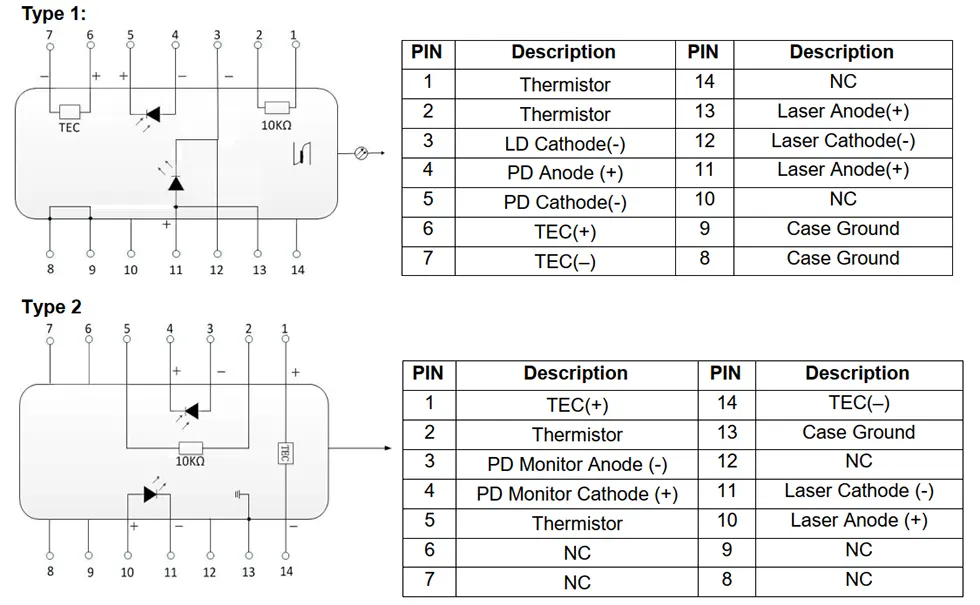

Pakuotės ir kaiščio apibrėžimas – 1550,12 nm DWDM DFB lazeris

Užsakymo informacija-1550.12nm DWDM DFB lazeris

Modelių nomenklatūra

BFLD – XXXX – XX – XX – XX (-X)

Pavyzdys: BFLD-CH34-10SM-FA

Kodėl verta rinktis „Box Optronics“ DWDM DFB lazerius?

· Patikrinta DFB lazerinių lustų technologija su analogiškai optimizuotu dizainu, skirtu CATV programoms

· 100 % funkcinis patikrinimas ir patikrinimas prieš išsiunčiant

· Visas ITU tinklelio bangos ilgio palaikymas (CH18–CH64) su maža bangos ilgio tolerancija

· Konkurencinga kainodara su tiesioginiu tiekimu iš gamyklos

· Lankstūs užsakymų kiekiai – tiek MTEP prototipų, tiek gamybos apimties palaikymas

· Tinkinimo parinktys, skirtos bangos ilgiui, galiai, skaidulų tipui, jungtims ir kontaktų konfigūracijai

· Ilgalaikis CATV tinklo diegimo ir gamybos programų tiekimo stabilumas

· Hermetiška drugelio pakuotė su integruotu TEC patikimam veikimui plačioje temperatūroje

· Tarptautinis pristatymas per DHL / UPS / „FedEx“ su visišku stebėjimu

Dažnai užduodami klausimai (DUK)

K: Kuo šis DWDM DFB lazeris skiriasi nuo standartinio DFB lazerio?

A: Šis ITU tinklelio DFB lazeris sujungia tikslų bangos ilgio valdymą su analogine CATV optimizuotu veikimu. Jame yra optimizuotas lazerio lusto dizainas, užtikrinantis aukštą nešlio ir triukšmo santykį (CNR), mažą iškraipymo našumą (CSO/CTB) ir stabilią optinę išvestį.

Palyginti su standartiniais DFB lazeriais, daugiausia skirtais skaitmeniniam optiniam ryšiui, CATV DFB lazeriai yra specialiai optimizuoti analoginės moduliacijos programoms, kuriose tiesiškumas ir triukšmo charakteristikos yra labai svarbūs.

K: Kokie ITU tinklelio bangos ilgiai galimi?

A: Mes siūlome ITU-T tinklelio bangos ilgius nuo CH18 (1563,05 nm) iki CH64 (1526,44 nm), apimančius dažniausiai naudojamus C juostos DWDM kanalus. Galimi pasirinktiniai bangos ilgiai pagal konkrečius sistemos reikalavimus.

K: Kuo skiriasi SMF ir PMF pluošto parinktys?

A: SMF-28e yra standartinis vienmodis pluoštas, tinkantis daugeliui CATV ir bendrųjų optinio ryšio programų, kur poliarizacija nėra svarbi. PMF-1550 yra poliarizaciją palaikantis pluoštas, skirtas poliarizacijai jautrioms sistemoms. PM pluošto lėtoji ašis sulygiuota su jungties raktu. Pasirinkite pagal savo sistemos poliarizacijos reikalavimus.

K: Kodėl įtaisytasis izoliatorius svarbus CATV programoms?

A: Optinis grįžtamasis ryšys, kurį sukelia skaidulų atspindžiai arba optiniai komponentai, gali sukelti triukšmą, bangos ilgio nestabilumą ir signalo pablogėjimą analoginėse perdavimo sistemose. Integruotas optinis izoliatorius slopina optinį grįžtamąjį ryšį, užtikrindamas stabilią išėjimo galią, mažą triukšmą ir patikimą CATV perdavimo veikimą.

Kl .: koks yra minimalus užsakymo kiekis (MOQ)?

A: MOQ yra 1 vnt. Mes palaikome lanksčius užsakymų kiekius. Standartiniai modeliai gali būti tiekiami nedideliais kiekiais moksliniams tyrimams ir plėtrai bei prototipų kūrimui, taip pat didesni kiekiai CATV tinklo diegimui ir gamybai. Susisiekite su mūsų pardavimo komanda, kad sužinotumėte konkrečią reikiamo kiekio kainą.

Kl.: Ar galiu gauti pasirinktinį bangos ilgį, galią arba jungties konfigūraciją?

A: Taip, mes siūlome išsamias tinkinimo parinktis, įskaitant bet kokį ITU tinklo bangos ilgį (CH18–CH64), pasirinktinius išėjimo galios lygius 6–20 mW, alternatyvius pluošto tipus ir ilgius, skirtingus jungčių tipus (FC/APC, SC/APC, LC ir kt.) ir pritaikytas kontaktų konfigūracijas (1 arba 2 tipo). Susisiekite su mumis ir nurodykite konkrečius reikalavimus, o mūsų inžinierių komanda peržiūrės galimybes ir pateiks pasiūlymą.
