Mikro modulio C juostos Erbiu legiruotas pluošto stiprinimo stiprintuvas

Turinys

1. Įvadas Mikro modulio C juostos Erbiu legiruotas pluošto stiprinimo stiprintuvas

2. Techninė Specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Prekės informacija

6. Užsakymo informacija

7. Duomenų lapas

8. Kainos pasiūlymo sąlygos ir mokėjimas

9. Pristatymo laikas

10. Veikimo žingsniai

11. Operacijos pastabos ir Priežiūra

12. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

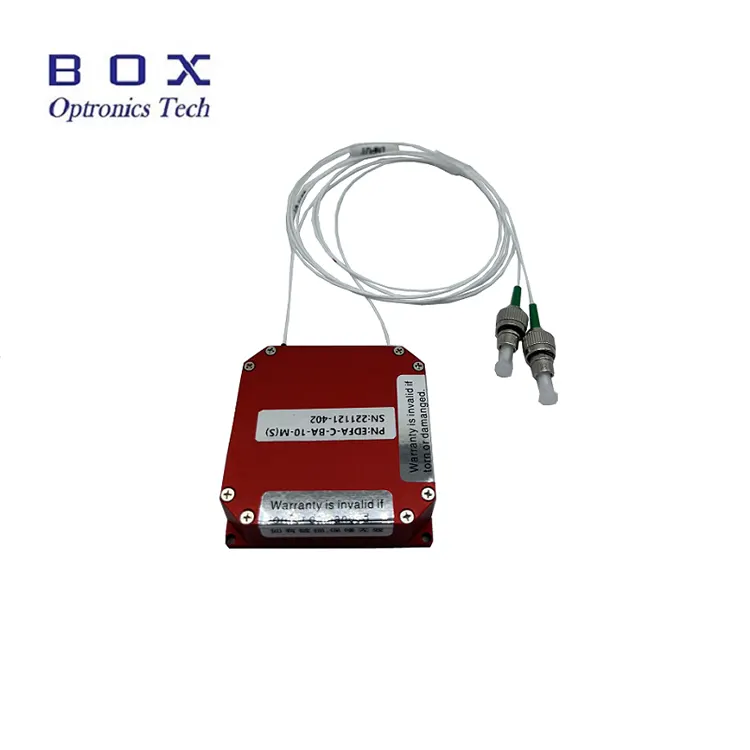

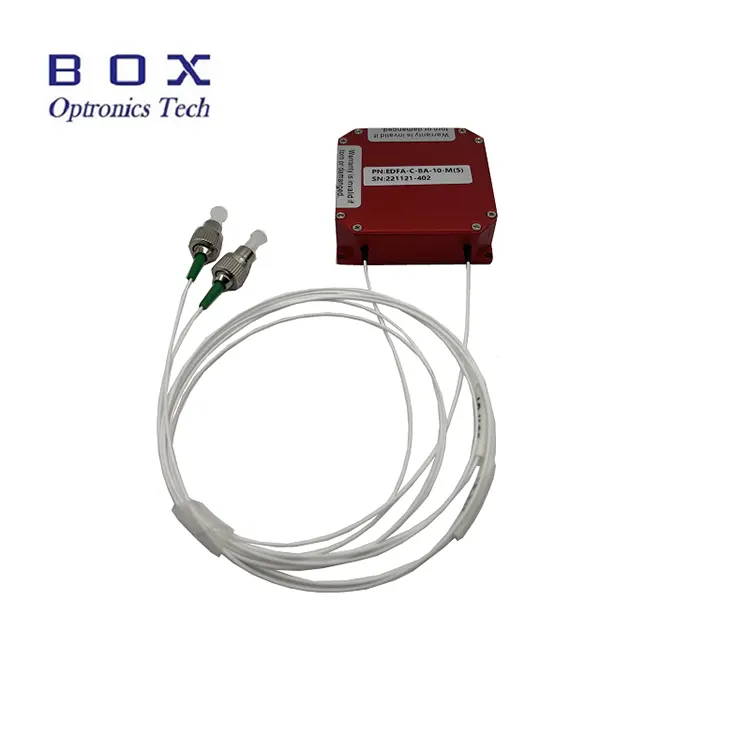

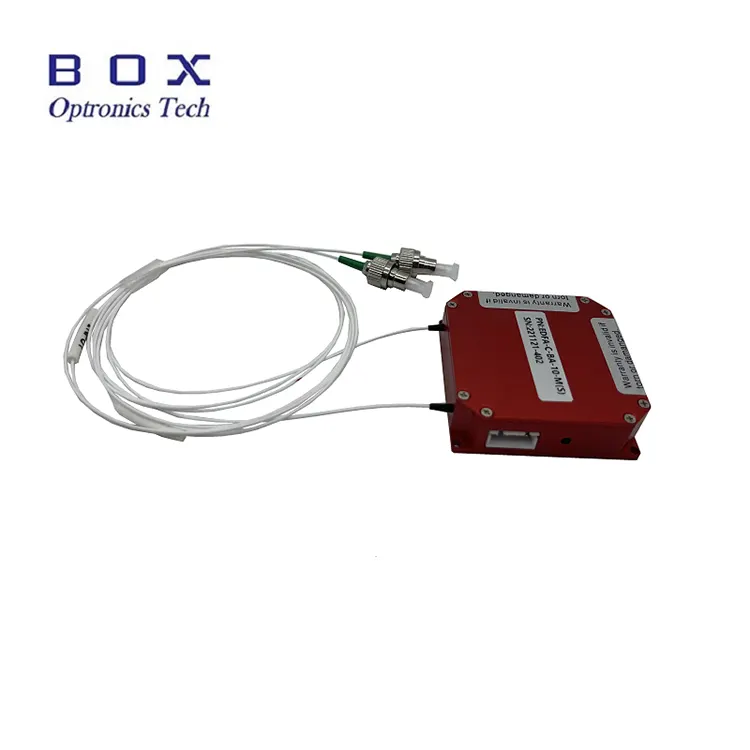

Mikro modulio C juostos Erbiu legiruotas pluošto stiprintuvas Stiprintuvai skirti naudoti ribotose erdvėse. Matmenys yra 50 (W) × 50 (G) × 15 (A) mm arba 45 (W) × 65 (G) × 10 (A) mm, neprivalomi. Jie gali būti naudojamas lazerio signalų galiai sustiprinti C juostoje 1530 ~ 1565 nm bangos ilgio diapazonas. Jie pasižymi 10/13/17/20/23dBm didele galia ir mažu triukšmu. A Ryšio nuoseklusis prievadas ir maitinimo kabelis yra skirti darbui kompiuteriu. Kada Naudodami šiuos modulius įsitikinkite, kad pluošto galas yra švarus, atkreipkite dėmesį į lazerį įvesties apribojimus ir imkitės būtinų lazerio saugos priemonių.

Produktas Specifikacijos

Produktas Savybės

● Platus bangos ilgių diapazonas-1530~1565nm;

● Subminiatiūra dizainas;

● Mažas triukšmas <5dB;

● RS232/ TTL valdymo režimas.

Produktas Programos

● Optinis šviesolaidinis ryšys;

● Optinis pluošto jutiklis;

● Pluoštas lazeris.

Produktas Detalės

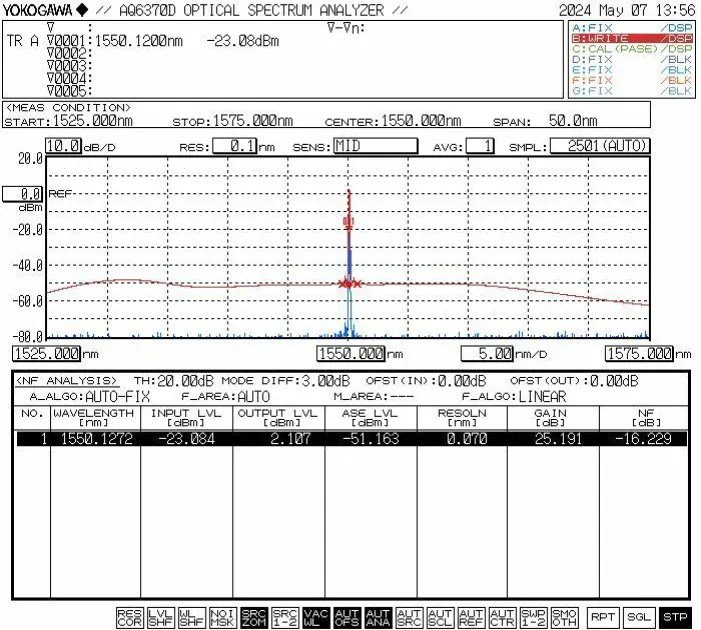

● Tipinė charakteristikų kreivė

● Ryšio kaiščio apibrėžimas (iš kairės į dešinę: 1–4):

Ryšio lygis atitinka TTL standartus. TTL-RS232 norint prisijungti prie kompiuterio, reikalingas lygio konvertavimas.

Užsakymo informacija

pvz.: EDFA-BA-C-23-SM-MIC

(Užsakymo informacija: Mikro modulis C-juostos Erbium legiruotas Fiber Booster stiprintuvas, 23dB išėjimo galia, su SMF-28efiber, modulių paketas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas

Duomenų lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10-15 darbo dienų. (Jei yra sandėlyje, tai bus greičiau išsiųstas.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacija Žingsniai

1 veiksmas. Išpakavimas ir surinkimas

Prieš surinkdami patikrinkite, ar visi priedai yra sukomplektuoti.

2 veiksmas. Maitinimo šaltinio ir šviesolaidžio prijungimas Patch laidai

Prijunkite maitinimo šaltinį; prijunkite signalinę lemputę prie įvesties

3 veiksmas. Stiprintuvo įjungimas

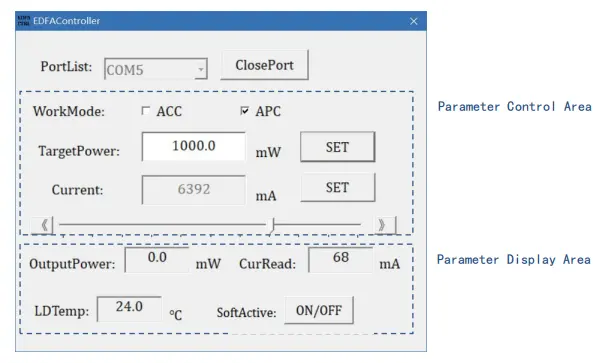

Įjunkite stiprintuvo maitinimą. Pastaba: Darbinė srovė ir stiprinimas reikšmės yra parametrai, kuriuos nustatė pagrindinis kompiuteris paskutinio išjungimo metu ir prireikus galima modifikuoti naudojant programinę įrangą. Griežtai draudžiama prijungti arba atjunkite skaidulų jungtis, kol veikia lazeris.

Setp4.Shutdown

Po naudojimo atjunkite maitinimo kabelį.

Operacijos pastabos ir Priežiūra

● Nenutraukite maitinimo tiesiogiai, kai yra stiprintuvas veikiančios.

● Saugokite pluošto jungtis nuo dulkių, kad pluoštas nesudegtų jungties galas. Prieš tai nuvalykite pluošto jungtį lęšių popieriumi be dulkių jungtį, patikrinkite jį pluošto galinio paviršiaus inspektoriumi ir prijunkite per flanšą tik patvirtinus švarą. Priešingu atveju pluošto jungties galinis paviršius gali sudeginti įjungus lazerį. Užtikrinkite veikimą be lazerio, kai jungiamuosius flanšus ir, kai nenaudojate, uždėkite pluošto dulkių dangtelius.

● Laikykite įrangą sausoje vietoje ir laikykite sausoje vietoje.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
