C juostos Erbiu legiruotas pluošto pirminis stiprintuvas

Turinys

1. Įvadas C juostos Erbiu legiruotas pluošto pirminis stiprintuvas

2. Techninė Specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Prekės informacija

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos pasiūlymo sąlygos ir mokėjimas

9. Pristatymo laikas

10. Veikimo žingsniai

11. Operacijos pastabos ir Priežiūra

12. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

Sukurti C juostos Erbiu legiruoti skaiduliniai pirminiai stiprintuvai pagerinti jautrumą prieš optinį imtuvą. Išankstinis stiprintuvas yra specialiai naudojamas mažiems optiniams signalams stiprinti diapazone -45-25dbm. Įprastas mažo signalo stiprinimas yra net 35–45 dB, o triukšmas yra mažesnis nei 4,5 dB. Jie gali būti naudojami lazerio galiai stiprinti signalai C juostos 1530–1565 nm bangų ilgių diapazone. Automatinė srovė Valdymo (ACC) darbo režimas. Komandos ir valdymo programinė įranga yra skirta kompiuteriui operacija.

Produktas Specifikacijos

Produktas Savybės

● Platus bangos ilgių diapazonas-1530~1565nm;

● Mažas triukšmas <4,5 dB;

● Jutiklinis ekranas / DB9 Female (RS232) ryšio sąsaja, skirta lengvas veikimas.

Produktas Programos

● Optinis šviesolaidinis ryšys;

● Optinis pluošto jutiklis;

● Pluoštas lazeris.

Produktas Detalės

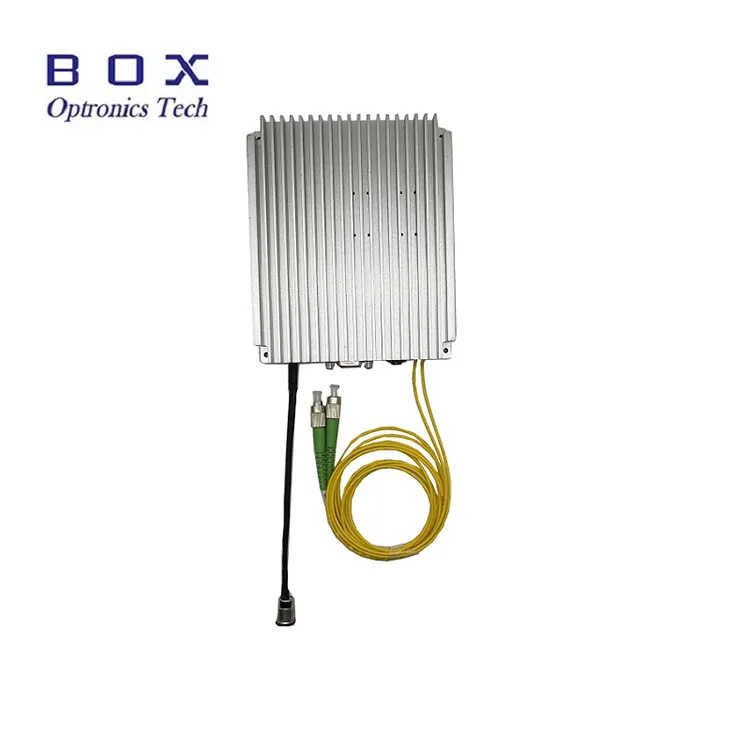

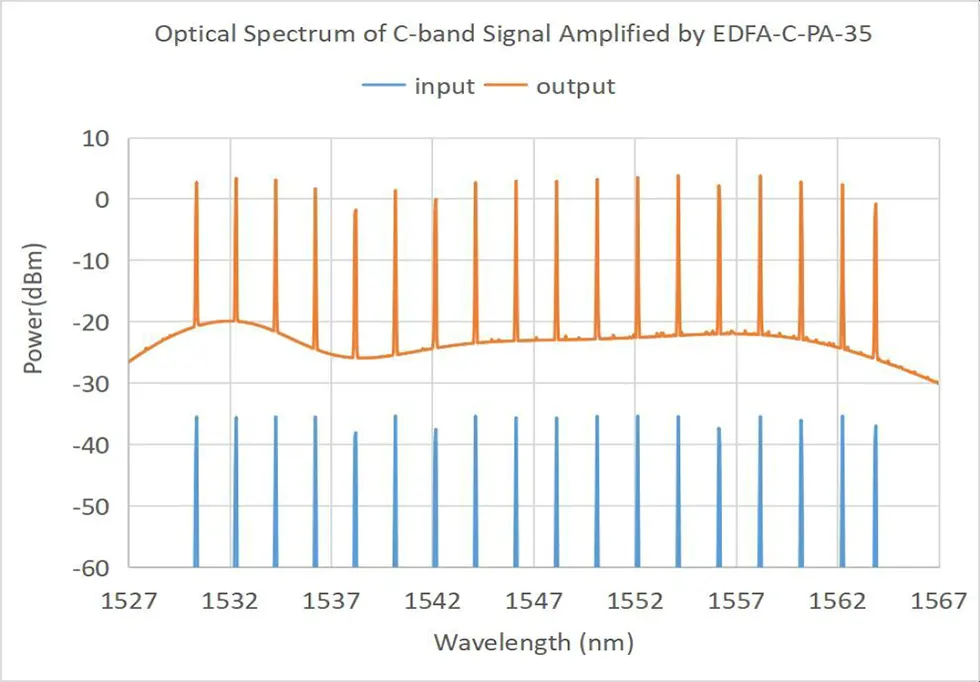

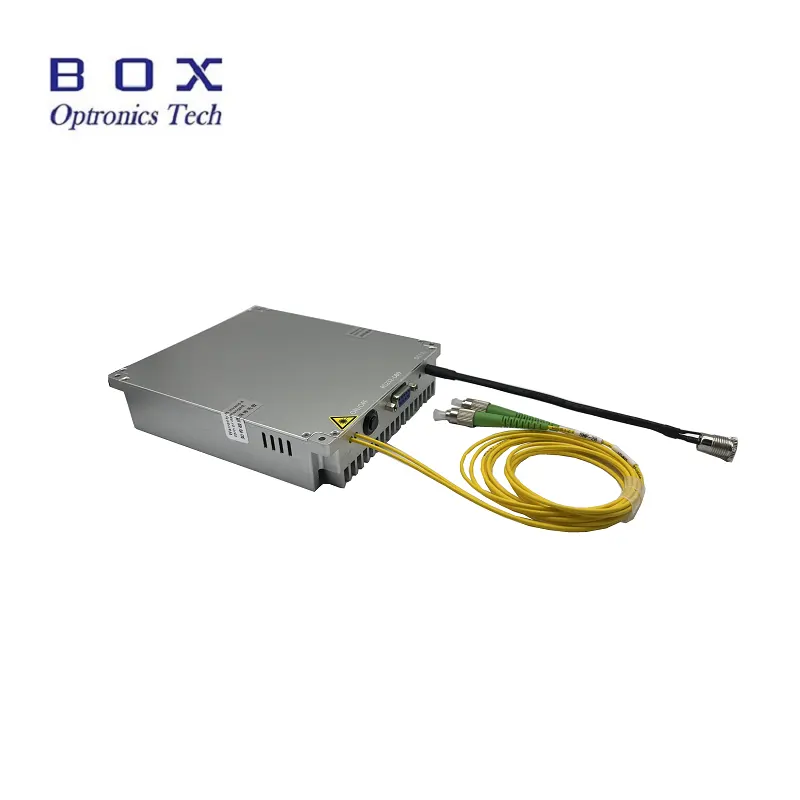

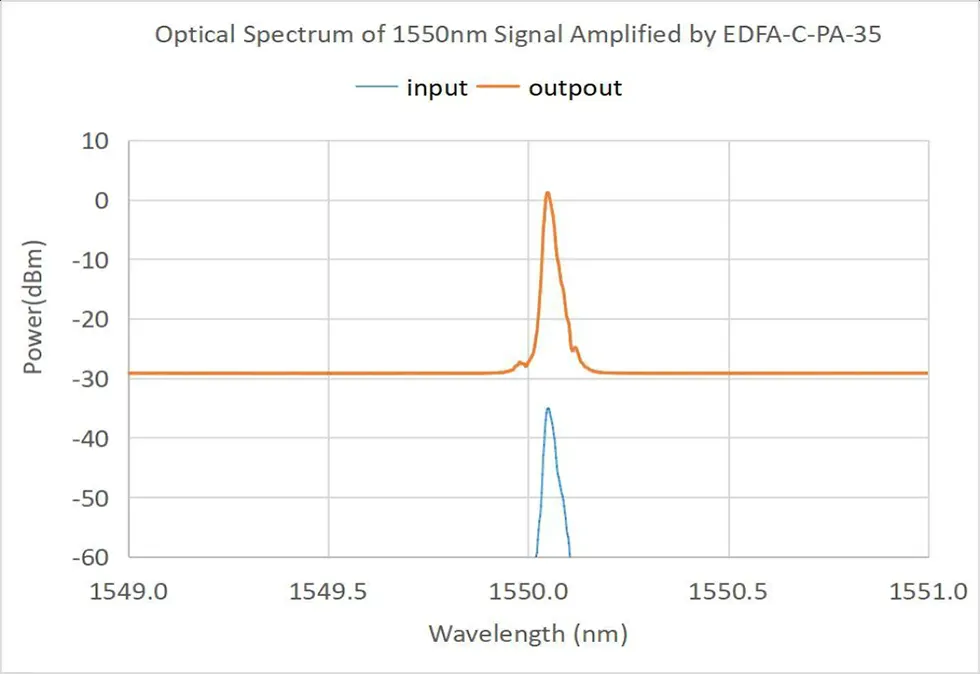

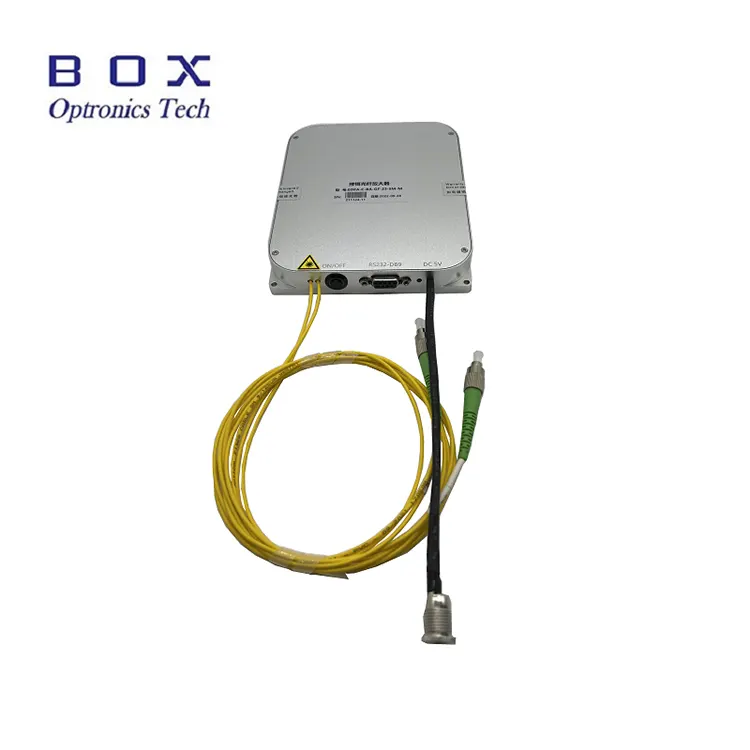

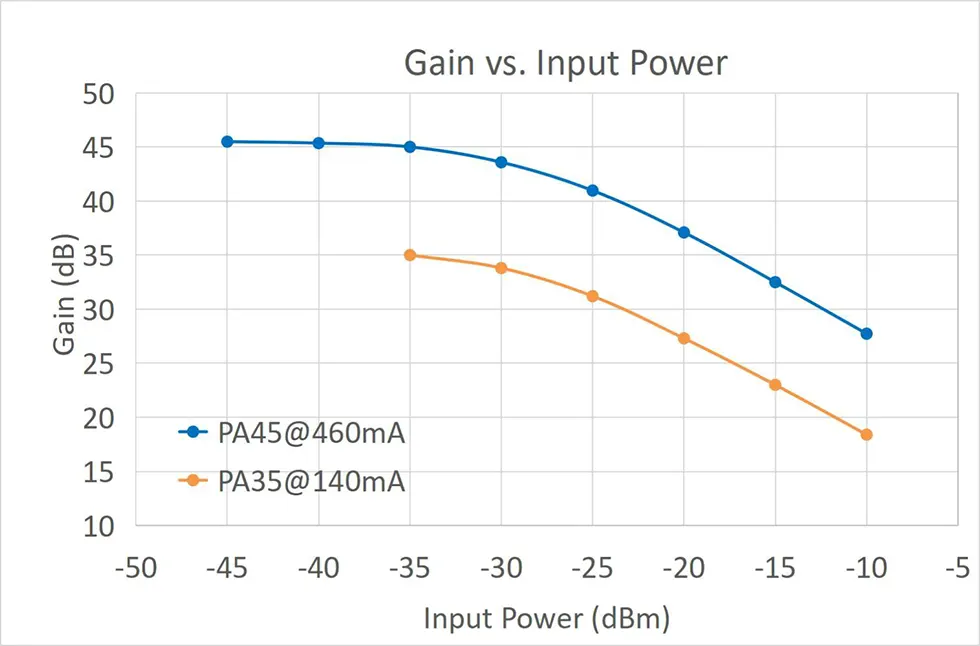

● Tipinė charakteristikų kreivė

Užsakymo informacija

pvz.: EDFA-PA-C-35-SM-M

(Užsakymo informacija: C juostos Erbiu legiruotas pluoštas Išankstinis stiprintuvas, 35 dBms mažas signalo stiprinimas, su SMF-28efiber, modulių paketas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10-15 darbo dienų. (Jei yra sandėlyje, tai bus greičiau išsiųstas.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacija Žingsniai

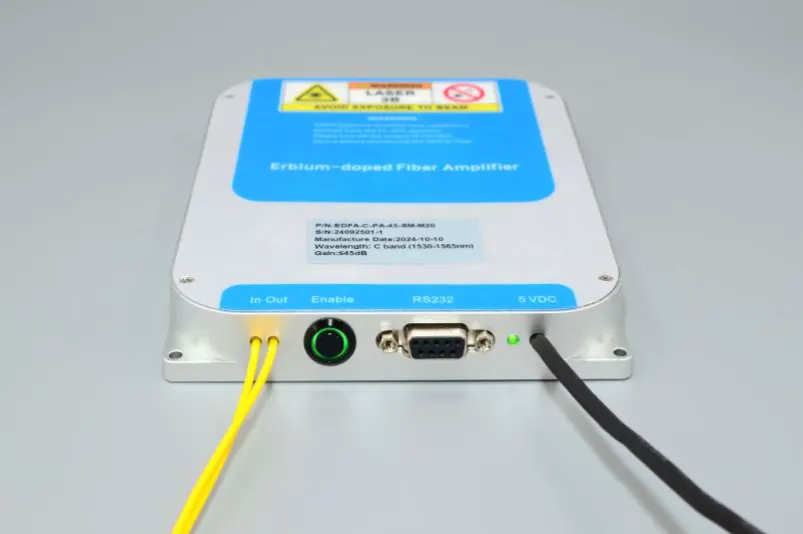

1 veiksmas. Išvaizda: priekinė pusė EDFA yra nuosekliai aprūpintas įvesties ir išvesties optinėmis skaidulomis, an optinio stiprinimo išvesties aktyvinimo jungiklis, pagrindinio kompiuterio ryšys sąsaja (numatytasis RS232 DB9), maitinimo indikatoriaus lemputė ir maitinimo laidas (numatytasis DC 5V).

2 veiksmas. Maitinimas: maitinimas prievadas yra numatytoji DC5,5 × 2,1 mm galia sąsaja ir atitinkamas DC5V DC maitinimo adapteris bus pateiktas, kai produktas iškeliauja iš gamyklos. Maitinimo adapterio prijungimo būdas ir EDFA modulis parodytas paveikslėlyje žemiau. Būtinai naudokite originalus atitinkamas maitinimo adapteris. Naudojant netinkamą maitinimo adapterį sukelti EDFA netinkamą veikimą arba sugadinti EDFA. U formos jungties maitinimo linija taip pat gali būti pateikta vartotojams prisijungti prie a perjungimo maitinimo šaltinį, tačiau tai turėtų būti pasiūlyta iš anksto pirkimas.

3 veiksmas. Skaidulinių džemperių prijungimas: atidarykite optinio pluošto jungties dangtelį nuo dulkių, patikrinkite pluošto galinį paviršių ir Prieš prijungdami kitą optinį įrenginį, įsitikinkite, kad nėra užteršimo ir pažeidimų pluošto prietaisai ar bandymo įranga. Didelės galios EDFA išvesties pluoštui modelio, sujungimui rekomenduojama naudoti sintezės sujungimo metodą.

4 nustatymas. Šilumos išsklaidymas: tai erbiu legiruotas skaidulinis stiprintuvo modulis generuoja tam tikrą šilumos kiekį. The Apatinis stiprintuvo paviršius (pusė be teksto) turi būti arti kontaktas su šilumos kriaukle, šilumos išsklaidymo peleku arba metaliniu paviršiumi naudotojo važiuoklės apačioje. Tam rekomenduojamas tinkamas oro aušinimas geras šilumos išsklaidymo efektas. Rekomenduojama optimali darbo aplinka temperatūra -5 ~ +35 ℃. Kai aplinkos temperatūra viršija 50 ℃, stiprintuvas budėjimo būsenoje neįsijungs. Kai aplinkos temperatūra viršija 55 ℃, stiprintuvas darbinėje būsenoje automatiškai sustabdys lazerio išvestį ir įves budėjimo būsena savisaugai. Kai aplinkos temperatūra nukrenta iki 50 ℃, stiprintuvas automatiškai atnaujins išvestį.

5 veiksmas. Įvesties optinė galia: šiam erbiu legiruoto pluošto stiprintuvui nereikalaujama slenksčio įvesties optinio signalo galiai. Kai vidutinė įėjimo galia optinė signalas sumažinamas iki beveik nulio galios, stiprintuvas vis tiek išlaikys darbo būsena, o išvesties prievadas turės spontanišką emisiją. Tačiau norint gauti idealesnį stiprinimo efektą ir signalo ir triukšmo santykį, rekomenduojama reguliuoti įvesties optinę galią galios diapazone aprašyta bandymo lape arba gaminio specifikacijoje.

6 veiksmas.Pagrindinio kompiuterio valdymas: Šis stiprintuvas yra modulinis gaminys ir reikia būti derinamas su specialia pagrindinio kompiuterio programine įranga, kad būtų galima reguliuoti ir stebėti EDFA darbinė būsena ir veikimo parametrai. Vartotojo kompiuterio poreikiai įdiegti USB-232 nuosekliojo prievado tvarkyklės programą ir EDFA pagrindinį kompiuterį mūsų įmonės teikiama valdymo programinė įranga. USB-232 nuosekliojo prievado tvarkyklė programa turi būti įdiegta, kitaip pagrindinio kompiuterio programinė įranga negali prisijungti ir normaliai bendrauti su EDFA moduliu. Reikėtų pažymėti, kad USB-232 nuosekliojo prievado tvarkyklės programa turi atitikti tikrąją USB-232 naudojamas nuosekliojo prievado kabelis. EDFA pagrindinio kompiuterio programinės įrangos versijos numeris programinė įranga turi atitikti programinės įrangos versijos numerį, įrašytą gaminio bandymo lapas.

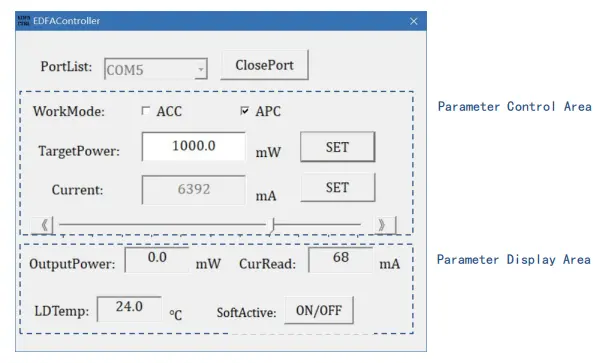

7 veiksmas. Pagrindinio kompiuterio programinės įrangos sąsaja: apima informaciją, kurią gali rodyti pagrindinio kompiuterio programinė įranga stiprintuvo darbo režimas, išėjimo optinės galios tikslinė vertė, siurblio lazeris dabartinė tikslinė vertė ir temperatūros stebėjimo būsena.

8 veiksmas. Specifinė operacija: po paleidimo pagrindinio kompiuterio programinę įrangą, pirmiausia pasirinkite teisingą serijos prievado numerį nuosekliojo prievado seka PortList, spustelėkite OpenPort mygtuką, kad atidarytumėte nuoseklųjį ryšį uostas. Šiuo metu languose Current Read ir LDTemp bus rodomas modulio darbinė srovė ir siurblio temperatūra. Įveskite tikslinį optinį elementą galios vertę TargetPower lange ir spustelėkite mygtuką NUSTATYTI. Kai mygtukas EDFA modulio jungiklis ir programinės įrangos mygtukas SoftActive abu įjungti, nustatymas įsigalioja ir EDFA turi optinę galią.

9 veiksmas. Valdymo režimas: standartinis modelis šio skaidulinio stiprintuvo palaiko du darbo režimus, automatinį srovės valdymą režimas (ACC režimas) ir automatinis galios valdymo režimas (APC režimas). Galite perjungti tarp šių dviejų darbo režimų naudodami parinktį WorkMode. Perjungiant, atkreipkite dėmesį, kad pirmiausia išjunkite aktyvaus mygtuko jungiklį. (* Kažkoks stiprintuvas modeliai palaiko tik ACC režimą, pvz., EDFA-C-PA). ACC režimu įveskite siurblį dabartinė reikšmė lange Dabartinis ir spustelėkite mygtuką NUSTATYTI arba vilkite tiesiogiai kairįjį ir dešinįjį slankiklius, kad nustatytumėte siurblio srovės vertę. APC režimu įveskite tikslinės optinės galios vertę TargetPower lange ir spustelėkite NUSTATYTI mygtuką.

10 veiksmas. Išvesties aktyvinimas: kai Įjungti mygtuko jungiklį modulio priekyje ir SoftActive mygtuką įjungus programinę įrangą yra įjungta, nustatymas įsigalioja ir stiprintuvas turi lazerio išvestį ir dega LASER indikatoriaus lemputė. ON/OFF mygtukas bus rodomas raudonai. Išėjimo galia parametrų stebėjime sritis rodo esamą faktinę išėjimo optinę galią, CurRead rodo srovę siurblio srovė, o LDTemp rodo vidinę temperatūrą.

11 veiksmas. Išjungimas: Pirmiausia išjunkite ON/OFF mygtuko jungiklis stiprintuvo šone ir SoftActive mygtukas įjunkite programinę įrangą, spustelėkite ClosePort, kad uždarytumėte nuoseklųjį prievadą, tada uždarykite programinę įrangą.

12 veiksmas. Parametrų atmintis: režimas ir valdymo programinės įrangos nustatyti parametrai bus automatiškai išsaugoti viduje EDFA modulis ir turi išjungimo atminties funkciją. Jei nėra reikalo keisti EDFA parametrus, nebūtina prisijungti prie pagrindinio kompiuterio vėl naudojant.

Operacijos pastabos ir Priežiūra

● Jei išvesties skaidulą reikia prijungti prie kito pluošto, tai yra rekomenduojama naudoti lydytuvą.

● Paleidžiant pirmiausia patikrinkite, ar maitinimo jungiklis ir raktinis jungiklis yra išjungti, tada prijunkite maitinimo šaltinį. Išjungus, pirmiausia išjunkite raktinį jungiklį ir po išvesties atjunkite maitinimą indikatoriaus lemputė užgęsta. Neatjunkite maitinimo šaltinio tiesiogiai, kai EDFA veikia.

● Šviesolaidžio jungtis nuvalykite servetėle be pūkelių ir patikrinkite a skaidulinio paviršiaus detektorius prieš prijungimą. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Šviesolaidinės jungtys turi būti padengtas dulkių dangteliais.

● Nerekomenduojama dažnai įkišti ir atjungti išvesties pluošto jungtis, kad išvengtumėte užteršimo dulkėmis, kurios gali padidėti įterpimo praradimas arba skaidulinės jungties galinio paviršiaus nudegimas.

● Laikykite įrangą sausoje vietoje ir laikykite sausoje vietoje.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
