1. Įvadas C juostos Erbiu legiruotas pluošto linijinis stiprintuvas
2. Techninė Specifikacijos
3. Gaminio savybės
4. Tipinės programos
5. Prekės informacija
6. Užsakymo informacija
7. Duomenų lapas ir testo lapas
8. Kainos pasiūlymo sąlygos ir mokėjimas
9. Pristatymo laikas
10. Operacijos pastabos ir Priežiūra
11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

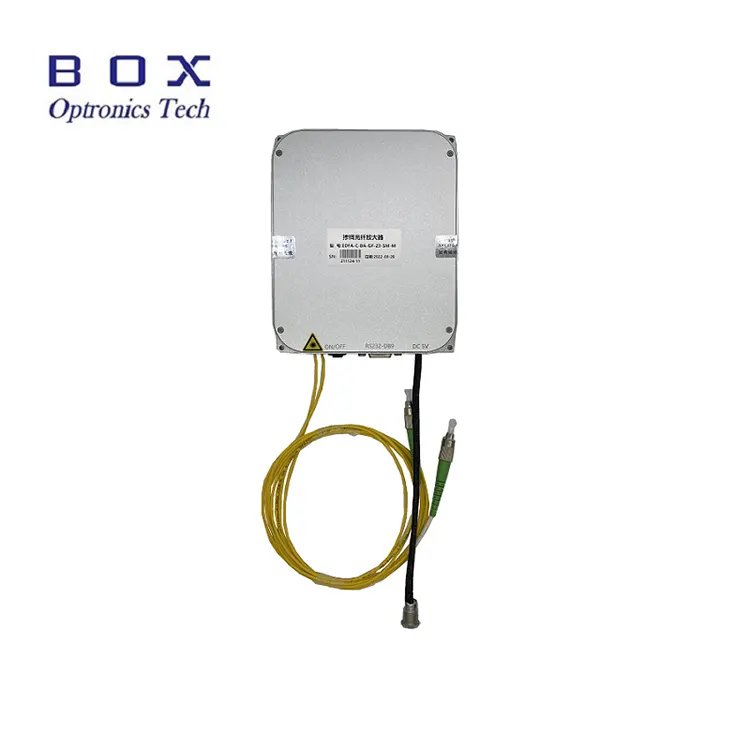

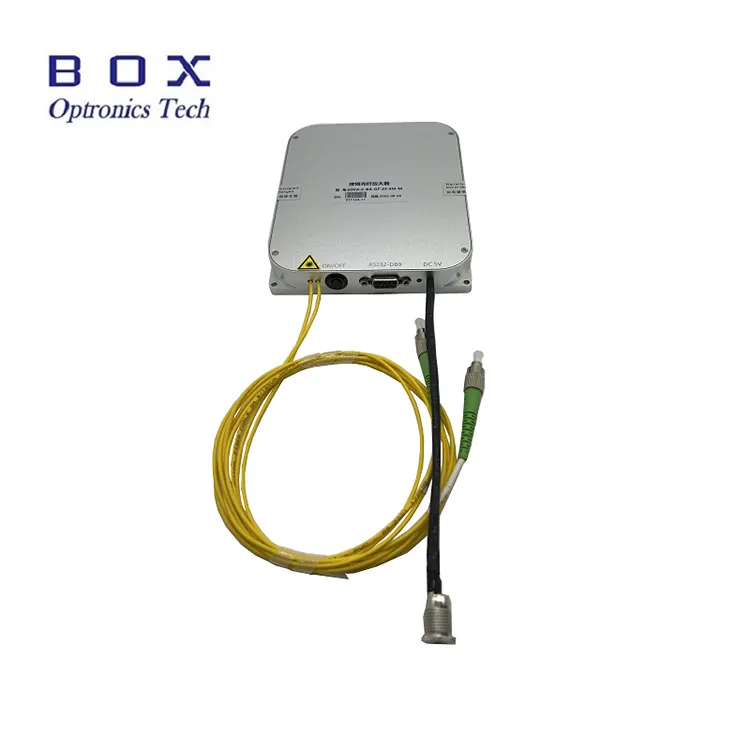

C juostos Erbiu legiruoti pluošto linijiniai stiprintuvai yra skirtas linijinei relei šviesolaidinėse lazerinėse arba šviesolaidinės komunikacijos sistemose. Jie gali gali būti naudojamas lazerio signalų galiai sustiprinti C juostoje 1530–1565 nm bangos ilgio diapazonas. Jie pasižymi 15/17/20/23/25/26dBm didelės galios ir mažos triukšmo. Kompiuteriniam darbui suteikiamos rekomendacijos ir programinė įranga. Naudojant šiuos modulius, įsitikinkite, kad pluošto galas yra švarus, atkreipkite dėmesį į lazerio įvestį apribojimus ir imtis būtinų lazerio saugos priemonių.
|
Parametrai |
Vienetas |
Vertybės |
Pastabos |
|||||
|
Bangos ilgio diapazonas |
nm |
1530 ~ 1565 m |
C juosta |
|||||
|
Įvesties galia |
dBm |
-25~+3 |
|
|||||
|
Išėjimo galia |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm įvestis |
|
Mažas stiprinimo koeficientas |
dB |
35 |
@-25dBm įvestis |
|||||
|
Triukšmo figūra |
dB |
≤5,5 |
@-10dBm įvestis |
|||||
|
PDG |
dB |
≤0,3 |
|
|||||
|
PMD |
ps |
0.5 |
|
|||||
|
Įvesties/išvesties izoliacija |
dB |
≥35 |
|
|||||
|
Maitinimo monitorius |
dB |
Išėjimo galia |
|
|||||
|
Veikimo režimas |
- |
ACC/APC |
|
|||||
|
Pigtail pluoštas |
- |
SMF-28 |
FC/APC |
|||||
|
Ryšio sąsaja
|
- |
Jutiklinis ekranas / DB9 Moteris (RS232) |
Stalviršis |
|||||
|
- |
DB9 moteriškas (RS232) |
Modulis |
||||||
|
Maitinimas
|
- |
AC 110~240V, <30W |
Stalviršis |
|||||
|
- |
DC 5V, <15W |
Modulis |
||||||
|
Matmenys
|
mm
|
260 (W) × 280 (G) × 120 (A) |
Stalviršis |
|||||
|
150 (W) × 125 (G) × 20 (A) |
Modulis |
|||||||
|
|
15–23 dBm: 70 (W) × 90 (G) × 15 (A) |
Modulis |
||||||
|
Darbinė temperatūra |
℃ |
-5 ~ +55 |
|
|||||
|
Darbinė drėgmė |
℃ |
0–70 % |
|
|||||
● Platus bangos ilgių diapazonas-1530~1565nm;
● Didelis pelnas veiksnys;
● Mažas triukšmas <5,5 dB;
● Didelė išėjimo galia 15/17/20/23/25/26dBm neprivaloma.
● Optinis šviesolaidinis ryšys;
● Optinis pluošto jutiklis;
● Pluoštas lazeris.

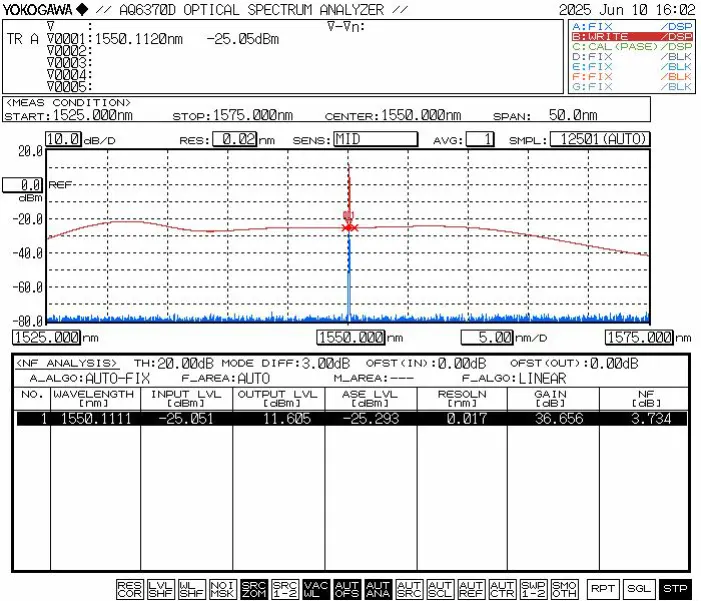

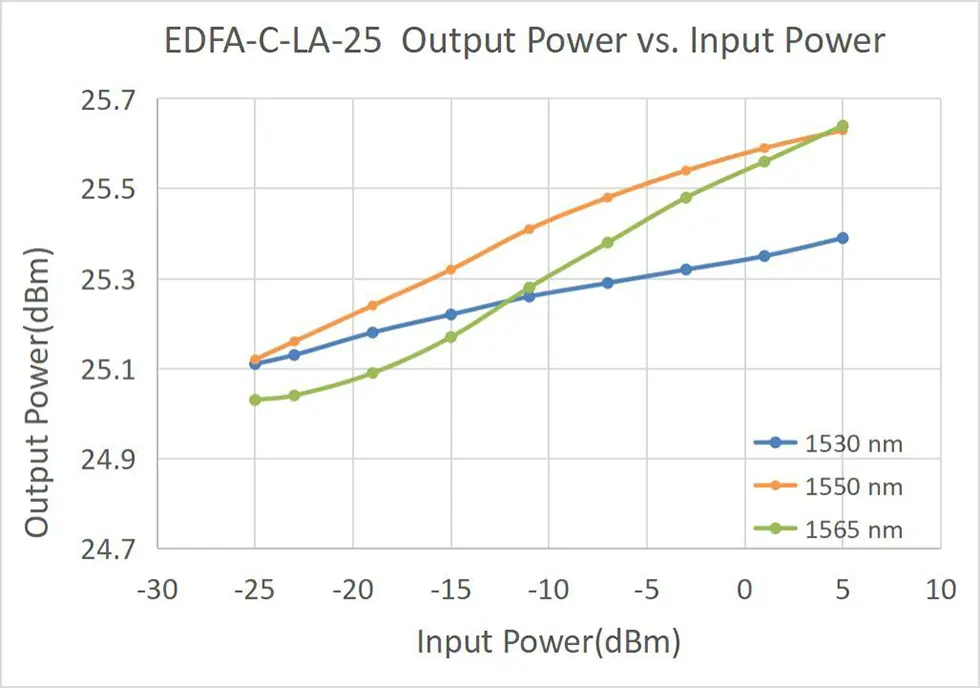

● Tipinė charakteristikų kreivė
|
Vardas |
EDFA tipas |
Bangos ilgis |
Išėjimo galia |
Pluošto tipas |
Matmenys |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbiu legiruotas Šviesolaidinis stiprintuvas |
LA: linijinis stiprintuvas |
C:C juosta |
15:15 dBm 17:17 dBm 20:20 dBm 23:23 dBm 25:25 dBm 26:26 dBm |
SM:SMF-28e |
M15 : Modulis M20 : Modulis B: stalviršis |
pvz.: EDFA-LA-C-15-SM-M
(Užsakymo informacija: C juostos Erbiu legiruotas pluoštas Stiprintuvas, 15dB išėjimo galia, su SMF-28efiber, modulio paketą).
Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com
● Kainos pasiūlymo sąlygos
(1) EXW:
Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.
(2) DAP:
Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.
● Mokėjimo sąlygos
Yra PayPal ir T/T.
Gamyba užtrunka apie 10-15 darbo dienų. (Jei yra sandėlyje, tai bus greičiau išsiųstas.)
Tarptautinė logistika gali užtrukti 3-5 darbo dienas.
● Vienmodžio pluošto (Hi-1060, PM980, G652D, PM1550 ir kt.) atveju teorinė nuolatinės šviesos galios tolerancija yra maždaug 200 mW, kai galas švarus. Todėl EDFA modeliai, kurių išėjimo galia <200mW, gali prijunkite jų išvesties skaidulų jungtis prie kitų vieno režimo skaidulinių įrenginių per judantys adapteriai (pluošto flanšai).
● Nenutraukite maitinimo tiesiogiai, kai yra stiprintuvas veikiančios.
● Saugokite pluošto jungtis nuo dulkių, kad pluoštas nesudegtų jungties galas. Prieš tai nuvalykite pluošto jungtį lęšių popieriumi be dulkių jungtį, patikrinkite jį pluošto galinio paviršiaus inspektoriumi ir prijunkite per flanšą tik patvirtinus švarą. Priešingu atveju pluošto jungties galinis paviršius gali sudeginti įjungus lazerį. Užtikrinkite veikimą be lazerio, kai jungiamuosius flanšus ir, kai nenaudojate, uždėkite pluošto dulkių dangtelius.
● Dažnas išvesties skaidulinių jungčių prijungimas / atjungimas nėra rekomenduojama, nes tai gali užteršti dulkėmis, padidinti įterpimo nuostolius arba skaidulinės jungties galinio paviršiaus degimas.
● Laikykite įrangą sausoje vietoje ir laikykite sausoje vietoje.
● Garantinis laikotarpis:
Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.
● Nemokamos garantijos išimtys:
Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:
(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.
(2) Gedimai dėl netinkamo naudotojo veikimo.
(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.
(4) Neleistinas išardymas, modifikavimas ar taisymas.
(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.
(6) Žala arba praradimas transportavimo metu.
