Produkto pristatymas

Tai L-band ASE plačiajuosčio ryšio šviesos šaltinis stabilus, 10–200 mW didelės galios šviesos šaltinis L juostos bangų ilgių diapazone (1567–1603 nm). Sukurtas didelio tikslumo taikymui, jis suteikia platų spektrą ir mažo triukšmo išvestis, todėl idealiai tinka optiniam ryšiui, skaidulų jutimui ir medicininis vaizdas.

Produktas Specifikacijos

Produkto savybės

● Spektrinė lygumas ≤2,5dB;

● 10/20/50/100/200mW išėjimo galia, 10~100% reguliuojama;

● DB9 Moteriški (RS232) ryšiai, kad būtų lengva integruoti.

1. Produkto programos – L juostos ASE Plačiajuosčio ryšio šviesos šaltinis

● Optinis skaidulų jutimas;

● Medicinos vaizdavimas;

● Optinis šviesolaidinis ryšys.

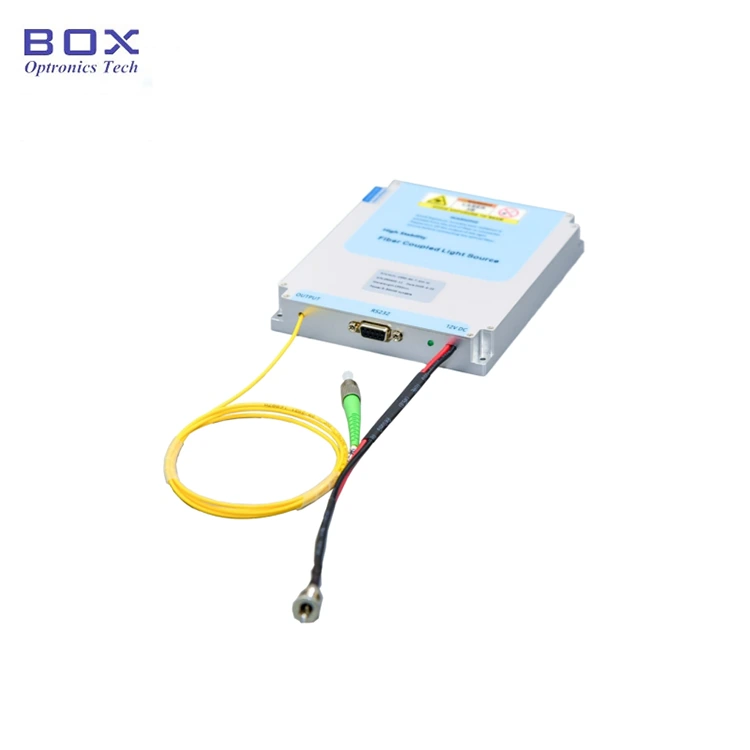

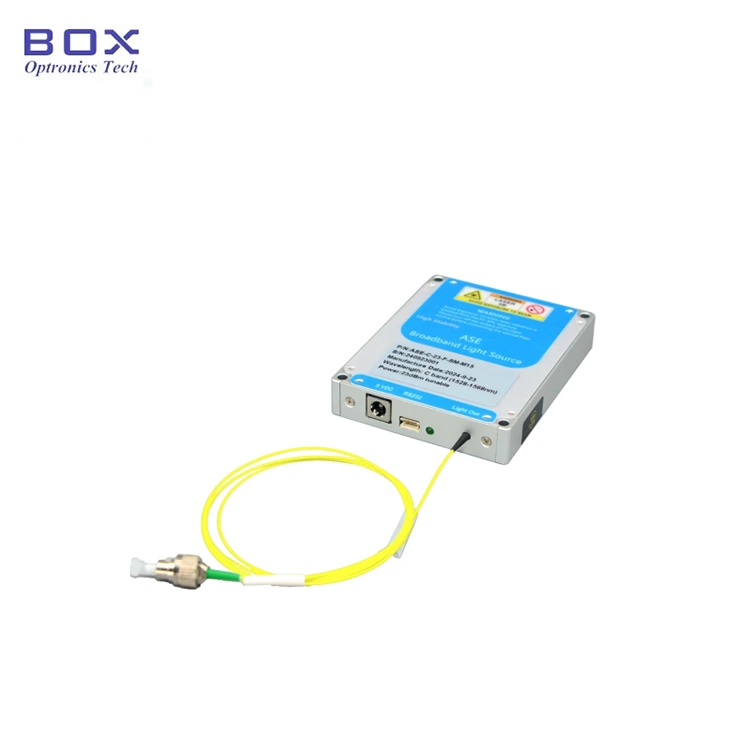

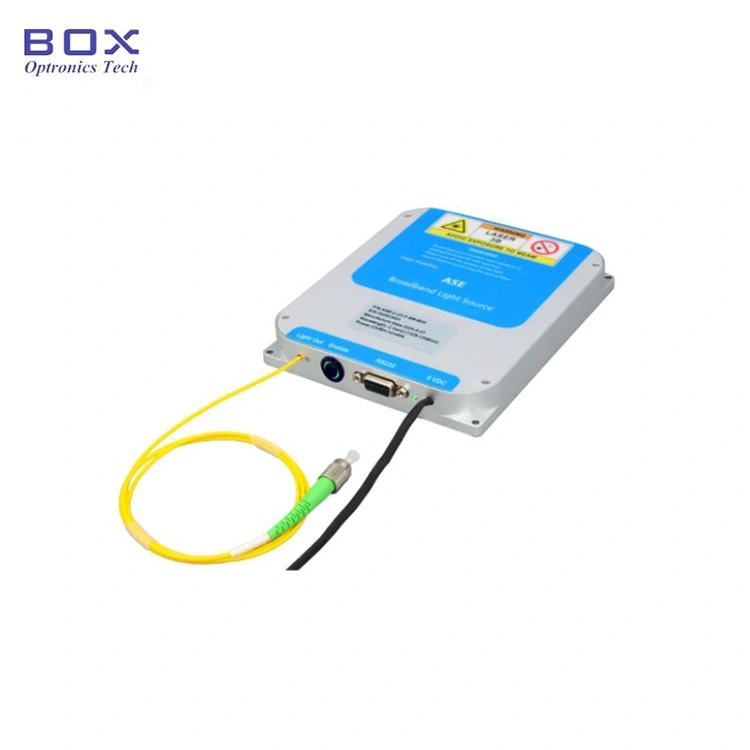

Produktas Detalės

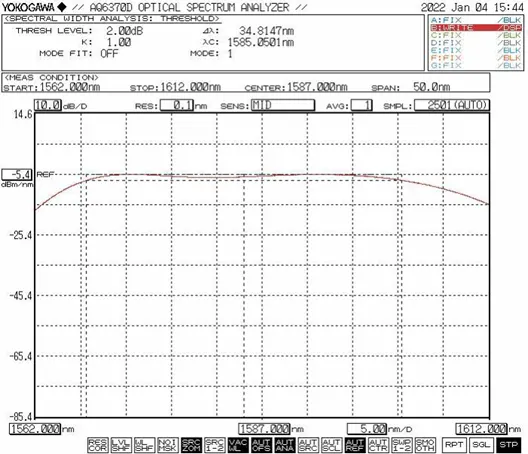

● Tipinis spektras

● Standartiniai priedai

Operacija Žingsniai

1 veiksmas. Išpakavimas ir surinkimas: Prašome patikrinkite, ar sukomplektuoti priedai

prieš surinkimą.

2 veiksmas. Skaidulinių džemperių prijungimas: atidarykite dulkių dangtelį prie pluošto jungties arba flanšo, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite jį su prietaisu arba galios matuokliu, kurį norite išbandyti patvirtinus, kad nėra taršos ar žalos.

3 veiksmas. Maitinimo adapterio prijungimas ir Serijos kabelis: prijunkite šviesos šaltinio modulį ir maitinimo adapterį; prisijungti šviesos šaltinio modulį ir kompiuterį su USB-RS232 signalo kabeliu. (Pastaba: Pirmiausia kompiuteryje reikia įdiegti nuosekliojo prievado tvarkyklę. Vairuotojas gali būti rasti kompaktiniame diske arba gauti iš Box Optronics bendrovės.)

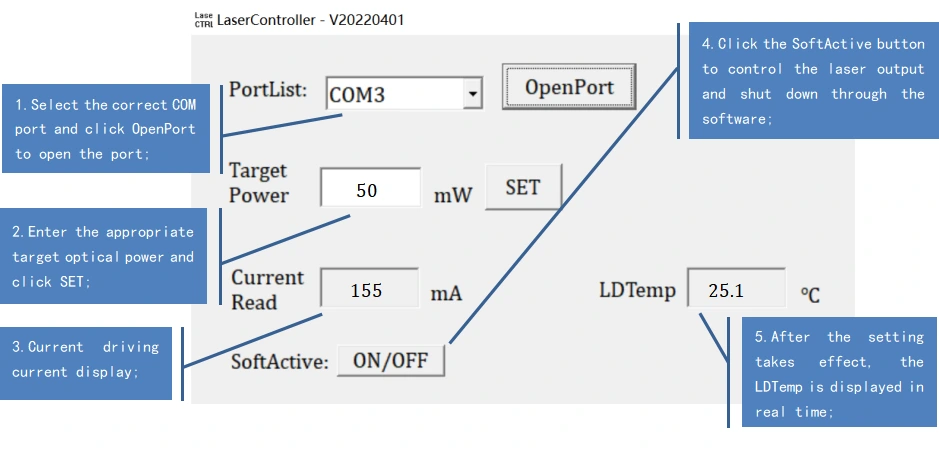

Setp4.Use: atidarykite šviesos šaltinį aktyvavimo jungiklis; dega šviesos šaltinio išvesties indikatoriaus lemputė ir yra optinė galia. Šiuo metu darbo srovės ir optinės galios vertė yra parametrai, kuriuos nustatė pagrindinis kompiuteris paskutinio išjungimo metu. Jie gali būti modifikuotas ir išsaugotas pagrindinio kompiuterio programinėje įrangoje (tik modelio versijai su reguliuojama galia).

5 veiksmas. Po naudojimo: spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite pluošto jungtis.

Užsakymas informacija

pvz.: ASE-L-2H-SM-T-B

(Užsakymo informacija: L-band ASE plačiajuosčio ryšio šviesos šaltinis, 200mW išvestis galia, reguliuojama galia, su SM pluoštu, stalviršio paketas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas

Duomenų lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10-15 darbo dienų. (Jei yra kai kurie sandėlyje, bus išsiųsti greičiau.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos ir Priežiūra

● Nerekomenduojama dažnai prijungti ir atjungti šviesolaidinį kištuką jungtis išvesties gale. Tai padeda išvengti užteršimo dulkėmis, kurios gali padidinti įkišimo praradimą arba sudeginti jungties galinį paviršių.

● Paleidžiant pirmiausia patikrinkite, ar maitinimo jungiklis ir raktinis jungiklis yra išjungti, tada prijunkite maitinimą. Išjungdami pirmiausia išjunkite raktinis jungiklis; užgesus būsenos indikatoriaus lemputei, atjunkite maitinimą. Daryk neatjunkite maitinimo tiesiogiai, kai veikia šviesos šaltinis.

● Jei išvesties skaidulą reikia prijungti prie kito pluošto, tai yra rekomenduojama naudoti lydytuvą.

● Imkitės atsargumo priemonių nuo drėgmės, dulkių ir korozijos; parduotuvė sausoje vietoje.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
