1030 nm ASE plačiajuosčio ryšio šviesos šaltinis

Turinys

1. Įvadas 1030 nm ASE plačiajuosčio ryšio šviesos šaltinis

2. Techninė Specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Prekės informacija

6. Saugaus naudojimo vadovas

7. Užsakymo informacija

8. Duomenų lapas

9. Kainos pasiūlymo sąlygos ir mokėjimas

10. Pristatymo laikas

11. Operacijos pastabos ir Priežiūra

12. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

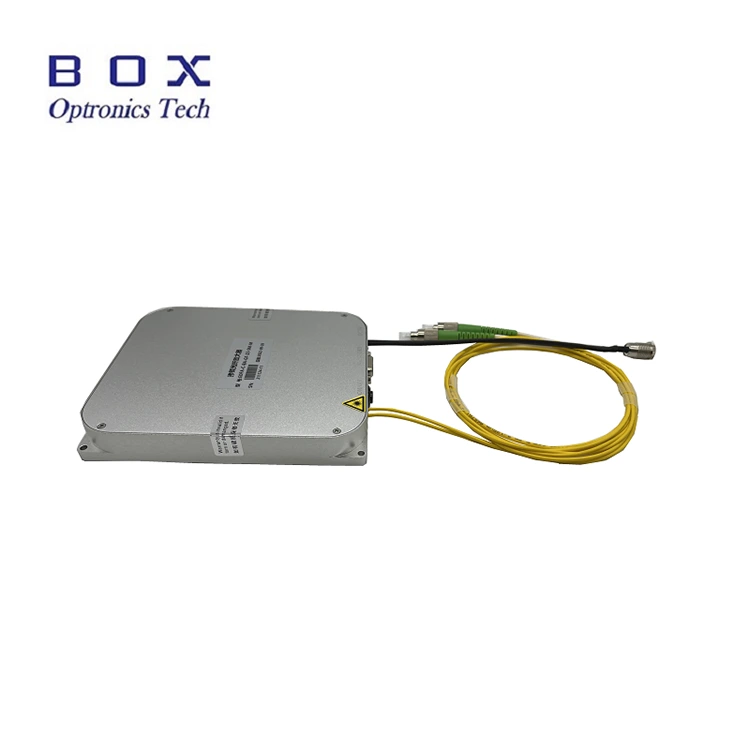

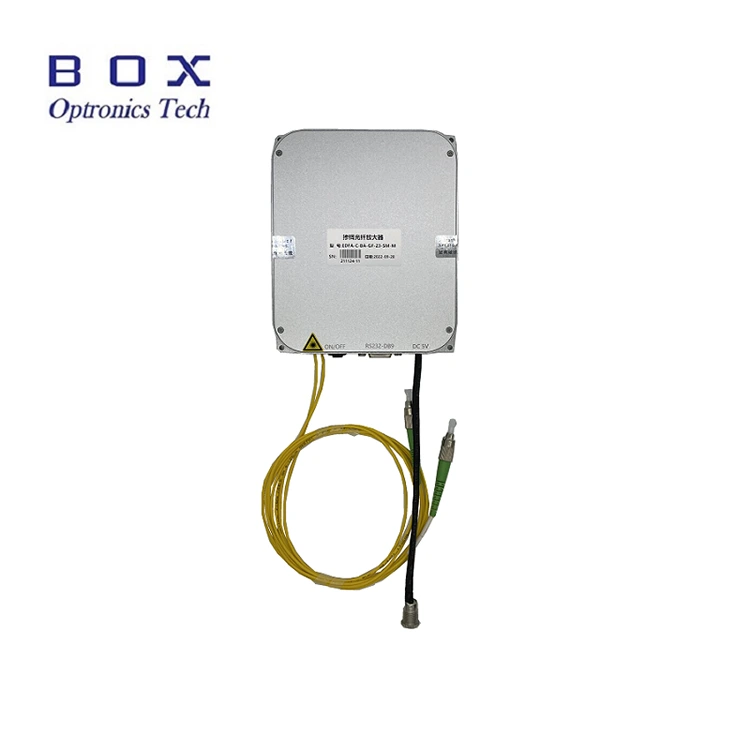

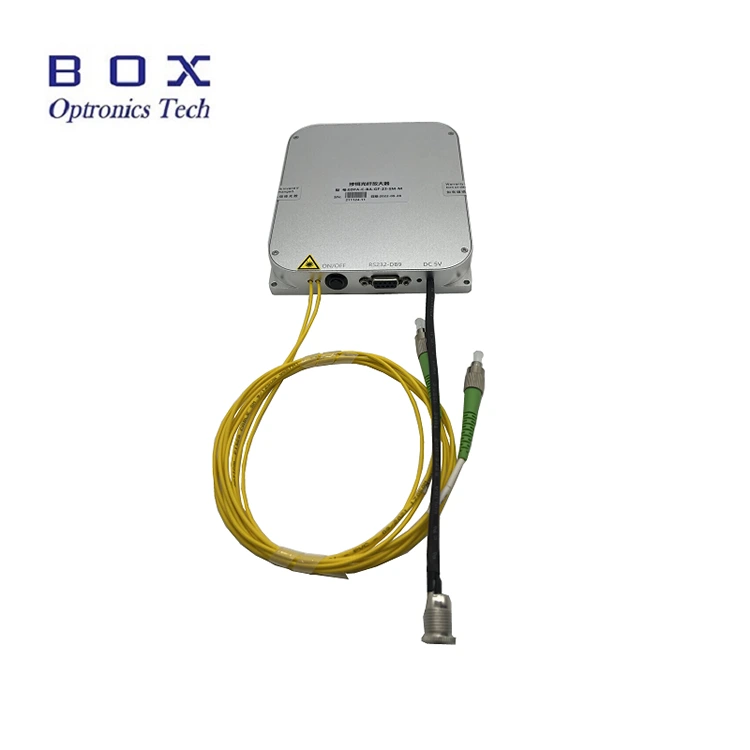

Tai 1030 nm ASE plačiajuosčio ryšio šviesos šaltinis, pagrįstas iterbiu legiruoti skaiduliniai ir puslaidininkiniai lazeriai su 1030 nm spektru aprėptis, 10/20/30/50/100/500/1000 mW išėjimo galia ir poliarizacija ekstinkcijos koeficientas net 0,2 dB. Pilnas priedų komplektas; naudotojas pateiktas vadovas. Jis tinka šviesolaidžiams prietaisų testavimas, FBG grotelių gamyba, medicininis vaizdavimas ir kt.

Produktas Specifikacijos

Produkto savybės

● Spektrinė lygumas;

● Išėjimo galia yra neprivaloma ir reguliuojama;

● Ilgalaikis bangos ilgis ir galia stabilus;

● DB9 Moteriški (RS232) ryšiai, kad būtų lengva integruoti.

Produkto programos

● Pluoštas jutimas;

● Medicinos vaizdavimas;

● Pluoštas optinių įrenginių testavimas.

Produktas Detalės

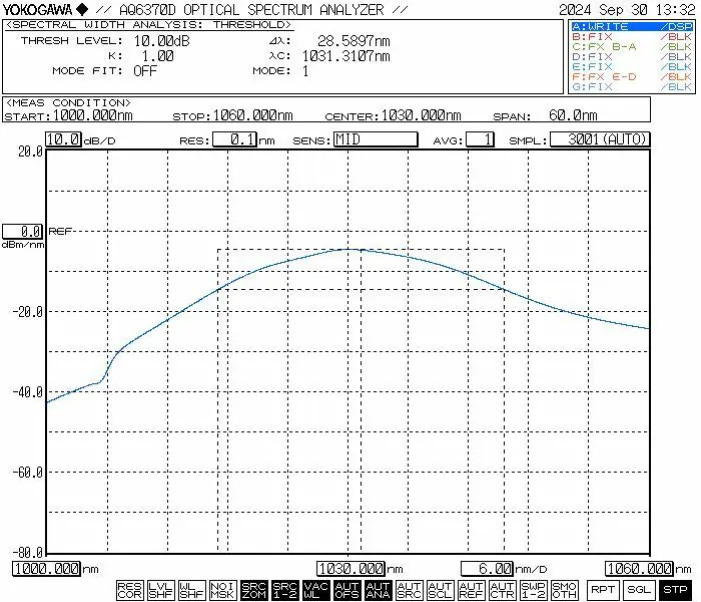

● Tipinis spektras

● Standartiniai priedai

1. Veikimo žingsniai – 1030 nm ASE plačiajuosčio ryšio šviesos šaltinis

1 veiksmas. Išpakavimas ir surinkimas: Prašome patikrinkite, ar sukomplektuoti priedai

prieš surinkimą.

2 veiksmas. Skaidulinių džemperių prijungimas: atidarykite dulkių dangtelį prie pluošto jungties arba flanšo, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite jį su prietaisu arba galios matuokliu, kurį norite išbandyti patvirtinus, kad nėra taršos ar žalos.

3 veiksmas. Maitinimo adapterio prijungimas ir Serijos kabelis: prijunkite šviesos šaltinio modulį ir maitinimo adapterį; prisijungti šviesos šaltinio modulį ir kompiuterį su USB-RS232 signalo kabeliu. (Pastaba: Pirmiausia kompiuteryje reikia įdiegti nuosekliojo prievado tvarkyklę. Vairuotojas gali būti rasti kompaktiniame diske arba gauti iš Box Optronics bendrovės.)

Setp4.Use: atidarykite šviesos šaltinį aktyvavimo jungiklis; dega šviesos šaltinio išvesties indikatoriaus lemputė ir yra optinė galia. Šiuo metu darbo srovės ir optinės galios vertė yra parametrai, kuriuos nustatė pagrindinis kompiuteris paskutinio išjungimo metu. Jie gali būti modifikuotas ir išsaugotas pagrindinio kompiuterio programinėje įrangoje (tik modelio versijai su reguliuojama galia).

5 veiksmas. Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite pluošto jungtis.

Užsakymas informacija

pvz.: ASE-1030-5HSM-B

(Užsakymo informacija: 1030 nm ASE plačiajuosčio ryšio šviesos šaltinis, 500 mW išvestis galia, su SM Hi1060 pluoštu, stalinis paketas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas

Duomenų lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10-15 darbo dienų. (Jei yra kai kurie sandėlyje, bus išsiųsti greičiau.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos ir Priežiūra

● Prieš jungiant šviesolaidines jungtis, specializuotas valymas jungčių galinius paviršius reikia kruopščiai išvalyti naudojant įrankius. Be to, atsargiai reikia naudoti pluošto galinio paviršiaus inspektorių patikrinkite paviršius, kad įsitikintumėte, jog juose nėra dulkių ir teršalus prieš prijungdami juos per pluošto flanšą. Valymo metu, apžiūrą ir šviesolaidinių galinių paviršių prijungimą, būtina užtikrinti kad šviesos šaltinis yra išjungtas; jokiomis aplinkybėmis neturėtų šios operacijos turi būti atliekamos perduodant šviesą. Vieną kartą naudojimas yra baigtas ir jungtis buvo atjungta nuo kito šviesolaidinio pluošto jungtys, šviesolaidinė jungtis turi būti su apsauginiu dangteliu nuo dulkių.

● Plačiajuosčio ryšio ASE šviesos šaltinių modeliai, kurių išėjimo galia 200 mW arba aukštesnėje gali būti išvesties jungtis, baigta FC/APC jungtimi. Tačiau ši jungtis skirta tik vartotojo inicijuojamai išvesties galiai stebėjimui (prijungiant prie optinio galios matuoklio) arba sąsajai su a FC baigiamas pluošto kolimatorius, nukreipiantis lazerio išvestį į laisvą erdvę. Tai primygtinai nerekomenduojama naudoti flanšo adapterio, kad jį tiesiogiai sujungtumėte jungtis su kitų naudotojui priklausančių skaidulų ar prietaisų jungtimis; tai darydami kelia didelę riziką sugadinti ir šviesolaidžio jungtį, ir pats stiprintuvas. Jei reikalingas sujungimas su kitais pluoštais, tai yra rekomenduojama naudoti sintezę; be to, užtikrinti, kad sujungti pluoštai yra tarpusavyje suderinami.

● Primygtinai nerekomenduojama dažnai įdėti arba išimti šviesolaidinės jungtys prie išvesties prievado, kad būtų išvengta dulkių užteršimas, dėl kurio gali padidėti įterpimo praradimas, arba nudegimas pluošto jungties galinis paviršius.

● Pradėdami paleisti, pirmiausia įsitikinkite, kad maitinimo jungiklis ir raktinis jungiklis yra išjungtas, tada prijunkite maitinimo šaltinį. Išjungus, pirmiausia išjunkite raktinį jungiklį ir atjunkite maitinimą tik po to išvesties indikatoriaus lemputė užgeso. Niekada tiesiogiai neatjunkite maitinimo tiekti, kai veikia šviesos šaltinis.

● Imkitės atsargumo priemonių nuo drėgmės, dulkių ir korozijos; tai reikia laikyti sausoje vietoje.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
