1064 nm ASE plačiajuosčio ryšio šviesos šaltinis

Turinys

1. Įvadas 1064 nm ASE plačiajuosčio ryšio šviesos šaltinis

2. Techninė Specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Prekės informacija

6. Veikimo žingsniai

7. Užsakymo informacija

8. Duomenų lapas ir testo lapas

9. Kainos pasiūlymo sąlygos ir mokėjimas

10. Pristatymo laikas

11. Operacijos pastabos ir Priežiūra

12. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

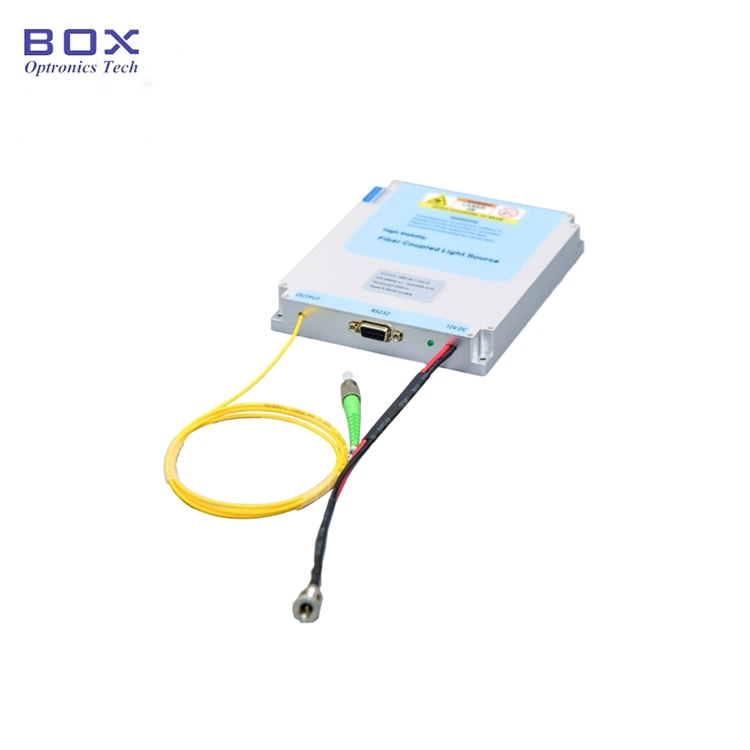

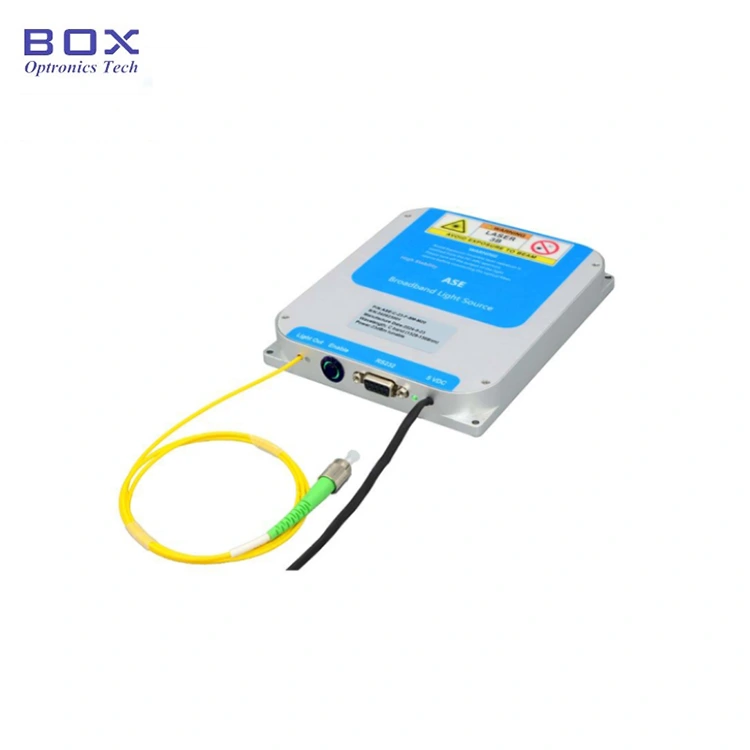

Tai 1064 nm ASE plačiajuosčio ryšio šviesos šaltinis, pagrįstas iterbiu legiruoti skaiduliniai ir puslaidininkiniai siurblio lazeriai, kurių spektras yra 1040–1080 nm aprėptį ir 10/20/30/50/100/500/1000mW išėjimo galią. Pilnas komplektas pridedami priedai; pateiktas vartotojo vadovas. Jis tinka šviesolaidinių įrenginių bandymams, FBG grotelių gamybai, medicinai vaizdų ir pan. Imkitės atsargumo priemonių nuo drėgmės, dulkių ir korozijos; tai reikia laikyti sausoje vietoje.

Gaminio specifikacijos

Produkto savybės

● Spektrinė lygumas; 

● Išvestis galia yra neprivaloma ir reguliuojama;

● Aukštas stabilumas išėjimo galia;

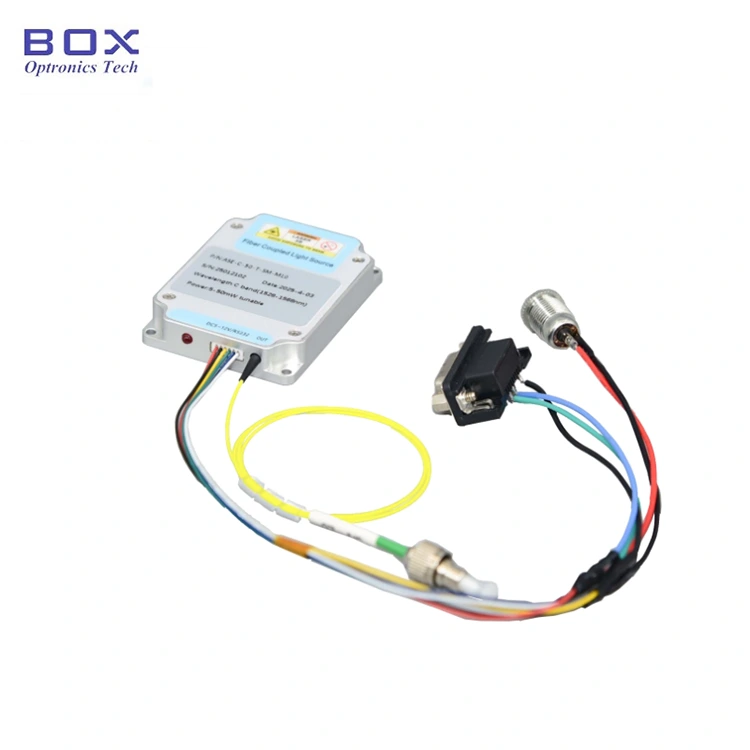

● Modulis / stalviršis dvi parinktys su ryšio stebėjimu, kad būtų lengva integruoti.

Produkto programos

● Skaidulų jutimas;

● Medicininis vaizdavimas;

● Šviesolaidinis įrenginys testavimas.

Produktas Detalės

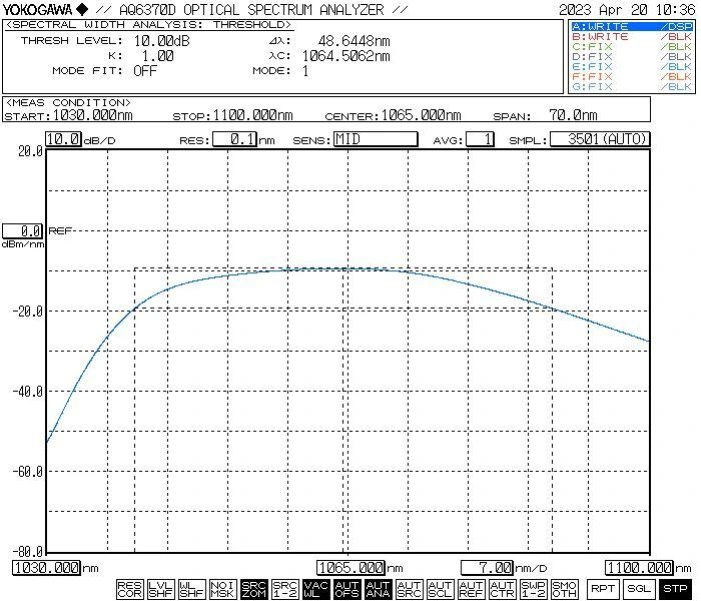

● Tipinis spektras

● Standartiniai priedai

Veikimo žingsniai

1 veiksmas. Išpakavimas ir surinkimas: Prašome patikrinkite, ar sukomplektuoti priedai

prieš surinkimą.

2 veiksmas. Skaidulinių džemperių prijungimas: atidarykite dulkių dangtelį prie pluošto jungties arba flanšo, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite jį su prietaisu arba galios matuokliu, kurį norite išbandyti patvirtinus, kad nėra taršos ar žalos.

3 veiksmas. Maitinimo adapterio prijungimas ir Serijos kabelis: prijunkite šviesos šaltinio modulį ir maitinimo adapterį; prisijungti šviesos šaltinio modulį ir kompiuterį su USB-RS232 signalo kabeliu. (Pastaba: Pirmiausia kompiuteryje reikia įdiegti nuosekliojo prievado tvarkyklę. Vairuotojas gali būti rasti kompaktiniame diske arba gauti iš Box Optronics bendrovės.)

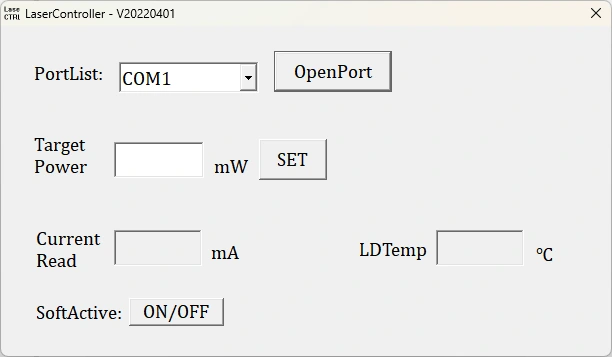

Setp4.Use: atidarykite šviesos šaltinį aktyvavimo jungiklis; dega šviesos šaltinio išvesties indikatoriaus lemputė ir yra optinė galia. Šiuo metu darbo srovės ir optinės galios vertė yra parametrai, kuriuos nustatė pagrindinis kompiuteris paskutinio išjungimo metu. Jie gali būti modifikuotas ir išsaugotas pagrindinio kompiuterio programinėje įrangoje (tik modelio versijai su reguliuojama galia).

5 veiksmas. Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite pluošto jungtis.

Užsakymas informacija

pvz.: ASE-1064-10-SM-T-M20

(Užsakymo informacija: 1064 nm ASE plačiajuosčio ryšio šviesos šaltinis, 10 mW išvestis galia, reguliuojama galia, su SM Hi1060 pluoštu, modulių paketas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10-15 darbo dienų. (Jei yra kai kurie sandėlyje, bus išsiųsti greičiau.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos ir Priežiūra

● Nerekomenduojama dažnai prijungti ir atjungti šviesolaidinį kištuką jungtis išvesties gale. Tai padeda išvengti užteršimo dulkėmis, kurios gali padidinti įkišimo praradimą arba sudeginti jungties galinį paviršių.

● Paleidžiant pirmiausia patikrinkite, ar maitinimo jungiklis ir raktinis jungiklis yra išjungti, tada prijunkite maitinimą. Išjungdami pirmiausia išjunkite raktinis jungiklis; užgesus būsenos indikatoriaus lemputei, atjunkite maitinimą. Daryk neatjunkite maitinimo tiesiogiai, kai veikia šviesos šaltinis.

● ASE plačiajuosčio ryšio šviesos šaltinių modeliams, kurių išėjimo galia mažesnė nei 200 mW, išvesties skaidulų jungtį galima prijungti prie kitų vienmodžių pluošto įrenginiai per nuimamą adapterį (pluošto flanšą). Tačiau jei galinis veidas šviesolaidžio jungtis yra užteršta, ji yra labai jautri nudegimams kai lazeris įjungtas, net jei lazerio galia labai maža. Todėl Prieš prijungdami šviesolaidinę jungtį, turite naudoti specializuotą skaidulą valymo įrankiai, skirti kruopščiai nuvalyti galinį paviršių. Be to, naudokite pluoštą galinio paviršiaus inspektorius, kad atidžiai apžiūrėtų paviršių ir įsitikintų, kad jis yra visiškai be dulkių ir teršalų prieš jungiant per pluoštą flanšas. Valant, tikrinant ir prijungiant skaidulinę jungtį, turite užtikrinti, kad šviesos šaltinis būtų išjungtas; pagal Nr aplinkybes, jei šios operacijos turi būti atliekamos, kai šviesos šaltinis yra skleidžianti šviesą. Baigę naudoti ir atjungę jungtį nuo kitų skaidulinių komponentų, nedelsdami uždengkite šviesolaidžio jungtį su apsauginiu dangteliu nuo dulkių.

● Plačiajuosčio ryšio ASE šviesos šaltinių modeliai, kurių išėjimo galia 200 mW arba aukštesnėje gali būti išvesties jungtis, baigta FC/APC jungtimi. Tačiau ši jungtis skirta tik vartotojo inicijuojamai išvesties galiai stebėjimui (prijungiant prie optinio galios matuoklio) arba sąsajai su a FC baigiamas pluošto kolimatorius, nukreipiantis lazerio išvestį į laisvą erdvę. Tai primygtinai nerekomenduojama naudoti flanšo adapterio, kad jį tiesiogiai sujungtumėte jungtis su kitų naudotojui priklausančių skaidulų ar prietaisų jungtimis; tai darydami kelia didelę riziką sugadinti ir šviesolaidžio jungtį, ir pats stiprintuvas. Jei reikalingas sujungimas su kitais pluoštais, tai yra rekomenduojama naudoti sintezę; be to, užtikrinti, kad sujungti pluoštai yra tarpusavyje suderinami.

● Laikykite įrangą sausoje, be drėgmės aplinkoje.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
