C-band Low Flatness ASE plačiajuosčio ryšio šviesos šaltinis

Turinys

1. Įvadas C-band Low Flatness ASE plačiajuosčio ryšio šviesos šaltinis

2. Techninė Specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Prekės informacija

6. Veikimo žingsniai

7. Užsakymo informacija

8. Duomenų lapas ir testo lapas

9. Kainos pasiūlymo sąlygos ir mokėjimas

10. Pristatymo laikas

11. Operacijos pastabos ir Priežiūra

12. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

Tai nenuoseklus C juostos žemo lygumo ASE Plačiajuosčio ryšio šviesos šaltinis, kuris yra spontaniška spinduliuotė, kurią sukuria a puslaidininkinis lazeris erbiu legiruotame kvarco pluošte, kurio spektras yra 1526–1566 nm aprėptį ir 10/20/30/50 mW išėjimo galią. Pilnas priedų komplektas; pateiktas vartotojo vadovas. Jis tinka šviesolaidžiams prietaiso testavimas, FBG grotelių gamyba, medicininis vaizdavimas ir kt. Prašome pasiimti atsargumo priemonės nuo drėgmės, dulkių ir korozijos; jis turi būti laikomas sausoje vietoje vieta.

Produktas Specifikacijos

Produkto savybės

● Cose efektyvus;

● Platus spektras;

● Aukštas stabilumo išėjimo galia.

Produkto programos

● Optinis skaidulų jutimas;

● Medicinos vaizdavimas;

● Šviesolaidinio įrenginio bandymas.

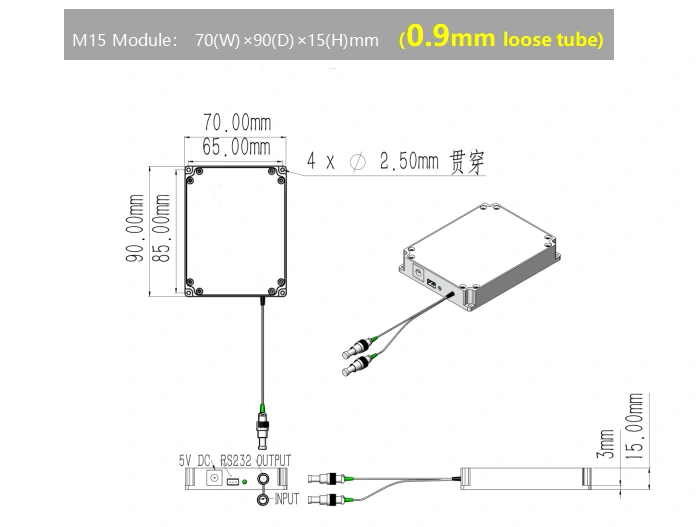

Produktas Detalės

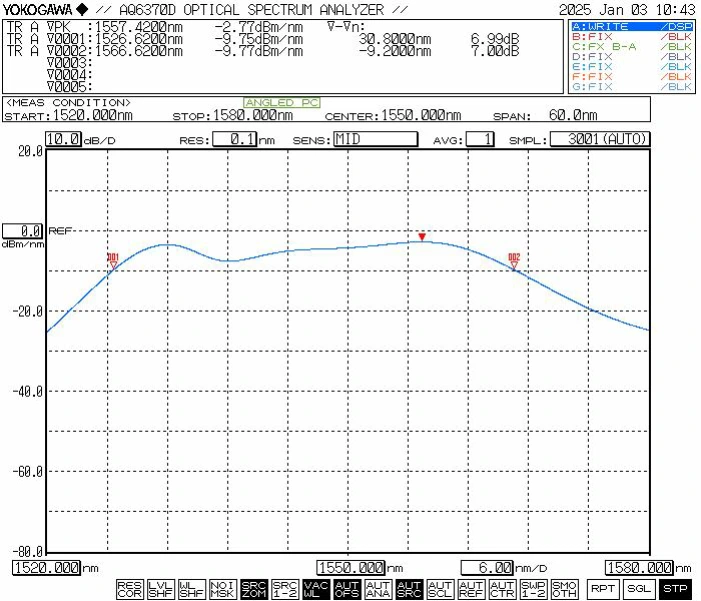

● Tipinis spektras

● Standartiniai priedai

Operacija Žingsniai

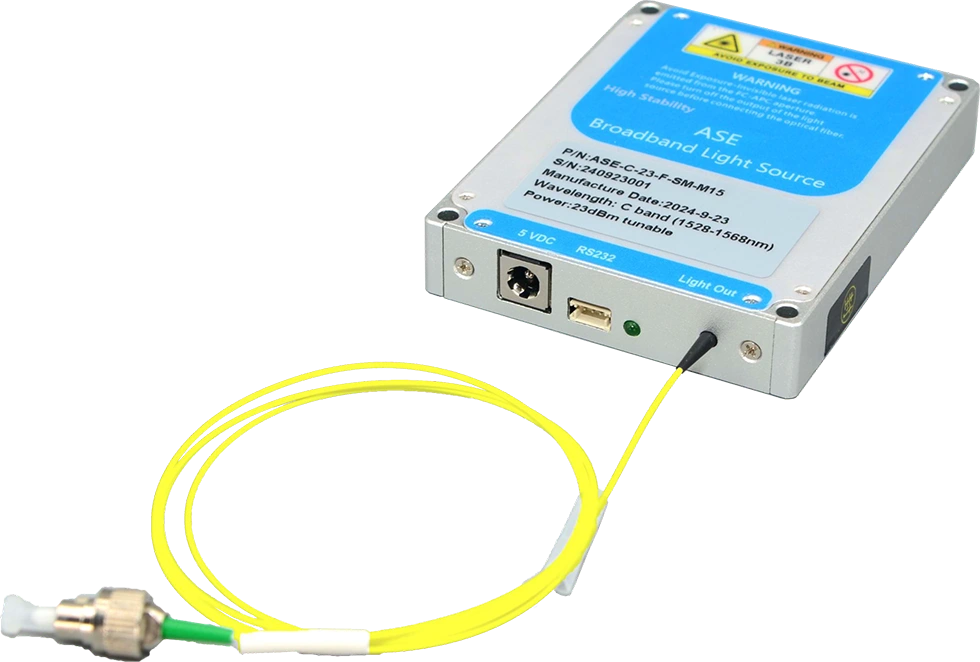

1 veiksmas. Išvaizda: iš kairės į dešinę – galia prievadas, ZH2.54 (3 kontaktų) nuosekliojo ryšio sąsaja, maitinimo indikatoriaus šviesos diodas ir vieno režimo skaidulinis prievadas optiniam išėjimui.

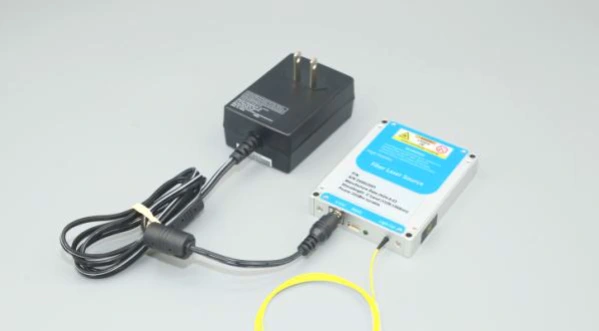

2 veiksmas. Maitinimo šaltinis: numatytasis maitinimo įvesties prievadas yra DC 5,5 × 2,1 mm sąsaja; atitinkamas DC 5V maitinimo adapteris tuo metu yra įtrauktas į įrenginį siuntimo. Maitinimo adapterio prijungimo prie šviesos šaltinio būdas modulis pavaizduotas pridedamame paveikslėlyje; įsitikinkite, kad naudojate tik originalų, komplekte esantį maitinimo adapterį. Nesuderinamos galios naudojimas adapteris gali sugadinti šviesos šaltinį. Arba versija Galimas maitinimo kabelis su U formos gnybtų jungtimi palengvinti prijungimą prie perjungimo maitinimo šaltinio; tačiau ši parinktis turi būti specialiai paprašytas pirkimo metu.

3 veiksmas. Fiber Patch laidų prijungimas: Nuimkite dulkių dangtelį nuo pluošto jungties ir patikrinkite pluošto galinį paviršių; Prieš prijungdami prie kito, įsitikinkite, kad jis neužterštas arba nepažeistas šviesolaidiniai komponentai arba bandymo įranga. Didelės galios šviesos šaltiniams tai yra sujungimui rekomenduojama naudoti sintezės sandūrą.

4 rinkinys. Šviesos šaltinio prijungimas Modulis prie pagrindinio kompiuterio: naudokite originalų USB-RS232 nuoseklųjį duomenų kabelį pridedamas prie šviesos šaltinio modulio, skirtas prijungti modulį prie kompiuterio. Kompiuteryje reikia iš anksto įdiegti tam skirtą nuosekliojo prievado tvarkyklę tinkamai atpažinti USB-RS232 kabelį; kitu atveju tai padarys pagrindinio kompiuterio programinė įranga negali užmegzti tinkamo ryšio ar susisiekti su šviesa šaltinio modulis. Norėdami gauti reikiamą tvarkyklę, susisiekite su „Box Optronics“.

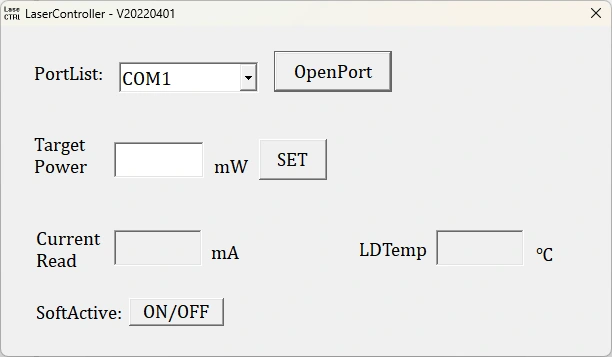

5 veiksmas. Programinė įranga: ASE šviesos šaltinio modulio gaminiams su reguliuojama galia, optinę išvesties galią galima reguliuoti naudojant pagrindinę programinę įrangą; fiksuotos galios modelių, galios lygio reguliuoti negalima.

Užsakymas informacija

pvz.: ASE-C-F7-20-SM-M

(Užsakymo informacija: C-band Low Flatness ASE plačiajuosčio ryšio šviesos šaltinis, spektrinis lygumas≤7dB, 20mW išėjimo galia, su SM pluoštu, modulių paketas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos ir Priežiūra

● Esant švaraus galinio paviršiaus sąlygoms, vienmodžiai pluoštai (pvz., Hi-1060, PM980, G652D arba PM1550) teorinė galios tolerancija apie 200 mW nuolatinės šviesos. Vadinasi, šviesos šaltiniams ir stiprintuvai, kurių išėjimo galios lygis yra mažesnis nei 200 mW, išvesties skaidulinės jungtys gali būti prijungtas prie kitų vienmodžių skaidulinių įrenginių naudojant standartinius adapterius (pluošto flanšai). Tačiau jei pluošto jungties galas yra užterštas, jis yra labai jautrus perdegimui, kai įjungiamas lazeris, net jei lazerio galia labai maža. Todėl prieš sujungdami pluoštą, jungties galas turi būti kruopščiai nuvalytas naudojant specialų pluošto valymą įrankiai. Be to, atsargiai reikia naudoti pluošto galinio paviršiaus inspektorių patikrinkite paviršių, kad įsitikintumėte, jog jame nėra dulkių ir teršalų prieš jungdami per pluošto flanšą.

● Valydami, tikrindami arba jungdami šviesolaidines jungtis, jūs turi užtikrinti, kad šviesos šaltinis neskleistų šviesos; jokiomis aplinkybėmis operacijos turėtų būti atliekamos, kai šviesa įjungta. Pasibaigus naudojimui o atjungus nuo kitų šviesolaidinių jungčių jungtis turi turi būti su dulkių dangteliu.

● Jei išvesties skaidulą reikia prijungti prie kito pluošto, tai yra rekomenduojama naudoti lydytuvą.

● Nerekomenduojama dažnai įkišti ar išimti šviesolaidinio pluošto jungtis išvesties gale, kad būtų išvengta dulkių užteršimo – tai gali gali padidėti įvedimo praradimas arba pažeisti skaidulų jungties galinius paviršius.

● Imkitės atsargumo priemonių nuo drėgmės, dulkių ir korozijos; parduotuvė sausoje vietoje.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
