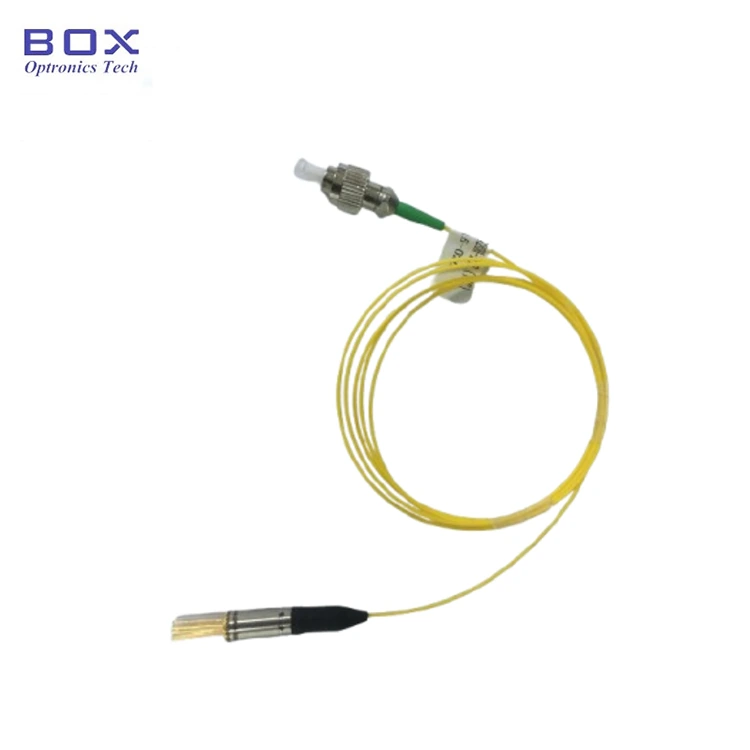

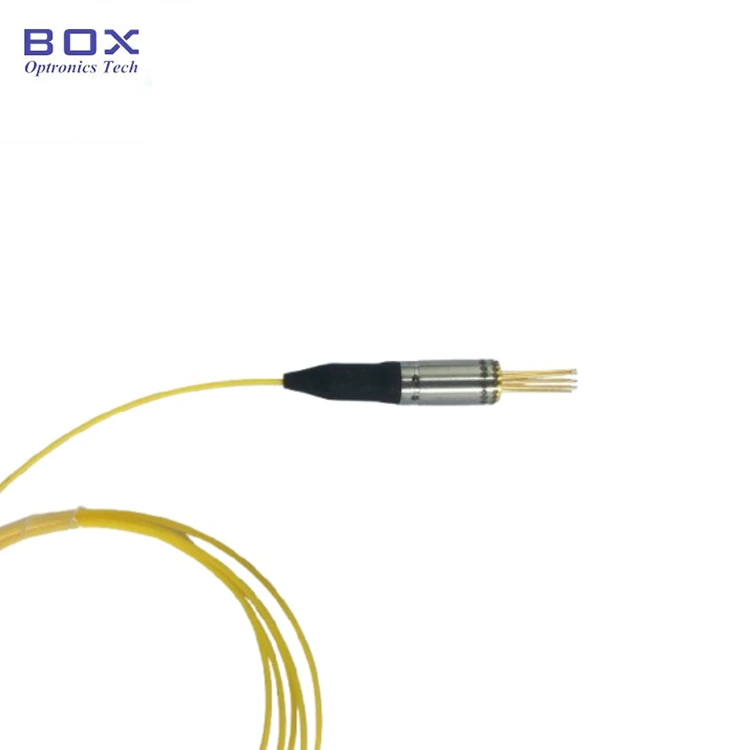

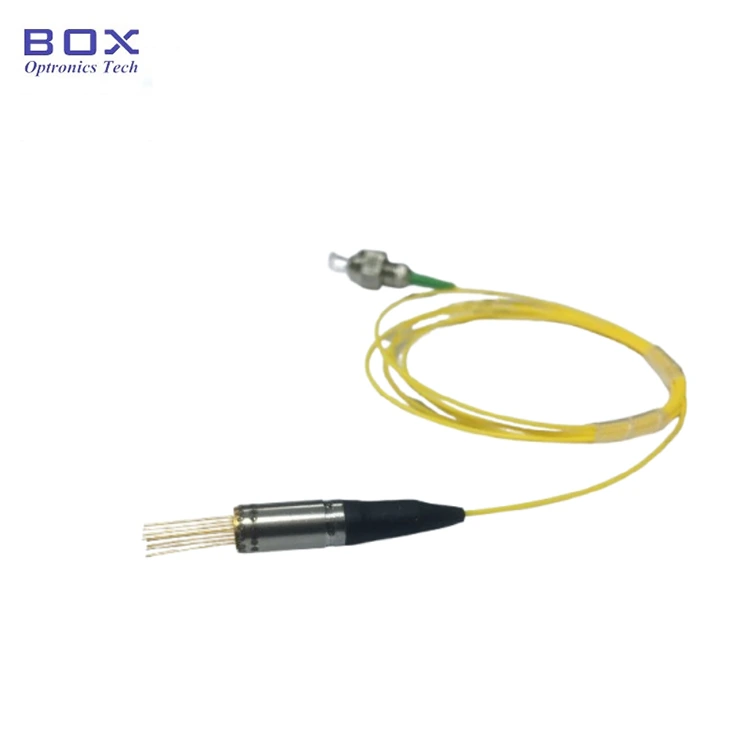

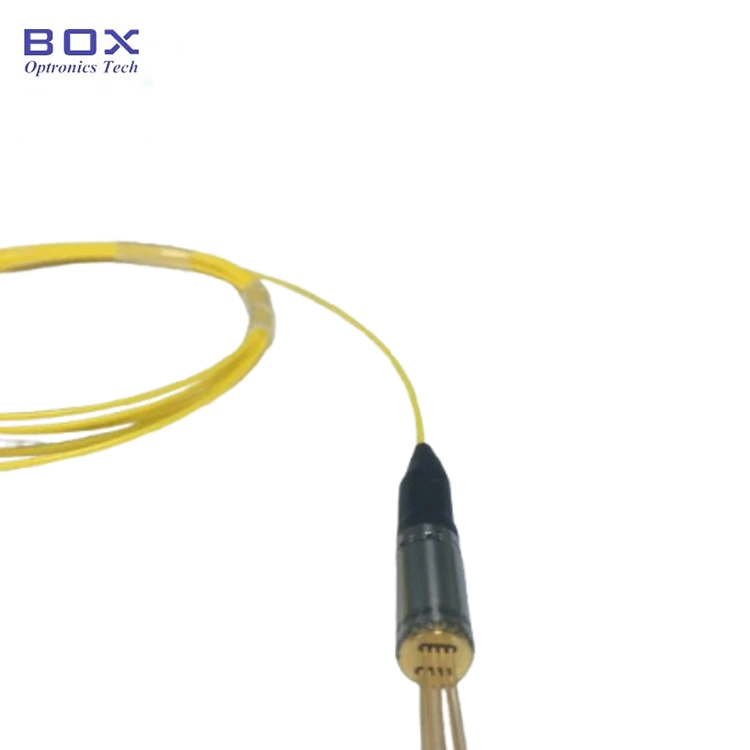

1550 nm siauros linijos pločio koaksialinis DFB lazeris

Produkto apžvalga - 1550 nm siauros linijos pločio koaksialinis DFB lazeris

1550 nm siauros linijos pločio koaksialinis DFB lazeris iš „Box Optronics“ yra TEC aušinamas paskirstytojo grįžtamojo ryšio lazeris, skirtas LiDAR nuotolio nustatymo sistemoms ir autonominio vairavimo programoms. Veikdamas 1550 nm centrinio bangos ilgiu, jis suteikia ≥ 2 mW optinę išvestį per vienmodį skaidulą ir ≤ 500 kHz spektrinį linijos plotį, išmatuotą savaiminio heterodino metodu. Lazeryje integruotas termoelektrinis aušintuvas (TEC), termistorius, InGaAs PIN monitoriaus fotodiodas ir optinis izoliatorius kompaktiškame bendraašiame pakete su FC/APC arba SC/APCfiber košele.

Pagrindinės savybės - 1550 nm siauros linijos pločio bendraašis DFB lazeris

· Centrinis bangos ilgis: 1550 nm, +/-3 nm WL tolerancija

· Siauras spektrinis linijos plotis: ≤500 kHz (savaiminio heterodino matavimo metodas)

· Optinė išvesties galia: mažiausiai 2 mW (SM skaidulų išvestis)

· Įtaisytas optinis izoliatorius: ≥30dB izoliacija

· Integruotas termoelektrinis aušintuvas (TEC) ir termistorius

· Įmontuotas InGaAs PIN monitoriaus fotodiodas

· Mažas triukšmas, mažas iškraipymų veikimas

· Didelis patikimumas ir ilgas eksploatavimo laikas

Tipiškas pritaikymas – 1550 nm siauros linijos pločio koaksialinis DFB lazeris

· FMCW LiDAR sistemos autonominiam vairavimui ir ADAS

· Nuoseklus LiDAR, skirtas vienu metu matuoti diapazoną ir greitį

· LiDAR sistemos, skirtos 3D vaizdavimui ir autonominei navigacijai

· Pramoninės LiDAR sistemos, skirtos robotikai, AGV navigacijai ir automatizavimui

· Nuoseklios optinio ryšio bandymo sistemos ir optinė matavimo įranga

· Paskirstytos šviesolaidinės jutimo sistemos

· Optinio dažnio srities reflektometrija (OFDR)

· Fotonikos tyrimai ir laboratoriniai nuoseklaus aptikimo eksperimentai

· OĮG integravimas į LiDAR modulius, automobilių jutiklius ir pramoninę jutiklių įrangą

Gaminio specifikacijos – 1550 nm siauros linijos pločio koaksialinis DFB lazeris

Absoliutus didžiausios vertės (Tc = 25°C)

Optinės-elektrinės charakteristikos (Tc = 25°C)

TEC ir termistoriaus charakteristikos

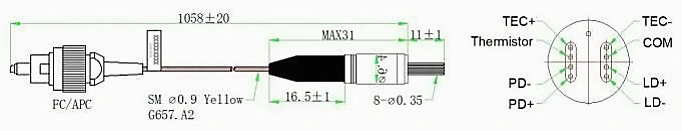

Paketo ir smeigtuko apibrėžimas

Pakuotės tipas: koaksialinis hermetiškas paketas su TEC

Integruoti komponentai: optinis izoliatorius, termoelektrinis aušintuvas (TEC), termistorius, InGaAs PIN monitoriaus fotodiodas

Užsakymo informacija - 1550 nm siauros linijos pločio koaksialinis DFB lazeris

Modelių nomenklatūra

BLD – X XX XX X – X XX (XX)

Pavyzdys: BLD-ND5502H-IFA(TEC)

Duomenų lapas – 1550 nm siauros linijos pločio koaksialinis DFB lazeris

Duomenų lapas

Dažnai užduodami klausimai (DUK)

Kl.: Ką reiškia „siauras linijos plotis“ ir kodėl tai svarbu LiDAR?

A: Spektro linijos plotis reiškia lazerio optinio dažnio spektro plotį. Šis lazeris užtikrina < 500 kHz linijos plotį, išmatuotą savaiminio heterodino metodu. Siauresnis linijos plotis paprastai lemia didesnį koherentiškumo ilgį, kuris yra svarbus nuosekliems aptikimo metodams, pvz., FMCW LiDAR.

FMCW LiDAR sistemose perduodami ir atspindėti optiniai signalai trukdo generuoti ritmo signalą, naudojamą diapazonui ir greičiui matuoti. Siauros linijos pločio lazeris padeda išlaikyti nuoseklumą, sumažinti fazinį triukšmą ir pagerinti matavimo jautrumą tolimojo nuotolio ir didelės raiškos taikymuose.

Kl .: Kuo skiriasi šis bendraašis siauros linijos pločio lazeris nuo drugelio supakuoto DFB lazerio?

A: Pagrindinis skirtumas yra pakuotės formos faktorius. Šiame gaminyje naudojamas kompaktiškas koaksialinis paketas su integruotu TEC, termistoriumi, monitoriaus fotodiodu ir optiniu izoliatoriumi, todėl jis tinkamas ribotos erdvės LiDAR moduliams ir su šviesolaidžiu sujungtam OEM integravimui.

Drugeliuose supakuoti DFB lazeriai paprastai suteikia daugiau elektrinių sąsajų ir didesnį lankstumą laboratorinėms sistemoms, telekomunikacijų įrangai ir programoms, kurioms reikia pritaikytų šiluminių ar elektrinių projektų.

Tinkamas paketas priklauso nuo sistemos reikalavimų, įskaitant dydį, šilumos valdymą, elektrinę sąsają ir integravimo metodą.

Klausimas: Ar 1550 nm bangos ilgis yra saugus automobiliniam LiDAR?

A: 1550 nm bangos ilgio sritis paprastai laikoma saugesnė akims naudojant LiDAR, palyginti su trumpesniais bangos ilgiais, pvz., 905 nm. Esant maždaug 1550 nm, akies priekinių struktūrų sugertis žymiai sumažina tinklainės apšvitą, todėl LiDAR sistemos gali pasiekti didesnį leistiną optinės galios lygį pagal taikomus lazerio saugos standartus.

Galutinė akių saugos klasifikacija priklauso nuo visos sistemos konstrukcijos, įskaitant išėjimo galią, pluošto divergenciją, moduliacijos formatą, ekspozicijos trukmę ir atitiktį tokiems standartams kaip IEC 60825.

Kl .: koks yra minimalus užsakymo kiekis (MOQ)?

A: MOQ yra 2 vnt.
