1550 nm DFB 100 KHz BTF siauros linijos lazeris

Turinys

1. 1550 nm įvedimas DFB 100KHz BTF siauros linijos lazeris

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Produkto informacija

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

1550 nm DFB 100 kHz BTF siauros linijos lazeris yra sukurtas didelio tikslumo programoms, kurioms reikalingas itin stabilus siaurajuostis ryšys šviesos šaltiniai. Šis lazeris, veikiantis 1550 nm bangos ilgiu, turi <100 KHz linijos plotis, >50mW išėjimo galia. Tai idealiai tinka WDM (bangos ilgio skyriui Sutankinimo) sistemos, šviesolaidinis jutiklis ir bandymo įranga, kuriai reikia mažai energijos linijos plotis ir didelis spektrinis grynumas. Veikdamas šis prietaisas skleidžia a didelio intensyvumo lazerio spindulys. Nežiūrėkite tiesiai į pluošto galinį paviršių; daro todėl gali sužaloti akis.

Produktas Specifikacijos

Produkto savybės

● Daugialypis šulinys (MQW);

● Aukštas išėjimo galia >50mW;

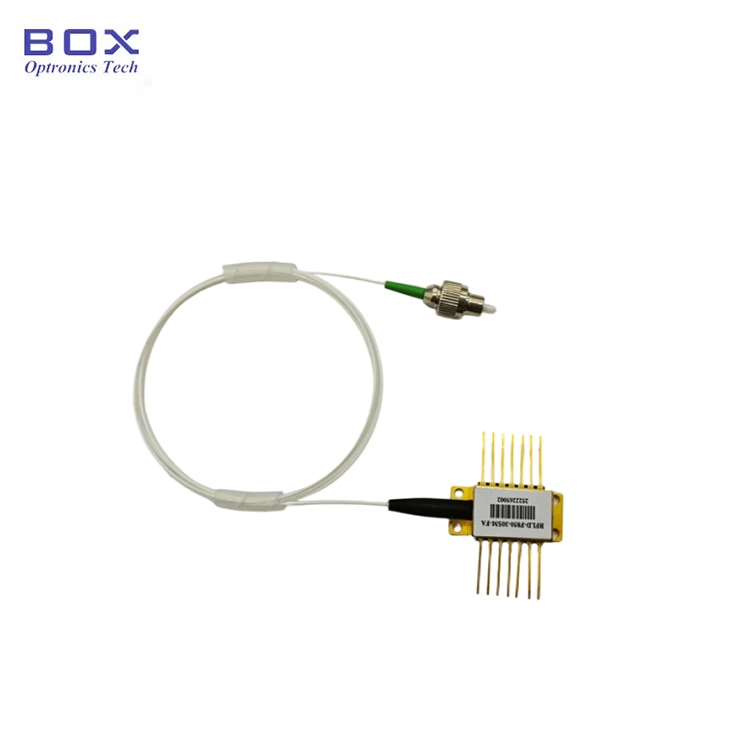

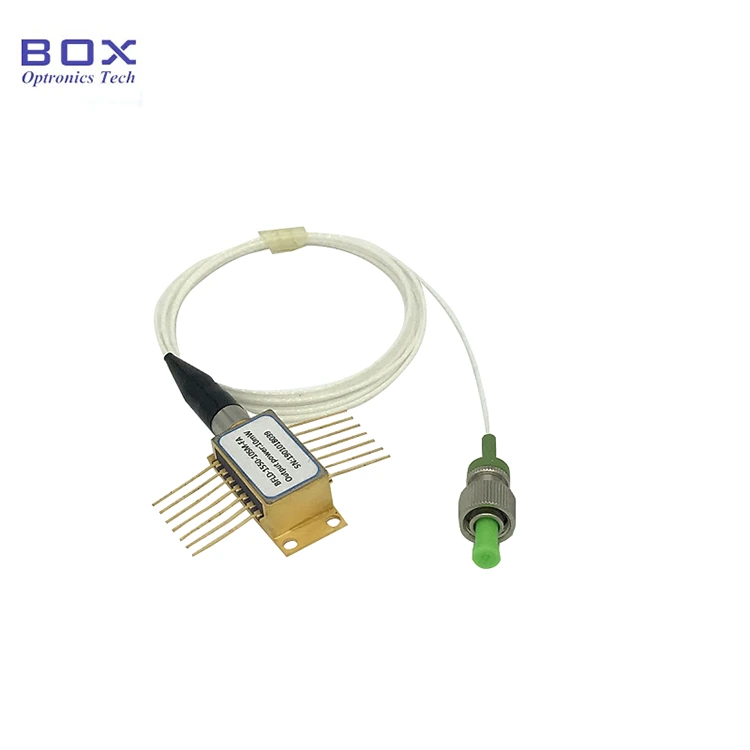

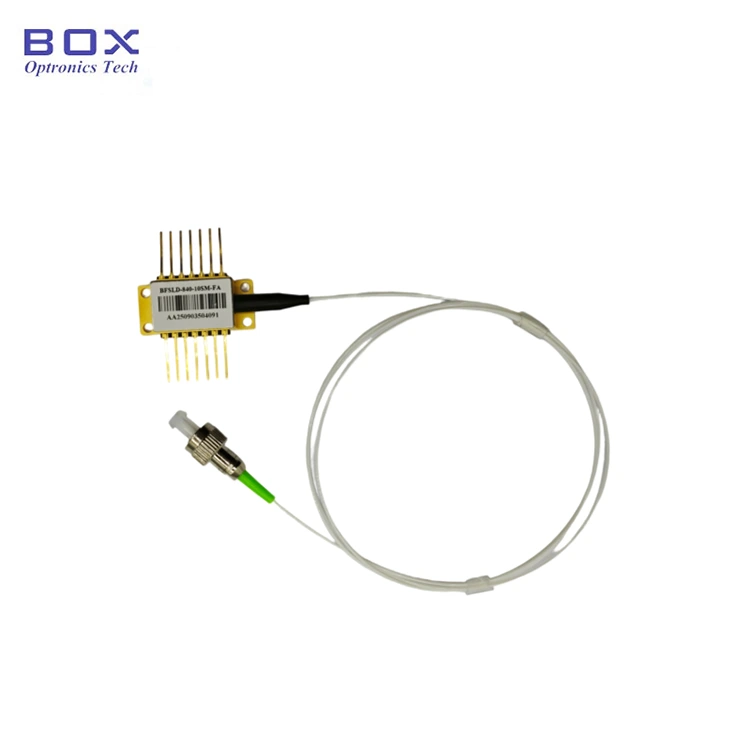

● 14 kontaktų BTF paketas su TEC, termistoriumi ir optinis izoliatorius.

Produkto programos

● Lidaras;

● Laboratorija siaura linijos pločio šviesos šaltiniai ir optinis bandymas;

● Optinis pluoštas komunikacijos;

● Optinio pluošto jutiklis.

Produktas Detalės

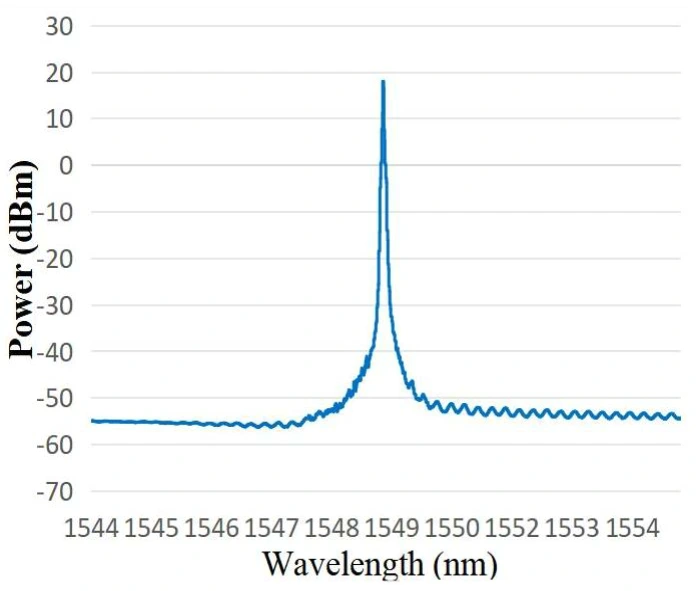

● Tipinis spektras: 1549,38 nm, WL tolerancija gali būti 1550+/-2 nm.

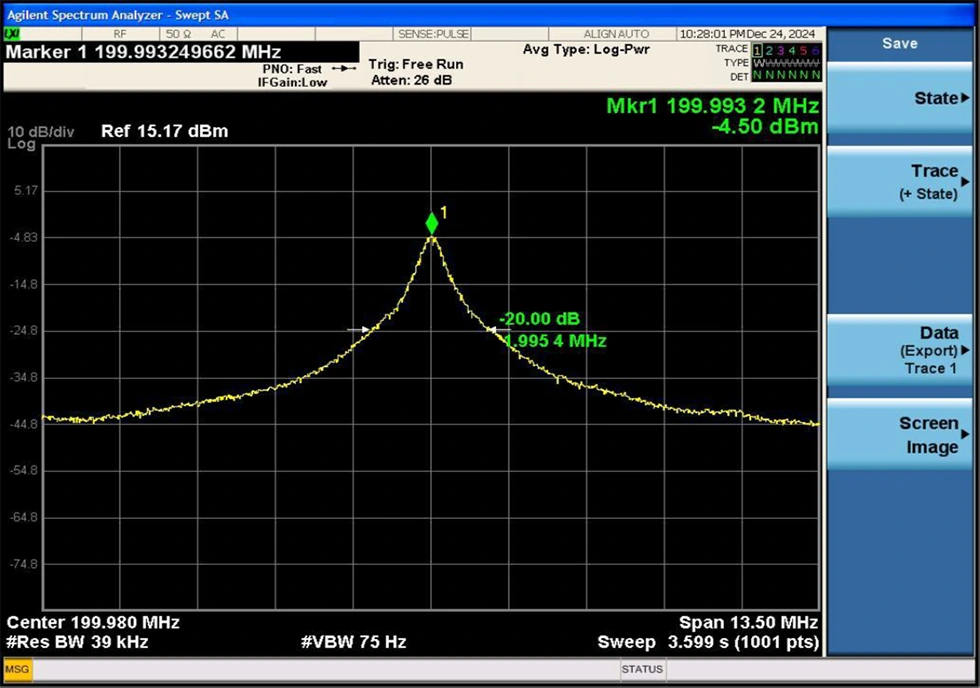

● Tipinis linijos plotis: 3 dB spektrinis linijos plotis < 100 KHz (lygus 20 dB linijos plotis / 20)

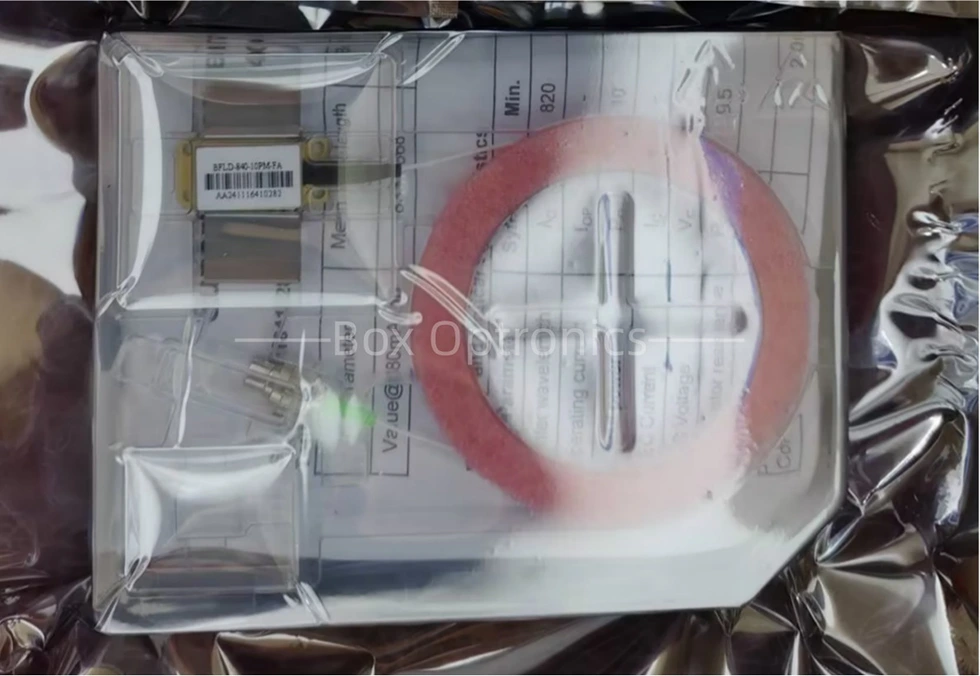

● Pakavimo pavyzdys

*Atskiras įrenginys; nėra įmontuotos tvarkyklės (neprivaloma išorinė tvarkyklė).

Užsakymo informacija

pvz.: BNLD-1550-11HSM-FA2

(Užsakymo informacija: 1550nm DFB 100KHz BTF siauros linijos lazeris, 100mW išėjimo galia, su SM šviesolaidžiu, FC/APC jungtimi, 2 tipo kištuku).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10-15 darbo dienų. (Jei yra kai kurie sandėlyje, bus išsiųsti greičiau.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacija Pastabos

● Veikdamas šis įrenginys skleidžia didelio intensyvumo lazerio spindulį; daryti nežiūrėkite tiesiai į pluošto galinį paviršių, nes tai gali sužaloti akis.

● Šis prietaisas yra jautrus elektrostatiniam krūviui; todėl griežtai laikomasi pakavimo metu reikalingos antistatinės apsaugos priemonės, transportavimas ir naudojimas. Be to, reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo šaltinio šuolių, nes to nepadarius gali būti negrįžtamai sugadintas įrenginį (pvz., užtikrinti tinkamą įrangos įžeminimą ir dėvėti antistatinį riešo dirželis).

● Patikrinkite gaminio veikimo grandinės stabilumą, kad išvengtumėte impulsų srovių sukeltos žalos.

● Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite jo arba patraukite už movos, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis, įsitikinkite, kad ir įrenginys, ir šviesolaidinė jungtis montuojant arba išmontuojant pakeliami vienu metu.

● Jei kaiščius reikia lituoti, litavimo temperatūra neturi būti viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingas reikia atkreipti dėmesį į šiuos dalykus: litavimo proceso metu prietaisas turi būti be maitinimo, o lituoklis turi būti tinkamai įžemintas.

● Naudodami prietaisą griežtai laikykitės darbinės įtampos ir duomenų lape nurodyti srovės diapazonai. Pagrindiniai parametrai, įskaitant Ith (Slenkstinė srovė), Iop max (didžiausia darbinė srovė), Vop max (maksimali Darbinė įtampa) ir λc (centrinis bangos ilgis) – turėtų būti nurodytos konkrečiai siuntimo metu pateiktoje bandymo ataskaitoje.Pastaba: Veikimas viršijant absoliučią maksimalią vertę, prietaisas gali būti negrįžtamai sugadintas.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
