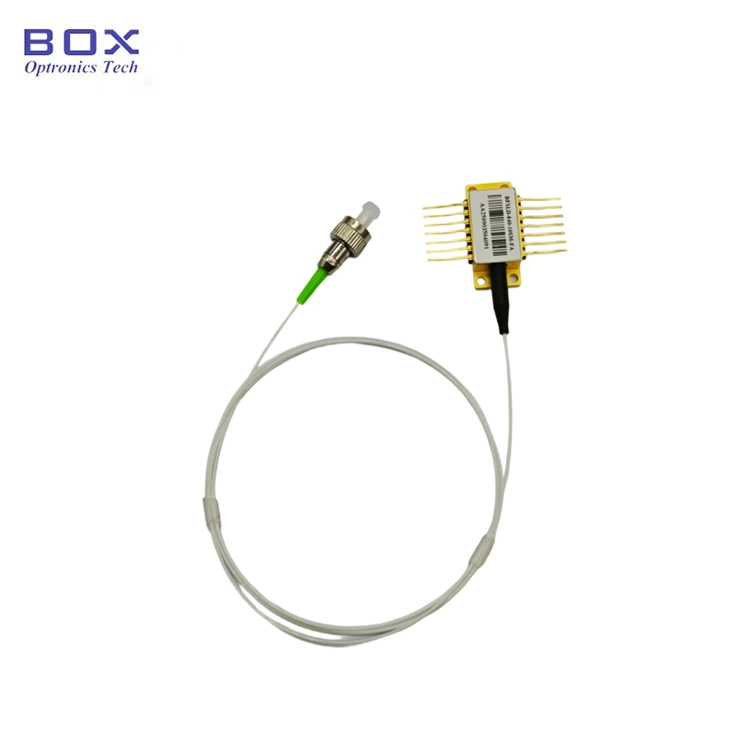

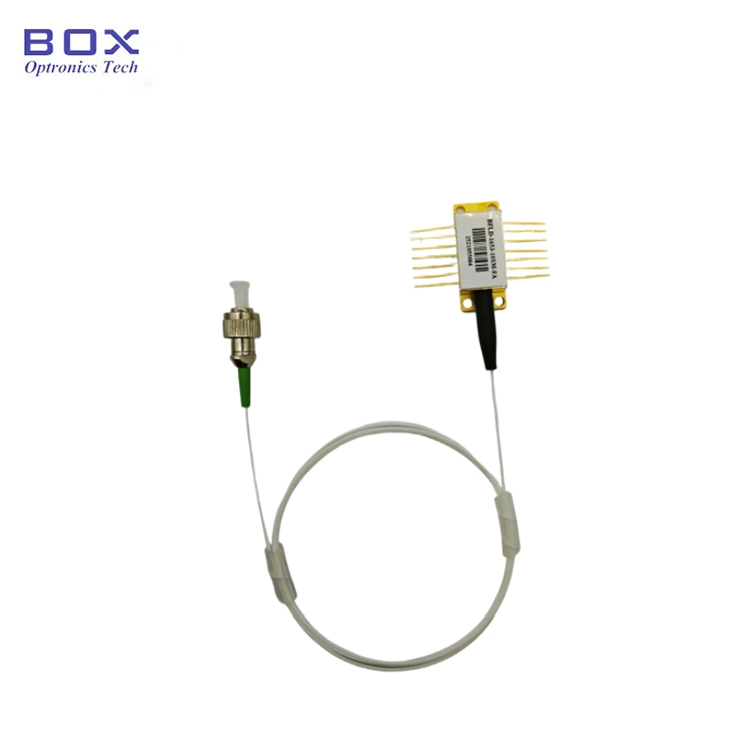

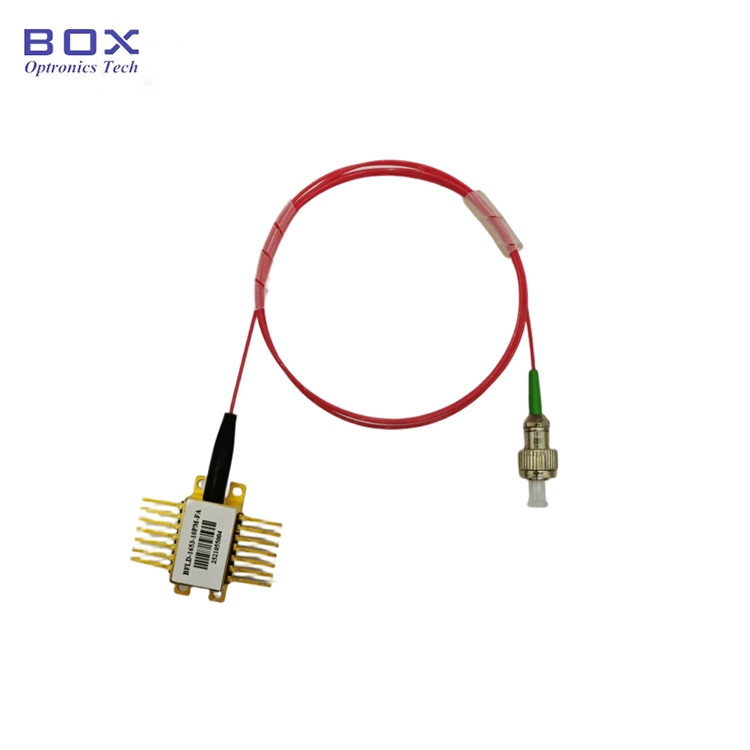

1310nm DFB 100KHz BTF siauros linijos lazeris

Turinys

1. 1310 nm įvedimas DFB 100KHz BTF siauros linijos lazeris

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Produkto informacija

6. Užsakymo informacija

7. Duomenų lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

1310 nm DFB 100 kHz BTF siauros linijos lazeris yra didelio našumo lazeris, skirtas naudoti Lidar, vėjo radaro, optinio skaidulų jutimas ir nuoseklus bendravimas. Jis pasižymi išėjimo galia iki 100 mW, 3 dB dažnių juostos plotis mažesnis nei 100 kHz ir žema slenkstinė srovė. Neprivaloma su SM/PM pluoštu, plačia darbo temperatūra ir dideliu patikimumu. Naudokite su ESD apsauga ir valdykite pavaros srovę bei temperatūrą griežtai ir vengti per didelės srovės žalos.

Produktas Specifikacijos

Produkto savybės

● SMF-28e arba PM1310 pigtail;

● Išėjimo galia >100mW

● Siauras linijos plotis <100KHz;

● 14 kontaktų BTF paketas su TEC, optinis izoliatorius, ir stebėti PD.

Produkto programos

● Lidaras;

● Vėjo radaras;

● Optinio pluošto jutimas;

● Darnus bendravimas.

Produktas Detalės

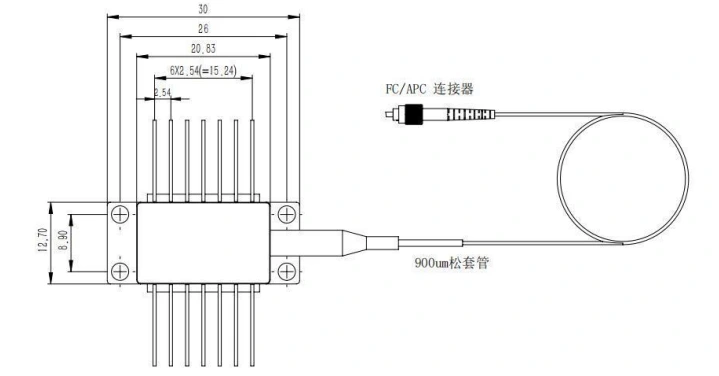

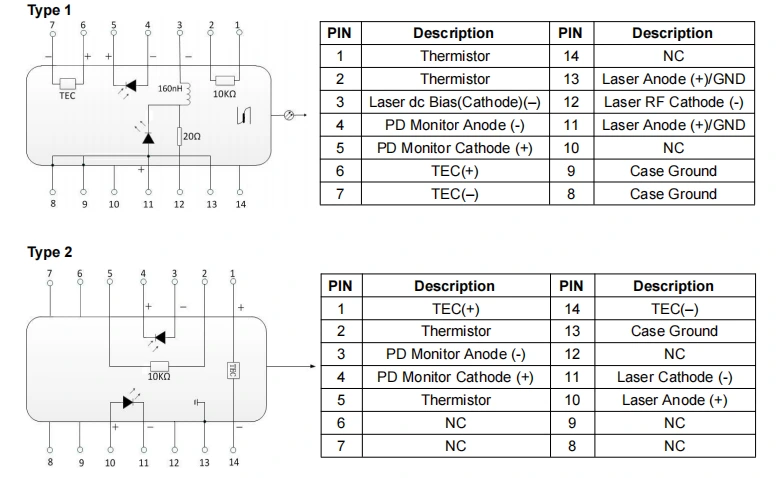

● Pakuotės brėžinys ir PIN išvesties apibrėžimas (vienetas: mm) – 1310 nm DFB 100 kHz BTF siauros linijos lazeris

● DUK

(1) Ar galima pakeisti bangos ilgį reguliuojant srovę? Kas yra diapazonas?

--Taip. Srovės bangos ilgio koeficientas yra 0,01 nm/mA, o temperatūros bangos ilgio koeficientas yra 0,1 nm/℃. Reguliuojamas WL diapazonas yra maždaug ~centrinis WL+/- 1 nm

(2) Koks linijos plotis? Ar pateikiate normalų linijos plotį LD?

--3 dB linijos plotis yra mažesnis nei 100 kHz. Galimas MHz lygio LD.

(3) Koks galios reguliavimo diapazonas?

– 10–100 %

(4) Ar pateikiate apsauginį pluošto vamzdelį ir pluošto jungtį?

--Taip. 900um laisvas vamzdelis ir FC/APC, SC/APC ar kitos jungtys neprivaloma.

Užsakymas informacija

pvz.: BNLD-1310-11HPM-FA

(Užsakymo informacija: 1310nm DFB 100KHz BTF siauros linijos pločio lazeris, 100mW išėjimo galia, su PM skaidulomis, FC/APC jungtimi, 1 tipo kištuku).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas

Duomenų lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacija Pastabos

● Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite jo arba patraukite už movos, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis, įsitikinkite, kad ir įrenginys, ir šviesolaidinė jungtis montuojant arba išmontuojant pakeliami vienu metu.

● Jei kaiščius reikia lituoti, litavimo temperatūra neturi būti viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingas reikia atkreipti dėmesį į šiuos dalykus: litavimo proceso metu prietaisas turi būti be maitinimo, o lituoklis turi būti tinkamai įžemintas.

● Įjungimo metu niekada nejunkite didelės srovės tiesiogiai, pvz tai gali sugadinti lustą. Vietoj to, įjunkite įrenginį esamu lygiu arti lusto slenksčio, tada palaipsniui didinkite srovę mažomis žingsniais, kol pasiekiamas norimas lygis.

● Prieš įjungdami visus komponentus, pirmiausia įjunkite aušintuvą ir tada tęskite laipsniškus įjungimo veiksmus, kad išvengtumėte lusto perkaitimo ir perkrova.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
