Produkto pristatymas

Tai 1550 nm 3 kHz itin siauros linijos pluoštas Lazeris su erbiu legiruoto pluošto DFB lazerio ertmės struktūra su CW išėjimu galia 50/100/200/500/1000 mW neprivaloma, 3 dB dažnių juostos plotis mažesnis nei 3 kHz, bangos ilgis stabilus be režimo šuolio. Jis palaiko stalviršio ir modulines konfigūracijas su RS232 ryšio sąsaja ir sistemos stebėjimo programine įranga integracija. Tinka paskirstytam jutimui ir pan.

Produktas Specifikacijos

Produkto savybės

● Spektrinė linijos plotis ≤3 KHz;

● Visas pluoštas DFB rezonansinė ertmė;

● Bangos ilgis stabilus be režimo perjungimo;

● DB9 Moteriški (RS232) ryšiai, kad būtų lengva integruoti.

Produkto programos

● LiDAR;

● Akustinis jutikliai, hidrofonai;

● Pluoštas Paskirstytas optinis jutiklis.

Produkto informacija

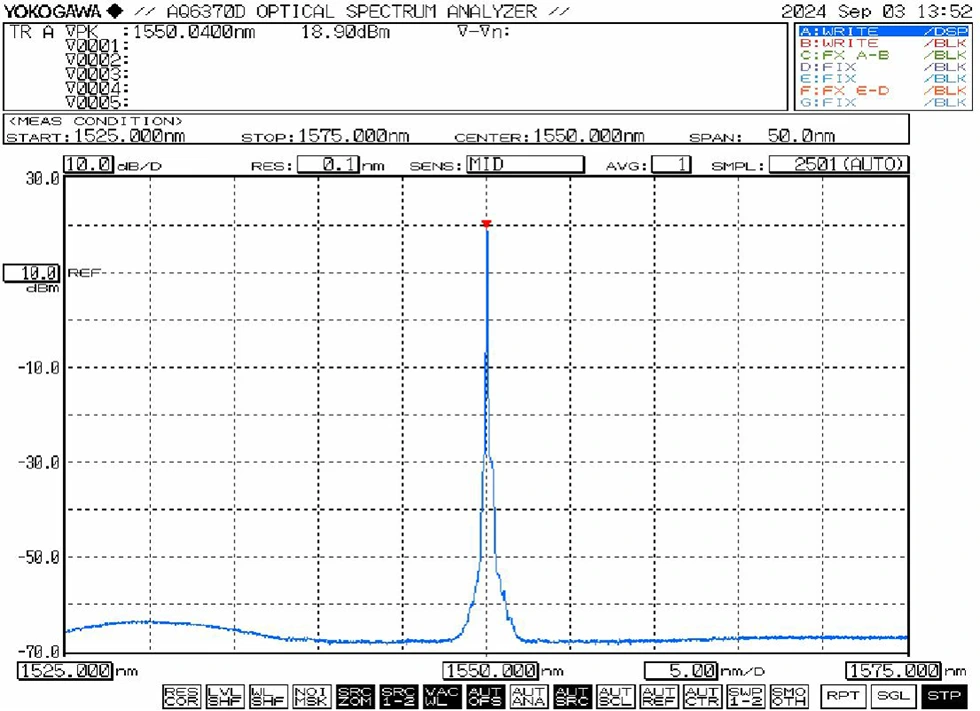

● Tipinis spektras: 1550 nm

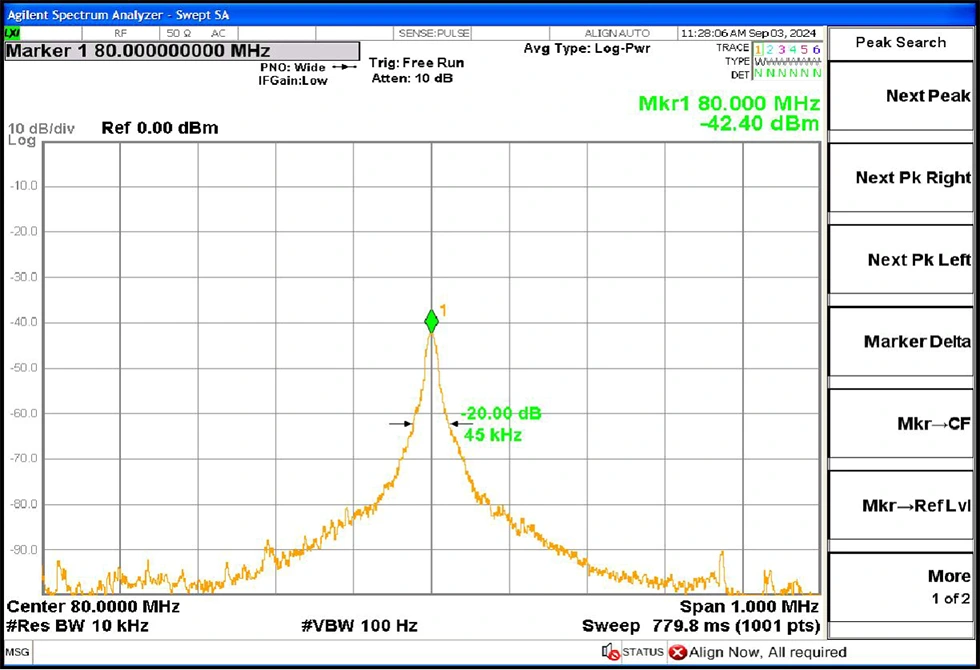

● Įprastas linijos plotis: 3 dB spektrinis linijos plotis ≤ 3 KHz (lygus 20 dB linijos pločiui / 20)

● Pakuotės pavyzdys

Operacija Žingsniai

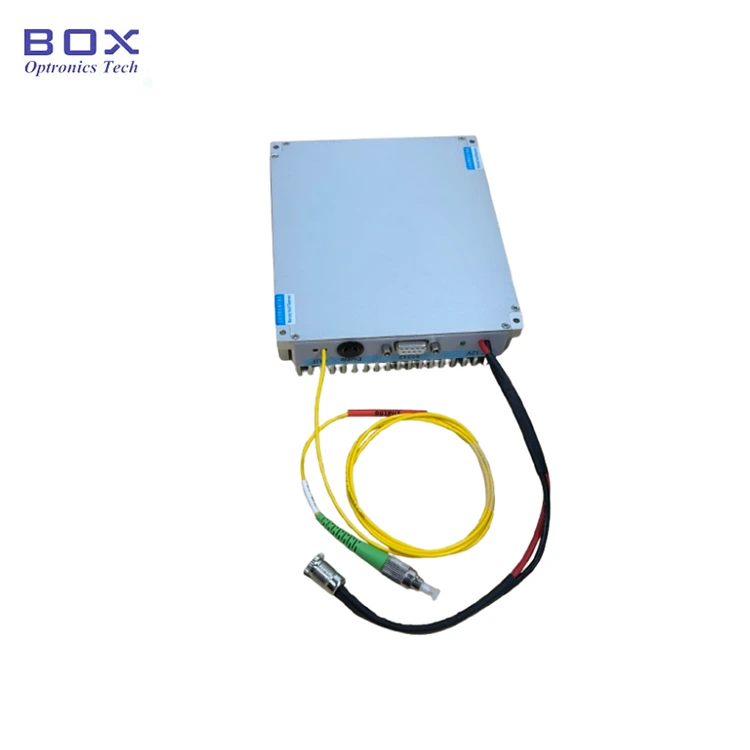

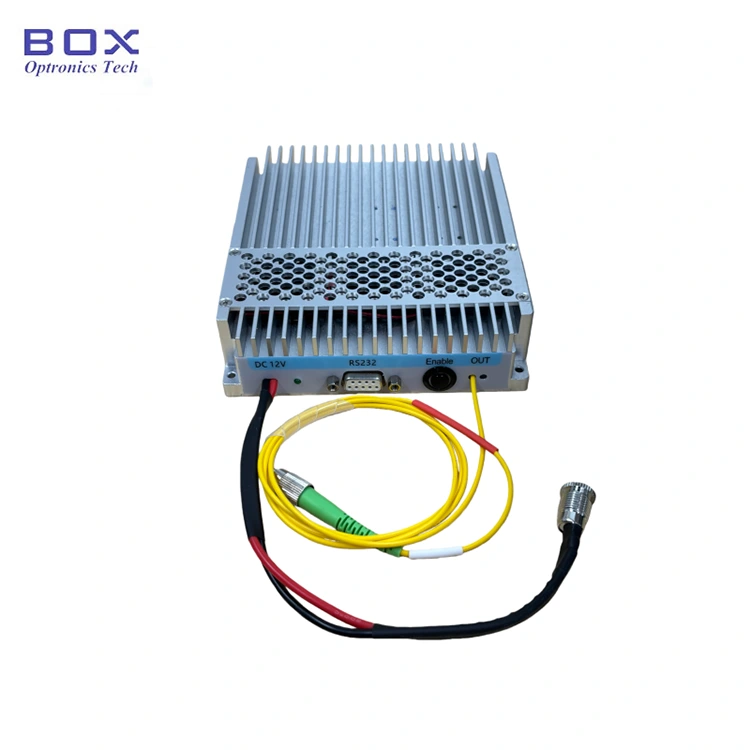

1. Išvaizda: modulyje yra maitinimo jungtis, maitinimo indikatorius, RS232 ryšio sąsaja, išvesties aktyvinimo jungiklis ir lazerio išvesties skaidulų prievadas.

2. Galia Maitinimas: maitinimo prievadas naudoja standartinę 5,5 × 2,1 mm DC sąsają. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. U formos jungties maitinimo kabelis, skirtas prijungti prie jungiklio maitinimo šaltinio, yra prašymas pirkimo metu.

3.Prisijungimas šviesolaidinis trumpiklis: nuimkite nuo dulkių gaubtelį pluošto jungtį, patikrinkite galinį paviršių, ar nėra užteršimo ar nepažeistos, ir įsitikinkite švara prieš prijungiant prie kitų skaidulinių įrenginių ar bandymo įrangos. Už didelės galios modeliai, rekomenduojamas sintezės sujungimas.

4.Prisijungimas Modulis prie pagrindinio kompiuterio: naudokite pridedamą USB-RS232 nuoseklusis duomenų kabelis moduliui prijungti prie kompiuterio. Įdiekite speciali serijinė tvarkyklė (pateikiama gamintojo), kad būtų galima susisiekti. Be tvarkyklės pagrindinė programinė įranga negali prisijungti prie modulio.

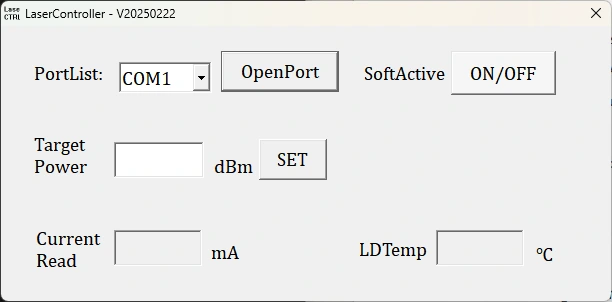

5. Programinė įranga: leidžia pagrindinio kompiuterio programinė įranga reguliuoti išėjimo galią ir valdyti lazerio išvestį per Mygtukas „SoftActive“. Programinė įranga rodo nustatytą siurblio srovę, galią galios ir temperatūros stebėjimo būsena.

6. Parametrų atmintis: Nustatymai ir programine įranga sukonfigūruota būsena automatiškai išsaugoma modulyje vidinė atmintis. Jei parametrai to nedaro, pagrindinio kompiuterio ryšio nereikia reikia modifikacijos.

Užsakymas informacija

pvz.: NLFL-1550-50-T-SM-M

(Užsakymo informacija: 1550 nm 3 kHz ultra siauros linijos pluošto lazeris, 50 mW išėjimo galia, reguliuojama galia, SM šviesolaidis, modulių paketas).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

(3)Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 15 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

1. Eksploatavimo pastabos ir priežiūra – 1550 nm 3 kHz itin siauras linijos plotis Pluošto lazeris

● Venkite dažnai prijungti / atjungti šviesolaidžių jungtis, kad išvengtumėte dulkių kaupimasis ir galinio paviršiaus pažeidimas.

● Šviesolaidžio jungtis nuvalykite servetėle be pūkelių ir patikrinkite a skaidulinio paviršiaus detektorius prieš prijungimą. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Uždenkite nenaudojamas jungtis su dulkių dangteliais.

● Laikykite įrangą sausoje, be drėgmės aplinkoje.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
