785nm FP Butterfly lazerinis diodas

Turinys

1. 785 nm įvedimas FP Butterfly lazerinis diodas

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Produkto informacija

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

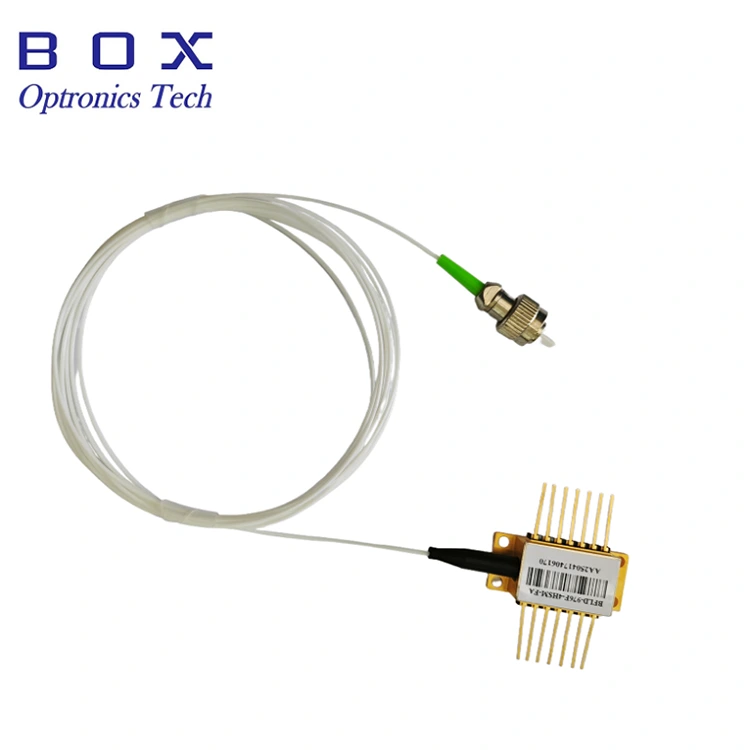

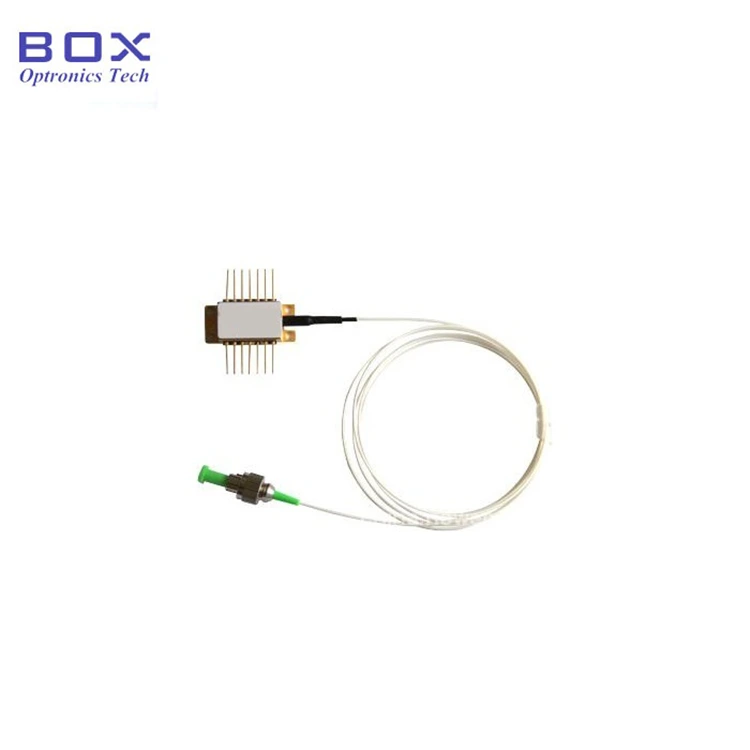

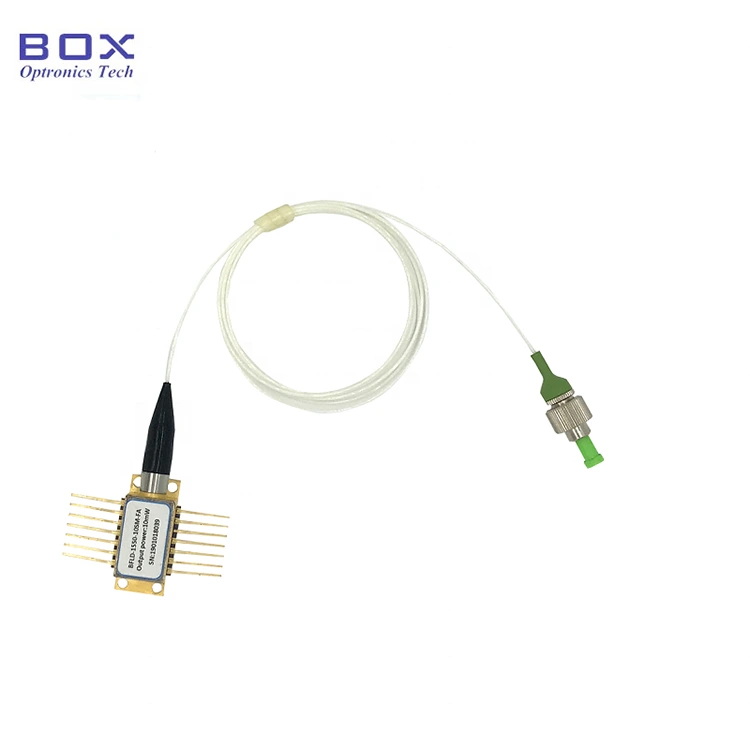

Produkto pristatymas

Tai 785 nm FP Butterfly lazerinis diodas, turintis iki iki 30mW išėjimo galia. Pluošto tipas gali būti SM785-HP arba PM780-HP, ir integruoja TEC, monitoriaus fotodiodą ir termistorių. The 900 um apsauginis vamzdis ir FC/APC jungtis yra neprivalomi. Jei smeigtukai reikalauja litavimo, litavimo temperatūra neturi viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Modulio / stalinio kompiuterio paketas su tvarkyklės grandine, Yra 50mW išėjimo galia.

Produktas Specifikacijos

Produkto savybės

● SM785-HP arba PM780-HP pluoštas;

● Įjungiamas išėjimo maitinimas iki 30mW;

● 14 kontaktų BTF paketas su TEC, termistoriumi ir Stebėti PD.

Produkto programos

● Šviesos šaltinis;

● Šviesolaidinis jutimas sistema;

● Medžiagų apdorojimas.

Produkto informacija

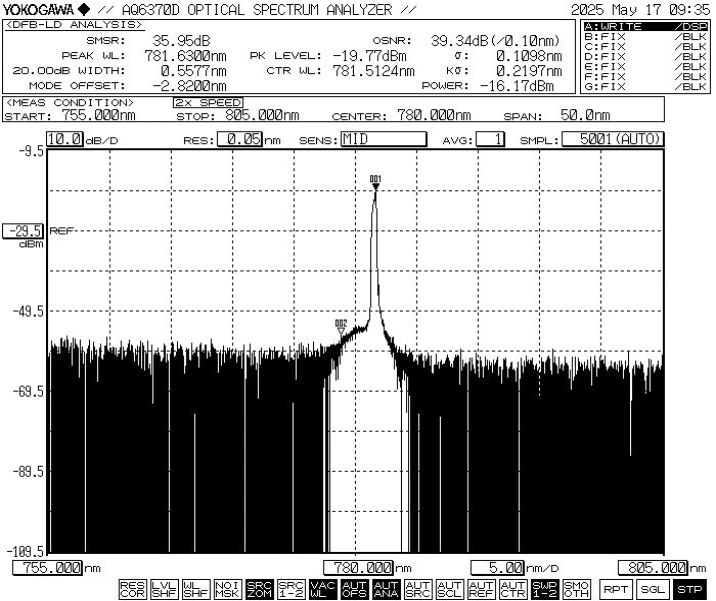

● Tipinis spektras: 785nm, WL tolerancija +/-10nm.

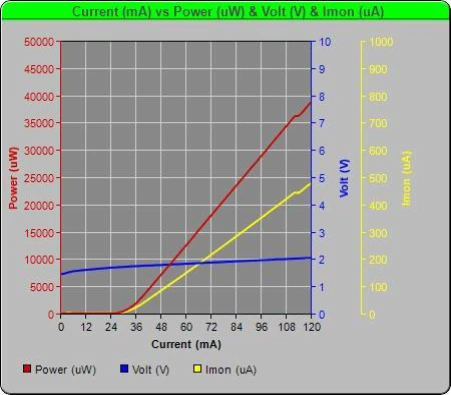

● PIV-785nm 30mW FP Butterfly lazerinis diodas

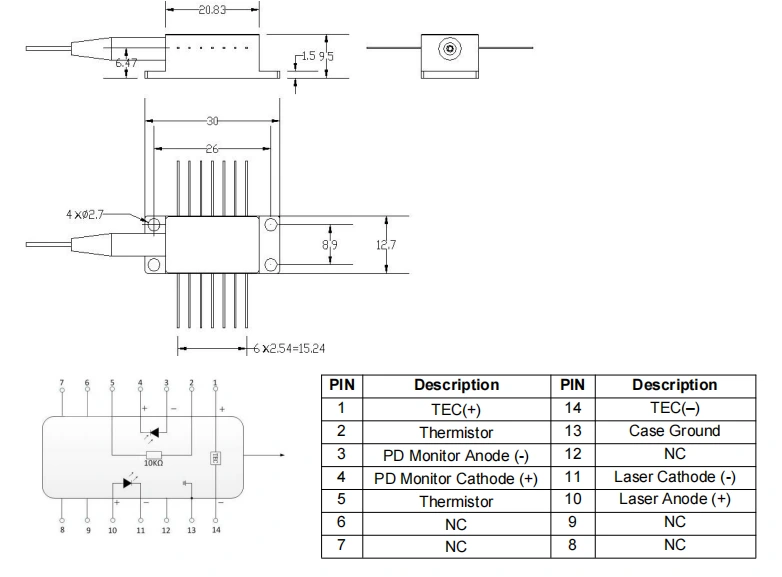

● Pakuotės brėžinys ir PIN išvesties apibrėžimas (vienetas: mm) – 785 nm FP Butterfly Lazerinis diodas

● Standartiniai priedai

*Atskiras įrenginys; nėra įmontuotos tvarkyklės (modulio paketas su tvarkykle grandinė yra neprivaloma).

Užsakymas informacija

pvz.: BFLD-F785-30SM-FA

(Užsakymo informacija: 785nm FP Butterfly lazerinis diodas, 30mW išėjimas galia, SM Hi780 šviesolaidis, FC/APC jungtis, siurblio kaištis).

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Kainos ir apmokėjimo sąlygos

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos

● Lazerio spinduliuotės pavojus: kai prietaisas veikia, skleidžia didelio intensyvumo lazerio spindulį. Nežiūrėkite tiesiai į pluošto galinį paviršių, nes tai gali sužaloti akis.

● ESD apsauga: šis įrenginys yra jautrus elektrostatiniam krūviui. Todėl privalomos griežtos antistatinės apsaugos priemonės turi būti laikomasi pakavimo, transportavimo ir naudojimo metu. Be to, Reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo viršįtampių, nes to nepadarius gali būti negrįžtamai sugadintas prietaisas (pvz., pasirūpinkite tinkama įranga). įžeminti ir dėvėti antistatinį riešo dirželį).

● Skaidulų ir įrenginių tvarkymas: optinis pluoštai yra trapūs. Netraukite prietaiso naudodami pluoštą. Įdėjus arba išimdami prietaisą iš lizdo, nespauskite ir netraukite jo įvorė įrenginio korpuso gale. Įrenginiams su jungtimis, įsitikinkite, kad ir prietaisas, ir šviesolaidžio jungtis būtų pakelti vienu metu montavimo ar pašalinimo metu.

● Kaiščių litavimo reikalavimai: jei kaiščiai reikia lituoti, litavimo temperatūra neturi viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingą dėmesį atkreipkite į seka: litavimo proceso metu įrenginys turi būti be maitinimo būklės, o lituoklis turi būti tinkamai įžemintas.

● Įjungimo operacija: įjungimo metu Niekada nenaudokite didelės srovės tiesiogiai, nes tai gali sugadinti lustą. Vietoj to, įjunkite įrenginį srovės lygiu, artimu lusto slenksčiui, ir tada palaipsniui didinkite srovę mažais žingsneliais iki norimo lygio yra pasiektas.

● Aušinimo ir įjungimo seka: prieš įjungdami visus komponentus, pirmiausia įjunkite aušintuvą, o tada tęskite laipsniškas galios padidinimas, kad būtų išvengta lusto perkaitimo ir perkrovos.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
