520nm FP Butterfly lazerinis diodas

Turinys

1. 520 nm įvedimas FP Butterfly lazerinis diodas

2. Techninės specifikacijos

3. Produkto savybės

4. Tipinės programos

5. Produkto informacija

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos ir apmokėjimo sąlygos

9. Pristatymo laikas

10. Operacijos pastabos

11. Kokybės užtikrinimas ir Aptarnavimas po pardavimo

Produkto pristatymas

Tai 520nm FP Butterfly lazerinis diodas su a 14 smeigtukų drugelio pakuotė. Tai Fabry-Perot lazerinis diodas. Jis turi iki 30 mW išėjimo galia ir įmontuotas TEC bei termistorius. Pluošto tipas gali būti SM-460HP arba PM-S460-HP pluoštas. Tinka optiniams instrumentams. Jei smeigtukai reikalauja litavimo, litavimo temperatūra neturi viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių.

Produktas Specifikacijos

Produkto savybės

● SM-460AG arba PM-S460-HP pluoštas;

● Įjungiamas išėjimo maitinimas iki 30mW;

● 14 kontaktų BTF paketas su TEC ir Monitor PD;

● Matomas žalios šviesos pluoštu sujungtas lazerinis diodas.

Produkto programos

● Optiniai instrumentai;

● Šviesolaidinis perdavimas sistema;

● Lazerinė indikacija.

Produkto informacija

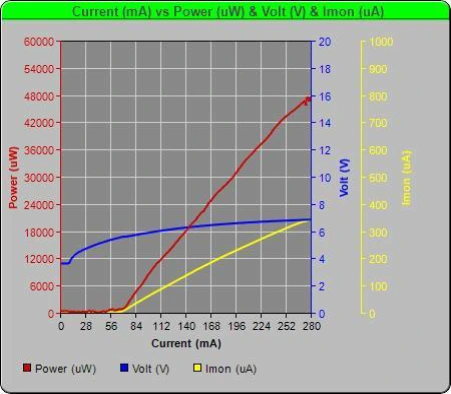

● Tipinis spektras: PIV

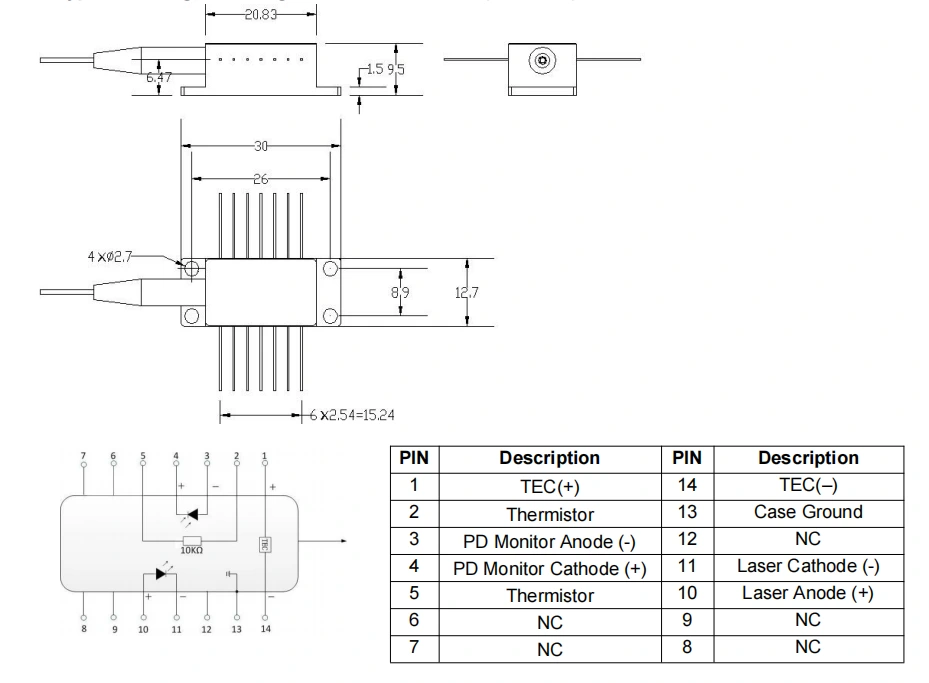

● Pakuotės brėžinys ir PIN išvesties apibrėžimas (vienetas: mm) - 520 nm FP Butterfly Lazerinis diodas

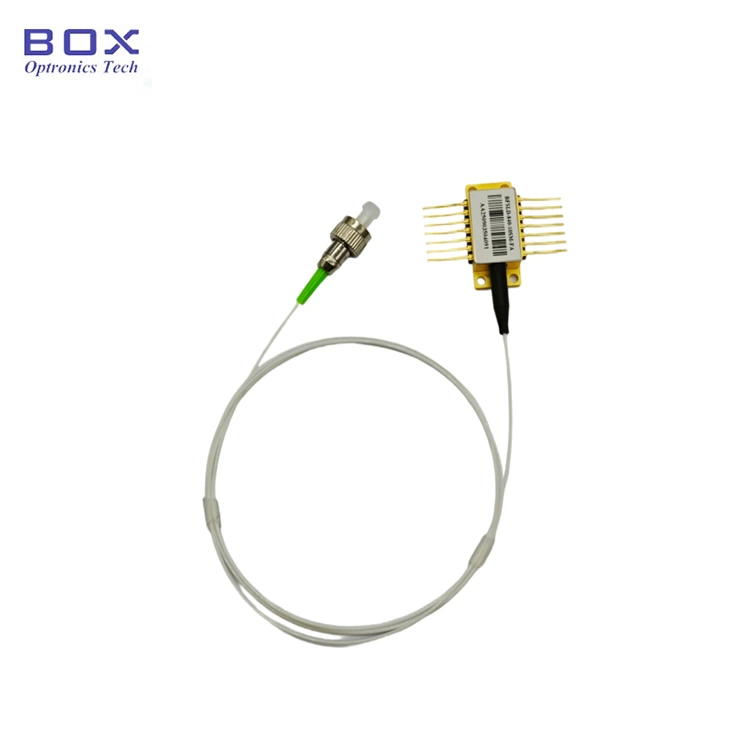

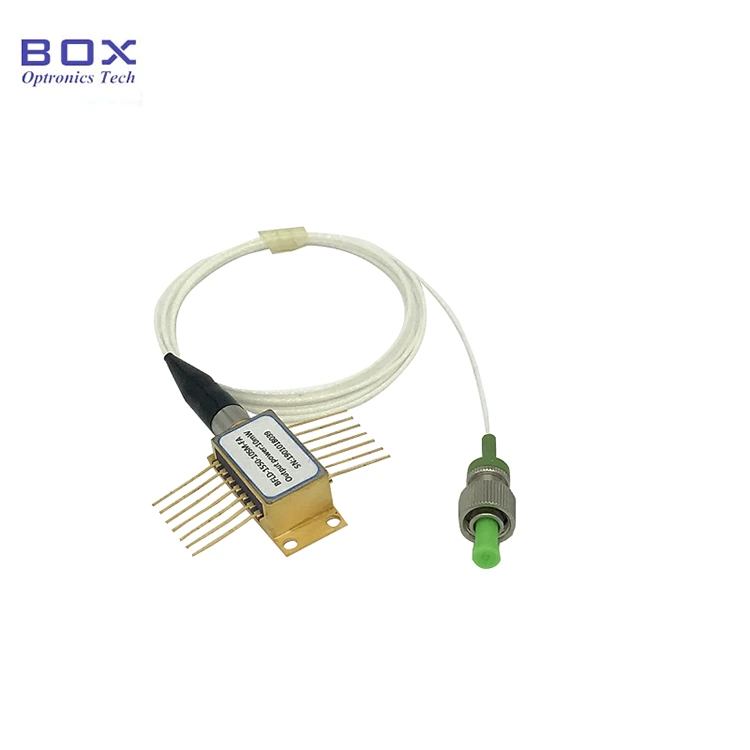

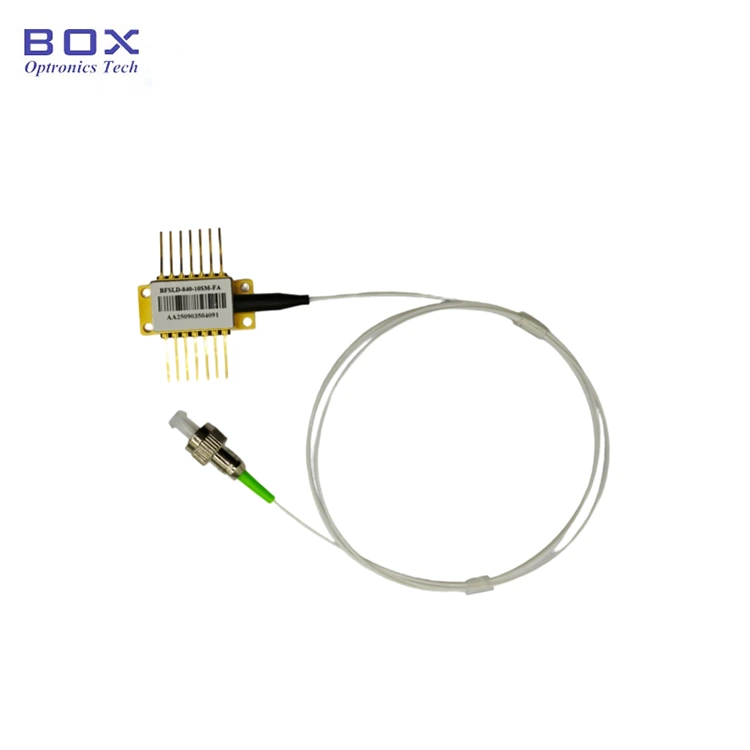

● Pakavimo pavyzdys

*Atskiras įrenginys; nėra įmontuotos tvarkyklės (modulio paketas su tvarkykle grandinė yra neprivaloma).

Užsakymas informacija

pvz.: BFLD-F520-30SM-FA

(Užsakymo informacija: 520nm FP Butterfly lazerinis diodas, 14 kontaktų drugelis paketas, 30 mW išėjimo galia, su 460 AG SM pluoštu, FC/APC jungtimi)

Dėl kitų pritaikytų reikalavimų susisiekite: sales06@boxoptronics.com

Duomenų lapas ir Testo lapas

Duomenų lapas

Testo lapas

Citatos sąlygos ir mokėjimas

● Kainos pasiūlymo sąlygos

(1) EXW:

Jei turite DHL / UPS / FedEx paskyrą, „Box Optronics“ siūlo naudoti EXW. Siunčiame per Jūsų sąskaitą; siuntimo išlaidų neapmokestiname.

(2) DAP:

Jei neturite paskyros, iš anksto sumokėkite siuntimo išlaidas produktus.

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Pristatymo laikas

Gamyba užtrunka apie 10 darbo dienų. (Jei tokių yra sandėlyje, pristatymas bus greitesnis.)

Tarptautinė logistika gali užtrukti 3-5 darbo dienas.

Operacijos pastabos

● Veikdamas šis įrenginys skleidžia didelio intensyvumo lazerio spindulį; daryti nežiūrėkite tiesiai į pluošto galinį paviršių, nes tai gali sužaloti akis.

● Šis prietaisas yra jautrus elektrostatiniam krūviui; todėl griežtai laikomasi pakavimo metu reikalingos antistatinės apsaugos priemonės, transportavimas ir naudojimas. Be to, reikia imtis atsargumo priemonių, kad būtų išvengta maitinimo šaltinio šuolių, nes to nepadarius gali būti negrįžtamai sugadintas įrenginį (pvz., užtikrinti tinkamą įrangos įžeminimą ir dėvėti antistatinį riešo dirželis).

● Optinės skaidulos yra trapios; nenaudokite pluošto prietaisui traukti. Įdėdami arba išimdami prietaisą iš jo lizdo, nespauskite jo arba patraukite už movos, esančios galinėje įrenginio korpuso dalyje. Įrenginiams su jungtimis, įsitikinkite, kad ir įrenginys, ir šviesolaidinė jungtis montuojant arba išmontuojant pakeliami vienu metu.

● Jei kaiščius reikia lituoti, litavimo temperatūra neturi būti viršyti 260°C, o litavimo laikas neturi viršyti 10 sekundžių. Ypatingas reikia atkreipti dėmesį į šiuos dalykus: litavimo proceso metu prietaisas turi būti be maitinimo, o lituoklis turi būti tinkamai įžemintas.

● Įjungimo metu niekada nejunkite didelės srovės tiesiogiai, pvz tai gali sugadinti lustą. Vietoj to, įjunkite įrenginį esamu lygiu arti lusto slenksčio, tada palaipsniui didinkite srovę mažomis žingsniais, kol pasiekiamas norimas lygis.

● Prieš įjungdami visus komponentus, pirmiausia įjunkite aušintuvą ir tada tęskite laipsniškus įjungimo veiksmus, kad išvengtumėte lusto perkaitimo ir perkrova.

Kokybės užtikrinimas ir Aptarnavimas po pardavimo

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas, jei defektai nėra žmogaus sukelti, per 1 metai nuo pirkimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu nemokamos remonto ar keitimo paslaugos bus teikiami gedimams, atsiradusiems dėl gaminio kokybės problemų. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų toliau nurodytais atvejais atvejai per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) sukelta žala arba aplinkos poveikis.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.

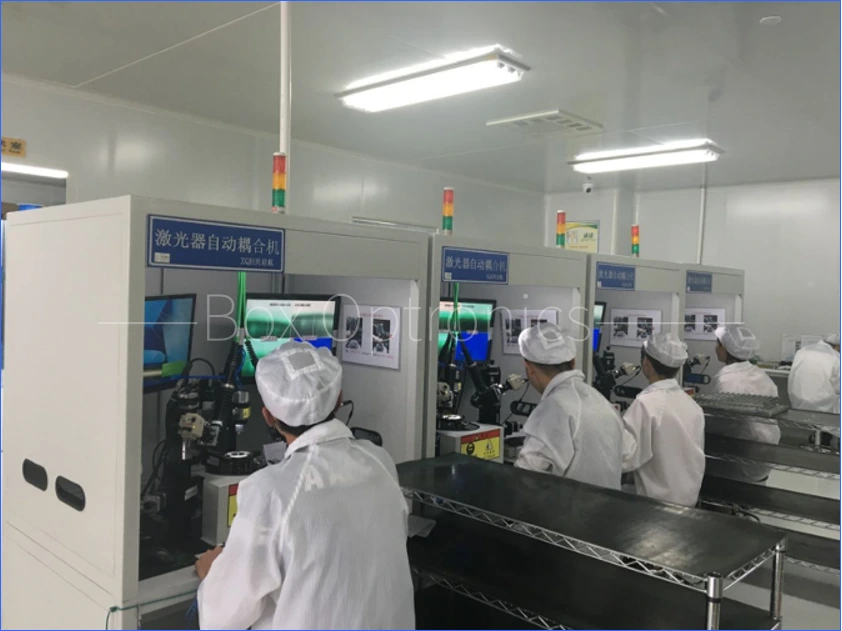

Tikra gamyba linija
