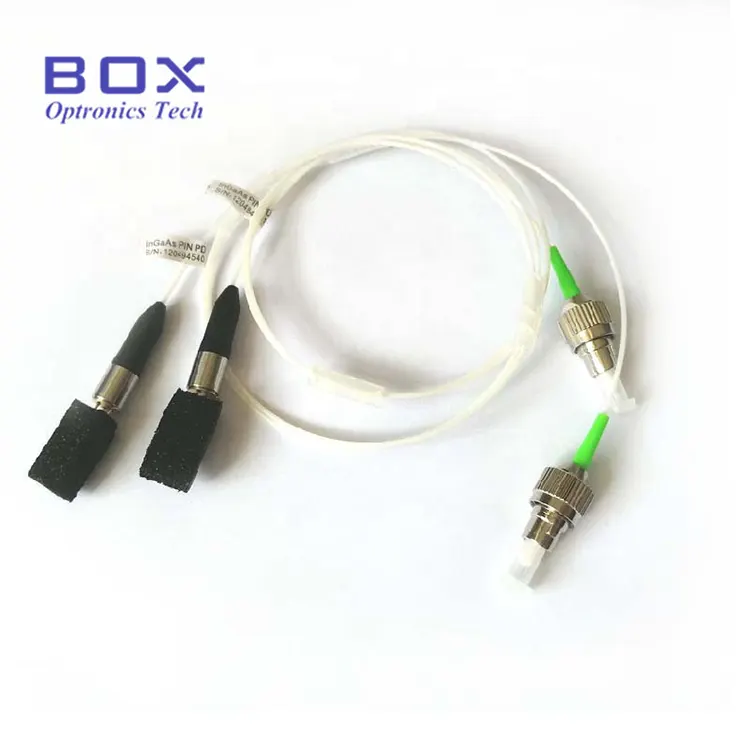

Koaksialinis Pigtailed InGaAs PIN fotodiodo detektorius

Produkto apžvalga   – bendraašis Pigtailed InGaAs PIN fotodiodo detektorius

Koaksialinis Pigtailed InGaAs PIN fotodiodo detektorius yra optinis detektorius, kurio spektrinio atsako diapazonas yra 1100–1650 nm. Jis užtikrina didelį jautrumą dažniausiai naudojamam 1310 nm ir 1550 nm bangos ilgiui ir yra skirtas šviesolaidiniam ryšiui, CATV, jutimo ir bandymo bei matavimo programoms. BPD-70P10B-FA turi 70 um aktyvią sritį ir 1 metro pluošto košę su FC / APC jungtimi. Jis yra sandėlyje. Kitos aktyviosios srities, paketo, pluošto, jungties ir kontaktų konfigūracijos yra pritaikytos OĮG integravimui.

Pagrindinės funkcijos   – bendraašis Pigtailed InGaAs PIN fotodiodo detektorius

· Platus spektrinio atsako diapazonas: nuo 1100 nm iki 1650 nm

· Didelis jautrumas , maža tamsioji srovė ir maža jungties talpa

· Platus dažnių juostos plotis: 2,5 GHz

· Greito pakilimo / kritimo laikas: 0,3 ns

· Pigtailingo pluošto išvestis su FC / APC arba kita jungtimi (taip pat galimas lizdo pasirinkimas)

Tipinės programos   – bendraašis surištas InGaAs PIN fotodiodo detektorius

· Analoginiai optiniai imtuvai, skirti CATV ir optinio pluošto vaizdo perdavimui

· Plačiajuosčio radijo dažnio per skaidulą aptikimo sistemos

· Optiniai bandymo ir matavimo prietaisai, įskaitant OTDR signalo aptikimą

· Paskirstytasis šviesolaidinis jutimas, pvz., paskirstytasis akustinis jutimas (DAS)

· Optinės galios stebėjimas EDFA, DWDM ir lazerinėse sistemose

· Fotonikos laboratorijos tyrimai ir OĮG sistemų integravimas

Produkto specifikacijos   – bendraašis Pigtailed InGaAs PIN fotodiodo detektorius

Absoliutus didžiausios vertės (TC = 25°C)

Optinės-elektrinės charakteristikos (TC = 25°C)

Paketo ir kaiščio apibrėžimas   – bendraašis Pigtailed InGaAs PIN fotodiodo detektorius

Užsakymo informacija   – bendraašis Pigtailed InGaAs PIN fotodiodo detektorius

Modelių nomenklatūra

BPD - XX X XX X - XX -   ( X  )

Pavyzdys: BPD-70P10B-FA (70 m aktyvioji sritis, „Pigtailed“ tipas, 1,0 m skaidulas, B tipo kontaktas, FC / APC jungtis)

Pastaba: Pigtail ilgį ir fiksuotos kortelės formatą galima pritaikyti. Gaminio struktūra, dydis, optiniai parametrai ir proceso technologijos reikalavimai gali būti suprojektuoti pagal kliento reikalavimus.

Duomenų lapas   – bendraašis Pigtailed InGaAs PIN fotodiodo detektorius

Duomenų lapas

Dažnai užduodami klausimai (DUK)

Kl.: kuo skiriasi bendraašis surištas fotodiodų detektorius ir TO-can InGaAs fotodiodai?

A: Pagrindiniai skirtumai yra paketo dizainas ir sistemos integravimas. Bendraašis surištas detektorius integruoja InGaAs PIN fotodiodą į hermetišką bendraašį paketą su skaidulų jungtimi, užtikrindamas tiesioginį pluošto ryšį ir aukšto dažnio veikimą tokioms programoms kaip CATV imtuvai ir optinė bandymo įranga. TO5/TO46 fotodioduose naudojami metalinių skardinių paketai su optiniais langais ir jiems reikalinga išorinė optinė jungtis, todėl jie labiau tinka laisvos vietos aptikimui ir optinės galios matavimui.

Kl .: Kuo skiriasi surištos ir talpyklos pakuotės?

A: Surištoje versijoje yra stacionariai pritvirtintas šviesolaidis, skirtas tiesioginiam optiniam prijungimui, o lizdo versija suteikia nuimamą skaidulų sąsają patogiam prijungimui ir pakeitimui. Pasirinkimas daugiausia priklauso nuo sistemos integravimo reikalavimų: surištos pakuotės tinka stacionariai OEM instaliacijai, o talpyklos pakuotės patogios bandymų ir laboratorinei įrangai.

Kl .: Kaip pasirinkti aktyviąją InGaAs PIN fotodiodo sritį?

A: Aktyvios srities skersmuo turėtų būti pasirinktas atsižvelgiant į optinio pluošto dydį, sujungimo schemą ir taikinio aptikimo dažnių juostos plotį. Dėl mažesnio aktyviojo ploto skersmens gaunama mažesnė sankryžos talpa ir didesnis atsako greitis, o didesnio ploto lustai užtikrina didesnį optinio surinkimo efektyvumą ir atpalaiduojančią išlygiavimo toleranciją. Skaidulinėse sistemose naudojant vidutinio dydžio parinktis, pvz., 70 um, galima pasiekti gerą kompromisą tarp pralaidumo ir derinimo platumos.

Susiję produktai

· 1 mm aktyvios srities InGaAs PIN fotodiodas

· 5 mm InGaAs PIN fotodiodas TO5

· Silicio fotodiodas TO46

· C juostos Erbiu legiruotas pluošto stiprinimo stiprintuvas

Operacijos pastabos ir tvarkymas

· Naudodami fotodiodą laikykitės tinkamų ESD apsaugos procedūrų, nes InGaAs PIN fotodiodai yra ESD jautrūs įrenginiai.

· Nelieskite šviesolaidžio galo arba optinės jungties plikais pirštais.

· Neviršykite absoliučių maksimalių įvertinimų, nurodytų duomenų lape.

· Venkite per daug lenkimo ar mechaninio įtempimo ant pluošto košės.
