1 mm InGaAs PIN fotodiodas TO46

Produkto apžvalga-1mm InGaAs PIN fotodiodas TO46

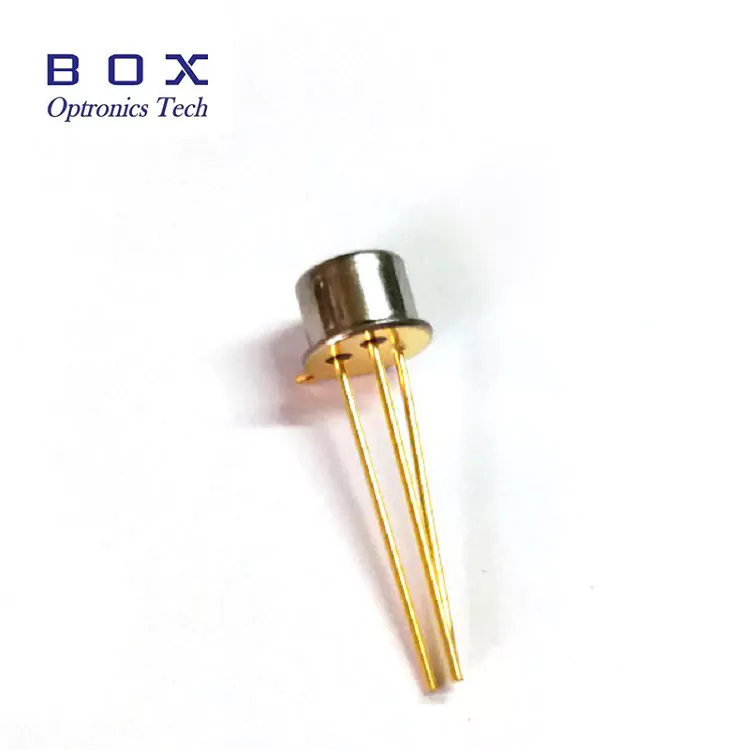

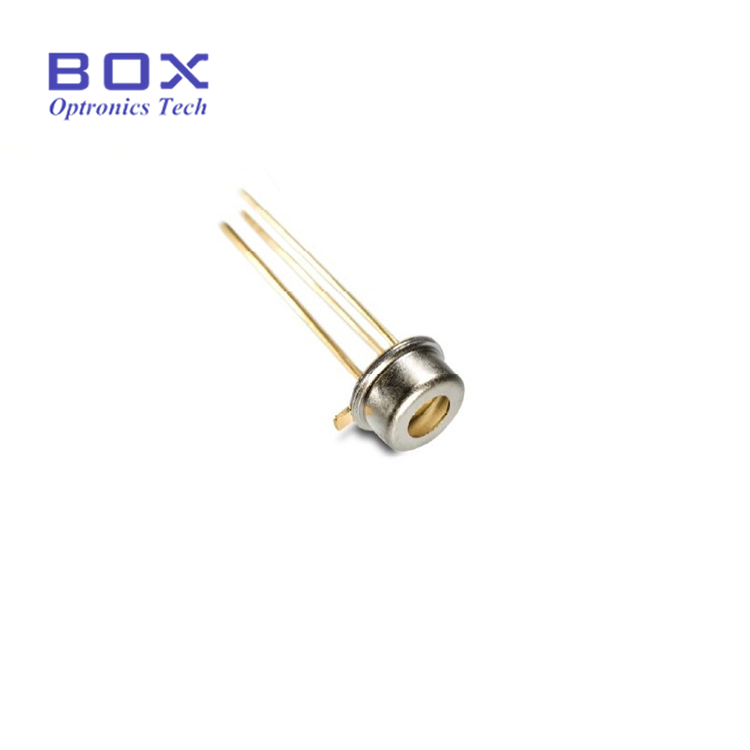

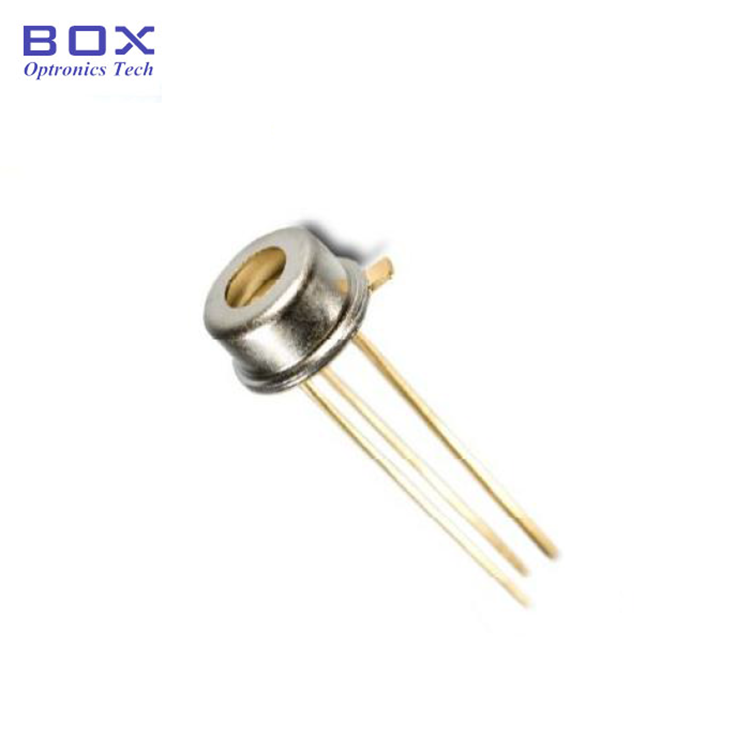

„Box Optronics“ 1 mm InGaAs PIN fotodiodas (modelis BPD-1STO46B-FW) yra didelio našumo InGaAs fotodetektorius, skirtas artimojo infraraudonųjų spindulių (NIR) aptikimo programoms. Su PIN diodo struktūra, ji paverčia kritusią optinę galią 900–1650 nm bangų ilgio diapazone į proporcingą fotosrovę, pasižyminčią dideliu tiesiškumu ir jautrumu. Su 1 mm skersmens aktyvia zona. Supakuotas hermetiškoje TO46 metalinėje skardinėje su plokščiu optiniu langeliu, fotodiodas yra mechaniškai tvirtas, užtikrinantis stabilų veikimą sudėtingomis pramoninėmis ir laboratorinėmis sąlygomis. Dėl šių savybių jis yra puikus pasirinkimas optinės galios stebėjimui, optinio pluošto bandymo matavimui, lazeriniam aptikimui ir NIR spektroskopijai.

Pagrindinės savybės - 1 mm InGaAs PIN fotodiodas TO46

• Aktyvios srities skersmuo: 1 mm efektyviam šviesos surinkimui

• Platus spektrinio atsako diapazonas: nuo 900 nm iki 1 650 nm

• Didelis jautrumas: 0,9 A/W, įprastai esant 1310 nm, 0,95 A/W prie 1550 nm

• Ypatingai maža tamsioji srovė, maža jungties talpa

• Didelis patikimumas ir ilgalaikis stabilumas

• Hermetiška TO46 plokščio lango metalinė pakuotė

• Standartinė TO-CAN konfigūracija, kad būtų lengva montuoti

Tipiškas pritaikymas – 1 mm InGaAs PIN fotodiodas TO46

• Optiniai galios matuokliai ir optinio galios stebėjimo moduliai

• Skaidulinės optikos bandymo ir matavimo įranga

• Optinio signalo aptikimas ir galios stebėjimas telekomunikacijų sistemose

• Artimųjų infraraudonųjų spindulių (NIR) spektroskopijos ir analizės prietaisai

• Lazerio galios stebėjimo ir valdymo sistemos

• Optinio slopintuvo kalibravimas ir apibūdinimas

• Moksliniai tyrimai ir plėtra fotonikos laboratorijose

• Optinio modulio integravimas ir fotoninių posistemių kūrimas

Techninės specifikacijos-1mm InGaAs PIN fotodiodas TO46

Absoliutus didžiausios vertės (TC = 25°C)

Elektrooptinės charakteristikos (TC = 25°C)

Produkto informacija - 1 mm InGaAs PIN fotodiodas TO46

Kas yra InGaAs PIN fotodiodas?

InGaAs PIN fotodiodas yra didelio jautrumo puslaidininkinis detektorius, skirtas artimųjų infraraudonųjų spindulių (NIR) optiniam aptikimui. Remiantis P-I-N puslaidininkio struktūra, jis paverčia krentančius fotonus į fotosrovę, pasižyminčią puikiu tiesiškumu ir stabilumu.

Nuo 900 nm iki 1700 nm veikiantys InGaAs fotodiodai užtikrina didelį jautrumą optinio ryšio juostose ir SWIR regione, todėl yra tinkami optinio pluošto bandymams, optinės galios stebėjimui, spektroskopijai ir jutimo programoms.

1 mm aktyvioji sritis suteikia geresnę šviesos surinkimo galimybę ir patobulintą sujungimo toleranciją, užtikrindama puikią pusiausvyrą tarp jautrumo, derinimo lankstumo ir aptikimo greičio.

Našumo akcentai – 1 mm InGaAs PIN fotodiodas TO46

• Didelis jautrumas ir kvantinis efektyvumas

• Ypatingai žema tamsioji srovė

• Maža talpa ir greitas atsakas

• Platus spektrinis aprėptis

• Hermetiškas TO46 paketas

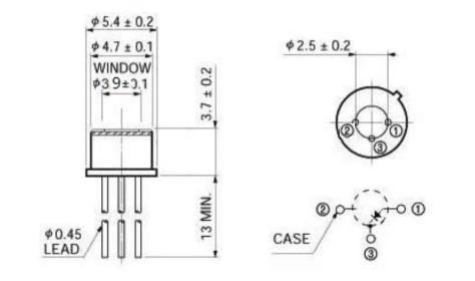

Pakuotės matmenys ir kaiščio apibrėžimas - 1 mm InGaAs PIN fotodiodas TO46

Pakuotės tipas: TO46 hermetiška metalinė skardinė, plokščias langas (TO-CAN 3 kontaktų)

Skardinės skersmuo: φ5,4 ± 0,2 mm (išorinis), φ4,7 ± 0,1 mm (vidinis)

Lango skersmuo: φ3,9 ± 0,1 mm

Kaiščio konfigūracija (vaizdas iš apačios): 1 kaištis = anodas (P pusė), 2 kaištis = korpusas (GND), 3 kaištis = katodas (N pusė)

Užsakymo informacija

Modelių nomenklatūra

BPD – X X IKI XX – X – X

Pavyzdys: BPD-1STO46B-FW

Duomenų lapas-1mm InGaAs PIN fotodiodas TO46

Duomenų lapas

Pristatymo laikas

• Standartiniai vienetai (sandėliuose esantys modeliai): 3–5 darbo dienos

• Standartinė gamyba: 10–15 darbo dienų

• Tūriniai užsakymai: dėl gamybos grafiko susisiekite

• Tarptautinis pristatymas: ~5 darbo dienos (DHL / UPS / „FedEx express“)

• Pagreitinta paslauga: galima paprašius

Pastabos apie naudojimą ir valdymas - 1 mm InGaAs PIN fotodiodas TO46

• Fotodiodai yra elektrostatinei iškrovai (ESD) jautrūs įrenginiai – visada naudokite tinkamą ESD apsaugą

• Nelieskite laidų tiesiogiai plikais pirštais, kad išvengtumėte užteršimo ir ESD pažeidimų

• Nenaudojamus įrenginius laikykite ESD saugioje pakuotėje arba laidžiuose padėkliuose, kad išvengtumėte elektrostatinės iškrovos žalos
