1 mm aktyvios srities InGaAs PIN fotodiodas

Produkto apžvalga – 1 mm aktyvios srities InGaAs PIN fotodiodas

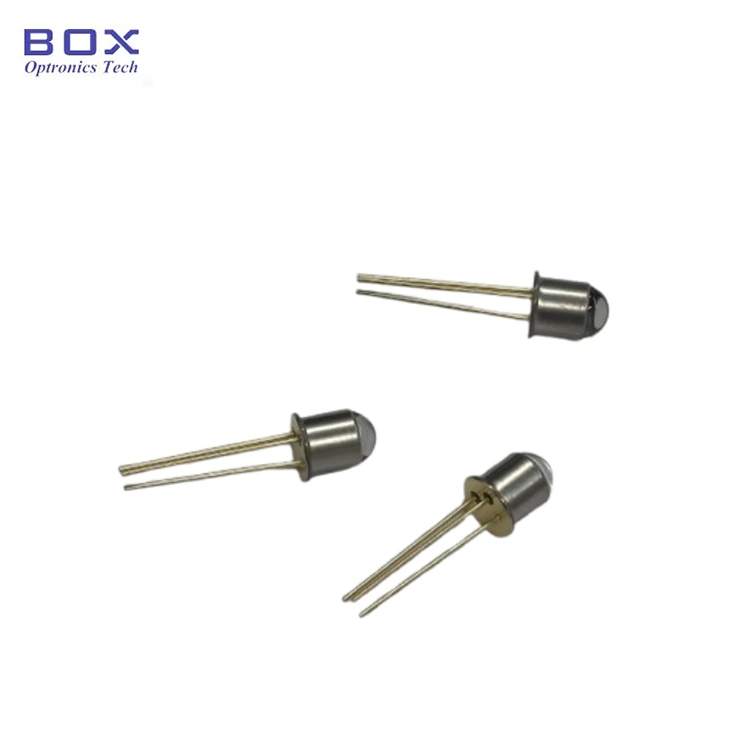

1 mm aktyvios srities InGaAs PIN fotodiodas (modeliai: BPD-1STO46B-BL ir BPD-1STO46B-FW) iš Box Optronics yra kompaktiškas, didelio jautrumo InGaAs PIN fotodetektorius, skirtas beveik infraraudonųjų spindulių optiniam aptikimui nuo 900 nm iki 1650 nm bangų diapazone. 1 mm skersmens aktyvioji sritis suteikia subalansuotą šviesos surinkimo galimybių, sujungimo tolerancijos ir aptikimo našumo derinį, skirtą optinės galios matavimui, šviesolaidiniams prietaisams ir optinio stebėjimo programoms.

Galimos dvi TO46 paketo konfigūracijos: BPD-1STO46B-BL su rutulinio lęšio langu, kad būtų pagerintas sufokusuotų arba skaidulinių optinių signalų sujungimo efektyvumas, ir BPD-1STO46B-FW su plokščiu langu laisvos vietos optiniam aptikimui ir programoms, kurioms reikalinga plokštuma optinė sąsaja. Abi versijos turi hermetišką TO46 metalinę pakuotę, užtikrinančią patikimą ilgalaikį veikimą.

Pagrindinės savybės - 1 mm aktyviosios zonos InGaAs PIN fotodiodas

· 1 mm aktyvios srities skersmuo

· Platus spektrinio atsako diapazonas: 900–1650 nm

· Didelis jautrumas: 0,9 A/W, įprastai esant 1310 nm, 0,95 A/W prie 1550 nm

· Maža tamsioji srovė ir maža jungties talpa

· Kompaktiška TO46 hermetiška metalinė pakuotė

· Du langų parinktys: rutulinis lęšis (BL) geresniam sujungimo efektyvumui, plokščias langas (FW) laisvos vietos aptikimui

Tipiškas pritaikymas – 1 mm aktyviosios zonos InGaAs PIN fotodiodas

· Optinės galios matuokliai ir optinės galios stebėjimo sistemos

· Skaidulinės optikos bandymo ir matavimo įranga

· EDFA ir optinio stiprintuvo galios stebėjimas

· NIR spektroskopijos ir optinio jutimo sistemos

· Laisvos vietos optinio aptikimo programos

· Optinio komponento apibūdinimas ir kalibravimas

· Fotonikos instrumentai ir OĮG integravimas

Gaminio specifikacijos -1mm aktyviosios zonos InGaAs PIN fotodiodas

Absoliutus didžiausios vertės (TC = 25°C)

Elektrooptinės charakteristikos (TC = 25°C)

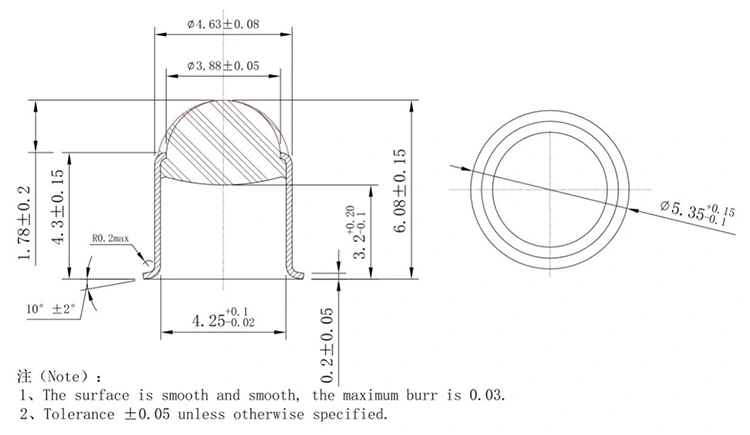

Pakuotės ir kaiščio apibrėžimas -1 mm aktyviosios zonos InGaAs PIN fotodiodas

Pakuotės tipas: TO46 hermetiška metalinė pakuotė

Rutulinis objektyvas:

Plokščias langas:

Užsakymo informacija -1mm aktyviosios zonos InGaAs PIN fotodiodas

Modelių nomenklatūra

BPD – X X IKI XX – X – X

Pavyzdys: BPD-1STO46B-FW

Duomenų lapas -1 mm aktyviosios zonos InGaAs PIN fotodiodas

BPD-1STO46B-BL

BPD-1STO46B-FW

Dažnai užduodami klausimai (DUK)

Kl.: Kuo skiriasi BL (rutulinis lęšis) ir FW (plokščias langas) versijos?

A: BPD-1STO46B-BL yra rutulinio lęšio langas, kuris pagerina optinio sujungimo efektyvumą, sufokusuodamas krintantį šviesą į 1 mm aktyviąją sritį. Jis tinka šviesolaidiniams optiniams signalams, sufokusuotiems pluoštams ir programoms, kurioms reikalinga didesnė sujungimo tolerancija, pvz., optinės galios matavimui ir šviesolaidinio bandymo įrangai.

BPD-1STO46B-FW yra plokščias optinis langas be fokusuojančios optikos, suteikianti tiesioginę optinę sąsają laisvos erdvės optiniam aptikimui ir matavimo programoms, kai svarbu išlaikyti pradinį pluošto profilį.

Abi versijos naudoja tą patį InGaAs PIN fotodiodo lustą ir TO46 hermetišką paketą, o optinio lango konfigūraciją galima pasirinkti pagal sujungimo būdą ir taikymo reikalavimus.

K: Kokį bangos ilgių diapazoną gali aptikti šis 1 mm InGaAs fotodiodas?

A: Šis InGaAs PIN fotodiodas suteikia platų infraraudonųjų spindulių spektro atsako diapazoną nuo 900 nm iki 1650 nm, apimantį dažniausiai naudojamus optinių bangų ilgius, įskaitant 1310 nm ir 1550 nm ryšio juostas. Reagavimas nurodytas ties 1310 nm (tipiška 0,9 A/W) ir 1550 nm (tipiška 0,95 A/W). Jis tinka optinės galios matavimui, lazeriniam stebėjimui, optiniam jutimui ir prietaisų programoms, kurioms reikalingas patikimas NIR aptikimas.

Kl .: koks yra minimalus užsakymo kiekis (MOQ)?

A: 1 mm InGaAs PIN fotodiodo TO46 MOQ yra 1 vnt. Mes palaikome lanksčius užsakymų kiekius – nuo ​​atskirų vienetų, skirtų MTEP ir prototipų kūrimui, iki didesnių kiekių, skirtų prietaisų gamybai ir OEM programoms.

Kl.: Ar galiu gauti šio 1 mm aktyviosios zonos InGaAs PIN fotodiodo versiją su pluoštu?

A: Taip. „Box Optronics“ taip pat siūlo šviesolaidžių „InGaAs“ fotodiodų modulius su jungtimis, kad būtų galima tiesiogiai prijungti skaidulą. Šie moduliai integruoja InGaAs fotodiodo lustą su šviesolaidžio jungtimi kompaktiškoje pakuotėje, tinka OEM integravimui į optinius prietaisus ir šviesolaidines sistemas.
