1550 nm 1W skaidulinis lazeris

Turinys

1. 1550nm 1W pluošto prijungto lazerio pristatymas

2. Gaminio specifikacijos

3. Savybės

4. Paraiškos

5. Informacija apie gaminį

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos pasiūlymo ir apmokėjimo sąlygos

9. Naudojimo vadovas

10. Eksploatacijos pastabos ir priežiūra

11. Kokybės užtikrinimas ir aptarnavimas po pardavimo

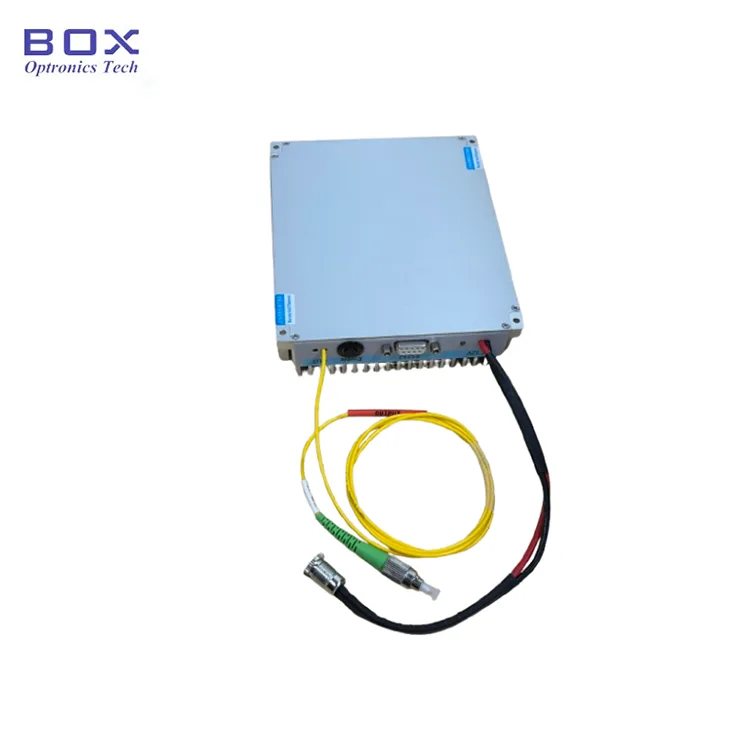

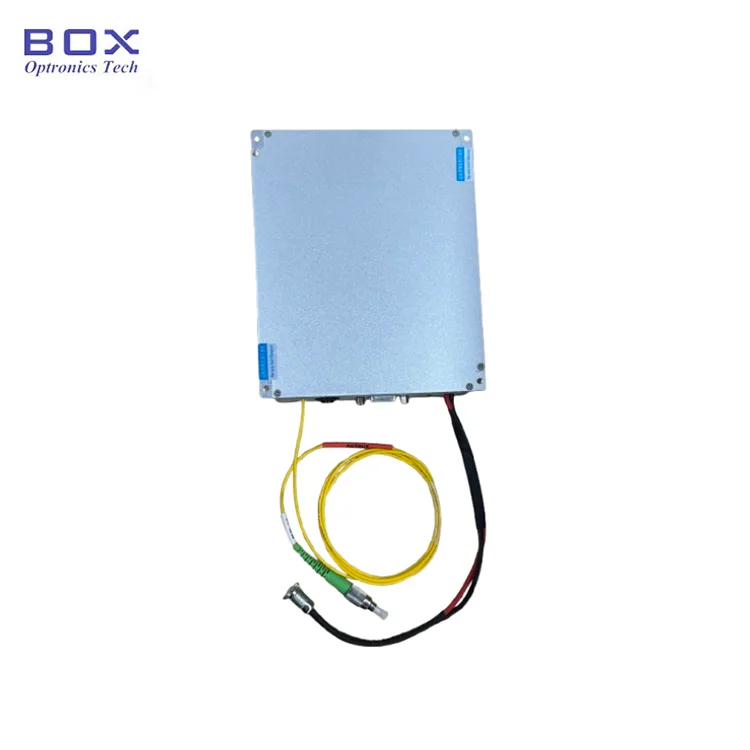

Produkto pristatymas - 1550 nm 1W pluošto prijungtas lazeris

1550 nm 1W pluošto prijungtas lazeris naudoja DFB sėklinį lazerį kartu su didelio galingumo optiniu moduliu, kad būtų pasiekta vienos bangos ilgio didelės galios lazerio išvestis. Jis pasižymi dideliu bangos ilgio tikslumu ir dideliu šoninio režimo slopinimo koeficientu. Parinktys apima vienmodį arba poliarizaciją palaikantį pluoštą; Įrenginys siūlo didelę išėjimo galią su reguliuojama srove, tiesioginiu šviesos spinduliavimu įjungus maitinimą ir patogiu valdymu, todėl jis puikiai tinka tyrėjams naudoti laboratorijoje.

Gaminio specifikacijos - 1550 nm 1W pluošto prijungtas lazeris

Produkto savybės - 1550 nm 1 W skaidulinis lazeris

● DFB sėklos + didelės galios stiprinimo stadijos architektūra, balansuojanti linijos plotį ir galią;

● Išskirtinis galios stabilumas ilgalaikiam nepertraukiamam darbui;

● SM ir PM pluošto galimybės lanksčiam sistemos integravimui;

● Darbastalio ir modulių paketai, skirti laboratorijų ir OEM integravimui;

● 10–100 % nuolatinis galios reguliavimas.

Produkto taikymas – 1550 nm 1W pluošto prijungtas lazeris

● nuoseklaus optinio ryšio bandymai ir tyrimai;

● Netiesinė optika ir superkontinuumo generavimas;

● LiDAR siųstuvo šviesos šaltinis;

● Skaidulinio stiprintuvo siurbimas ir stiprinimo apibūdinimas.

Išsami informacija apie gaminį – 1550 nm 1 W skaidulinis lazeris

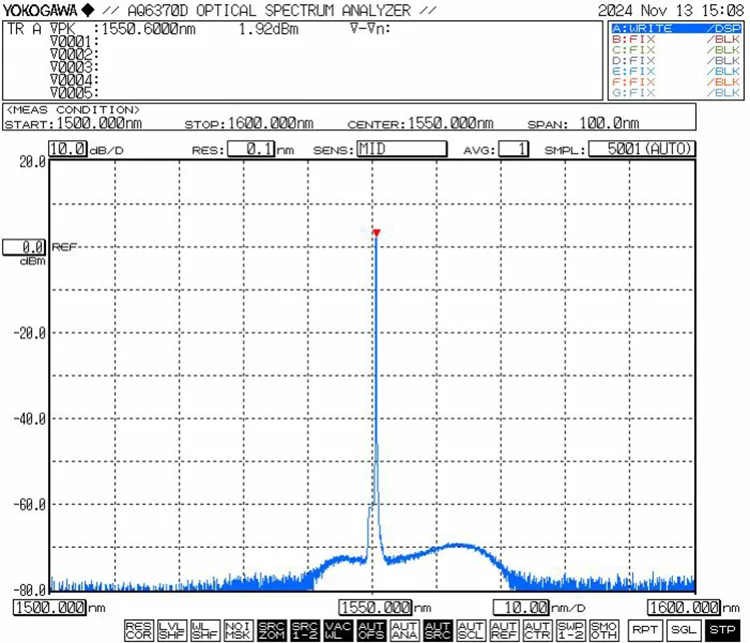

● Tipinė charakteristikų kreivė: λ= 1550 nm, linijos plotis ≤3MHz, Pavg= 20W

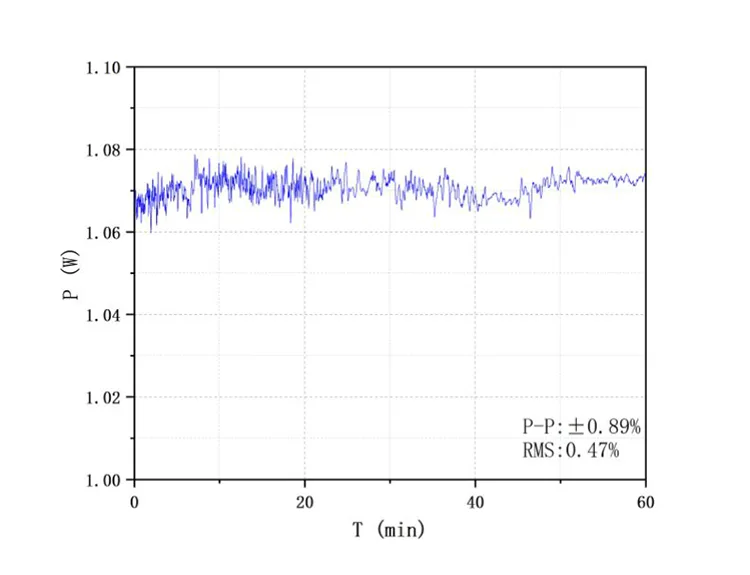

● Lazerio galia ir galios stabilumas (galios stabilumo testas@1W)

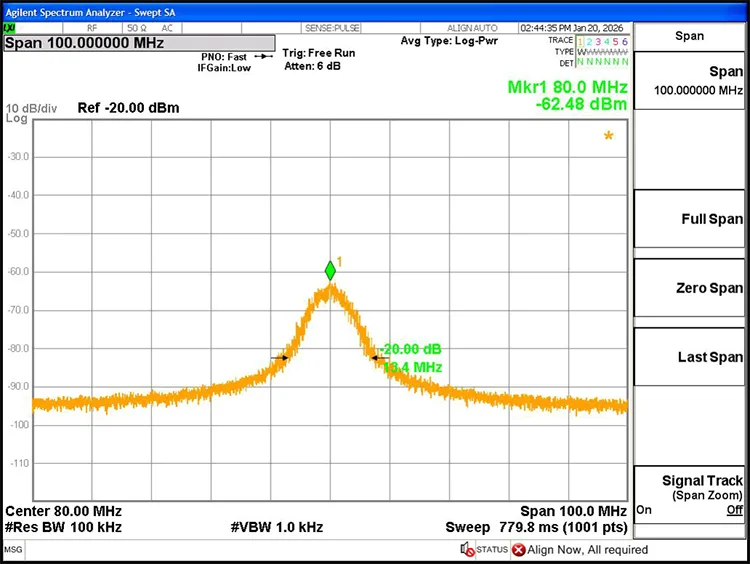

● Lazerio linijos ilgis@3dB: 0,67 MHz

Užsakymo informacija-1550nm 1W Fiber Coupled Laser

pvz.: HFL-1550-30-PM-M31

(Užsakymo informacija: 1550 nm 1 W pluošto prijungtas lazeris, 1 W (30 dBm) išėjimo galia, PM1550 pluoštas, modulio paketas).

Duomenų lapas ir bandymo lapas - 1550 nm 1W pluošto prijungtas lazeris

Duomenų lapas

Testo lapas

Kainos pasiūlymo ir apmokėjimo sąlygos-1550nm 1W Fiber Coupled Laser

● Kainos pasiūlymo sąlygos

(1) EXW

(2) DAP

(3) Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Veikimo žingsniai – 1550 nm 1 W skaidulinis lazeris

1 veiksmas. Išpakavimas: Prieš surinkdami patikrinkite, ar visi priedai yra sukomplektuoti.

● Standartiniai priedai

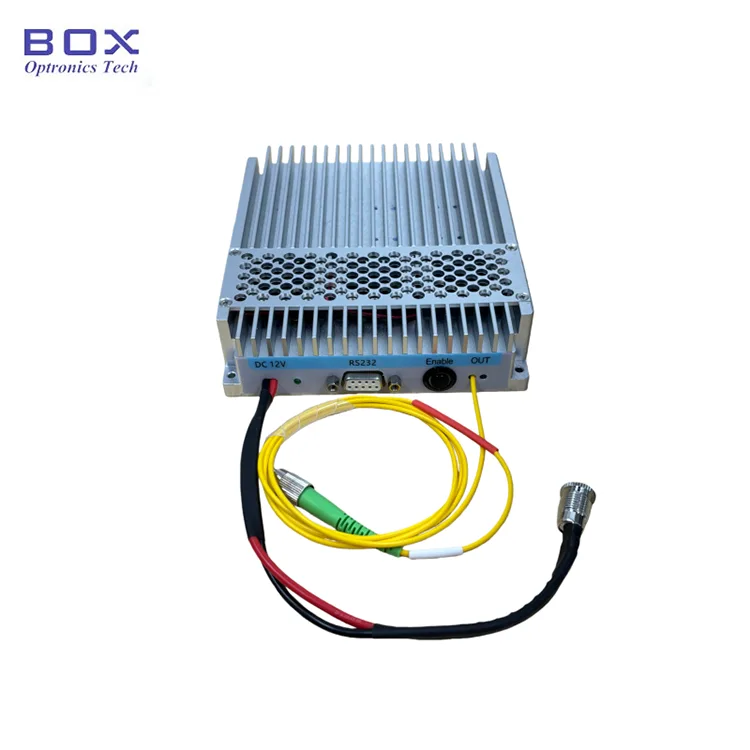

2 veiksmas. Maitinimas: maitinimo prievadas naudoja standartinę 5,5 × 2,1 mm DC sąsają. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. U formos jungties maitinimo kabelį, skirtą prijungti prie jungiklio maitinimo šaltinio, galima įsigyti pateikus užklausą perkant.

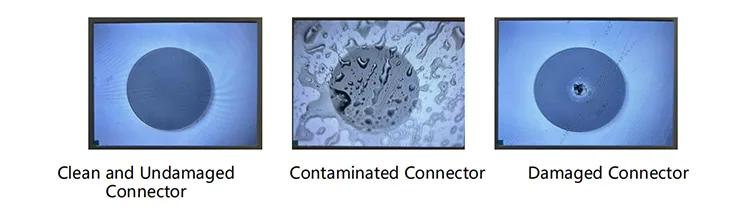

3 veiksmas. Išvesties pluošto prijungimas: nuimkite dulkių dangtelį nuo pluošto jungties, patikrinkite, ar jo galas nėra užterštas ar nepažeistas, ir įsitikinkite, kad jis švarus, prieš prijungdami prie kitų skaidulinių įrenginių ar bandymo įrangos. Didelės galios modeliuose rekomenduojamas sintezės sujungimas.

4 nustatymas. Prijunkite prie pagrindinio kompiuterio: naudokite pridedamą USB-RS232 nuoseklųjį duomenų kabelį, kad prijungtumėte modulį prie kompiuterio. Įdiekite specialią nuosekliąją tvarkyklę (pateikiama „Box Optronics“), kad įgalintumėte ryšį. Be tvarkyklės prieglobos programinė įranga negali prisijungti prie modulio.

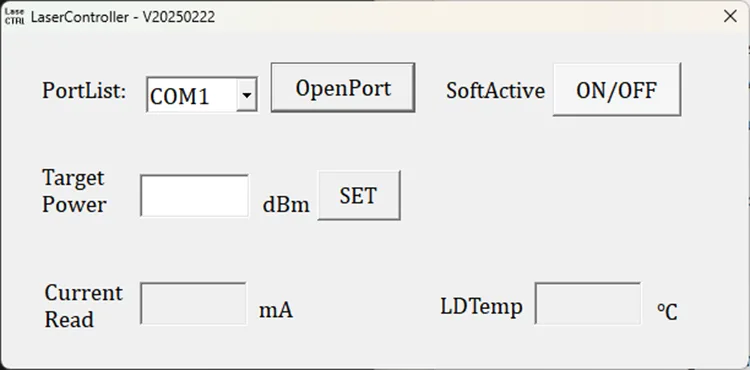

5 veiksmas. Valdymo programinė įranga: pagrindinė programinė įranga leidžia reguliuoti išėjimo galią ir valdyti lazerio išvestį naudojant mygtuką „SoftActive“ (žr. sąsajos diagramą žemiau). Programinė įranga rodo nustatytą siurblio srovę, išėjimo galią ir temperatūros stebėjimo būseną

6 veiksmas. Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite šviesolaidžio jungtį.

Pastabos apie naudojimą ir techninę priežiūrą – 1550 nm 1 W skaidulinis lazeris

● Venkite dažnai prijungti / atjungti skaidulinių jungčių, kad nesikauptų dulkės ir nepažeistumėte galinio paviršiaus.

● Prieš prijungdami, nuvalykite pluošto jungtis servetėle be pūkelių ir apžiūrėkite skaidulinio paviršiaus detektorių. Visada prijunkite / atjunkite šviesolaidžius be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Uždenkite nenaudojamas jungtis su dulkių dangteliais.

● Imkitės atsargumo priemonių nuo drėgmės, dulkių ir korozijos; laikyti sausoje vietoje.

● Jei naudojate ilgą laiką, padėkite jį ant šilumos kriauklės.

Kokybės užtikrinimas ir aptarnavimas po pardavimo - 1550 nm 1 W pluoštu sujungtas lazeris

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau „Box Optronics“ pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais per garantinį laikotarpį:

(1) Žala, padaryta dėl natūralių veiksnių (pvz., žaibo, dulkių) arba aplinkos poveikio.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, keitimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
