SLD plačiajuosčio ryšio šviesos šaltinis 1310 nm

Turinys

1. SLD plačiajuosčio 1310 nm šviesos šaltinio pristatymas

2. Gaminio specifikacijos

3. Gaminio savybės

4. Tipinės programos

5. Informacija apie gaminį

6. Užsakymo informacija

7. Duomenų lapas ir testo lapas

8. Kainos pasiūlymo ir apmokėjimo sąlygos

9. Naudojimo vadovas

10. Eksploatacijos pastabos ir priežiūra

11. Kokybės užtikrinimas ir aptarnavimas po pardavimo

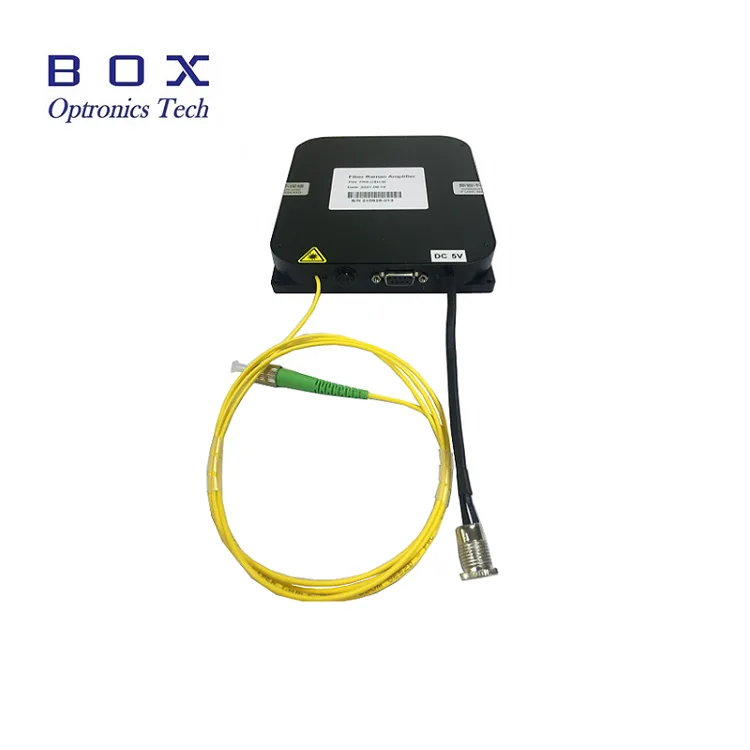

Produkto pristatymas - SLD plačiajuosčio ryšio šviesos šaltinis 1310 nm

1310 nm SLD plačiajuosčio ryšio šviesos šaltinis užtikrina stabilų, žemos darnos plačiajuosčio ryšio spinduliavimą, kurio spektrinis plotis paprastai yra >30 nm, o išėjimo galia yra 1/3/10/15 mW. Dėl SMF-28e arba PM pluošto jungties, mažo spektrinio bangavimo ir kompaktiško paketo jis idealiai tinka šviesolaidiniam jutimui, UŠT vaizdavimui ir tiksliems optiniams matavimams. Šis SLD plačiajuosčio ryšio šviesos šaltinis yra optimizuotas optiniam ryšiui, biomedicininiam vaizdavimui ir optinio pluošto įrenginių bandymams.

Gaminio specifikacijos - SLD plačiajuosčio ryšio šviesos šaltinis 1310 nm

Produkto savybės - SLD plačiajuosčio ryšio šviesos šaltinis 1310 nm

● 1/3/10/15mW Galimi keli galios lygiai, kad atitiktų skirtingus poreikius;l

● Platus spektras;

● Mažas spektrinis pulsavimas;

● Pritaikyta pakuotė ir dydis.

Produkto taikymas - SLD plačiajuosčio ryšio šviesos šaltinis 1310 nm

● Fiber Optic Sensing;

● Medicininis vaizdavimas;

● Tikslumo matavimas;

● Optinio pluošto įrenginio bandymas.

Produkto informacija - SLD plačiajuosčio ryšio šviesos šaltinis 1310 nm

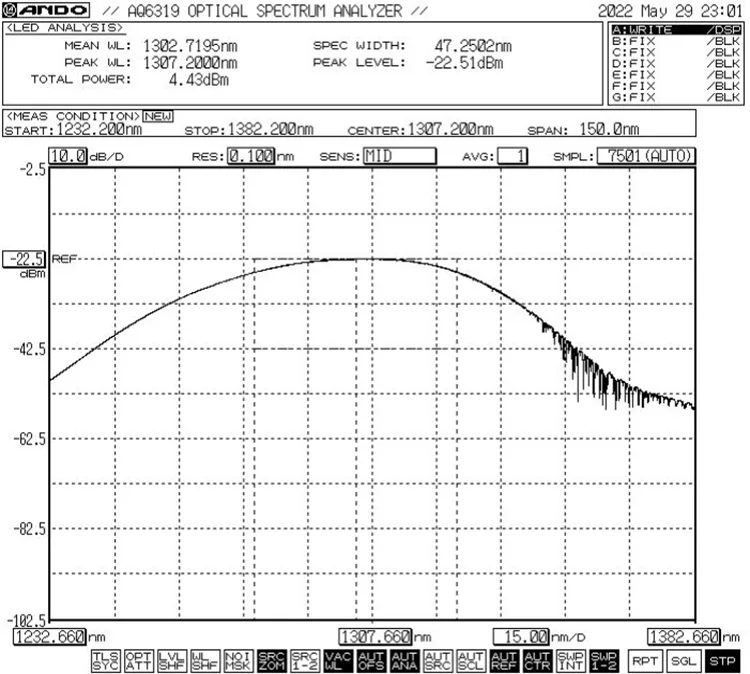

● Spektro atskaita: -3dB Pralaidumas Min.30nm

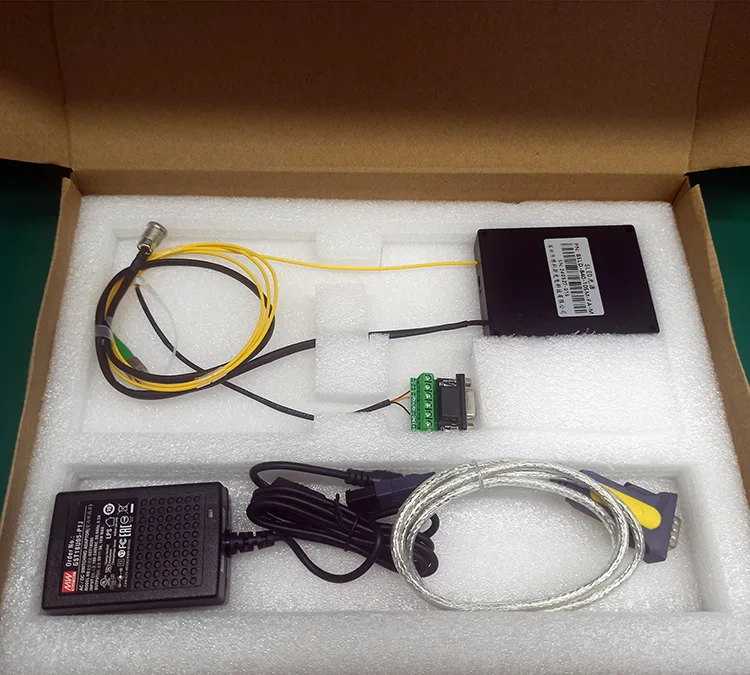

● Standartiniai priedai

Užsakymo informacija-SLD plačiajuosčio ryšio šviesos šaltinis 1310nm

pvz.: BSLD-1310-10SM-FA-M

(Užsakymo informacija: SLD plačiajuosčio ryšio šviesos šaltinis 1310nm, 10mW išėjimo galia, SM šviesolaidis, su FC/APC jungtimi, modulių paketas).

Duomenų lapas ir Testsheet-SLD plačiajuosčio ryšio šviesos šaltinis 1310 nm

Duomenų lapas

Testo lapas

Kainos ir mokėjimo sąlygos - SLD plačiajuosčio ryšio šviesos šaltinis 1310 nm

● Kainos pasiūlymo sąlygos

(1) EXW

(2) DAP

(3) Kita

● Mokėjimo sąlygos

Yra PayPal ir T/T.

Veikimo žingsniai – SLD plačiajuosčio ryšio šviesos šaltinis 1310 nm

1 veiksmas. Išpakavimas: Prieš surinkdami patikrinkite, ar visi priedai yra sukomplektuoti.

2 veiksmas. Maitinimo šaltinis: prijungtas prie nuolatinės srovės perjungiamojo maitinimo šaltinio arba reguliuojamo maitinimo šaltinio, atitinkančio jų maitinimo reikalavimus. Naudokite tik originalų suderintą maitinimo adapterį (DC5V arba DC12V). Netinkami maitinimo adapteriai gali sugadinti šviesos šaltinį. (Maitinimo adapteris tiekiamas pagal vietinius įtampos standartus.)

3 veiksmas. Išvesties pluošto prijungimas: atidarykite dulkių dangtelį prie pluošto jungties arba flanšo, patikrinkite pluošto galinį paviršių ir prijunkite skaidulą arba sujunkite pluoštą su prietaisu arba galios matuokliu, kurį norite išbandyti, įsitikinę, kad nėra užterštumo ir pažeidimų.

4 nustatymas. Prijunkite prie pagrindinio kompiuterio: naudokite žalią prievado kabelį ir USB-RS485 DB9 duomenų kabelį, kad prijungtumėte SLD plačiajuosčio ryšio šviesos šaltinį 1310 nm ir kompiuterį; kompiuteris pirmiausia turi įdiegti tam skirtą nuosekliojo prievado tvarkyklę, kad būtų galima atpažinti USB-RS485 nuosekliojo prievado duomenų kabelį, kitaip pagrindinio kompiuterio programinė įranga ir šviesos šaltinio modulis nebus tinkamai prijungti ir užmegzti ryšį. Paklauskite Box Optronics vairuotojo.

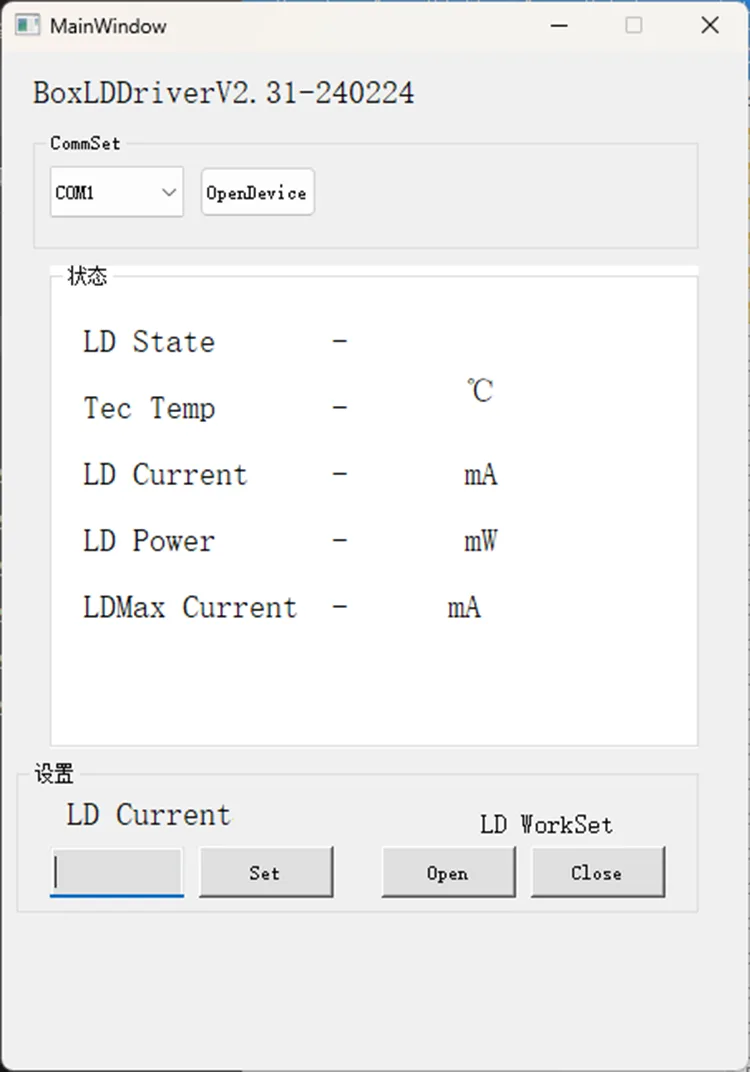

5 veiksmas. Valdymo programinė įranga: „Box Optronics“ teikia nuosekliąją komandą arba kompiuterio programinę įrangą, skirtą valdyti SLD plačiajuosčio ryšio šviesos šaltinio 1310 nm LD srovę. Pasirinkite tinkamą prievadą, nustatykite srovę, tada spustelėkite atidarymo mygtuką. (Kad išvengtumėte žalos, pradinio veikimo metu lėtai padidinkite pavaros srovę. Nejunkite visos srovės iš karto.)

6 veiksmas. Panaudoję spustelėkite uždarymo mygtuką, išjunkite maitinimą ir atjunkite šviesolaidžio jungtį.

Eksploatacijos pastabos ir priežiūra - SLD plačiajuosčio ryšio šviesos šaltinis 1310 nm

● Prieš prijungdami, nuvalykite pluošto jungtis servetėle be pūkelių ir apžiūrėkite skaidulų galo detektorių. Visada prijunkite / atjunkite pluoštus be maitinimo, kad išvengtumėte galinio paviršiaus nudegimo. Šviesolaidinės jungtys turi būti uždengtos dulkių dangteliais.

● Venkite dažnai prijungti / atjungti pluošto jungtis, kad nesusikauptų dulkės ir nepažeistumėte galinio paviršiaus.

● Imkitės atsargumo priemonių nuo drėgmės, dulkių ir korozijos; laikyti sausoje vietoje.

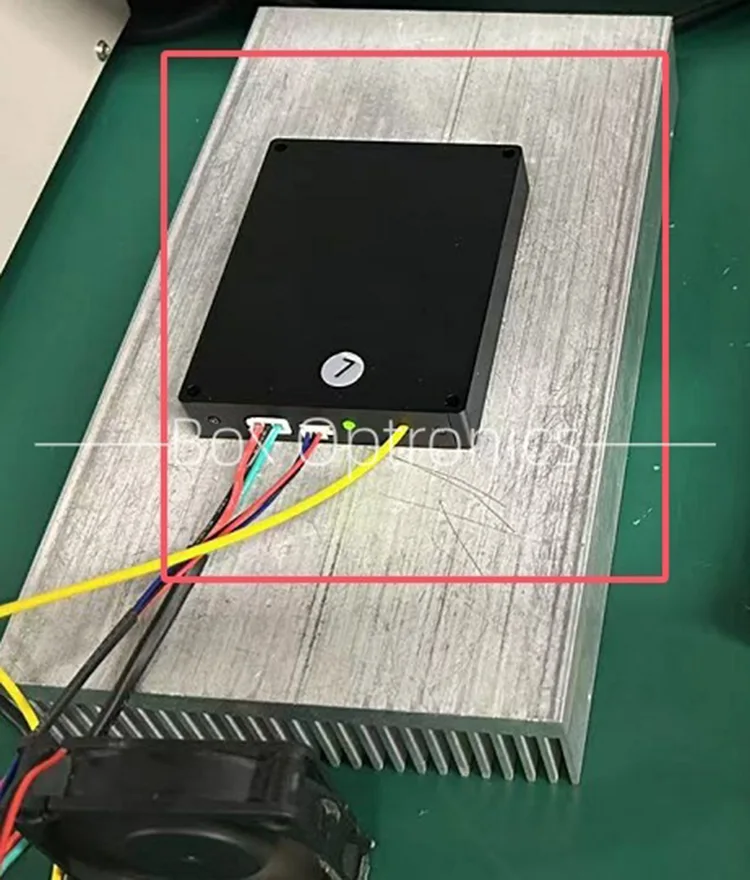

● Jei naudojate ilgą laiką, padėkite jį ant šilumos kriauklės.

Kokybės užtikrinimas ir aptarnavimas po pardavimo - SLD plačiajuosčio ryšio šviesos šaltinis 1310 nm

● Garantinis laikotarpis:

Nemokamas remontas arba pakeitimas dėl ne žmogaus sukeltų defektų per 1 metus nuo įsigijimo. Mokamos priežiūros paslaugos teikiamos po 1 metų.

● Nemokamos garantijos išimtys:

Nemokamo garantinio laikotarpio metu gedimams, atsiradusiems dėl gaminio kokybės problemų, bus teikiamos nemokamos remonto ar keitimo paslaugos. Tačiau Box Optronics pasilieka teisę atsisakyti nemokamų remonto paslaugų šiais atvejais per garantinį laikotarpį:

(1) Gamtinių veiksnių (pvz., žaibo, dulkių) arba aplinkos poveikio padaryta žala.

(2) Gedimai dėl netinkamo naudotojo veikimo.

(3) Akivaizdi fizinė žala, padaryta dėl žmogaus klaidos.

(4) Neleistinas išardymas, modifikavimas ar taisymas.

(5) Pakeistos arba neužbaigtos garantijos etiketės ant korpuso.

(6) Žala arba praradimas transportavimo metu.
