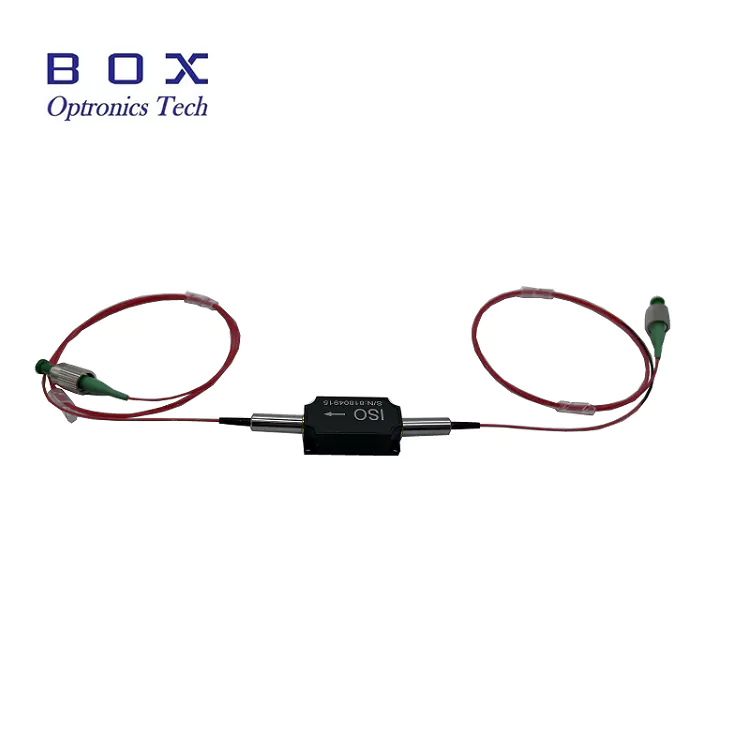

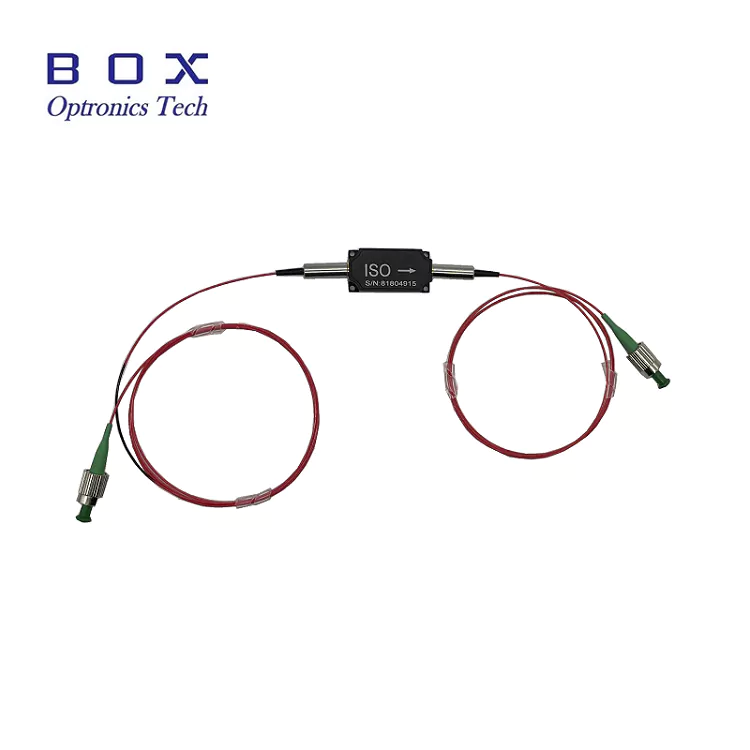

850nm didelės galios cirkuliatorius

„Box Optronics“ tiekia 850 nm didelės galios cirkuliatorių – didelio našumo pasyvų optinį komponentą, skirtą tiksliai šviesos krypties valdymui šviesolaidinėse sistemose. Šis 3 jungčių cirkuliacinis siurblys įgalina neabipusį perdavimą, nuosekliai nukreipdamas optinius signalus iš prievado į prievadą, išlaikant puikų optinį našumą.

Šis cirkuliacinis siurblys idealiai tinka didelės galios 850 nm taikymui, pasižymintis net 1,0 dB įterpimo nuostoliais, aukšta 25 dB izoliacija ir dideliu, mažiausiai 45 dB, grąžinimo nuostoliu. Jis palaiko bendrą vidutinę galią iki 500 mW/1W/5W/10W per prievadus, todėl tinka reiklioms šviesolaidinių lazerių ir stiprintuvų sistemoms.

Kompaktiškoje 58 × 28 × 26 mm pakuotėje su 780 AG pluošto kojelėmis 850 nm didelės galios cirkuliacinis siurblys užtikrina stabilumą ir patikimą ilgalaikį veikimą.

Pagrindinės savybės

• Didelė izoliacija: 25 dB tipinė didžiausia izoliacija, mažiausiai 22 dB

• Maži įterpimo nuostoliai: 1,0 dB tipiškas, 1,5 dB didžiausias

• Didelis grąžinimo nuostolis: mažiausiai 45 dB (įvestis / išvestis)

• Nuo mažo poliarizacijos priklausomi nuostoliai (PDL): ≤0,15 dB

• Didelės galios valdymas: iki 500mW, 1W, 5W, 10W

• Didelės didžiausios galios galia: <10kW ns impulsiniam veikimui

• Didelis skersinio pokalbio slopinimas: mažiausiai 45 dB

• Kompaktiškas ir tvirtas pakuotės dizainas: 58×28×26 mm

• 780 AG pluošto košės, skirtos didelės galios reikmėms

• Puikus patikimumas ir ilgalaikis stabilumas

• 3 prievadų ne abipusis šviesos pralaidumas

• Platus darbinės temperatūros diapazonas: +10°C iki +50°C

Tipinės programos

• Skaidulinės optikos jutimo sistemos

• Skaidulinės optikos prietaisai ir bandymo įranga

• 850nm skaidulinių lazerių sistemos

• Biomedicininės vaizdinės ir UŠT sistemos

• Tyrimų ir plėtros laboratorijos

• Paskirstytojo grįžtamojo ryšio (DFB) lazerinė apsauga

Techninės specifikacijos

Optinės specifikacijos (T=25°C)

Mechaninės ir aplinkosaugos specifikacijos

*Pastaba: aukščiau pateiktos specifikacijos taikomos įrenginiams be jungčių. Įrenginiams su jungtimis valdymo galia ribojama iki 1 W, įterpimo nuostoliai yra 0,3 dB didesni, grąžinimo nuostoliai yra 5 dB mažesni, o išnykimo koeficientas yra 2 dB mažesnis.

Pakuotės matmenys

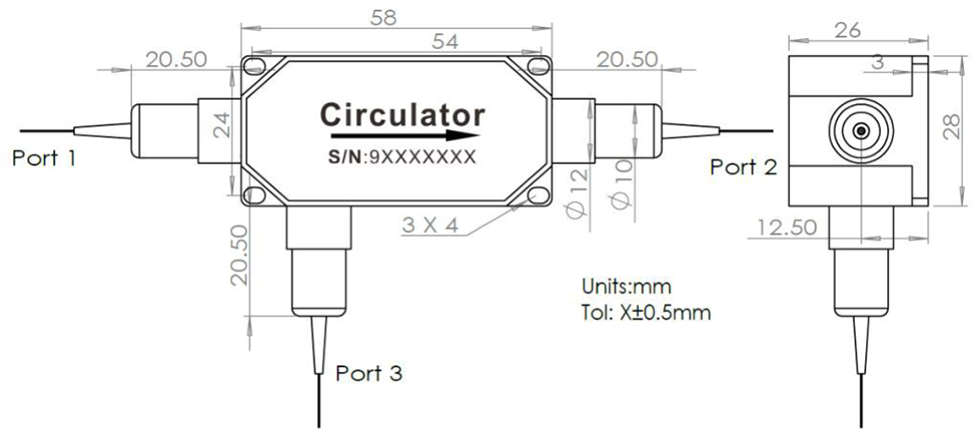

850 nm didelės galios cirkuliatorius supakuotas į kompaktišką, tvirtą korpusą, kurio matmenys (vienetas: mm):

• Pakuotės dydis: 58 × 28 × 26 mm

• 3 prievadų konfigūracija su pluoštinėmis košelėmis

• 4 tvirtinimo angos saugiam montavimui

• Tolerancija: ±0,5 mm

Prievado konfigūracija

Šis 3 jungčių optinis cirkuliacinis siurblys įgalina vienakryptį optinio signalo nukreipimą 1 → 2 → 3 → 1 seka:

• 1 prievadas → 2 prievadas: mažo įterpimo praradimo pirminis perdavimas

• 2 prievadas → 3 prievadas: atgal išsklaidytų / atspindėtų signalų nukreipimas

• 3 prievadas → 1 prievadas: perdavimas pirmyn, užbaigiantis cirkuliacijos kilpą, išlaikant aukštą izoliaciją atvirkštiniuose keliuose

Prietaisas naudoja ne abipusę optinę konstrukciją, užtikrinančią kryptingą signalo sklidimą ir veiksmingą izoliaciją tarp ne gretimų prievadų, todėl jis idealiai tinka šviesolaidžio jutimui, apsaugai lazeriu ir optinių matavimų sistemoms.

Darbo principas

850 nm didelės galios optinis cirkuliatorius yra pasyvus kelių prievadų ne abipusis įtaisas, nukreipiantis optinius signalus nuoseklia 1 → 2 → 3 → 1 kryptimi, todėl šviesolaidinėse sistemose galima valdyti kryptinius signalus.

Įrenginys yra pagrįstas Faradėjaus sukimosi efektu kartu su nuo poliarizacijos priklausančiais optinio maršruto komponentais.

Veikimo principas:

• Faraday Rotator: įvedamas fiksuotas ne abipusis poliarizacijos sukimas (paprastai 45°), nepriklausomas nuo sklidimo krypties

•Poliarizacijos maršruto optika: tiesioginiai optiniai signalai, pagrįsti poliarizacijos būsena

• Ne abipusis perdavimas: užtikrina kryptingą signalo nukreipimą su didele izoliacija tarp atvirkštinio sklidimo takų

Pagrindinės funkcijos:

•Atskiria pirmyn ir atgal sklindančius optinius signalus

•Apsaugo lazerio šaltinius nuo atgalinių atspindžių

•Įgalina dvikryptį veikimą šviesolaidinio jutimo ir lazerinėse sistemose

•Palaiko signalo nukreipimą matavimo ir jutimo architektūrose

Kodėl verta rinktis „Box Optronics“?

• Griežta kokybės kontrolė su 100% testavimu prieš išsiuntimą

• Konkurencinga kainodara su stabilia masinio pristatymo galimybe

• Lanksčios bangos ilgio, galios, skaidulų ir jungčių tinkinimo parinktys

• 7 × 24 valandų techninis palaikymas ir greitas atsakymas

• Įvertinimui galima atlikti testavimo pavyzdžius

• Pasaulinis pristatymas naudojant DHL, UPS ir FedEx greitąjį pristatymą

Užsakymo informacija

Modelių nomenklatūra

HPCIR – XXX – X – X – X – X – XX – XX

Pavyzdys: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850 nm didelės galios cirkuliatorius, 780 AG skaidulos, 900 μm laisvas vamzdelis, 1 m pluošto ilgis, 58x28x26 mm pakuotė, 10 W valdymo galia, FC/APC jungtis

Galimos tinkinimo parinktys

•Centrinis bangos ilgis: 830nm, 850nm, kiti bangos ilgiai galimi pagal užsakymą

•Vardinė galia: 500mW, 1W, 5W, 10W, galima didesnė galia pritaikytam dizainui

•Pluošto tipas: 780 AG, kiti specialūs pluoštai

• Pluošto ilgis: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (galimi pasirinktiniai ilgiai)

•Pigtail tipas: 250 μm plikas pluoštas, 900 μm laisvas vamzdis, 3,0 mm laisvas vamzdis

• Jungties tipas: FC/UPC, FC/APC, SC/APC, LC/APC arba pasirinktinės jungtys

•Paketo dydis: Standartiniai 58x28x26mm arba pasirinktiniai pakuotės matmenys

• Pagal pageidavimą galimos 4 prievadų cirkuliacinio siurblio konfigūracijos

Dėl individualių reikalavimų susisiekite su mūsų pardavimo komanda.

Duomenų lapas ir bandymo ataskaita

Kiekvienas 850 nm didelės galios cirkuliacinis cirkuliatorius pristatomas su išsamia bandymo ataskaita, kurioje dokumentuojami išmatuoti veikimo parametrai. Duomenų lapo PDF faile yra išsamios specifikacijos ir veikimo kreivės.

• Prie kiekvieno įrenginio pridedama atskira bandymo ataskaita

Duomenų lapas

Kainos pasiūlymo ir apmokėjimo sąlygos

Citatos sąlygos

•EXW (Ex Works): rekomenduojama, jei turite DHL/UPS/FedEx paskyrą. Siunčiame naudodamiesi jūsų paskyra; siuntimo išlaidų mes neapmokestiname.

•DAP (pristatoma vietoje): jei neturite kurjerio paskyros, galime pasirūpinti pristatymu su iš anksto apmokėtu kroviniu.

•Kitos sąlygos: susisiekite su mumis ir aptarkite.

Mokėjimo sąlygos

•PayPal: greitas ir saugus mokėjimas už pavyzdžius ir nedidelius užsakymus

•T/T (banko pavedimas): standartinis mokėjimo būdas už įprastus gamybos užsakymus

• „Alibaba Trade Assurance“: saugi užsakymų apsauga atliekant internetines operacijas su pirkėjo garantija

•Lanksčios mokėjimo sąlygos: Su ilgalaikiais ar strateginiais partneriais galima derėtis

Pristatymo laikas

•Standartinė gamyba: ~10-15 darbo dienų

• Individualios konfigūracijos: 15-20 darbo dienų

•Tūriniai užsakymai: dėl gamybos grafiko susisiekite

•Tarptautinis siuntimas: ~3-5 darbo dienos (DHL/UPS/FedEx express)

•Pagreitintas aptarnavimas: galima užsisakyti

Operacijos pastabos ir tvarkymas

ESD apsauga

Nors optiniai cirkuliaciniai siurbliai yra pasyvūs įrenginiai, norint išlaikyti našumą ir patikimumą, reikia tinkamai juos tvarkyti.

•Dirbkite ant švaraus, nedulkėto paviršiaus

• Venkite tiesiogiai liesti pluošto galinių paviršių

•Kai nenaudojate, laikykite ant jungčių apsauginius dangtelius

• Tvarkydami ir montuodami naudokite tinkamą ESD apsaugą

Pluošto tvarkymas

• Venkite per didelio pluošto lenkimo

•Netraukite ir nesukite pluoštinių košelių

•Prieš prijungdami nuvalykite pluošto jungtis

•Kai jungtis nenaudojama, visada naudokite apsauginius dangtelius nuo dulkių

•Prieš naudodami apžiūrėkite, ar nepažeistas pluošto galas

Galios valdymo svarstymai

•Įsitikinkite, kad bendra įvesties galia neviršija nominalios didžiausios

• Tinkamai stebėkite galią, kad išvengtumėte perkrovos

• Leiskite tinkamai išsklaidyti šilumą esant dideliam galios lygiui

•Tvirtinkite ant šilumos kriauklės, kad galėtumėte nuolat veikti didelės galios

•Pastaba: įrenginiai su jungtimis turi mažesnę galią (maks. 1 W)

•Venkite staigių galios šuolių, kurie gali viršyti didžiausią galią

Montavimas ir montavimas

•Saugiai sumontuokite cirkuliacinį siurblį naudodami 4 tvirtinimo angas

• Užtikrinkite tinkamą išlygiavimą, kad sumažintumėte papildomus nuostolius

• Palikite pakankamai vietos pluošto lenkimo spinduliui

• Veikia nurodytame temperatūros diapazone, kad būtų užtikrintas patikimumas (+10°C iki +50°C)

•Venkite mechaninio įtempimo ant pluošto kasyčių

• Užtikrinkite tinkamą prievado orientaciją, kad signalas būtų nukreiptas teisingai
